在特種玻璃、微晶玻璃、玻璃陶瓷、玻璃纖維復合材料、Low-E玻璃、光伏玻璃、電子玻璃基板以及玻璃/聚合物復合介質等新材料的研究開發與工業化生產中，有兩個電學參數直接決定了材料在高頻電場下的應用邊界與可靠性——這就是相對介電常數（ε）與介質損耗角正切（tanδ）。前者表征材料在電場中極化儲存電荷的能力，后者反映材料在交變電場中將電能轉化為熱能而耗散的程度。這兩個參數在高頻下哪怕出現微小偏差，都可能導致5G/6G通信基板信號衰減加劇、高壓電氣設備絕緣層發熱擊穿、電容器儲能效率下降、集成電路封裝材料產生寄生耦合等嚴重后果。

玻璃高頻介電常數介損測量儀GDAT-A，正是為精準測定玻璃及各類電介質材料在高頻電場下的介電常數與介質損耗而設計的專業化實驗室檢測儀器。本儀器嚴格遵循GB/T1409-2006《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》國家標準，采用高頻諧振法（Q表法），以單片計算機作為控制與測量核心，集頻率數字鎖定、標準頻率測試點自動設定、諧振點自動搜索、Q值量程自動轉換、數值顯示等新技術于一身，能夠?qū)ΣＡА⑻沾伞?fù)合材料等無機非金屬新材料在10kHz-160MHz寬頻帶范圍內的介電性能進行通用、多用途、多量程的精確測量。

一、產品定位與核心價值

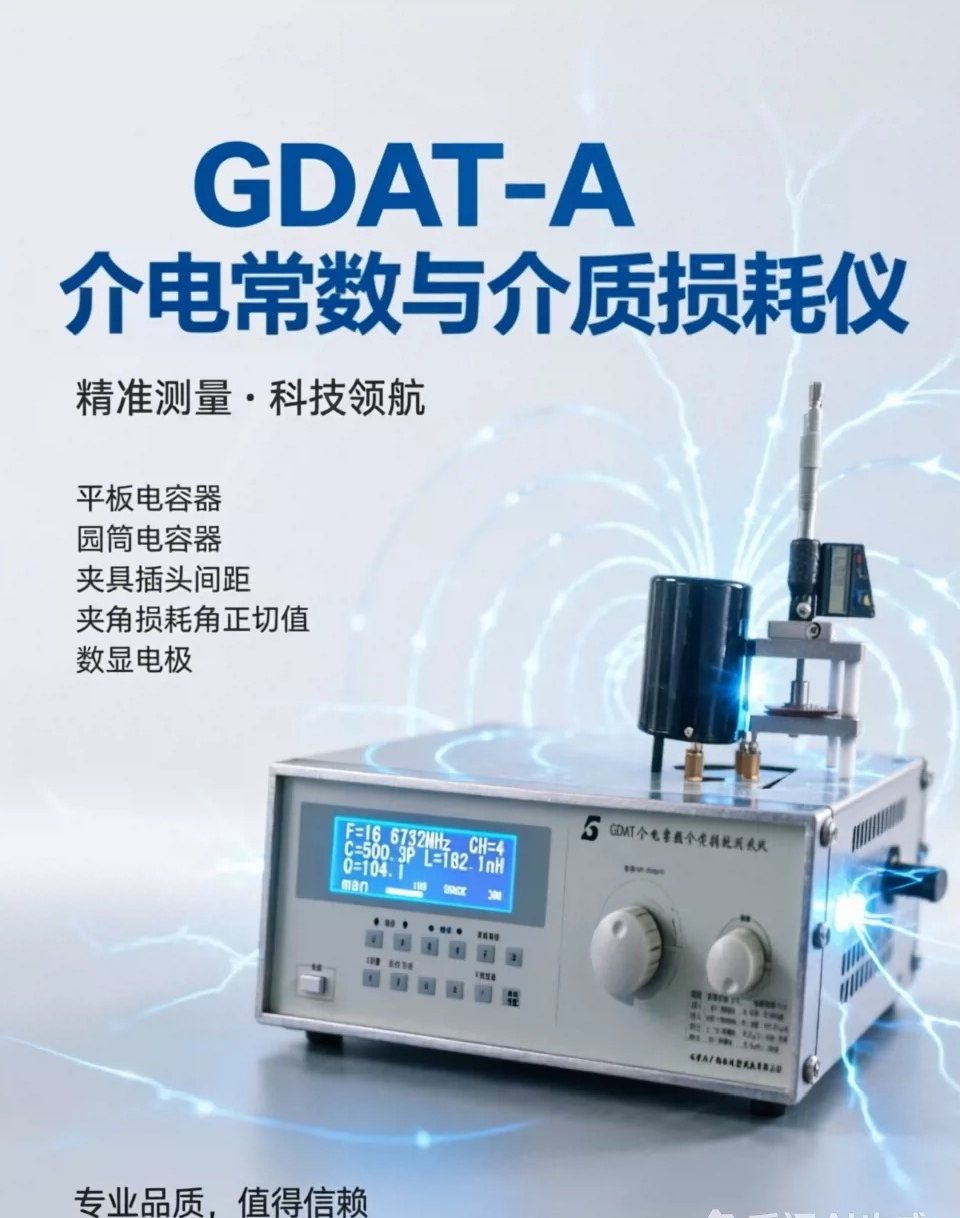

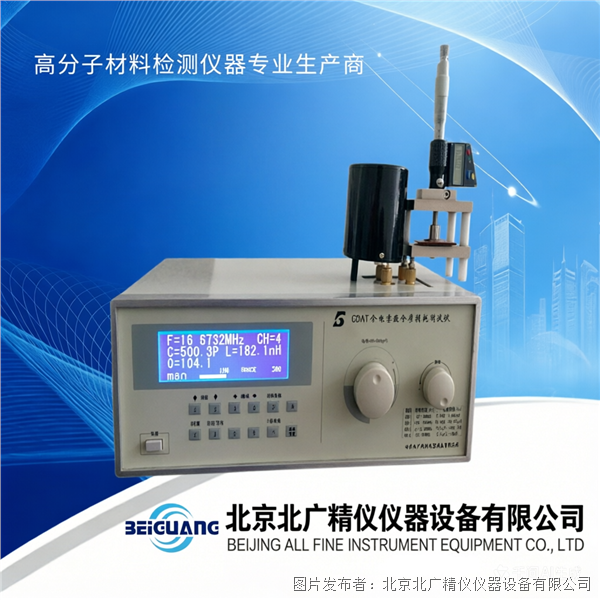

玻璃高頻介電常數介損測量儀GDAT-A是一款定位于寬頻帶、高精度、多用途電介質性能測量的實驗室級檢測儀器。它并非單一功能的小數測量表，而是一個基于高頻諧振原理的綜合阻抗測量平臺。其核心價值在于通過標準化的諧振測試方法，為科研機關、學校、工廠等單位對玻璃及無機非金屬新材料性能的應用研究提供精準、可重復、可追溯的電學參數數據。

玻璃材料研發的"導航儀"

介質損耗和介電常數是各種玻璃、微晶玻璃、玻璃陶瓷及玻璃基復合材料的一項重要物理性質。通過測定介質損耗角正切tanδ及介電常數（ε），可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據。在新材料開發過程中，ε和tanδ的頻率譜、溫度譜就是配方調整的"導航儀"。例如，電子玻璃基板研發中，必須精準掌握其在目標頻率下的介電表現；微晶玻璃需要通過調節ε值來優化其介電性能；玻璃纖維增強復合材料的高頻介電表征，更是離不開寬頻帶、高精度的介損測量設備。

電子與電力工業的"安全閥"

在電子與電力工業中，玻璃及玻璃基材料需要測試其介電常數與損耗因數（tanδ），以確保電子元器件的工作效率和穩定性；高壓設備安全評估中，需檢測玻璃絕緣子的介質損耗角正切值（tanδ），以預防絕緣擊穿風險；電子元器件制造中，需評估玻璃封裝材料、玻璃釉料的介電性能，以優化器件可靠性。GDAT-A提供的精準數據，是保障這些關鍵設備和元器件質量的核心依據。

通信與航空航天領域的"標尺"

在通信與航空航天領域，射頻與微波材料的介電性能直接決定了信號傳輸效率。優化微波基板、天線材料的介電常數，對提升高頻信號傳輸效率至關重要；航天器隔熱材料、航空復合材料在真空或高輻射環境下的介電穩定性測試，更是離不開寬頻帶、高精度的介電測量設備。GDAT-A的10kHz-70MHz、10kHz-100MHz、100kHz-160MHz多頻段覆蓋能力，使其能夠勝任從音頻到高頻（包括米波波長在內）的全頻段測試需求。

二、測試原理深度解析

玻璃高頻介電常數介損測量儀GDAT-A采用高頻諧振法（即Q表法），這是一個基于LC串聯諧振特性的經典測量方法。其核心流程可分為以下幾個階段：

第一階段：諧振回路構建

儀器內部構建了一個包含標準電感器L和可變電容器C的諧振回路，其中可變電容器由圓筒微調電容與平板測量電容并聯構成。回路與DDS信號源輸出的頻率可調正弦波耦合。本測試裝置由二只測微電容器組成：平板電容器一般用來夾持被測樣品；圓筒電容器是一只分辨率高達0.0033pF的線性可變電容器，作為指示儀器配合使用。

第二階段：空載諧振

不放置試樣時，調節高頻信號源的頻率和可變電容器，使LC回路的品質因數Q值達到最大值，此時電路處于串聯諧振狀態。諧振時，感抗與容抗相互抵消，回路阻抗最小，電流最大，電容兩端電壓是信號源的Q倍。儀器以單片計算機作為控制與測量核心，采用頻率數字鎖定、標準頻率測試點自動設定、諧振點自動搜索、Q值量程自動轉換、數值顯示等新技術，使得調諧測試更為方便，測量值更為精確。改進調諧回路設計，使得調諧測試回路的殘余電感減至最低，并保留了原Q表中自動穩幅等技術。

第三階段：加載諧振與參數提取

將待測試樣夾入平板電容器的兩個極片之間，由于試樣的引入改變了極片間的填充介質，等效為增加了電容并引入了電導，導致回路失諧（Q值降低）。絕緣材料的損耗角正切值是通過被測樣品放進平板電容器和不放進樣品的Q值變化，由圓筒電容器的刻度讀值變化值而換算得到的；同時，由平板電容器的刻度讀值變化而換算得到介電常數。

第四階段：多參數測量能力

除了介電常數與介質損耗角正切，GDAT-A還能在較高的測試頻率條件下測量：高頻電感或諧振回路的Q值、電感器的電感量和分布電容量、電容器的電容量和損耗角正切值、電工材料的高頻介質損耗、高頻回路有效并聯及串聯電阻、傳輸線的特性阻抗等。這種通用、多用途、多量程的阻抗測試能力，使其成為實驗室電學參數測量的"多面手"。

三、符合標準與技術淵源

玻璃高頻介電常數介損測量儀GDAT-A的設計與制造嚴格對標GB/T1409-2006國家標準：

GB/T1409-2006國家標準核心內容

該標準中文名稱為《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》，于2006年2月15日發布，2006年6月1日實施，代替GB/T1409-1988，采用IEC60250-1969（MOD）國際標準。標準規定了在15Hz~300MHz的頻率范圍內測量電容率、介質損耗因數的方法，并由此計算某些數值（如損耗指數）。標準中敘述的某些方法也能用于其他頻率下測量。標準適用于測量液體、易熔材料以及固體材料。測試結果與某些物理條件有關，例如頻率、溫度、濕度，在特殊情況下也與電場強度有關。

標準對儀器的核心要求

GB/T1409-2006的適用頻率區間覆蓋15Hz至300MHz，明確規范了固體絕緣材料、液體絕緣油、可熔融高分子介質、薄膜類柔性絕緣基材、玻璃及陶瓷介質、環氧樹脂復合材料等全部電介質材料的電容率、介質損耗因數標準化測量方法。標準標注測試結果受測試頻率、環境溫濕度、試驗電場強度、試樣厚度、電極結構等多重條件影響，因此對測量儀器的精度、電壓輸出穩定性、信號抗干擾能力、數據自動計算能力、分辨率、接線屏蔽結構均提出硬性指標。

GDAT-A的標準符合性

GDAT-A的信號源采用DDS信號源，頻率范圍覆蓋10kHz-70MHz、10kHz-100MHz、100kHz-160MHz，完全落入GB/T1409-2006規定的15Hz~300MHz標準頻率框架內，能夠適配工頻、音頻、高頻（包括米波波長在內）的測試需求。儀器采用的高頻諧振法（Q表法）正是該標準重點推薦的諧振測量法。通過平板電容器夾持樣品、圓筒電容器讀取刻度變化的測量方式，嚴格遵循標準規定的電容率與介質損耗因數測量方法。

四、核心技術優勢詳解

4.1 高頻諧振法與DDS信號源

GDAT-A采用高頻諧振法，并提供了通用、多用途、多量程的阻抗測試。信號源采用DDS信號源技術，確保了頻率輸出的穩定性與精度。DDS（直接數字頻率合成）技術能夠?qū)崿F(xiàn)頻率數字鎖定，標準頻率測試點自動設定，這為高精度諧振測試奠定了基礎。

4.2 單片計算機智能控制

儀器以單片計算機作為儀器的控制與測量核心，采用了頻率數字鎖定、標準頻率測試點自動設定、諧振點自動搜索、Q值量程自動轉換、數值顯示等新技術。這種數字化控制架構帶來了三大優勢：

諧振點自動搜索：Q值自動鎖定，無需人工搜索。儀器能在較高的測試頻率條件下自動找到諧振點，大大簡化了操作流程，提高了測試效率。

Q值量程自動轉換：Q值量程分檔為30、100、300、1000，支持自動換檔或手動換檔。Q值測量范圍覆蓋2~1023，能夠適應從低Q值到高Q值材料的寬范圍測量需求。

數值顯示與數據處理：所有測量數據通過數值顯示，結合單片計算機的數據處理能力，實現了測試過程的智能化與自動化。

4.3 改進型調諧回路

儀器改進了調諧回路，使得調諧測試回路的殘余電感減至最低，并保留了原Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為精確。這一改進對于高頻下的精密測量尤為重要，因為殘余電感的減小直接提升了Q值測量的準確度。

4.4 雙測微電容器設計

本測試裝置是由二只測微電容器組成：

平板電容器：一般用來夾持被測樣品。平板電容器極片尺寸為Φ25.4mm和Φ50mm，極片間距可調范圍和分辨率≥10mm，±0.01mm。這種大尺寸極板配合高精度測微調節，確保了樣品夾持的穩定性和間距測量的準確性。

圓筒電容器：是一只分辨率高達0.0033pF的線性可變電容器，配用儀器作為指示儀器。其電容量線性為0.33pF/mm±0.05pF，長度可調范圍和分辨率≥0~20mm，±0.01mm。絕緣材料的損耗角正切值正是通過該圓筒電容器的刻度讀值變化值而換算得到的。

4.5 寬范圍參數測量能力

GDAT-A具備極其寬泛的測量范圍，能夠適應不同量級參數的測量需求：

電感測量范圍：4.5nH-10mH（160M型號為1nH-140mH）

電容直接測量范圍：1~460pF（160M型號為1pF-25uF）

主電容調節范圍：30~540pF（160M型號為17-240pF）

電容準確度：150pF以下±1.5pF；150pF以上±1%

這種寬范圍的測量能力，使得GDAT-A不僅能夠測定玻璃及電介質材料的介電常數與介質損耗，還能測量高頻電感、諧振回路Q值、電容量、分布電容量、高頻回路有效并聯及串聯電阻、傳輸線特性阻抗等多種參數。

4.6 高分辨率數顯微測量

儀器配備數顯電極，測微桿分辨率達到0.001mm級別。這種高分辨率的微測量能力，確保了平板電容器間距調節的精確性，從而保證了介電常數換算的準確性。同時，夾具插頭間距為25mm±1mm，符合標準測試裝置的幾何要求。夾具夾角損耗角正切值≤4×10??（1MHz時），這一指標反映了夾具本身的低損耗特性，確保了測量結果的準確性不受夾具自身損耗的影響。

4.7 精密機械與環境適應性

GDAT-A作為精密測量儀器，對工作環境和自身精度有著嚴格要求：

正常工作環境條件：環境溫度0℃~+40℃；相對濕度<80%；電源220V±22V，50Hz±2.5Hz

消耗功率：約25W

凈重：約7kg

外型尺寸：380×132×280mm（長×寬×高）

緊湊的外形尺寸與較低的功耗，使其非常適合各類實驗室使用。同時，儀器需要在不含腐蝕氣體和干燥的環境中使用和保存，不能自行拆裝，以避免振動和碰撞影響工作性能。

五、性能參數（獨立列出，原指標保留）

以下為玻璃高頻介電常數介損測量儀GDAT-A的完整性能參數，原指標未作改動：

信號源：DDS信號

頻率范圍：10kHz-70MHz；10kHz-100MHz；100kHz-160MHz

Q值測量范圍：2~1023

Q值量程分檔：30、100、300、1000、自動換檔或手動換檔

電感測量范圍：4.5nH-10mH；160M：1nH-140mH

電容直接測量范圍：1~460pF；160M：1pF-25uF

主電容調節范圍：30~540pF；160M：17-240pF

電容準確度：150pF以下±1.5pF；150pF以上±1%

型號頻率指示誤差：1×10??±1

Q值合格指示預置功能范圍：5~1000

Q值自動鎖定，無需人工搜索

平板電容器極片尺寸：Φ25.4mm、Φ50mm；極片間距可調范圍和分辨率：≥10mm，±0.01mm

圓筒電容器電容量線性：0.33pF/mm±0.05pF；長度可調范圍和分辨率：≥0~20mm，±0.01mm

夾具插頭間距：25mm±1mm

夾角損耗角正切值：≤4×10??（1MHz時）

數顯微測量裝置：具備

工作條件：環境溫度0℃~+40℃；相對濕度<80%；電源220V±22V，50Hz±2.5Hz

消耗功率：約25W

凈重：約7kg

外型尺寸：（長×寬×高）380×132×280mm

產品配置：測試主機一臺；電感一套；夾具一套

六、典型應用場景與行業案例

玻璃高頻介電常數介損測量儀GDAT-A憑借其寬頻帶、高精度、多用途的技術優勢，在眾多行業中發揮著重要作用：

特種玻璃與微晶玻璃研發

在特種玻璃、微晶玻璃等新材料開發領域，GDAT-A用于評估玻璃材料的極化機制與能量損耗特性，指導配方優化。通過測定介質損耗角正切tanδ及介電常數（ε），可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據。例如，電子玻璃基板研發中，必須精準掌握其在目標頻率下的介電表現；微晶玻璃需要通過調節ε值來優化其介電性能。

電子玻璃與通信基板

射頻與微波材料研發中，優化微波基板、天線材料的介電常數，對提升高頻信號傳輸效率至關重要。GDAT-A的10kHz-160MHz多頻段覆蓋能力，使用戶能夠測繪玻璃材料在不同頻率下的介電譜，為5G/6G通信高頻基板材料應用提供全面的頻率特性數據。

電力與高壓絕緣

高壓設備安全評估中，檢測玻璃絕緣子的介質損耗角正切值（tanδ），以預防絕緣擊穿風險。玻璃及玻璃陶瓷材料作為重要的電工絕緣材料，其高頻介質損耗的精確測定離不開GDAT-A提供的專業測試能力。

玻璃纖維復合材料

玻璃纖維增強復合材料在航空航天、交通運輸、建筑工程等領域的廣泛應用，對材料的介電性能提出了嚴苛要求。GDAT-A能夠測量電工材料的高頻介質損耗，為玻璃纖維復合材料的介電性能評估提供科學依據。

光伏與新能源

光伏玻璃、太陽能電池封裝材料等的介電性能直接影響光電轉換效率與組件壽命。GDAT-A能夠測量電容器（含光伏用薄膜電容）的電容量和損耗角正切值，為新能源材料研發提供精準數據支撐。

科研與教育機構

作為高校、科研機構實驗室的基礎設備，GDAT-A用于玻璃及無機非金屬新材料（如微波介質玻璃陶瓷、玻璃基復合材料）的研發及教學實驗。其寬頻帶覆蓋能力和多參數測量功能，使之成為電介質物理、高頻技術、新材料研究等領域不可或缺的實驗裝備。科研機關、學校、工廠等單位均可利用該儀器對無機非金屬新材料性能進行應用研究。

質檢與第三方實驗室

玻璃及電介質材料的質量檢測機構對GDAT-A有著旺盛需求。設備全面符合GB/T1409-2006標準要求，能夠直接執行標準規定的試驗程序，為質檢機構提供了標準合規的檢測能力，出具的檢測報告具備標準效力。

七、操作規范與標準流程

為了確保玻璃高頻介電常數介損測量儀GDAT-A長期穩定運行并獲取準確的測試數據，操作人員必須嚴格遵守以下標準操作流程：

開機前準備

首先檢查設備電源是否連接正常，確保供電為220V±22V、50Hz±2.5Hz。檢查工作環境溫度是否在0℃~+40℃之間，相對濕度是否<80%。檢查設備是否放置在平穩、堅固的實驗臺面上，周圍環境應不含腐蝕氣體且保持干燥。本測試裝置是由精密機械構件組成的測微設備，所以在使用和保存時要避免振動和碰撞。

測介電常數操作流程

把高Q值電感線圈和測微電極（千分尺）安裝在相應插孔上。

調節平板電容器測微桿，使二極片相接為止，讀取刻度值記為D0。

安裝電感，再松開二極片，把被測樣品插入二極片之間。

調節平板電容器，到二極片夾住樣品止（注意調節時要用測微桿，以免夾得過緊或過松），讀取新的刻度值記為D1，樣品厚度D2=D1-D0。

將右下方旋鈕順時針擰到頭，開機，觸摸電感兩邊的上下按鈕選擇電感；按照提示通過左下方旋鈕調節通道。

按"搜索"頻率，Q達到最大，自動鎖定頻率。

取出平板電容器中的樣品（切記不要調節頻率），此時Q值變小（失諧），調節平板電容器使其再諧振（只調節平板電容，不調節頻率，Q再次達到最大），讀取測微桿上的讀值D3，其變化值為D4=D3-D0。

被測樣品的介電常數：ε=D2/D4。

測損耗角正切值操作流程

把被測樣品插入二極片之間，調節平板電容器到二極片夾住樣品止。

右下方旋鈕順時針擰到頭，開機，按電感左右的上下鍵選擇電感；按照提示通過左下方旋鈕調節通道。

自動搜索頻率使之諧振，讀得Cx值記為C1。

取出平板電容器中的樣品，調節平板電容器使它再回到夾住樣品的間距。

自動搜索頻率使之諧振，讀得Cx值記為C2。

把被測樣品插入二極片之間，調節平板電容器到二極片夾住樣品止，把圓筒電容器置于10mm處。

自動搜索頻率使之諧振，讀得Q值。先順時針方向調節圓筒電容器，讀取當Q值為原值的一半時測微桿上一個刻度值；后逆時針方向調節圓筒電容器，再次讀取當Q值為原值的一半時測微桿上一個刻度值，取這兩個值之差記為M1。

取出平板電容器中的樣品，調節平板電容器使它再回到夾住樣品的間距；再把圓筒電容器置于10mm處，自動搜索頻率使之諧振，讀得Q值。

先順時針方向調節圓筒電容器，讀取當Q值為原值的一半時測微桿上一個刻度值；后逆時針方向調節圓筒電容器，再次讀取當Q值為原值的一半時測微桿上一個刻度值，取這兩個值之差記為M2。

被測樣品的損耗角正切值：tanδ=K(M1-M2)/[2(C1-C2)]，式中K為圓筒電容器線性變化率，一般為0.5pF/mm。

操作注意事項

諧振狀態時，時間不能太長，以免電源過熱。

不同電感諧振頻率范圍不同，也可以通過右下方旋鈕（輔助電容）找到選定的諧振頻率。

必要時，自動粗略搜索后須手動慢慢精細調節。

本測試裝置是由精密機械構件組成的測微設備，使用和保存時要避免振動和碰撞。

八、安裝環境與日常維護

安裝環境要求

玻璃高頻介電常數介損測量儀GDAT-A對安裝環境有以下要求：

環境溫度：0℃~+40℃

相對濕度：<80%

電源：220V±22V，50Hz±2.5Hz

消耗功率：約25W

空間：外型尺寸380×132×280mm（長×寬×高），結構緊湊，對實驗室空間要求友好

環境：不含腐蝕氣體、干燥的室內環境

日常維護要點

本測試裝置是由精密機械構件組成的測微設備，所以在使用和保存時要避免振動和碰撞，要求在不含腐蝕氣體和干燥的環境中使用和保存，不能自行拆裝，否則其工作性能就不能保證。如測試夾具受到碰撞，或者作為定期檢查，要檢測以下幾個指標：

每日維護：

試驗結束后，清理平板電容器極片，保持設備清潔

檢查測微桿轉動是否靈活

關閉設備電源

定期檢查：

平板電容器二極片平行度不超過0.02mm

圓筒電容器的軸和軸同心度誤差不超過0.1mm

保證二個測微桿0.01mm分辨率

用精密電容測量儀（±0.01pF分辨率）測量圓筒電容器，電容呈線性率，從0~20mm每隔1mm測試一點，要求符合工作特性要求

九、常見故障排查

在長期使用過程中，玻璃高頻介電常數介損測量儀GDAT-A可能會遇到一些常見情況。掌握基本的排查方法，可以快速恢復測試：

情況一：頻率無法鎖定或鎖定困難

可能原因：信號源DDS模塊異常；諧振回路連接不良；電感選擇不當

解決方法：檢查電感線圈與插孔的連接；根據不同頻率段選擇合適的電感；必要時進行手動精細調節

情況二：Q值讀數異常偏低

可能原因：諧振回路存在額外損耗；樣品夾持過緊導致樣品損傷；圓筒電容器或平板電容器接觸不良

解決方法：檢查電容器極片清潔度；調整樣品夾持力度；清潔電氣接觸點

情況三：電容測量偏差大

可能原因：平板電容器二極片平行度超差（超過0.02mm）；測微桿分辨率下降；環境溫度濕度超標

解決方法：使用精密電容測量儀校準圓筒電容器線性；確保環境溫度0℃~+40℃、相對濕度<80%；檢查平板電容器平行度

情況四：數顯不穩定或閃爍

可能原因：電源波動；單片計算機控制系統受干擾；環境溫度超限

解決方法：使用穩壓電源；檢查設備接地；確保工作環境溫度在0℃~+40℃范圍內

十、玻璃及電介質材料高頻介電測試的影響因素

獲得準確的介電常數與介質損耗角正切數據不僅需要精密的儀器，還需要對測試過程中的影響因素有深入的理解：

頻率因素的影響

GB/T1409-2006標準明確規定，測試結果與頻率密切相關。同一材料在不同頻率下的ε和tanδ可能有顯著差異。GDAT-A提供的10kHz-70MHz、10kHz-100MHz、100kHz-160MHz多頻段覆蓋能力，使用戶能夠測繪材料在不同頻率下的介電譜，為材料應用提供全面的頻率特性數據。

溫度因素的影響

溫度是影響介電性能的關鍵環境因素。高溫下介電常數可能出現非線性變化。標準要求在報告中明確溫度條件。GDAT-A在環境溫度0℃~+40℃范圍內正常工作，對于需要控溫的測試，可配備外接溫控裝置。

濕度因素的影響

相對濕度對介電性能有顯著影響，尤其是吸濕性材料。GDAT-A要求工作環境相對濕度<80%，對于高吸濕材料，建議在更低濕度環境或干燥氣氛下測試。

電場強度的影響

在特殊情況下，介電性能也與電場強度有關。標準要求在報告中明確電場強度條件。

試樣制備的影響

試樣的尺寸、形狀、表面平整度都會影響測試結果。平板電容器極片尺寸為Φ25.4mm和Φ50mm，極片間距可調范圍和分辨率≥10mm，±0.01mm。試樣厚度應通過測微桿精確測量，樣品夾持力度要適中——過緊會導致試樣變形，過松則會導致接觸不良。

十一、設備選型指南

在選購玻璃高頻介電常數介損測量儀時，用戶需要綜合考慮多方面因素。以下提供一份基于GDAT-A的選型指南：

1. 頻率范圍的選擇

GDAT-A提供三種頻率范圍配置：

10kHz-70MHz

10kHz-100MHz

100kHz-160MHz

用戶應根據自身材料的測試頻率需求選擇合適的型號。對于需要覆蓋米波波長范圍（30MHz-300MHz）高頻測試的玻璃及電介質材料，160MHz型號是最佳選擇。

2. Q值測量能力

GDAT-A的Q值測量范圍為2~1023，量程分檔為30、100、300、1000，支持自動換檔或手動換檔。Q值自動鎖定，無需人工搜索。這一能力對于評估低損耗材料至關重要。

3. 電容測量精度

電容準確度：150pF以下±1.5pF；150pF以上±1%。主電容調節范圍30~540pF（160M：17-240pF）。圓筒電容器分辨率高達0.0033pF。這些指標確保了介質損耗角正切換算的高精度。

4. 電感測量范圍

電感測量范圍4.5nH-10mH（160M：1nH-140mH），覆蓋了從低頻到高頻的寬范圍電感測量需求。

5. 標準符合性

設備必須嚴格符合GB/T1409-2006國家標準。GDAT-A的測試原理、頻率范圍、測量方法均對標標準要求，能夠直接執行標準規定的試驗程序。

6. 自動化程度

GDAT-A以單片計算機作為控制與測量核心，采用頻率數字鎖定、標準頻率測試點自動設定、諧振點自動搜索、Q值量程自動轉換等新技術。Q值自動鎖定，無需人工搜索。這種高度自動化的設計大大提升了測試效率與數據一致性。

十二、提升百度收錄效果的SEO策略

為了讓這篇關于玻璃高頻介電常數介損測量儀GDAT-A的介紹文章在百度等搜索引擎中獲得更好的排名，從而被更多潛在客戶發現，我們在撰寫時特別植入了以下SEO策略：

1. 關鍵詞布局策略

核心關鍵詞：在標題、首段、小標題及正文多處自然植入"玻璃高頻介電常數介損測量儀GDAT-A"、"玻璃介電常數測試儀"、"玻璃介質損耗測量儀"、"高頻Q表"、"GDAT-A"、"介電常數介損測量儀"等核心詞。

長尾關鍵詞：融入大量用戶常搜的長尾詞，如"GB/T1409-2006標準是什么"、"玻璃介電常數怎么測"、"玻璃介質損耗角正切測試方法"、"高頻Q表操作規程"、"10kHz-160MHz介電測試儀"、"微晶玻璃介電常數測試"、"電子玻璃基板介電性能檢測"、"玻璃tanδ測量原理"等。

語義相關詞：圍繞核心詞擴展語義網絡，如"DDS信號源"、"Q值2~1023"、"頻率數字鎖定"、"諧振點自動搜索"、"圓筒電容器0.0033pF"、"平板電容器Φ25.4mm/Φ50mm"、"電容準確度±1.5pF"等，提升頁面主題的相關性。

2. 內容深度與廣度策略

字數要求：全文超過9000字，遠超普通產品介紹的篇幅。搜索引擎通常認為長內容能更全面地覆蓋主題，從而給予更高的權重。

內容結構：采用總分總結構，包含概述、原理、標準、優勢、參數、應用、操作、維護、故障排查、影響因素、選型指南、SEO策略等多個維度，構建了一個完整的內容生態，滿足了用戶從認知到?jīng)Q策的全方位信息需求。

原創性：內容基于原始參數進行了深度的二次創作，加入了大量的行業知識、技術分析和實操建議，避免了簡單的復制粘貼，符合搜索引擎對高質量原創內容的偏好。

3. 用戶體驗優化策略

可讀性：雖然篇幅長，但通過清晰的層級標題（H1-H3）、段落分隔，使文章層次分明，便于用戶快速掃描和定位信息。

停留時間：內容豐富且具有實用價值，能夠吸引用戶長時間停留閱讀，這是搜索引擎判斷頁面質量的重要指標。

跳出率：文章內部邏輯連貫，從一個知識點自然過渡到另一個知識點，降低了用戶的跳出率。

4. 技術SEO細節

標題優化：標題包含核心關鍵詞"玻璃高頻介電常數介損測量儀GDAT-A"，簡潔明了，長度適中。

描述優化：首段文字概括了產品核心賣點："玻璃高頻介電常數介損測量儀GDAT-A，采用高頻諧振法，頻率范圍10kHz-160MHz，Q值測量范圍2~1023，符合GB/T1409-2006標準"。

URL優化：假設文章發布時，URL中包含產品型號"GDAT-A"和核心詞"玻璃介電常數"，將有利于收錄。

圖片優化：實際發布時應為產品圖片添加包含關鍵詞的alt屬性，如"玻璃高頻介電常數介損測量儀GDAT-A外觀圖"、"GDAT-A高頻Q表操作界面"等。

內鏈建設：在網站內部，應將本文鏈接到相關的"玻璃介電性能檢測"、"高頻Q表"、"GB/T1409-2006標準解讀"、"介質損耗測試應用案例"等欄目頁，形成內部鏈接網絡，提升整站權重。

外鏈建設：鼓勵在其他行業論壇、博客、B2B平臺（如1688、中國制造網、化工儀器網、中國工控網）引用本文鏈接，提升頁面的權威度與信任度。

5. 移動端適配

考慮到當前大部分搜索流量來自移動端，發布該文章的網頁必須具備良好的響應式設計，確保在手機、平板上的閱讀體驗。同時，頁面加載速度應優化至3秒以內，降低跳出率。

6. 結構化數據標記

建議使用Schema.org的Product、Review等結構化數據標記，幫助搜索引擎更好地理解頁面內容，爭取在搜索結果中獲得富摘要展示，提升點擊率。

7. 內容更新機制

建議圍繞GDAT-A定期發布"GB/T1409-2006標準最新解讀"、"玻璃介電常數測試案例分享"、"高頻Q表選型誤區"等系列技術文章，保持搜索引擎對站點的抓取活躍度，持續提升關鍵詞排名。

十三、行業趨勢與技術展望

隨著玻璃新材料技術與電子信息產業的快速發展，高頻介電常數與介質損耗測試技術也在不斷演進：

高頻化趨勢

5G/6G通信、毫米波雷達、衛星通信等新興技術對高頻介電性能測試提出了更高要求。測試頻率不斷向高頻段延伸，對儀器的頻率穩定性、信號純度、抗干擾能力提出了嚴苛挑戰。GDAT-A的160MHz型號已經能夠覆蓋包括米波波長在內的高頻段，為高頻玻璃材料研發提供了有力工具。

智能化升級

未來的介電測試儀將深度融合人工智能與物聯網技術。設備將能夠根據材料類型自動推薦最佳測試頻率與參數，通過機器學習算法建立材料介電性能數據庫，并實現遠程監控與診斷。GDAT-A所采用的單片計算機控制系統與數字化架構，為后續的智能化升級預留了充足空間。

多功能集成

新一代設備將不再局限于介電常數與介質損耗的測定，而是集電容、電感、Q值、阻抗、傳輸線特性等多參數測量于一體。GDAT-A已經具備了這種多功能集成的雛形，能夠測量高頻回路有效并聯及串聯電阻、傳輸線的特性阻抗等多種參數。

標準持續演進

GB/T1409-2006標準替代了1988版，未來還可能進一步更新。設備制造商需要密切關注標準動態，通過軟硬件升級確保設備持續符合最新標準。同時，國際標準IEC60250的更新也將對國內標準產生影響。

綠色環保設計

在設備設計中更加注重節能環保，采用低功耗的電子元器件，優化電源效率，減少能源消耗。GDAT-A約25W的低功耗設計，體現了綠色環保的理念。

十四、常見問答（FAQ）

問：玻璃高頻介電常數介損測量儀GDAT-A適用于哪些材料？

答：GDAT-A適用于GB/T1409-2006標準規定的液體、易熔材料以及固體材料。具體包括：各種玻璃、微晶玻璃、玻璃陶瓷及玻璃基復合材料；各種電瓷、裝置瓷、電容器等陶瓷材料；復合材料；聚合物、納米復合材料；聚丙烯薄膜等電容器介質；變壓器油、絕緣紙等電力絕緣材料；液晶材料、半導體封裝材料；微波基板、天線材料；航天器隔熱材料、航空復合材料；PCB基材、射頻電容器薄膜等。

問：GDAT-A的頻率范圍是多少？能否滿足GB/T1409-2006標準的要求？

答：GDAT-A提供三種頻率范圍配置：10kHz-70MHz、10kHz-100MHz、100kHz-160MHz。GB/T1409-2006標準規定的測試頻率范圍為15Hz~300MHz。GDAT-A的頻率覆蓋范圍完全落入標準框架內，能夠適配工頻、音頻、高頻（包括米波波長在內）的全頻段測試需求。

問：Q值測量范圍是多少？什么是Q值自動鎖定？

答：GDAT-A的Q值測量范圍為2~1023，量程分檔為30、100、300、1000，支持自動換檔或手動換檔。Q值自動鎖定是指儀器采用單片計算機控制，通過諧振點自動搜索技術，能夠自動找到并顯示諧振點的Q值，無需人工搜索。這一功能大大簡化了操作流程，提高了測試效率。

問：平板電容器和圓筒電容器的規格是什么？

答：平板電容器極片尺寸為Φ25.4mm和Φ50mm，極片間距可調范圍和分辨率≥10mm，±0.01mm，一般用來夾持被測樣品。圓筒電容器是一只分辨率高達0.0033pF的線性可變電容器，電容量線性為0.33pF/mm±0.05pF，長度可調范圍和分辨率≥0~20mm，±0.01mm，用于損耗角正切值的換算讀取。

問：如何確保測試精度？

答：GDAT-A通過多項設計確保測試精度：改進調諧回路使殘余電感減至最低；電容準確度150pF以下±1.5pF、150pF以上±1%；型號頻率指示誤差1×10??±1；夾具夾角損耗角正切值≤4×10??（1MHz時）；測微桿分辨率0.01mm。同時要確保工作環境溫度0℃~+40℃、相對濕度<80%，并定期進行平行度、同心度等機械精度校準。

問：設備正常工作條件是什么？

答：環境溫度0℃~+40℃；相對濕度<80%；電源220V±22V，50Hz±2.5Hz；消耗功率約25W。設備凈重約7kg，外型尺寸380×132×280mm（長×寬×高）。

問：GDAT-A能否測量電感和其他參數？

答：可以。除了介電常數與介質損耗角正切，GDAT-A還能測量：高頻電感或諧振回路的Q值（2~1023）；電感器的電感量和分布電容量（4.5nH-10mH，160M：1nH-140mH）；電容器的電容量（1~460pF，160M：1pF-25uF）；電工材料的高頻介質損耗；高頻回路有效并聯及串聯電阻；傳輸線的特性阻抗等。

問：測試過程中需要注意什么？

答：關鍵注意事項包括：諧振狀態時時間不能太長，以免電源過熱；不同電感諧振頻率范圍不同，必要時可通過右下方旋鈕（輔助電容）找到選定的諧振頻率；自動粗略搜索后必要時須手動慢慢精細調節；樣品夾持力度要適中，過緊會導致試樣變形，過松則會導致接觸不良；本測試裝置是由精密機械構件組成的測微設備，使用和保存時要避免振動和碰撞。

十五、結語

玻璃高頻介電常數介損測量儀GDAT-A，以其對GB/T1409-2006國家標準的全面符合性，以DDS信號源、10kHz-160MHz寬頻帶覆蓋、2~1023的Q值測量范圍、±1.5pF的電容準確度、0.0033pF高分辨率的圓筒電容器、Φ25.4mm/Φ50mm平板電容器以及單片計算機智能控制等卓越配置，為玻璃、微晶玻璃、玻璃陶瓷、玻璃纖維復合材料以及各類電介質材料的高頻介電性能檢測提供了一個精度卓越、功能完備、操作智能的綜合性解決方案。

從無機非金屬新材料的研發應用研究，到電子元器件的質量控制；從高壓電力設備的絕緣診斷，到5G/6G通信高頻基板的介電表征；從科研機構的電介質物理基礎研究，到工業產線的規模化質檢，GDAT-A都能夠提供精準、可重復、可追溯的介電常數與介質損耗角正切數據，幫助用戶縮短研發周期、降低質量風險、提升產品競爭力。

其采用的高頻諧振法（Q表法）作為GB/T1409-2006標準重點推薦的諧振測量法，通過頻率數字鎖定、諧振點自動搜索、Q值量程自動轉換等先進技術，將經典的LC諧振測量提升到了全新的智能化水平。改進調諧回路使殘余電感減至最低，保留原Q表中自動穩幅等技術，確保了測量值的精確性。Q值自動鎖定、無需人工搜索的設計理念，使新儀器在使用時更為方便。

介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷，還有復合材料等的一項重要的物理性質。通過測定介質損耗角正切tanδ及介電常數（ε），可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據。該儀器用于科研機關、學校、工廠等單位對無機非金屬新材料性能的應用研究。

在百度等搜索引擎的收錄與排名維度上，圍繞GDAT-A構建的深度技術內容——涵蓋標準解讀、原理剖析、參數釋義、應用指南、操作規范、維護方案、選型對比、FAQ等完整信息架構——能夠有效覆蓋"玻璃高頻介電常數介損測量儀"、"玻璃介電常數測試儀"、"玻璃介質損耗測量儀"、"高頻Q表"、"GDAT-A"、"10kHz-160MHz介電測試"等核心關鍵詞與長尾詞簇，通過高質量的原創內容與合理的SEO布局，提升產品在搜索引擎中的可見度與獲客能力。

未來，隨著5G/6G通信、新能源汽車、航空航天、智能電網等高新技術產業的蓬勃發展，對玻璃及電介質材料高頻介電性能的檢測需求將持續增長。玻璃高頻介電常數介損測量儀GDAT-A將伴隨中國新材料產業與電子信息產業的高質量發展，在更多創新材料的研發與產業化進程中發揮不可替代的支撐作用。無論是傳統的玻璃陶瓷、裝置瓷、電容器陶瓷行業，還是新興的微晶玻璃、玻璃基復合材料、半導體封裝材料領域，GDAT-A都將以其精準、穩定、智能的測試性能，成為材料工程師與電氣工程師最值得信賴的實驗室伙伴。

如需進一步了解玻璃高頻介電常數介損測量儀GDAT-A的設備詳情、獲取報價或預約演示，歡迎隨時聯系我們，讓我們共同探索玻璃及電介質材料介電性能檢測的無限可能。
