在電氣絕緣材料體系中，紙板類產品是一類極其特殊且不可替代的功能性材料。從電力變壓器、電抗器、高壓開關中使用的絕緣紙板、變壓器壓板、絕緣筒，到電力電纜中使用的電纜紙，再到電子工業中涉及的電容器紙、電子絕緣紙等，紙板材料以其優異的絕緣強度、機械支撐性、浸油適配性及成本優勢，在輸變電設備與電氣電子產品中占據著舉足輕重的位置。而在紙板材料的諸多電學性能中，介質損耗角正切（tanδ或D）與相對介電常數（ε）無疑是最核心、最敏感、也最能反映材料內在質量的指標。

紙板在交變電場中工作時，由于極化過程和電導過程不可避免地會將一部分電能轉化為熱能而耗散，這種能量耗散的程度就是用介質損耗角正切來衡量的。介質損耗過大，意味著紙板在運行中會發熱，加速老化，嚴重時可能引發熱擊穿，直接導致電力設備失效。同時，紙板的相對介電常數決定了其在電場中的極化程度與儲能能力，是電纜、電容器等產品設計的關鍵輸入參數。因此，精準測定紙板在工頻、音頻直至高頻寬頻帶范圍內的介質損耗與介電常數，對于紙板材料的研發、生產質控、進出廠檢驗以及電力設備的絕緣診斷，都具有不可替代的重要意義。

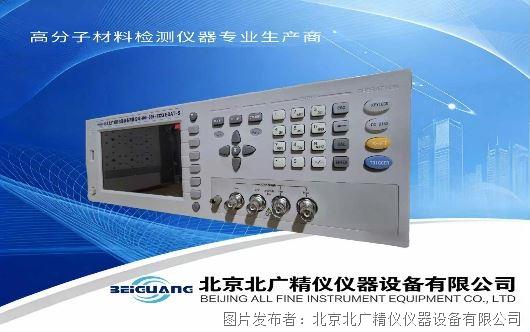

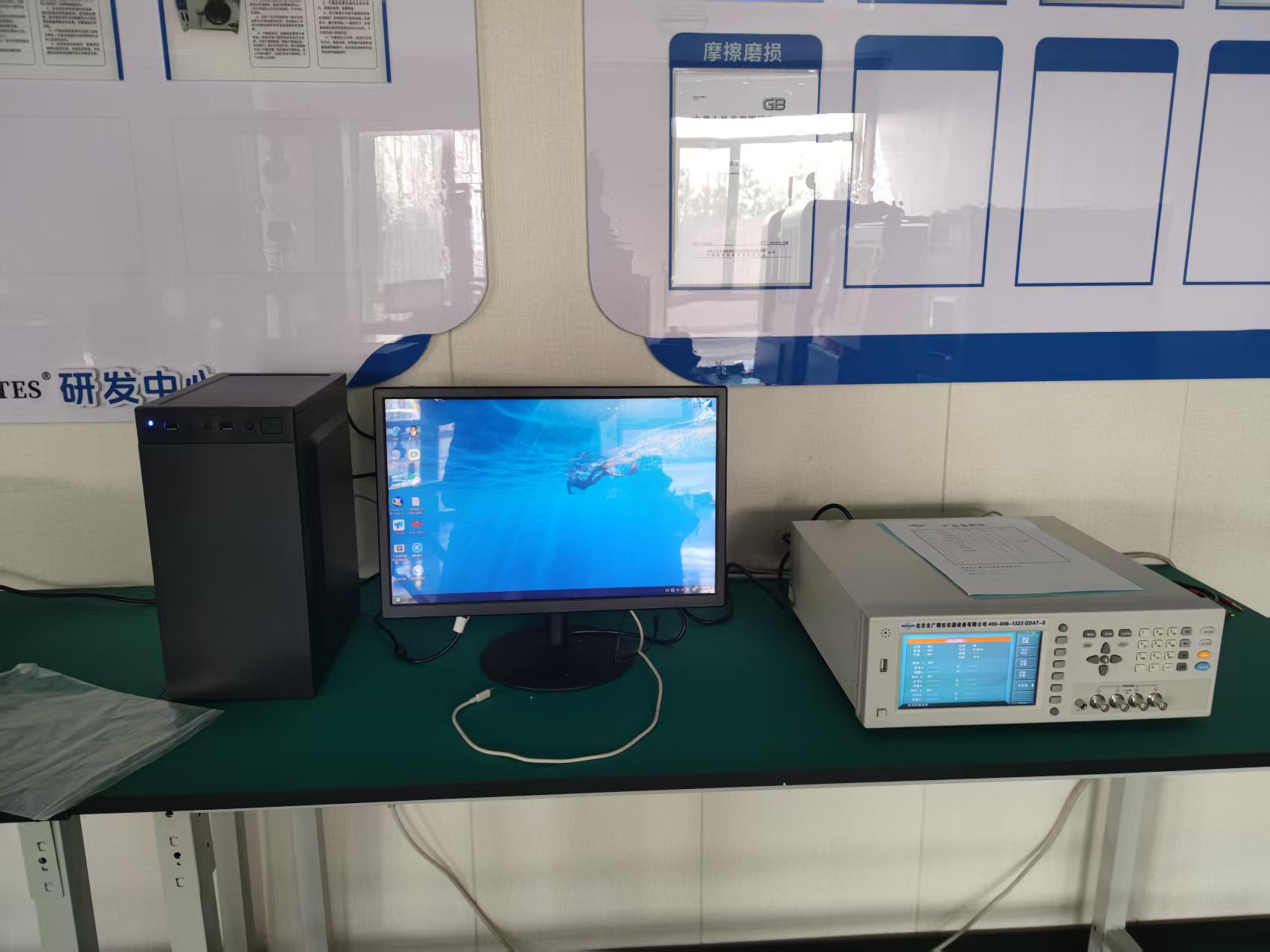

紙板介質損耗測試測量儀GDAT-S，正是為精準測定各類紙板及固體絕緣材料的介質損耗角正切與相對介電常數而設計的專業化寬頻介電性能檢測系統。本儀器嚴格遵循GB/T1409-2006《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》國家標準，同時符合美標ASTM D150以及IEC60250規范要求，工作頻率覆蓋20Hz~2MHz（可選配至5MHz），采用新型阻抗分析架構，結合平板電容器測試裝置，可直接輸出ε與D值而無需人工計算，為紙板、絕緣紙板、電纜紙、電容器紙、微晶紙板、芳綸紙板等材料的介電性能檢測提供了精準、高效、標準化的完整解決方案。

一、紙板介質損耗檢測的工業價值與必要性

紙板介質損耗測試測量儀GDAT-S的重要性，首先需要厘清紙板介質損耗在工業實踐中的實際意義。紙板作為一種典型的極性高分子復合材料（纖維素基類），其介電性能呈現出強烈的頻率依賴性、溫度依賴性與濕度依賴性。

電力設備絕緣安全的"晴雨表"

在電力變壓器中，絕緣紙板與變壓器油組成復合絕緣系統，承擔著絕緣、散熱、機械支撐等多重功能。絕緣紙板的介質損耗角正切是衡量其絕緣狀態的核心指標。行業通常要求干燥狀態下絕緣紙板的tanδ≤0.02，介電常數在3.5~5.0范圍內，測試頻率通常采用50Hz工頻或1kHz。當紙板因吸潮、老化、熱劣化等原因導致tanδ異常升高時，意味著材料內部極化損耗和電導損耗增大，運行中會產生局部過熱，進而引發連鎖劣化反應。通過GDAT-S精準測定紙板試樣的tanδ和ε，可以有效評估其絕緣健康狀態，預防設備事故。

電纜紙與電容器紙的"質量身份證"

電纜紙作為電力電纜的核心絕緣介質，其介電性能直接決定了電纜的傳輸效率與使用壽命。GB/T3334-1999《電纜紙介質損耗角正切（tanδ）試驗方法》已實施20余年，但僅適用于工頻下的介質損耗角值測試，且僅適用于電力電纜紙，覆蓋面較窄。隨著新型紙基材料的出現和逐步應用推廣，原有的標準已不普遍適用于紙的介電常數和介質損耗角值的測定。國家標準計劃號20250900-T-607《紙 介電常數及介質損耗角正切的測定》的立項，正是為了建立覆蓋電纜紙、電氣用纖維素紙、電氣用非纖維素紙及各類固體絕緣材料等紙產品的寬頻介電測試標準。紙板介質損耗測試測量儀GDAT-S的工作頻率覆蓋20Hz~2MHz（可選配至5MHz），完全能夠適配這一標準修訂方向，為新型紙基材料研發提供寬頻介電數據支撐。

紙板材料研發的"導航儀"

在紙板新材料研發過程中，ε和tanδ的頻率譜、溫度譜是配方調整的"導航儀"。例如，通過改變紙板中纖維素的純度、添加劑種類、浸漬處理工藝等，可以調控其介電性能以適應特定應用場景。對于電磁屏蔽紙、電磁抗干擾紙、電磁功能改性紙和電磁防護紙等新型紙基材料，其在微波頻段的介電常數和損耗角正切的測定需求尤為迫切。GDAT-S提供的20Hz~2MHz寬頻測試能力，配合可選配的5MHz高頻擴展，能夠繪制完整的介電頻譜曲線，為研發人員提供詳實的數據支撐。

進出廠檢驗的"守門員"

對于紙板生產企業，每批次產品的介電性能檢驗是確保質量一致性的關鍵環節。GDAT-S可直接得到介電常數和介質損耗而無需人工計算，最高測試速度可達13ms/次，配合10檔比較器分選功能，能夠實現紙板試樣的高速自動化分選檢測，大幅提升質檢效率，降低人工誤差。

二、測試原理深度解析

紙板介質損耗測試測量儀GDAT-S采用基于高頻阻抗分析架構的現代數字化測量原理，結合平板電容器測試裝置，構建了一套完整、精準的介電性能測試系統。其核心流程可分為以下幾個階段：

第一階段：測試回路構建

儀器主機是一臺新型阻抗分析儀，內部集成高精度數字信號源與高速A/D采集系統。測試時，將平板電容器測試裝置通過專用測試電纜連接至主機前面板的Hcur、Hpot、Lcur、Lpot四個測試端，構成四端對測量電路。四端對連接方式能夠有效消除測試引線電阻、接觸電阻以及雜散電容對測量結果的干擾，確保紙板試樣微弱電容與損耗信號的精準提取。

第二階段：試樣裝夾與電極配置

將制備好的紙板試樣置于平板電容器兩極片之間。GDAT-S的介電常數測試裝置（含保護電極）提供三種電極配置模式，以適應不同紙板試樣的測試需求：

接觸電極法：適用于表面平整的硬質紙板試樣，電極直接與紙板表面接觸，通過施加適當的接觸壓力確保良好接觸。

薄膜電極法：適用于較薄的紙板或紙膜試樣，采用柔性電極材料貼合試樣表面，消除氣隙影響。

非接觸法（空氣隙法）：適用于表面不平整、不易直接接觸或需要無損測試的紙板試樣。

測試裝置能對直徑Φ10~56mm、厚度<10mm的紙板試樣進行精確測量。微分頭分辨率達10μm，可精密控制電極間距，確保電容測量的準確性。

第三階段：寬頻信號激勵與響應采集

主機輸出頻率20Hz~2MHz（10mHz步進）的高精度正弦測試信號，通過平板電容器施加于紙板試樣。對于紙板材料，常用的測試頻率點為50Hz（工頻）、1kHz、10kHz等。信號電平可根據紙板試樣的特性調節：當f≤1MHz時，信號電平為10mV~5V；當f>1MHz時，信號電平為10mV~1V。電壓或電流的自動電平調整（ALC）功能確保測試信號穩定在設定值，避免紙板試樣因電場強度變化而影響測量結果。

第四階段：阻抗參數解算

高速A/D轉換器對流過試樣的電流、試樣兩端電壓進行同步采樣，通過數字信號處理（DSP）算法解算出試樣的復數阻抗Z，并進一步計算得出電容Cp、損耗D、介電常數ε等參數。GDAT-S的基本準確度達0.05%，電容值Cp分辨率高達0.00001pF，D值6位數顯，保證了ε和D值的精度和重復性。

第五階段：直接輸出ε與D值

與傳統的Q表法需要通過復雜的公式人工換算不同，GDAT-S內置了完整的介電常數與介質損耗計算模型。儀器通過對比被測紙板試樣放入平板電容器前后Cp值和D值的變化，結合試樣厚度、電極面積等幾何參數，直接輸出相對介電常數ε和介質損耗角正切D，無需人工計算。這一特性大幅簡化了測試流程，降低了人為誤差，使操作人員能夠專注于紙板材料本身的性能分析。

第六階段：數據處理與輸出

測量數據可通過4.3寸TFT液晶屏實時顯示，支持直讀、Δ值、Δ%等多種顯示方式。數據可內部文件存儲（20組儀器設定值），也可通過USB HOST接口直接保存到U盤。豐富的通訊接口（RS232C、USB、LAN、HANDLER、GPIB、DCI）支持測量數據與外部系統的實時傳輸，滿足自動分選測試、數據傳輸和保存的各種要求，方便接入企業的質量管理體系或實驗室信息管理系統（LIMS）。

三、符合標準與技術淵源

紙板介質損耗測試測量儀GDAT-S的設計與制造嚴格對標國內外主流介電性能檢測標準：

GB/T1409-2006國家標準

該標準中文名稱為《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》，于2006年2月15日發布，2006年6月1日實施，代替GB/T1409-1988，采用IEC60250-1969（MOD）國際標準。標準規定了在15Hz~300MHz的頻率范圍內測量電容率、介質損耗因數的方法，并由此計算某些數值（如損耗指數）。標準適用于測量液體、易熔材料以及固體材料。測試結果與某些物理條件有關，例如頻率、溫度、濕度，在特殊情況下也與電場強度有關。

GDAT-S的工作頻率20Hz~2MHz（可選配至5MHz）完全落入GB/T1409-2006規定的15Hz~300MHz標準頻率框架內，能夠完美覆蓋紙板材料在工頻（50Hz）、音頻（1kHz）、高頻（10kHz~2MHz）全頻段的測試需求。其采用的阻抗分析架構與平板電容器測試方法，正是GB/T1409-2006標準重點推薦的電容法測量方案。

ASTM D150美標

ASTM D150是美國材料與試驗協會發布的固體電絕緣材料交流損耗特性和介電常數測試方法標準，在國際貿易與跨境檢測中被廣泛引用。GDAT-S的測試原理與參數設計同時滿足ASTM D150規范要求，使得國內紙板生產企業能夠獲得國際認可的檢測數據，為產品出口和國際技術交流掃清障礙。

IEC60250國際電工委員會標準

IEC60250是國際上關于電絕緣材料在工頻、音頻、高頻下電容率和介質損耗因數測定的推薦方法標準。GDAT-S對該標準的符合性，確保了其測試數據在全球范圍內的可比性與互認性。

GB/T3334-1999及相關修訂

GB/T3334-1999《電纜紙介質損耗角正切（tanδ）試驗方法》是電纜紙行業的專用標準。隨著新型紙基材料的出現，該標準已不普遍適用。國家標準計劃號20250900-T-607《紙 介電常數及介質損耗角正切的測定》已立項修訂，旨在建立覆蓋電纜紙、電氣用纖維素紙、電氣用非纖維素紙及各類新型紙基材料的寬頻介電測試標準。GDAT-S的寬頻測試能力與直接輸出ε、D值的特性，與這一標準修訂方向高度契合。

四、核心技術優勢詳解

紙板介質損耗測試測量儀GDAT-S之所以能在眾多同類設備中脫穎而出，得益于其在多個核心技術領域的深耕與創新。以下是對其關鍵優勢的詳細解讀：

4.1 寬頻帶高精度阻抗分析架構

GDAT-S突破了傳統Q表法僅能在固定頻率點測試的局限，采用數字合成技術產生20Hz~2MHz（10mHz步進）的高精度測試信號，頻率精度達±0.02%。這種寬頻帶、細步進的信號輸出能力，使用戶能夠測繪紙板材料在從寬工頻到高頻的完整介電頻譜，揭示材料極化機制的轉變過程。

儀器基本準確度達0.05%，電容測量基本誤差±0.05%，電容測量范圍0.00001pF~9.99999F（六位數顯），損耗因素D值范圍0.00001~9.99999（六位數顯）。對于紙板這類中等損耗材料（tanδ通常在0.001~0.05范圍內），GDAT-S的高分辨率D值顯示能力能夠敏銳捕捉紙板試樣在微小工藝調整下的損耗變化，為研發提供高靈敏度的數據反饋。

4.2 直接輸出ε與D值，無需人工計算

這是GDAT-S最具實用價值的核心優勢。傳統Q表法需要通過測量Q值變化、電容變化，再代入復雜公式人工計算ε和tanδ，不僅操作繁瑣，而且容易引入人為誤差。GDAT-S內置完整的介電計算模型，通過平板電容器測試裝置對紙板試樣進行裝夾后，儀器自動完成：

空載（不放電板）電容C1與損耗D1的測量

加載（放電板夾持紙板試樣）電容C2與損耗D2的測量

根據C1、C2、D1、D2以及試樣厚度、電極直徑，自動計算并直接顯示相對介電常數ε和介質損耗角正切D

這一特性使紙板介質損耗測試的效率得到革命性提升，操作人員無需具備深厚的電介質物理背景，即可獲得標準合規的測試結果。

4.3 三模式電極適配，覆蓋全品類紙板

紙板材料的形態多樣：從厚度不足0.1mm的薄型電纜紙、電容器紙，到厚度10mm以上的層壓絕緣紙板；從表面平整的硬質紙板，到柔軟的纖維紙。單一的電極配置難以滿足所有紙板試樣的測試需求。GDAT-S的介電常數測試裝置提供三種電極法：

接觸電極法：適用于表面平整的硬質絕緣紙板

薄膜電極法：專為超薄柔性紙膜材料設計

非接觸法（空氣隙法）：適用于表面不平整、不易直接接觸或需要無損測試的紙板試樣

這種三模式適配能力，使GDAT-S能夠覆蓋電纜紙、電容器紙、絕緣紙板、變壓器壓板紙、芳綸紙板、微晶紙板等幾乎所有紙板品類的介電測試需求。

4.4 高精度機械結構與保護電極

測試裝置集成保護電極（三電極系統），有效消除邊緣效應和表面漏導對紙板試樣測量的影響。平板電容器極片提供Φ5mm、Φ38mm、Φ50mm三種可選尺寸，能對直徑Φ10~56mm、厚度<10mm的紙板試樣精確測量。

微分頭分辨率達10μm（0.01mm），可精確控制電極間距與試樣厚度的測量精度。這一指標對于保證電容測量的準確性至關重要——根據平行板電容公式，電容值與極板間距成反比，10μm級的間距分辨率能夠確保介電常數換算的高精度。

裝置最高耐壓±42Vp（AC+DC），電纜長度預設1m，最高使用頻率達30MHz（配合選配高頻擴展），為紙板材料的高頻介電測試提供了硬件保障。

4.5 高速測試與自動化分選

GDAT-S的最高測試速度可達13ms/次，測量速度分三檔：

快速檔：200次/秒（f>30kHz），100次/秒（f>1kHz）

中速檔：25次/秒

慢速檔：5次/秒

這種高速測試能力，配合內建的10檔比較器分選及計數功能，使GDAT-S能夠勝任紙板生產線上高速、大批量的自動化分選檢測需求。操作人員只需設定ε和D的合格閾值，儀器即可自動判斷每張紙板試樣是否合格，并統計合格數與不合格數，大幅提升質檢效率。

4.6 豐富的接口與數據管理

GDAT-S提供了豐富的接口，能滿足自動分選測試、數據傳輸和保存的各種要求：

RS232C：傳統串行通訊，兼容各類工業控制系統

USB DEVICE：支持USBTMC和USBCDC協議，可連接計算機進行程控

USB HOST：支持FAT16和FAT32文件系統，測量數據可直接保存到U盤

LAN：支持LXI Class C標準，可接入實驗室以太網

HANDLER：支持自動分選線與機械手聯動

GPIB：選件，兼容傳統IEEE488總線儀器系統

DCI：直流偏置接口

內部文件存儲可保存20組儀器設定值，便于不同紙板材料、不同測試頻率下的參數快速調用。外部U盤文件保存功能，使測量數據的歸檔與轉移極為便捷。

4.7 內部直流偏置與掃描測試

GDAT-S內部自帶直流偏置源：

電壓模式：-5V~+5V，±(10%+10mV)，1mV步進

電流模式（內阻50Ω）：-100mA~+100mA，±(10%+0.2mA)，20μA步進

可外接大電流直流偏置源，擴展了儀器在偏置條件下的測試能力。10點列表掃描測試功能，允許用戶預設10組不同的測試參數（頻率、信號電平、偏置等），儀器按順序自動執行，實現紙板試樣在多條件下的自動測試。

4.8 人性化操作界面

4.3寸TFT液晶顯示，320×240點陣圖形LCD，配合中英文可選操作界面，使操作直觀簡潔。V、I測試信號電平監視功能實時顯示測試信號的實際電平，確保測試條件符合標準要求。電壓或電流的自動電平調整（ALC）功能自動維持信號電平穩定，避免紙板試樣因電場強度波動而影響測量一致性。

五、性能參數

以下為紙板介質損耗測試測量儀GDAT-S的完整性能參數，原指標未作改動：

固體執行標準：GB1409

產品優勢：

◎可直接得到介電常數和介質損耗不用人工計算

◎可測試電阻

◎4.3寸TFT液晶顯示

◎中英文可選操作界面

◎最高5MHz的測試頻率

◎平衡測試功能

◎變壓器參數測試功能

◎最高測試速度：13ms/次

◎電壓或電流的自動電平調整(ALC)功能

◎V、I測試信號電平監視功能

◎內部自帶直流偏置源

◎可外接大電流直流偏置源

◎10點列表掃描測試功能

◎30Ω、50Ω、100Ω可選內阻

◎內建比較器，10檔分選和計數功能

◎內部文件存儲和外部U盤文件保存

◎測量數據可直接保存到U盤

◎RS232C、USB、LAN、HANDLER、GPIB、DCI接口

◎高頻阻抗分析儀電容值Cp分辨率0.00001pF和6位D值顯示，保證了ε和D值精度和重復性

◎介電常數測量范圍可達1~10^5

ε和D性能：

固體絕緣材料測試頻率20Hz~2MHz的ε和D變化的測試

ε和D測量范圍：ε：1~10^5，D：0.1~0.00005

ε和D測量精度(10kHz)：ε：±2%， D：±5%±0.0001

測試參數：C, L, R, Z, Y, X, B, G, D, Q, θ, DCR

測試頻率：20Hz~2MHz，10mHz步進

測試信號電平：f≤1MHz 10mV~5V，±(10%+10mV)；f>1MHz 10mV~1V，±(20%+10mV)

輸出阻抗：10Ω，30Ω，50Ω，100Ω

基本準確度：0.1%

顯示范圍：

L：0.0001μH~9999.9H

C：0.0001pF~9999.9F

R, X, Z, DCR：0.0001Ω~99.999MΩ

Y, B, G：0.0001nS~99.999S

D：0.0001~9.9999

Q：0.0001~99999

θ：-179.99°~179.99°

測量速度：快速：200次/s(f>30kHz)，100次/s(f>1kHz)；中速：25次/s；慢速：5次/s

校準功能：開路/短路點頻、掃頻清零，負載校準

等效方式：串聯方式，并聯方式

量程方式：自動，保持

顯示方式：直讀，Δ，Δ%

觸發方式：內部，手動，外部，總線

內部直流偏置源：

電壓模式：-5V~+5V，±(10%+10mV)，1mV步進

電流模式(內阻為50Ω)：-100mA~+100mA，±(10%+0.2mA)，20μA步進

比較器功能：10檔分選及計數功能

顯示器：320×240點陣圖形LCD顯示

存儲器：可保存20組儀器設定值

接口：

USB DEVICE(USBTMC and USBCDC support)

USB HOST(FAT16 and FAT32 support)

LAN(LXI class C support)

RS232C

HANDLER

GPIB(選件)

工作頻率范圍：20Hz~2MHz數字合成

精度：±0.02%

電容測量范圍：0.00001pF~9.99999F六位數顯

電容測量基本誤差：±0.05%

損耗因素D值范圍：0.00001~9.99999六位數顯

介電常數測試裝置（含保護電極）：精密介電常數測試裝置提供測試電極，能對直徑Φ10~56mm，厚度<10mm的試樣精確測量。它針對不同試樣可設置為接觸電極法，薄膜電極法和非接觸法三種，以適應軟材料，表面不平整和薄膜試樣測試。

微分頭分辨率：10μm

最高耐壓：±42Vp(AC+DC)

電纜長度設置：1m

最高使用頻率：5MHz(選配)

設備標準配置：

試驗主機 一臺

試驗電極 一套

數據連接線 一條

電源線 一份

說明書 一份

合格證 一份

保修卡 一份

六、典型應用場景與行業案例

紙板介質損耗測試測量儀GDAT-S憑借其寬頻帶、高精度、直接輸出ε與D值、三模式電極適配等技術優勢，在眾多行業中發揮著重要作用：

電力變壓器與電抗器制造

絕緣紙板是變壓器、電抗器、高壓開關等電力設備中重要的絕緣材料，其介質損耗與介電常數直接影響設備的安全性和壽命。行業通常要求干燥狀態下絕緣紙板的tanδ≤0.02，介電常數在3.5~5.0范圍內，測試頻率通常采用50Hz工頻或1kHz。某大型變壓器制造企業引入GDAT-S后，建立了從原材料絕緣紙板進廠檢驗到層壓紙板成品出廠的全流程介電性能監控體系。通過對每批次絕緣紙板的tanδ和ε進行精準測定，成功攔截了多批吸濕超標的原材料，避免了因絕緣紙板質量問題導致的變壓器運行隱患。同時，利用GDAT-S的10檔比較器分選功能，該企業實現了絕緣紙板的高速自動化分選，質檢效率提升3倍以上。

電纜紙與電力電纜行業

電纜紙作為電力電纜的核心絕緣介質，其介電性能直接決定了電纜的傳輸效率與使用壽命。GB/T3334-1999《電纜紙介質損耗角正切（tanδ）試驗方法》已實施20多年，但隨著新型紙基材料的出現，該標準已不普遍適用。國家標準計劃號20250900-T-607《紙 介電常數及介質損耗角正切的測定》的立項修訂，正是為了建立覆蓋電纜紙等紙產品的寬頻介電測試標準。某電纜紙生產企業利用GDAT-S的20Hz~2MHz寬頻測試能力，繪制了電纜紙在不同頻率下的介電頻譜，揭示了纖維素極化與頻率的關系，為優化電纜紙配方、降低介質損耗提供了科學依據。新開發的低損耗電纜紙產品tanδ降低至0.0015以下，達到國際先進水平。

電容器紙與電子材料

電容器紙要求極低的介質損耗，以確保電容器的儲能效率與穩定性。GDAT-S的D值6位數顯（分辨率0.00001）與±5%±0.0001的測量精度（10kHz），能夠敏銳捕捉電容器紙在微小工藝調整下的損耗變化。某電子材料企業利用GDAT-S對電容器紙進行研發測試，通過優化木漿配比與浸漬工藝，成功將產品的tanδ從0.002降至0.0008，顯著提升了高壓電容器的性能。

新型紙基功能材料研發

隨著電磁屏蔽紙、電磁抗干擾紙、電磁功能改性紙和電磁防護紙等新型紙基材料的興起，對紙在微波頻段的介電常數和損耗角正切的測定需求日益迫切。GDAT-S可選配至5MHz的高頻擴展能力，結合20Hz~2MHz的基礎頻段，能夠覆蓋這類新型紙基材料從工頻到高頻的完整介電測試需求。某科研院所利用GDAT-S開展電磁屏蔽紙的介電性能研究，通過調控紙基中的磁性納米粒子含量，實現了介電常數與損耗的協同調控，為新型電磁功能紙的開發提供了關鍵數據支撐。

芳綸紙板與高性能絕緣紙

芳綸紙板（如Nomex紙板）因其優異的耐熱性、機械強度和電氣性能，在高速鐵路、新能源汽車、航空航天等領域有著廣泛應用。GDAT-S的三模式電極適配能力，特別是薄膜電極法與非接觸法，能夠完美應對芳綸紙板這類高性能材料的測試需求。某軌道交通設備制造商利用GDAT-S對牽引電機用芳綸紙板進行介電性能檢測，確保了關鍵絕緣部件的質量可靠性。

科研與教育機構

GDAT-S作為高校、科研機構實驗室的基礎設備，用于紙板及固體絕緣材料介電性能的教學與研究。其直觀的操作界面、直接的ε與D值輸出、豐富的接口擴展能力，使之成為電介質物理、高分子材料、電氣絕緣技術等學科不可或缺的實驗裝備。清華大學的材料學院、吉林化工學院的化學工程學院等科研教育機構均已采用該系列儀器開展教學科研工作。

質檢機構與第三方實驗室

作為公正獨立的第三方檢測機構，準確的檢測數據是出具權威報告的基礎。GDAT-S全面符合GB/T1409-2006、ASTM D150、IEC60250等標準要求，為質檢機構提供了標準合規的檢測能力。其直接輸出ε與D值、無需人工計算的特牲，大幅降低了檢測人員的操作難度與人為誤差，提升了檢測報告的權威性。

七、操作規范與標準流程

為了確保紙板介質損耗測試測量儀GDAT-S長期穩定運行并獲取準確的測試數據，操作人員必須嚴格遵守以下標準操作流程：

開機前準備

首先檢查設備電源，確保供電為AC 220V/50Hz。檢查工作環境溫度是否在23±2℃之間，相對濕度是否為50±5%（推薦條件），無強電磁干擾。測試環境需符合GB/T1409-2006要求。檢查設備是否放置在平穩、堅固的實驗臺面上。

本測試裝置是由精密機械構件組成的測微設備，所以在使用和保存時要避免振動和碰撞。為保證儀器精確測量，開機預熱時間應不少于15分鐘，請勿頻繁開關儀器，以引起內部數據混亂。

紙板試樣制備

紙板的試樣制備對測試結果影響重大：

紙張需裁切平整，厚度均勻（±0.02mm），表面清潔無油污

采用圓形鍍金電極（直徑25~50mm），確保與紙張接觸緊密無氣隙

對于吸濕性紙板材料，應在標準溫濕度環境下調節平衡，避免吸潮影響數據

試樣直徑應在Φ10~56mm范圍內，厚度<10mm

接觸電極法測試流程（硬質絕緣紙板）

將平板電容器測試裝置通過專用測試電纜連接至主機前面板的Hcur、Hpot、Lcur、Lpot四個測試端。

開機預熱≥15分鐘，觸摸屏幕選擇"介電常數測試"模式。

在測試裝置上選擇"接觸電極法"。

使用標準聚四氟乙烯板（εr=2.1）進行零點校準，消除系統誤差。

將制備好的紙板試樣置于下電極中央，調節微分頭使上電極與試樣接觸，接觸壓力適中。

在主機上設置測試參數：測試頻率（如50Hz或1kHz）、信號電平（≤500V防止擊穿）。

啟動測試，儀器自動測量并顯示電容Cp值與損耗D值。

儀器內部自動計算并直接顯示相對介電常數ε和介質損耗角正切tanδ。

記錄穩定狀態下的測試數據，重復測量3次取均值以提高可靠性。

測試完成后，取出試樣，清理電極。

薄膜電極法測試流程（薄型紙板/紙膜）

對于厚度較薄（如電纜紙、電容器紙）的試樣，選擇"薄膜電極法"。采用柔性電極材料貼合試樣表面，消除氣隙影響。其余操作步驟與接觸電極法類似。

非接觸法測試流程（表面不平整紙板）

對于表面不平整或需要無損測試的紙板試樣，選擇"非接觸法（空氣隙法）"。通過精確測量空氣隙電容與加載試樣后的電容變化，結合算法推算出試樣的ε與tanδ。

批量分選測試流程

對于生產線上的批量質檢：

在主機上設定ε和D的合格閾值范圍。

啟用10檔比較器分選功能。

通過HANDLER接口連接自動分選線或機械手。

將測試速度設為快速檔（200次/秒或100次/秒）。

系統自動判斷每張紙板試樣是否合格，并統計合格數與不合格數。

測量數據可直接保存到U盤或通過LAN接口上傳至工廠MES系統。

操作注意事項

諧振狀態時，時間不能太長，以免電源過熱。

不同電感諧振頻率范圍不同，也可以通過右下方旋鈕（輔助電容）找到選定的諧振頻率。

必要時，自動粗略搜索后須手動慢慢精細調節。

紙板試樣為吸濕性材料，測試環境濕度應嚴格控制在50±5%RH，必要時在干燥氣氛下測試。

測試電壓應根據紙板試樣的絕緣強度合理選擇，防止擊穿。

本測試裝置是由精密機械構件組成的測微設備，使用和保存時要避免振動和碰撞。

八、安裝環境與日常維護

安裝環境要求

紙板介質損耗測試測量儀GDAT-S對安裝環境有以下要求：

環境溫度：推薦23±2℃

相對濕度：推薦50±5%RH，必須控制在標準范圍內以避免紙板試樣吸濕

電源：AC 220V/50Hz

環境：無強電磁干擾、不含腐蝕氣體的室內環境

空間：結構緊湊，對實驗室空間要求友好

日常維護要點

本測試裝置是由精密機械構件組成的測微設備，所以在使用和保存時要避免振動和碰撞，要求在不含腐蝕氣體和干燥的環境中使用和保存，不能自行拆裝，否則其工作性能就不能保證。

每日維護：

試驗結束后，清理平板電容器電極，保持設備清潔

檢查測試電纜連接是否牢固

關閉設備電源

每周維護：

使用標準聚四氟乙烯板（εr=2.1）進行零點校準

檢查微分頭轉動是否靈活，分辨率是否保持在10μm

檢查電極表面是否有氧化或污染，必要時進行清潔

檢查測試電纜是否有破損

每月維護：

進行開路/短路點頻清零、掃頻清零及負載校準

檢查內部直流偏置源的輸出精度

備份儀器設定值與歷史測試數據

檢查各通訊接口（USB、LAN、RS232C等）工作狀態

定期校準：

建議每年進行一次計量檢定

使用已知介電常數的標準樣品（如人工藍寶石、石英玻璃、氧化鋁陶瓷、聚四氟乙烯、環氧板等標準材料制備的Φ50mm、厚12mm標準樣品）進行系統校準

校準記錄應妥善保存，作為設備溯源的依據

維護注意事項

本測試裝置是由精密機械構件組成的測微設備，使用和保存時要避免振動和碰撞。

不能自行拆裝，否則其工作性能就不能保證。

如測試夾具受到碰撞，或者作為定期檢查，要檢測以下幾個指標：

平板電容器二極片平行度是否符合要求

微分頭分辨率是否保持在10μm

使用精密電容測量儀測量驗證電容線性度

九、紙板介質損耗測試的影響因素

獲得準確的紙板介電常數與介質損耗角正切數據不僅需要精密的儀器，還需要對測試過程中的影響因素有深入的理解：

頻率因素的影響

GB/T1409-2006標準明確規定，測試結果與頻率密切相關。紙板作為極性高分子復合材料，其介電常數與損耗隨頻率變化顯著。在同一紙板試樣在不同頻率下（如50Hz、1kHz、10kHz、100kHz）的ε和tanδ可能有顯著差異。GDAT-S提供的20Hz~2MHz寬頻覆蓋能力，使用戶能夠測繪紙板材料在不同頻率下的介電頻譜，為材料應用提供全面的頻率特性數據。特別是對于新型電磁功能紙，其在微波頻段的介電性能測定需求，可通過GDAT-S的5MHz選配高頻擴展來滿足。

溫度因素的影響

溫度是影響紙板介電性能的關鍵環境因素。溫度升高會加速極性分子的取向極化，通常導致介電常數升高、介質損耗增大。GB/T1409-2006標準要求測試溫度應穩定控制。推薦測試條件為23±2℃。對于需要控溫的測試，可配備外接溫控裝置，將試樣溫度精確控制在目標值。

濕度因素的影響

相對濕度對紙板介電性能有極其顯著的影響。紙板作為纖維素基材料，具有強烈的吸濕性。吸濕后，水分子作為強極性分子會大幅提升紙板的介電常數與介質損耗。行業測試通常要求在50±5%RH環境下進行，對于高吸濕紙板材料，建議在更低濕度環境或干燥氣氛下測試，并在報告中明確濕度條件。

電場強度的影響

在特殊情況下，介電性能也與電場強度有關。GB/T1409-2006標準要求在報告中明確電場強度條件。GDAT-S的ALC功能確保測試信號電平穩定在設定值，電壓模式可提供-5V~+5V內部直流偏置，電流模式可提供-100mA~+100mA偏置，滿足不同電場強度下的測試需求。

試樣制備的影響

紙板的試樣制備對測試結果影響極大：

紙張需裁切平整，厚度均勻（±0.02mm）

表面清潔無油污

采用圓形鍍金電極（直徑25~50mm），確保與紙張接觸緊密無氣隙

試樣直徑應在Φ10~56mm范圍內，厚度<10mm

試樣厚度的精確測量尤為關鍵，微分頭分辨率10μm的精密機械結構保證了這一測量的準確性。

電極接觸的影響

電極與紙板試樣的接觸狀態直接影響測試結果。接觸不良會引入接觸電阻，導致測得的介電損耗偏高。GDAT-S提供接觸電極法、薄膜電極法、非接觸法三種模式，配合保護電極（三電極系統），有效消除邊緣效應和表面漏導的影響，確保測量精度。
