一、EIP協議適配，消除傳統弊端

當前有不少主流品牌的PLC，存在原生通用協議適配不完整、數據點位缺失、固件版本兼容等問題。

傳統通信協議依靠寄存器偏移尋址，依賴固定寄存器地址對點，無法識別自定義變量，需手動對應點位，程序迭代后全部點位需要重新修改、重新對點，返工率極高。還易出現地址錯位、數據類型匹配錯誤、變量含義無法直觀識別的問題，同時舊協議傳輸慢、不支持批量傳輸，采集易卡頓丟包，也增加了運維、擴容與排障難度。

針對固有問題，力控對EtherNet/IP協議設備進行了全新升級，深度適配設備大型產線、多點位密集監控、高頻數據采集場景，支持原生標簽名直接尋址，直接讀取PLC變量名稱，無需關注物理寄存器地址，變量語義直觀清晰，程序改動不影響上位機通信，從根源解決調試繁瑣、運維返工的核心痛點，數據變量一目了然，故障定位快速精準，降低調試門檻與后期運維成本。

二、功能詳解

1. 簡化操作，統一配置流程

采用標準化向?qū)浇M態模式。在力控IO 組態界面中選定對應通信驅動，依次設置設備名稱、數據更新周期、IP 地址及通信端口等基礎參數，還可根據實際需求開啟冗余機制、故障自動恢復等功能。

跟隨向?qū)е敢x定設備型號、固件版本與通信連接形式等核心選項，就能完成整套通信部署。流程規范統一，參數設置界面清晰易懂，零基礎人員也能快速掌握。

2. 多種批量建點方式

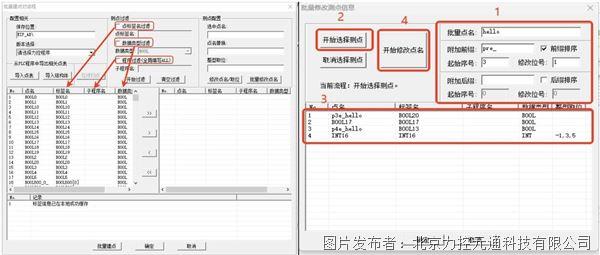

批量建點包含在線掃點、PLC 點表導入兩種模式。支持結構體導入的 PLC 型號，先加載.L5X 結構體文件，再導入 CSV 格式點表；導入完成后，系統會依據標簽名生成力控點名，并自動完成特殊符號轉換。

測點過濾功能可快速篩選所需采集測點，同時支持測點名稱批量替換、整型數據取位等操作。點擊“批量修改點名” 按鈕，對應界面將自動讀取右側列表內全部測點，便于統一編輯。

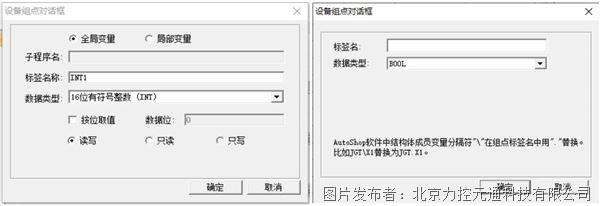

3. 標簽尋址

使用標簽名稱完成測點連接，可直接基于PLC 原生標簽完成尋址，只需讀取設備變量名，無需手動對應物理寄存器地址。變量含義直觀易懂，即便 PLC 程序變量地址進行修改，也不會干擾上位機通訊。既能簡化調試流程，避免后期運維重復返工，也能讓數據變量清晰可視，快速排查設備故障。

4. 運行/ 使用階段的操作方式

EtherNet/IP 依托標準以太網搭建通信架構，具備傳輸速度快、數據承載能力強的特點。設備運行期間，借助 IO 監視器能夠動態查看設備運行狀態、數據刷新周期、收發報文及通信記錄，可快速排查通道、配置參數、傳輸報文等各類故障，大幅提升處理效率，保障現場設備持續穩定運轉。

5. 與傳統方式對比

三、應用實例與適用場景

某油氣田地面集輸智能化升級項目現場同時使用多個主流品牌 PLC 產品。受項目特性影響，現場工藝技改頻次較高，需要頻繁開展工程組態修訂，以及測點、通信設備的變量地址調整工作。

采用傳統作業模式時，自控工程師需逐一核對 PLC 寄存器地址與上位機映射關系，同步調整并校驗下位程序與上位組態，即便反復核查，仍易出現地址填寫錯誤、點位重復等問題。

使用力控EIP驅動后，當下位 PLC 修改變量地址時，上位機無需進行任何配置調整，可直接沿用原有變量名稱完成新寄存器地址尋址。該方式徹底避免了地址映射錯誤、點位重復及配置失誤等問題，有效壓縮組態作業時長，提升技改運維效率。
