一、Shift快捷鍵橫豎鎖定

工控組態工程師在傳統組態繪圖時，管線、工藝管道、電力線路全靠鼠標自由拖拽繪制，線條極易歪斜扭曲，需要反復縮放、拖動微調對齊，大型管網、工藝流程畫面繪圖耗時長、返工率高。

針對以上痛點，力控SCADA平臺組態軟件 eForceCon V6.2 SP1升級了開發組態功能，借助Shift橫豎鎖定快捷鍵，一鍵鎖定水平、垂直走向，不再依靠標尺、網格反復手動校準，規范線條，實現運行后監控畫面的工整統一，提升繪圖全流程效率。

二、功能詳解

1. 組態配置階段

工程師在eForceCon V6.2 SP1可視化開發界面，選中直線、管道繪圖元件，按住Shift鍵同時拖動鼠標，釋放后會自動約束線條走向，生成純水平或純垂直管線，避免斜線偏差；搭配畫面網格功能，當批量排布管道、母線時自動就近對齊，無需單獨微調每一段管線參數。該功能屬于軟件原生內置，無需額外配置開關或修改工程參數、重裝組件，原有工程畫面直接適配。

2. 運行使用階段

通過快捷鍵規整繪制的管道、線路控件，在自適應分辨率和Web端發布場景下均能保持精準布局，不變形、不走位。同時，其綁定的顏色變化、啟停動畫及點位聯動邏輯運行穩定。客戶端遠程查看時，管線排布規整有序，不會出現線條錯位、排版混亂等問題，有效提升中控值班人員的監控辨識度。

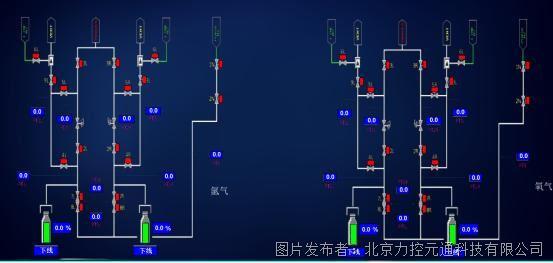

3. 與傳統方式對比

三、應用實例與適用場景

落地案例：某供熱管網改造項目

某地級市熱力集團全城供熱管網改造項目，整套SCADA監控畫面包含近3000段供熱主管、分支管線，傳統組態手繪方案預估7個工作日才能完成全畫面繪制，且完工后仍需2天時間統一修正歪斜管線。項目升級eForceCon V6.2 SP1版本，組態工程師全程使用Shift鎖定快捷鍵繪制管線，僅用3個工作日完成全部管網畫面制作，管線橫平豎直無偏差，省去后期大面積修整工序，項目提前3天通過甲方驗收，組態人工成本大幅降低。除此之外，后期新增換熱站點畫面可復用，單站點繪圖從半天縮短至2小時。

適用場景

該快捷鍵優化功能廣泛適用于市政水務、電力、化工、暖通管網、智能制造自動化產線等組態項目，無論是新建項目畫面開發，還是老舊系統技改、畫面優化均可落地使用。
