一、傳統排查方式的局限

在流程行業的日常運維中，當某臺PLC或RTU突然停止上報數據，工程師通常需要逐臺設備翻查日志、檢查網絡、比對配置。面對幾十乃至上百臺接入設備，這套方法耗時費力，故障定位全靠經驗，導致排查效率極低。

力控SCADA平臺組態軟件eForceCon V6.2 SP1版本增加的加載運行狀態點功能，可解決該痛點：

• 組態階段無需額外編寫腳本，系統已為每臺設備預置全套通信狀態變量；

• 運行時直接調取全部設備通信質量、采集頻次、讀寫超時等核心指標，直觀呈現設備健康狀態，擺脫人工逐臺核查、日志復盤的低效模式。

二、組態/配置階段

在力控eForceCon V6.2 SP1數據庫組態界面完成配置操作：

Step1：點擊工具欄【加載運行狀態點】按鈕，喚起設備選擇彈窗；

Step2：在彈窗內選擇需查看運行指標的目標設備節點；

Step3：點擊確定后，系統自動加載，并在數據庫組態中展示設備全部預制狀態變量字段。

 eForceCon組態配置界面

Step4：進行畫面組態開發，該類數據庫變量與普通變量使用規則完全一致，可按需搭配圖元、數據表格等組件，實現指標可視化讀取與查看。

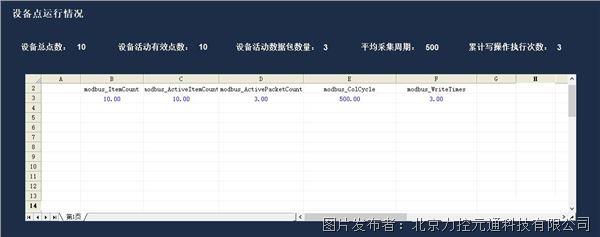

eForceCon運行讀取界面

三、應用實例與適用場景

落地案例：市政供水管網運維

某市政供水調度中心采用力控SCADA系統接入37臺RTU遠程終端，實時采集各加壓泵站的流量、壓力及設備運行狀態。

某日，調度人員發現3號泵站數據長時間未刷新，但網絡連通性測試顯示正常。運維工程師打開SCADA工程，點擊【加載運行狀態點】，系統自動加載所有設備狀態并填入表格。在數據中，RTU_03的ReadTimeoutTimes（讀取超時次數）字段已累積至異常高值，AnswerTimes（應答成功次數）與 RequestTimes（請求發送次數）之間存在明顯差值，ColCycle（平均采集周期）數值也明顯偏高。

結合這三項指標，工程師判斷該RTU存在通信鏈路質量下降問題，并非設備斷電或程序故障，隨即安排現場人員重點檢查該RTU通信模塊的線路接頭，快速定位并排除故障，全程用時不足15分鐘。

適用場景

該功能適配水務、燃氣、油氣、礦山、冶金等多設備接入的流程工業場景：

• 設備接入數量較多（10臺以上），需定期評估整體通信健康狀態；

• 現場出現數據停更或點位異常，需快速定位具體設備與故障類型；

• 新系統上線調試階段，需驗證各設備采集頻率與期望配置是否一致；

• 系統穩定性分析，需量化統計通信超時率、采集應答率等運行指標。
