在電氣絕緣材料、電子陶瓷、高分子復合材料、覆銅板、電容器薄膜以及各類新型功能材料的研發與質量控制中，有兩個電性能參數始終占據著核心地位——這就是相對介電常數（ε）與介質損耗角正切（tanδ）。它們一個反映材料在電場中儲存電荷的能力，一個反映材料在交變電場中將電能轉化為熱能而損耗的程度。這兩個參數的精準測定，直接關系到電容器儲能效率、PCB信號完整性、高壓設備絕緣壽命、5G/6G高頻基板傳輸性能乃至新能源汽車電池隔膜的可靠性。GB/T1409-2006相對介電常數測試儀GDAT-A，正是為精準獲取這兩項核心電學參數而設計的專業級高頻諧振測量儀器。本儀器嚴格遵循GB/T1409-2006《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》國家標準，該標準規定了在15Hz~300MHz頻率范圍內測量電容率、介質損耗因數的方法，適用于液體、易熔材料以及固體材料的測量，并明確測試結果受頻率、溫度、濕度乃至電場強度等物理條件影響。GDAT-A采用高頻諧振法（Q表法），以單片計算機作為控制與測量核心，集頻率數字鎖定、標準頻率測試點自動設定、諧振點自動搜索、Q值量程自動轉換、數值顯示等新技術于一身，能夠對高頻電感、諧振回路Q值、電感器電感量與分布電容量、電容器電容量與損耗角正切值、電工材料高頻介質損耗、高頻回路有效并聯及串聯電阻、傳輸線特性阻抗等進行通用、多用途、多量程的阻抗測試。

一、產品定位與核心價值

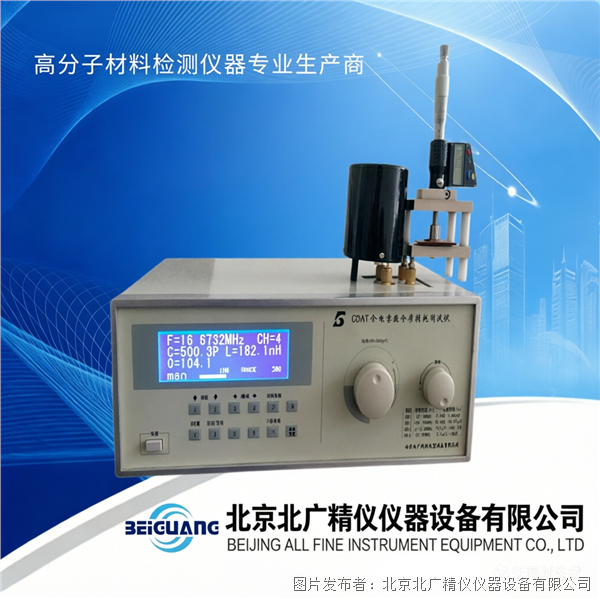

GB/T1409-2006相對介電常數測試儀GDAT-A是一款定位于寬頻帶、高精度、多用途電學參數測量的實驗室級檢測儀器。它并非單一功能的小數測量表，而是一個基于高頻諧振原理的綜合阻抗測量平臺。其核心價值在于通過標準化的諧振測試方法，為科研機關、學校、工廠等單位對無機非金屬新材料性能的應用研究提供精準、可重復、可追溯的電學參數數據。

材料研發的"導航儀"

介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷，以及復合材料的一項重要的物理性質。通過測定介質損耗角正切tanδ及介電常數（ε），可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據。在新材料開發過程中，ε和tanδ的頻率譜、溫度譜就是配方調整的"導航儀"。例如，高聚物通過調整ε值可提升耐高溫性能；覆銅板、LCP、PTFE、陶瓷基板、硅橡膠等新材料研發中，必須精準掌握其在目標頻率下的介電表現。

電力與電子工業的"安全閥"

在電子與電力工業中，電容器與絕緣材料需要測試聚丙烯薄膜（ε≈2.3）等介質的介電常數與損耗因數（tanδ），以確保電容器儲能效率和穩定性；高壓設備安全評估中，需檢測變壓器油、絕緣紙的介質損耗角正切值（tanδ），以預防絕緣擊穿風險；電子元器件制造中，需評估液晶材料、半導體封裝材料的介電性能，以優化顯示響應速度或器件可靠性。GDAT-A提供的精準數據，是保障這些關鍵設備和元器件質量的核心依據。

通信與航空航天領域的"標尺"

在通信與航空航天領域，射頻與微波材料的介電性能直接決定了信號傳輸效率。優化微波基板（如Rogers材料ε≈3.3-6.6）、天線材料的介電常數，對提升高頻信號傳輸效率至關重要；航天器隔熱材料、航空復合材料在真空或高輻射環境下的介電穩定性測試，更是離不開寬頻帶、高精度的介電測量設備。GDAT-A的10KHz-70MHz、10KHz-100MHz、100KHz-160MHz多頻段覆蓋能力，使其能夠勝任從音頻到高頻（包括米波波長在內）的全頻段測試需求。

二、測試原理深度解析

GB/T1409-2006相對介電常數測試儀GDAT-A采用高頻諧振法（即Q表法），這是一個基于LC串聯諧振特性的經典測量方法。其核心流程可分為以下幾個階段：

第一階段：諧振回路構建

儀器內部構建了一個包含標準電感器L和可變電容器C的諧振回路，其中可變電容器由圓筒微調電容與平板測量電容并聯構成?；芈放cDDS信號源輸出的頻率可調正弦波耦合。本測試裝置由二只測微電容器組成：平板電容器一般用來夾持被測樣品；圓筒電容器是一只分辨率高達0.0033pF的線性可變電容器，作為指示儀器配合使用。

第二階段：空載諧振

不放置試樣時，調節高頻信號源的頻率和可變電容器，使LC回路的品質因數Q值達到最大值，此時電路處于串聯諧振狀態。諧振時，感抗與容抗相互抵消，回路阻抗最小，電流最大，電容兩端電壓是信號源的Q倍。儀器以單片計算機作為控制與測量核心，采用頻率數字鎖定、標準頻率測試點自動設定、諧振點自動搜索、Q值量程自動轉換、數值顯示等新技術，使得調諧測試更為方便，測量值更為精確。改進調諧回路設計，使得調諧測試回路的殘余電感減至最低，并保留了原Q表中自動穩幅等技術。

第三階段：加載諧振與參數提取

將待測試樣夾入平板電容器的兩個極片之間，由于試樣的引入改變了極片間的填充介質，等效為增加了電容并引入了電導，導致回路失諧（Q值降低）。絕緣材料的損耗角正切值是通過被測樣品放進平板電容器和不放進樣品的Q值變化，由圓筒電容器的刻度讀值變化值而換算得到的；同時，由平板電容器的刻度讀值變化而換算得到介電常數。

第四階段：多參數測量能力

除了介電常數與介質損耗角正切，GDAT-A還能在較高的測試頻率條件下測量：高頻電感或諧振回路的Q值、電感器的電感量和分布電容量、電容器的電容量和損耗角正切值、電工材料的高頻介質損耗、高頻回路有效并聯及串聯電阻、傳輸線的特性阻抗等。這種通用、多用途、多量程的阻抗測試能力，使其成為實驗室電學參數測量的"多面手"。

三、符合標準與技術淵源

GB/T1409-2006相對介電常數測試儀GDAT-A的設計與制造嚴格對標GB/T1409-2006國家標準：

GB/T1409-2006國家標準核心內容

該標準中文名稱為《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》，于2006年2月15日發布，2006年6月1日實施，代替GB/T1409-1988，采用IEC60250-1969（MOD）國際標準。標準規定了在15Hz~300MHz的頻率范圍內測量電容率、介質損耗因數的方法，并由此計算某些數值（如損耗指數）。標準中敘述的某些方法也能用于其他頻率下測量。標準適用于測量液體、易熔材料以及固體材料。測試結果與某些物理條件有關，例如頻率、溫度、濕度，在特殊情況下也與電場強度有關。

標準對儀器的核心要求

GB/T1409-2006的適用頻率區間覆蓋15Hz至300MHz，明確規范了固體絕緣材料、液體絕緣油、可熔融高分子介質、薄膜類柔性絕緣基材、陶瓷介質、環氧樹脂復合材料等全部電介質材料的電容率、介質損耗因數標準化測量方法。標準標注測試結果受測試頻率、環境溫濕度、試驗電場強度、試樣厚度、電極結構等多重條件影響，因此對測量儀器的精度、電壓輸出穩定性、信號抗干擾能力、數據自動計算能力、分辨率、接線屏蔽結構均提出硬性指標。

GDAT-A的標準符合性

GDAT-A的信號源采用DDS信號源，頻率范圍覆蓋10KHz-70MHz、10KHz-100MHz、100KHz-160MHz，完全落入GB/T1409-2006規定的15Hz~300MHz標準頻率框架內，能夠適配工頻、音頻、高頻（包括米波波長在內）的測試需求。儀器采用的高頻諧振法（Q表法）正是該標準重點推薦的諧振測量法。通過平板電容器夾持樣品、圓筒電容器讀取刻度變化的測量方式，嚴格遵循標準規定的電容率與介質損耗因數測量方法。

四、核心技術優勢詳解

4.1 高頻諧振法與DDS信號源

GDAT-A采用高頻諧振法，并提供了通用、多用途、多量程的阻抗測試。信號源采用DDS信號源技術，確保了頻率輸出的穩定性與精度。DDS（直接數字頻率合成）技術能夠實現頻率數字鎖定，標準頻率測試點自動設定，這為高精度諧振測試奠定了基礎。

4.2 單片計算機智能控制

儀器以單片計算機作為儀器的控制與測量核心，采用了頻率數字鎖定、標準頻率測試點自動設定、諧振點自動搜索、Q值量程自動轉換、數值顯示等新技術。這種數字化控制架構帶來了三大優勢：

諧振點自動搜索：Q值自動鎖定，無需人工搜索。儀器能在較高的測試頻率條件下自動找到諧振點，大大簡化了操作流程，提高了測試效率。

Q值量程自動轉換：Q值量程分檔為30、100、300、1000，支持自動換檔或手動換檔。Q值測量范圍覆蓋2~1023，能夠適應從低Q值到高Q值材料的寬范圍測量需求。

數值顯示與數據處理：所有測量數據通過數值顯示，結合單片計算機的數據處理能力，實現了測試過程的智能化與自動化。

4.3 改進型調諧回路

儀器改進了調諧回路，使得調諧測試回路的殘余電感減至最低，并保留了原Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為精確。這一改進對于高頻下的精密測量尤為重要，因為殘余電感的減小直接提升了Q值測量的準確度。

4.4 雙測微電容器設計

本測試裝置是由二只測微電容器組成：

平板電容器：一般用來夾持被測樣品。平板電容器極片尺寸為Φ25.4mm和Φ50mm，極片間距可調范圍和分辨率≥10mm，±0.01mm。這種大尺寸極板配合高精度測微調節，確保了樣品夾持的穩定性和間距測量的準確性。

圓筒電容器：是一只分辨率高達0.0033pF的線性可變電容器，配用儀器作為指示儀器。其電容量線性為0.33pF/mm±0.05pF，長度可調范圍和分辨率≥0~20mm，±0.01mm。絕緣材料的損耗角正切值正是通過該圓筒電容器的刻度讀值變化值而換算得到的。

4.5 寬范圍參數測量能力

GDAT-A具備極其寬泛的測量范圍，能夠適應不同量級參數的測量需求：

電感測量范圍：4.5nH-10mH（160M型號為1nH-140mH）

電容直接測量范圍：1~460pF（160M型號為1pF-25uF）

主電容調節范圍：30~540pF（160M型號為17-240pF）

電容準確度：150pF以下±1.5pF；150pF以上±1%

這種寬范圍的測量能力，使得GDAT-A不僅能夠測定介電常數與介質損耗，還能測量高頻電感、諧振回路Q值、電容量、分布電容量、高頻回路有效并聯及串聯電阻、傳輸線特性阻抗等多種參數。

4.6 高分辨率數顯微測量

儀器配備數顯電極，測微桿分辨率達到0.001mm級別。這種高分辨率的微測量能力，確保了平板電容器間距調節的精確性，從而保證了介電常數換算的準確性。同時，夾具插頭間距為25mm±1mm，符合標準測試裝置的幾何要求。夾具夾角損耗角正切值≤4×10??（1MHz時），這一指標反映了夾具本身的低損耗特性，確保了測量結果的準確性不受夾具自身損耗的影響。

4.7 精密機械與環境適應性

GDAT-A作為精密測量儀器，對工作環境和自身精度有著嚴格要求：

正常工作環境條件：環境溫度0℃~+40℃；相對濕度<80%；電源220V±22V，50Hz±2.5Hz

消耗功率：約25W

凈重：約7kg

外型尺寸：380×132×280mm（長×寬×高）

緊湊的外形尺寸與較低的功耗，使其非常適合各類實驗室使用。同時，儀器需要在不含腐蝕氣體和干燥的環境中使用和保存，不能自行拆裝，以避免振動和碰撞影響工作性能。

五、性能參數

信號源：DDS信號

頻率范圍：10KHz-70MHz；10KHz-100MHz；100KHz-160MHz

Q值測量范圍：2~1023

Q值量程分檔：30、100、300、1000、自動換檔或手動換檔

電感測量范圍：4.5nH-10mH；160M：1nH-140mH

電容直接測量范圍：1~460pF；160M：1pF-25uF

主電容調節范圍：30~540pF；160M：17-240pF

電容準確度：150pF以下±1.5pF；150pF以上±1%

型號頻率指示誤差：1×10??±1

Q值合格指示預置功能范圍：5~1000

Q值自動鎖定，無需人工搜索

平板電容器極片尺寸：Φ25.4mm、Φ50mm；極片間距可調范圍和分辨率：≥10mm，±0.01mm

圓筒電容器電容量線性：0.33pF/mm±0.05pF；長度可調范圍和分辨率：≥0~20mm，±0.01mm

夾具插頭間距：25mm±1mm

夾角損耗角正切值：≤4×10??（1MHz時）

數顯微測量裝置：具備

工作條件：環境溫度0℃~+40℃；相對濕度<80%；電源220V±22V，50Hz±2.5Hz

消耗功率：約25W

凈重：約7kg

外型尺寸：（長×寬×高）380×132×280mm

產品配置：測試主機一臺；電感一套；夾具一套

六、典型應用場景與行業案例

材料研發與性能優化

在新型材料開發領域，GDAT-A用于評估陶瓷、聚合物、納米復合材料等的極化機制與能量損耗特性，指導配方優化。例如，高聚物通過調整ε值提升耐高溫性能；在老化與失效分析中，監測材料在溫度、濕度變化下的介電性能演變（如高溫下介電常數的非線性變化）；在食品與農業科學中，通過介電常數間接檢測果蔬含水率、發酵程度，或優化食品干燥、殺菌工藝參數。

電子與電力工業

電容器與絕緣材料制造中，測試聚丙烯薄膜（ε≈2.3）、電解液等介質的介電常數與損耗因數（tanδ<0.005），確保電容器儲能效率和穩定性；高壓設備安全評估中，檢測變壓器油、絕緣紙的介質損耗角正切值（tanδ），預防絕緣擊穿風險；電子元器件制造中，評估液晶材料、半導體封裝材料的介電性能，優化顯示響應速度或器件可靠性。

通信與航空航天

射頻與微波材料研發中，優化微波基板（如Rogers材料ε≈3.3-6.6）、天線材料的介電常數，提升高頻信號傳輸效率；極端環境適應性測試中，測試航天器隔熱材料、航空復合材料在真空或高輻射環境下的介電穩定性。

工業質檢與生產控制

化工與石油行業中，檢測有機溶劑、聚合物溶液的介電常數，優化涂料干燥性能或油品絕緣等級；汽車與能源設備中，評估電池隔膜、燃料電池電解質的介電特性，確保充放電效率與安全性；建筑與土木工程中，通過介電常數反演路基壓實度或監測混凝土結構中的水分分布。

跨領域創新應用

環境監測中，利用土壤介電特性分析水土污染程度或預測地質災害（如巖石介電異常與地震關聯性）；醫療與生物工程中，研究生物組織或醫用材料的介電響應特性，輔助開發新型傳感器或診斷設備。

科研與教育機構

作為高校、科研機構實驗室的基礎設備，GDAT-A用于新型功能材料（如微波介質陶瓷、高分子復合材料）的研發及教學實驗。其寬頻帶覆蓋能力和多參數測量功能，使之成為電介質物理、高頻技術、新材料研究等領域不可或缺的實驗裝備。

七、操作規范與標準流程

為了確保GB/T1409-2006相對介電常數測試儀GDAT-A長期穩定運行并獲取準確的測試數據，操作人員必須嚴格遵守以下標準操作流程：

開機前準備

首先檢查設備電源是否連接正常，確保供電為220V±22V、50Hz±2.5Hz。檢查工作環境溫度是否在0℃~+40℃之間，相對濕度是否<80%。檢查設備是否放置在平穩、堅固的實驗臺面上，周圍環境應不含腐蝕氣體且保持干燥。

測介電常數操作流程

把高Q值電感線圈和測微電極（千分尺）安裝在相應插孔上。

調節平板電容器測微桿，使二極片相接為止，讀取刻度值記為D0。

安裝電感，再松開二極片，把被測樣品插入二極片之間。

調節平板電容器，到二極片夾住樣品止（注意調節時要用測微桿，以免夾得過緊或過松），讀取新的刻度值記為D1，樣品厚度D2=D1-D0。

將右下方旋鈕順時針擰到頭，開機，觸摸電感兩邊的上下按鈕選擇電感；按照提示通過左下方旋鈕調節通道。

按"搜索"頻率，Q達到最大，自動鎖定頻率。

取出平板電容器中的樣品（切記不要調節頻率），此時Q值變小（失諧），調節平板電容器使其再諧振（只調節平板電容，不調節頻率，Q再次達到最大），讀取測微桿上的讀值D3，其變化值為D4=D3-D0。

被測樣品的介電常數：ε=D2/D4。

測損耗角正切值操作流程

把被測樣品插入二極片之間，調節平板電容器到二極片夾住樣品止。

右下方旋鈕順時針擰到頭，開機，按電感左右的上下鍵選擇電感；按照提示通過左下方旋鈕調節通道。

自動搜索頻率使之諧振，讀得Cx值記為C1。

取出平板電容器中的樣品，調節平板電容器使它再回到夾住樣品的間距。

自動搜索頻率使之諧振，讀得Cx值記為C2。

把被測樣品插入二極片之間，調節平板電容器到二極片夾住樣品止，把圓筒電容器置于10mm處。

自動搜索頻率使之諧振，讀得Q值。先順時針方向調節圓筒電容器，讀取當Q值為原值的一半時測微桿上一個刻度值；后逆時針方向調節圓筒電容器，再次讀取當Q值為原值的一半時測微桿上一個刻度值，取這兩個值之差記為M1。

取出平板電容器中的樣品，調節平板電容器使它再回到夾住樣品的間距；再把圓筒電容器置于10mm處，自動搜索頻率使之諧振，讀得Q值。

先順時針方向調節圓筒電容器，讀取當Q值為原值的一半時測微桿上一個刻度值；后逆時針方向調節圓筒電容器，再次讀取當Q值為原值的一半時測微桿上一個刻度值，取這兩個值之差記為M2。

被測樣品的損耗角正切值：tanδ=K(M1-M2)/[2(C1-C2)]，式中K為圓筒電容器線性變化率，一般為0.5pF/mm。

操作注意事項

諧振狀態時，時間不能太長，以免電源過熱。

不同電感諧振頻率范圍不同，也可以通過右下方旋鈕（輔助電容）找到選定的諧振頻率。

必要時，自動粗略搜索后須手動慢慢精細調節。

八、安裝環境與日常維護

安裝環境要求

GB/T1409-2006相對介電常數測試儀GDAT-A對安裝環境有以下要求：

環境溫度：0℃~+40℃

相對濕度：<80%

電源：220V±22V，50Hz±2.5Hz

消耗功率：約25W

空間：外型尺寸380×132×280mm（長×寬×高），結構緊湊，對實驗室空間要求友好

環境：不含腐蝕氣體、干燥的室內環境

日常維護要點

本測試裝置是由精密機械構件組成的測微設備，所以在使用和保存時要避免振動和碰撞，要求在不含腐蝕氣體和干燥的環境中使用和保存，不能自行拆裝，否則其工作性能就不能保證。如測試夾具受到碰撞，或者作為定期檢查，要檢測以下幾個指標：

每日維護：

試驗結束后，清理平板電容器極片，保持設備清潔

檢查測微桿轉動是否靈活

關閉設備電源

定期檢查：

平板電容器二極片平行度不超過0.02mm

圓筒電容器的軸和軸同心度誤差不超過0.1mm

保證二個測微桿0.01mm分辨率

用精密電容測量儀（±0.01pF分辨率）測量圓筒電容器，電容呈線性率，從0~20mm每隔1mm測試一點，要求符合工作特性要求

九、常見故障排查

在長期使用過程中，GB/T1409-2006相對介電常數測試儀GDAT-A可能會遇到一些常見情況。掌握基本的排查方法，可以快速恢復測試：

情況一：頻率無法鎖定或鎖定困難

可能原因：信號源DDS模塊異常；諧振回路連接不良；電感選擇不當

解決方法：檢查電感線圈與插孔的連接；根據不同頻率段選擇合適的電感（可參考設備提供的電感對照表）；必要時進行手動精細調節

情況二：Q值讀數異常偏低

可能原因：諧振回路存在額外損耗；樣品夾持過緊導致樣品損傷；圓筒電容器或平板電容器接觸不良

解決方法：檢查電容器極片清潔度；調整樣品夾持力度；清潔電氣接觸點

情況三：電容測量偏差大

可能原因：平板電容器二極片平行度超差（超過0.02mm）；測微桿分辨率下降；環境溫度濕度超標

解決方法：使用精密電容測量儀校準圓筒電容器線性；確保環境溫度0℃~+40℃、相對濕度<80%；檢查平板電容器平行度

情況四：數顯不穩定或閃爍

可能原因：電源波動；單片計算機控制系統受干擾；環境溫度超限

解決方法：使用穩壓電源；檢查設備接地；確保工作環境溫度在0℃~+40℃范圍內

十、介電性能測試的影響因素

獲得準確的介電常數與介質損耗角正切數據不僅需要精密的儀器，還需要對測試過程中的影響因素有深入的理解：

頻率因素的影響

GB/T1409-2006標準明確規定，測試結果與頻率密切相關。同一材料在不同頻率下的ε和tanδ可能有顯著差異。GDAT-A提供的10KHz-70MHz、10KHz-100MHz、100KHz-160MHz多頻段覆蓋能力，使用戶能夠測繪材料在不同頻率下的介電譜，為材料應用提供全面的頻率特性數據。

溫度因素的影響

溫度是影響介電性能的關鍵環境因素。高溫下介電常數可能出現非線性變化。標準要求在報告中明確溫度條件。GDAT-A在環境溫度0℃~+40℃范圍內正常工作，對于需要控溫的測試，可配備外接溫控裝置。

濕度因素的影響

相對濕度對介電性能有顯著影響，尤其是吸濕性材料。GDAT-A要求工作環境相對濕度<80%，對于高吸濕材料，建議在更低濕度環境或干燥氣氛下測試。

電場強度的影響

在特殊情況下，介電性能也與電場強度有關。標準要求在報告中明確電場強度條件。

試樣制備的影響

試樣的尺寸、形狀、表面平整度都會影響測試結果。平板電容器極片尺寸為Φ25.4mm和Φ50mm，極片間距可調范圍和分辨率≥10mm，±0.01mm。試樣厚度應通過測微桿精確測量，樣品夾持力度要適中——過緊會導致試樣變形，過松則會導致接觸不良。
