在現代電氣工程與高分子材料科學的交匯點，絕緣材料的可靠性是保障整個電力系統安全運行的基石。無論是高壓輸電線路上的絕緣子，還是家用電器內部的塑料支架，其絕緣性能的優劣直接關系到設備壽命與人身安全。然而，在實際應用中，絕緣材料并非總處于理想的干燥潔凈環境。潮濕、鹽霧、工業粉塵等污染物會附著在材料表面，在電場作用下形成導電液膜，進而引發局部放電和電化學腐蝕，最終導致材料表面形成永久性的導電通路，即“電痕”。這一過程被稱為漏電起痕，是導致電氣設備絕緣失效、引發短路甚至火災的重要原因之一。

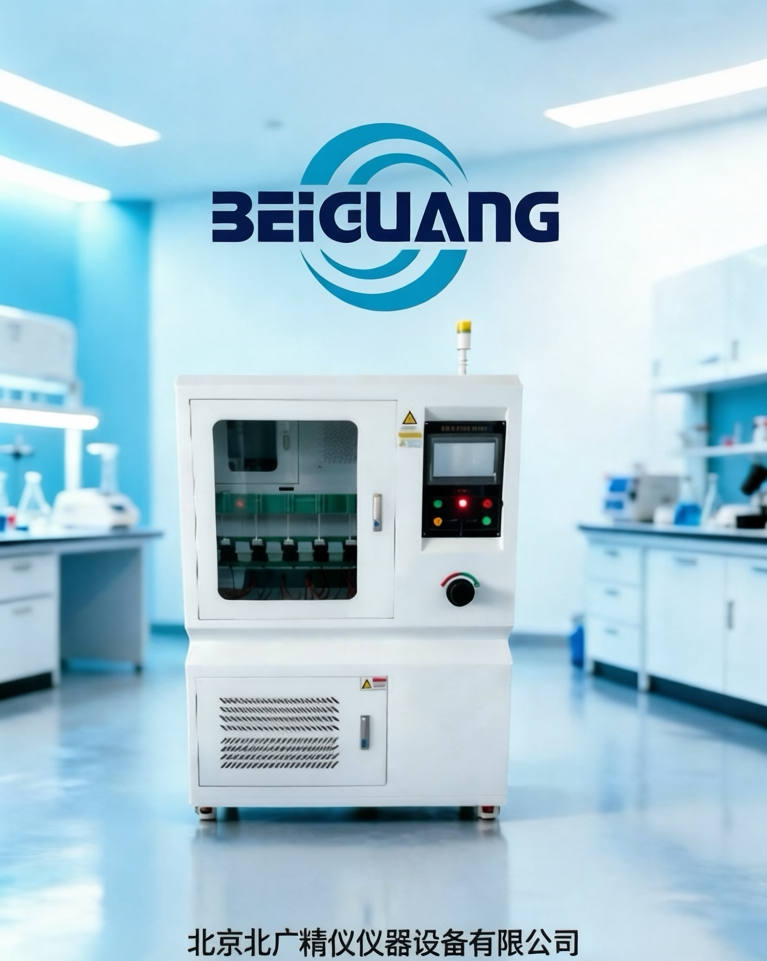

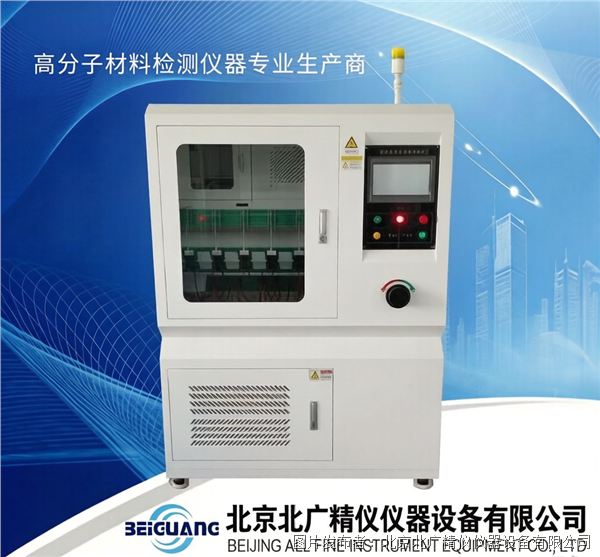

為了科學評估絕緣材料抵抗這種破壞的能力，漏電起痕試驗儀應運而生。GB/T 6553橡塑塑料單工位漏電起痕檢測儀BLD-6000V正是為應對這一挑戰而設計的精密儀器。它并非一臺簡單的測試設備，而是一個能夠精確模擬嚴酷環境條件下，絕緣材料在工頻電壓和液體污染物聯合作用下性能劣化過程的科學平臺。通過標準化的試驗方法，該設備能夠量化材料的耐電痕化和蝕損等級，為材料的研發、選型、質量控制以及失效分析提供了無可替代的數據支持。

一、設備的設計初衷與應用背景

電氣設備絕緣失效的誘因復雜多樣，其中由表面污染和潮濕引發的漏電起痕現象尤為隱蔽和危險。在戶外，絕緣子長期暴露于風雨、霧霾和工業排放物中；在室內，電器內部的塑料件也可能因凝露或清潔劑殘留而受到污染。在這些情況下，材料表面會形成一層薄薄的電解液，在電場作用下，這層液膜會因焦耳熱而局部蒸發，形成干燥帶。干燥帶兩端的電壓梯度極高，足以擊穿空氣產生局部電弧。這種電弧溫度極高，會迅速侵蝕材料表面，使其碳化，碳化物又進一步增強了表面的導電性，形成惡性循環，直至絕緣完全喪失。

GB/T 6553橡塑塑料單工位漏電起痕檢測儀BLD-6000V的設計初衷，正是為了在實驗室環境中，將這一復雜且隨機的自然過程，轉化為一個可控、可重復、可量化的標準測試。它將不可預測的現場故障，轉變?yōu)橐幌盗袊乐數目茖W數據。通過模擬從液滴形成、干燥帶出現、局部放電到最終電痕貫穿的完整鏈條，研究人員可以清晰地觀察到材料在不同電壓等級和污染程度下的耐受極限。這對于開發新型耐漏電起痕材料、優化現有材料配方、以及為特定應用場景選擇最合適的絕緣材料，都具有重要的指導意義。

二、符合的國際與行業標準

標準化是現代工業的通用語言，也是確保測試結果公正、可比、權威的基礎。一臺優秀的漏電起痕檢測儀，其設計和功能必須與主流的國際、國家標準保持高度一致。BLD-6000V正是這一理念的踐行者，其核心設計嚴格遵循了GB/T 6553-2003及IEC 60587:1984《評定在嚴酷環境條件下使用的電氣絕緣材料耐電痕化和蝕損的試驗方法》中所規定的有關條款。

GB/T 6553-2003作為中國國家標準，為國內電工電子產品、家用電器及其材料的耐電痕化性能測試提供了法定依據。而IEC 60587作為國際電工委員會發布的標準，則在全球范圍內被廣泛采納。設備對這兩項標準的兼容，意味著使用它進行的測試，其結果不僅在國內具有權威性，在國際貿易和技術交流中同樣具備認可度。這為材料制造商和產品出口商提供了一站式的測試解決方案，無需為滿足不同市場的準入要求而購置多臺設備，極大地節約了成本，提升了效率。

三、核心工作原理與試驗邏輯

該檢測儀的核心工作原理，是模擬在工頻（48Hz - 62Hz）交流或直流電壓下，液體污染物與傾斜試樣表面相互作用，導致材料發生電痕化和蝕損的物理化學過程。試驗時，將規定尺寸的試樣以45°角傾斜放置，在其上端固定一個特定形狀的電極，下端放置另一個電極。然后，通過一個精密的滴液系統，將規定濃度的電解液（通常為0.1%氯化銨溶液）以恒定的流速滴落在試樣表面。

在電場和重力的共同作用下，電解液會沿著試樣表面向下流動，形成一個連續的導電液膜。由于液膜電阻的存在，電流通過時會產生熱量，導致液膜局部蒸發變薄，形成“干燥帶”。干燥帶的電阻遠大于濕潤區域，因此幾乎全部電壓都施加在了這個狹窄的干燥帶上。當電場強度超過空氣的擊穿場強時，干燥帶就會被擊穿，產生微小的電弧或火花放電。這種放電伴隨著高溫和活性粒子，會侵蝕試樣表面，使其發生化學分解和碳化。隨著時間的推移，碳化路徑會逐漸向下延伸，最終連接上下兩個電極，形成一條永久性的導電通道，導致試樣被擊穿。設備通過監測回路電流的變化，來精確判斷這一擊穿時刻，并記錄下試驗時間或所施加的電壓，以此作為評價材料耐漏電起痕性能的指標。

四、詳細的試驗過程解析

一個完整的漏電起痕試驗是一個嚴謹且程序化的過程，旨在確保結果的可重復性。試驗開始前，需根據標準要求制備試樣，并配置好濃度為0.1%的氯化銨溶液。將試樣以45°角安裝在試驗箱內的夾具上，確保上下電極與試樣表面接觸良好。隨后，將電解液注入儲液箱，并啟動蠕動泵進行“手動排液”，以排除管路中的空氣，確保液滴能夠穩定、連續地滴落。

試驗參數設置是關鍵一步。操作人員需通過觸摸屏設定試驗電壓（在1000V至6000V范圍內選擇）、污染液的流速（如0.075mL/min或更高）、報警電流閾值（通常為60mA）以及報警延時時間（如2秒）。一切準備就緒后，關閉試驗箱門，啟動試驗。設備會自動施加設定電壓，并啟動蠕動泵開始滴液。在試驗過程中，系統會實時監控流過試樣的電流。只要電流未超過報警閾值，試驗就會持續進行，直到達到預設的總時間。一旦電流超過設定值并持續超過延時時間，系統會立即判定試樣失效，自動切斷高壓電源，并觸發聲光報警，同時在屏幕上記錄下失效時間。整個過程高度自動化，最大限度地減少了人為因素的干擾。

五、適用的材料范圍

BLD-6000V的適用范圍覆蓋了絕大多數在嚴酷環境下使用的固體電工絕緣材料。對于高分子聚合物領域，無論是熱塑性塑料（如聚乙烯PE、聚丙烯PP、聚氯乙烯PVC）還是熱固性塑料（如酚醛樹脂PF、環氧樹脂EP），該設備都能有效評估其在電場和電解液聯合作用下的耐受能力。這對于評估電器外殼、接線端子、開關面板等部件的長期可靠性至關重要。

此外，該設備也適用于測試各種絕緣漆、樹脂灌封料固化后的性能，以及層壓板、絕緣紙板、橡膠等復合材料。在電力行業，用于制造戶外絕緣子、電纜附件的硅橡膠、乙丙橡膠等材料，其耐漏電起痕和耐蝕損性能是衡量其質量的核心指標，必須通過此類嚴格的測試來驗證?？梢哉f，任何可能暴露在潮濕、污染環境中的電氣絕緣部件，其材料的篩選和驗證都離不開這臺設備的支持。

六、高壓發生系統的技術特性

高壓發生系統是整臺設備的“心臟”，其性能直接決定了試驗電壓的穩定性和準確性。BLD-6000V采用先進的電子調壓與高壓變壓器技術，構建了一個穩定可靠的高壓電源。系統以交流220V為輸入，能夠產生1000V至6000V范圍內連續可調的交流或直流高壓。這一寬泛的電壓范圍，使得設備既能滿足常規材料的測試需求，也能為研究材料在極限電壓下的失效行為提供條件。

為了保證試驗電壓的精確性，系統內置了高精度的電壓傳感器和閉環反饋控制電路。它能實時監測輸出電壓，并與設定值進行比較，一旦出現偏差，立即進行動態調整。這使得試驗電壓的控制誤差被嚴格控制在1%以內。即使在長時間試驗或電網電壓波動的情況下，也能確保施加在試樣兩端的電壓恒定不變，從而保證了電場強度的穩定，為獲得可重復的試驗結果奠定了堅實基礎。

七、電流控制與測量精度

在漏電起痕試驗中，電流是判斷試樣是否失效的唯一客觀依據。因此，對電流的精確測量和邏輯判斷至關重要。設備內置了高靈敏度、高穩定性的電流檢測模塊，能夠?qū)崟r、準確地監測流過試樣的泄漏電流。

根據標準要求，當試驗回路中的電流達到或超過1A并持續2秒后，繼電器應動作切斷電壓。而在實際的材料性能評估中，通常會設定一個更低的報警電流閾值，如60mA。設備允許用戶根據試驗需求設置報警電流和報警延時時間。當實時電流超過設定閾值并持續超過延時時間，系統會立即判定試樣已被擊穿，并執行保護動作。這種精確的電流監測和可編程的邏輯判斷，確保了失效判定的準確性和一致性，避免了因瞬時干擾電流而導致的誤判。

八、電極系統的設計與規格

電極是產生電場和引導電解液的關鍵部件，其材質、形狀、尺寸和安裝方式對試驗結果有著決定性的影響。本設備嚴格遵循GB/T 6553標準要求，配備了專用的不銹鋼電極。電極的厚度為0.5mm，其他尺寸也均按照標準精確加工，以確保電場分布的規范性。

一個關鍵的設計是上下電極之間的距離，被精確設定為50±0.5mm。這個距離與45°傾斜的試樣相結合，共同決定了電解液在試樣表面的流動路徑和電場梯度。電極通過專門的夾具固定在試樣表面，確保在整個試驗過程中接觸穩定，不會因電解液的沖刷或材料的蝕損而發生位移。這種標準化的電極系統，是保證不同實驗室、不同批次試驗結果具有可比性的前提。

九、滴液系統的設計與控制

滴液系統是模擬環境污染的核心部分，其穩定性和精確性直接關系到試驗的成敗。BLD-6000V采用精密的蠕動泵作為動力源，通過硅膠管輸送電解液。蠕動泵的優點是流量穩定、易于控制，且電解液只流經泵管，不會污染泵體，便于清洗和維護。

系統可以精確控制污染液的流速，提供0.075、0.15、0.30、0.60、0.90mL/min等多種可選流速，以適應不同嚴酷等級的試驗要求。滴液裝置的高度可調，確保液滴能夠準確地滴落在上電極下方的試樣表面。在試驗開始前，操作人員可以通過“手動排液”功能，預先排出管路中的空氣，確保液流的連續性和穩定性。試驗結束后，系統還建議使用蒸餾水清洗管路，防止氯化銨溶液結晶堵塞管路或腐蝕部件。

十、觸摸屏人機交互界面

為了提升用戶體驗和操作效率，該設備引入了現代化的觸摸屏控制技術。整個試驗過程，從參數設置、試驗啟動到結果查看，都可以通過一塊高靈敏度的彩色觸摸屏完成。主界面設計簡潔直觀，提供了“直流試驗”和“交流試驗”兩種模式入口，以及“總電源啟動”、“蠕動泵電源”等核心控制按鈕。

進入試驗運行界面后，屏幕會以圖形化的方式實時顯示試驗狀態，包括當前電壓、當前流量、實時電流以及試驗時間。五個獨立的試驗工位（A/B/C/D/E）的狀態一目了然，每個工位都可以獨立設置報警電流。參數設置界面則允許用戶精確地設定試驗電壓、污染物流速、報警延時和試驗總時間。這種圖形化、菜單式的操作方式，極大地降低了操作人員的培訓成本，減少了人為誤操作的可能性，使得整個試驗過程透明化、數據化。

十一、多重安全防護機制

高壓試驗設備，安全永遠是第一位的。BLD-6000V構建了硬件與軟件相結合的、多層次的安全防護體系，確保在任何異常情況下，都能有效保護操作人員和設備本身的安全。

首先是過流保護。當試驗回路電流異常增大，超過1A并持續2秒后，系統會立即切斷高壓輸出，防止設備因短路電流沖擊而損壞。其次是安全門聯鎖保護。試驗箱門上裝有高可靠性行程開關，一旦箱門被打開，無論設備處于何種狀態，高壓電源都會被立即切斷，確保操作人員無法接觸到高壓部件。此外，試驗箱頂部設有排煙管接口，可連接排風裝置，將試驗過程中可能產生的少量有害氣體（如臭氧、氯氣）排出室外，保障實驗室的空氣質量。

十二、試驗數據的記錄與分析

在數據驅動的時代，測試的價值不僅在于得到一個“合格/不合格”的結論，更在于對過程數據的深度挖掘。該設備具備完善的數據記錄和報警查詢功能。在“報警界面”，系統會以列表形式詳細記錄每一次報警事件，包括報警產生的時間、對象、類型、當前值、界限值以及報警描述。

這些數據為后續的失效分析提供了寶貴的線索。例如，通過分析報警電流的波形和持續時間，可以判斷材料是發生了瞬間擊穿還是緩慢的碳化過程。雖然設備本身可能不直接生成復雜的曲線圖，但這些離散的報警數據點，足以幫助研究人員追溯試驗過程，分析材料在不同階段的性能表現。對于需要長期質量追溯的企業來說，這些自動記錄的數據比人工記錄更加客觀、可靠，不易出錯。

十三、設備的安裝與環境要求

為了確保設備能夠長期穩定地運行，并輸出準確可靠的測試數據，一個合適的安裝環境是必不可少的。設備應放置在干燥、通風良好且無腐蝕性氣體的室內環境中。環境濕度過高可能會導致高壓部件表面爬電，影響測試精度，甚至損壞設備。

電源方面，需要提供穩定的單相交流220V、50Hz電源，電源容量應不小于5.5KVA（25A）。建議配備良好的接地線，接地電阻應小于4Ω，以確保設備外殼可靠接地，保障人身安全。設備應水平放置，周圍應留有足夠的空間，以便于散熱、操作和維護。雖然設備內部已經做了電磁兼容設計，但在安裝時仍建議遠離強電磁干擾源，以免對精密的控制電路產生干擾。

十四、日常維護與保養建議

精密的儀器需要精心的呵護。良好的日常維護不僅能延長設備的使用壽命，更是保證測試數據長期準確、穩定的關鍵。

首先是滴液系統的維護。由于電解液（氯化銨溶液）具有腐蝕性，每次試驗結束后，都應使用蒸餾水清洗儲液箱和蠕動泵管路，防止溶液結晶堵塞管路或腐蝕部件。其次是電極的清潔。電極在長期使用后，表面可能會被電弧燒蝕或附著碳化物，需要定期檢查并使用細砂紙或?qū)Ｓ霉ぞ哌M行清潔，以保證其表面光潔和尺寸符合標準要求。試驗箱內部也應保持清潔，避免積塵導致高壓漏電。觸摸屏表面應使用柔軟的干布擦拭，避免使用酒精、汽油等有機溶劑。

十五、標準配置清單

為了幫助用戶快速開展工作，設備出廠時配備了一整套完整、周到的標準配件，涵蓋了從安裝、測試到安全防護的每一個環節。

標準配置包括：試驗主機（燃燒箱）一臺，集成了控制系統、高壓發生器、滴液系統和人機界面；不銹鋼電極兩對，滿足標準測試及備用需求；高壓保險絲一個，作為過流保護的最后一道防線；氯化鈉一瓶（注：實際試驗應使用氯化銨，此處可能為裝箱單筆誤或用于其他目的，應以說明書為準），用于配置電解液；濾紙一包，用于輔助試驗；水箱（儲液箱）一個；蠕動泵一臺；排煙管一根，用于連接排風系統；產品使用說明書一份，詳細介紹了設備的技術參數、操作流程、維護保養方法和常見故障排除；產品合格證一份，證明該設備已經過出廠檢驗，各項技術指標均符合標準要求。

性能參數

• 箱體內容積：帶玻璃觀察門

• 電氣規格：1000～6000V（交直流　電壓精度：1%）連續可調，當試驗回路中，短路電流達到或超過 1A 持續 2S后，繼電器動作，切斷電壓，報警指示試品不合格；

• 電極規格：厚度為 0.5mm，其它尺寸按照標準要求制作，上、下電極之間的間距為 50±0.5mm；

• 滴液裝置：滴液裝置高度可調，污染液流速0.075、0.15、0.30、0.60、0.90mL/min可調，

• 試驗時間：0~9999min可設置

• 濾紙尺寸：按標準要求制做，濾紙厚度為 0.15～0.17mm；

• 箱體材料：鐵板噴涂；

• 電 源：AC 220V / 50Hz/25A。
