絕緣材料耐電弧性能測試儀 BDH-20KV 是一款面向固體電工絕緣材料高壓小電流間歇耐電弧評定的試驗設備，交流輸出 0–20 kV 連續可調，支持 GB/T 1411-2002、IEC 61621、ASTM D495、IPC-650、JEC 149、UL 746A 等多套標準方法，適用于電機、電器、家用電器等行業中塑料、薄膜、樹脂、膠黏劑、云母、陶瓷、玻璃、絕緣油、絕緣漆、紙板等介質的耐電弧性能測試。

一、為什么固體絕緣材料必須做耐電弧評定

在高壓電氣設備的真實服役環境里，電弧并不罕見。繼電器觸點開斷、斷路器分合閘、變頻器直通、充電樁功率模塊動作、航空交流線束的瞬態故障，都會在絕緣件表面或近表面誘發高壓小電流電弧。電弧核心溫度可達 3000–8000 ℃，作用在絕緣材料表面時，會觸發局部熱降解、氧化、分子鏈斷裂、揮發物逸出、碳化堆積，最終形成一條連接兩電極的導電碳跡——業內稱為"爬電"或"電痕化"，一旦碳跡貫通，絕緣電阻驟降，短路、起火、設備報廢會接連發生。

工程上對絕緣件的耐電弧要求有明確分級。以中低壓開關設備為例，支撐件、滅弧室隔壁、相間隔板這類長期處在潛在弧區的零件，一般要求耐電弧時間不低于 180 秒，也就是至少扛過 GB/T 1411 前三階段的間歇電弧而不形成導電通道；高性能配方往往要求扛滿 420 秒七階段全程。家用電器與低壓電器行業則更多引用 UL 746A 的 HA / HB / HC 分級，HA 級要求耐電弧 ≥ 420 秒，HC 級僅有 70–120 秒，低于 70 秒的材料基本不被允許用在有起弧風險的絕緣部位。

800 V 高壓架構普及之后，連接器與匯流排表面的"表面失效"反而比體絕緣擊穿更常見——濕氣、灰塵、鹽霧讓表面漏電流抬升，微小電弧沿面爬走，燒蝕塑料形成碳跡。這時候工程師手里的兩張牌是 CTI（相比電痕化指數）和 ASTM D495 耐電弧時間，兩者互為補充而非替代：CTI 管的是濕式污染爬電，D495 / GB 1411 管的是干式高壓小電流電弧，選型時兩張數據都得看。

這也解釋了為什么一臺合規的絕緣材料耐電弧性能測試儀，是材料廠 QC、家電/電機/開關柜企業進料檢驗、第三方檢測實驗室安規認證的共用基礎設施。

二、耐電弧測試的標準

目前業界主流的干式高壓小電流耐電弧方法，集中在三套標準里，彼此同源但參數有差異，采購設備前必須先厘清自己要覆蓋哪幾套。

GB/T 1411-2002《干固體絕緣材料 耐高電壓、小電流電弧放電的試驗》，等同采用 IEC 61621:1997，歸口在全國電氣絕緣材料與絕緣系統評定標委會，2003-01-01 實施，2021 年復審結論"繼續有效"。這套標準把測試分成 7 個階段、每階段 60 秒、累計最長 420 秒，前 3 階段為間歇電弧、后 4 階段為連續電弧，電流從 10 mA 逐級抬到 40 mA，是國內電工塑料、層壓板、絕緣漆、云母制品最常引用的版本。

四類典型失效模式

耐電弧試驗里材料"掛掉"的樣子并不是只有一種，ASTM D495 給了四類的清晰劃分，對讀報告很有用：

1. 無機介質熾熱型——很多無機介電體在電弧下會燒紅、暫時導電，冷卻后又回到絕緣態，屬于"假失效"，報告里要單獨標注。

2. 有機引燃型——部分有機復合物在沒看到明顯導電碳跡前就直接燒起來了，判定同樣是失效。

3. Tracking 細絲型——兩電極之間拉出一根細炭絲，是最經典的"爬電"樣子。

4. 表面碳化型——表面逐步堆積碳直到足夠導電，是多數電工塑料的常見死法。

同一種材料在不同標準下可能落在不同檔，原因之一就是失效模式會被電極壓力、間距、波形、是否加表面污染這些因素撬動。

三、GB/T 1411-2002 的七階段程序

GB/T 1411 與 IEC 61621 的七階段是這臺設備最核心的"標準動作"，理解每一段在干什么，才能看懂試樣報告上的秒數意味著什么。

第一階段（1/8–10）：電弧電流 10 mA，通斷時序為 1/8 秒導通、7/8 秒斷開，本階段持續 60 秒，累計 60 秒。這是最溫和的一段，目的是把"對輕微間歇放電敏感"的材料先篩一層——芳香族含量低、熱穩定性差的配方往往在這里就開始冒煙或炭化。

第二階段（1/4–10）：電流仍為 10 mA，通斷改為 1/4 秒通、3/4 秒斷，持續 60 秒，累計 120 秒。占空比抬了一點，熱累積開始上來。

第三階段（1/2–10）：電流 10 mA，通斷 1/2 秒通、1/2 秒斷，持續 60 秒，累計 180 秒。到這里間歇電弧的占空比已經 50%，很多中端配方的電工塑料會在這段的尾端或剛跨進第四階段時崩掉。

第四階段（10）：電流 10 mA，改為連續導通不再斷續，持續 60 秒，累計 240 秒。從"閃一下歇一下"切換到"一直烤"，熱輸入斜率陡增，是大量試樣的真實失效高發區。

第五階段（20）：電流抬到 20 mA，連續電弧，持續 60 秒，累計 300 秒。

第六階段（30）：電流 30 mA，連續電弧，持續 60 秒，累計 360 秒。

第七階段（40）：電流 40 mA，連續電弧，持續到試樣失效或跑完 420 秒全程。能扛滿 420 秒不形成導電通道的，屬于耐電弧第一梯隊，HA 級物料常見此表現。

?? 一個容易被報告誤讀的細節：ASTM D495 明確指出，"兩個階段交界處多撐幾秒"比"同一階段內多撐幾十秒"更能拉開材料檔次。比如 178 秒→182 秒（跨過第四階段門檻）的差距，比 174→178 秒（還在第三階段內部）的差距評價權重更高。所以看報告別只比總秒數，要看"倒在哪一階段"。

GB/T 1411-2002 相對于 1978 老版有四處在設備層必須落實的改動，這也是為什么老設備不能直接拿來做 2002 版試驗：電極直徑從 φ2.5 改成 φ2.4 ±0.05 mm、電極對試樣壓力定為 0.5 ±0.05 N、電極間距從 6.0 ±0.1 mm 改成 6.35 ±0.1 mm、第一階段通斷從老的"1/4 通 7/4 斷"改成"1/8 通 7/8 斷"。BDH-20KV 的電極規格書里這幾項全部對齊 2002 版。

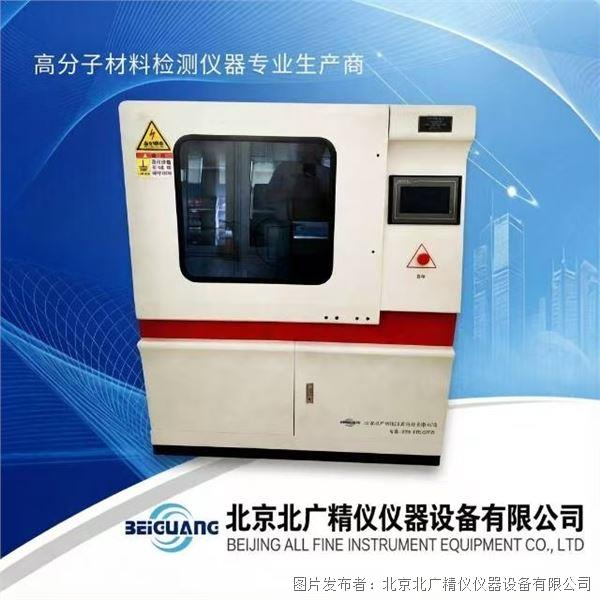

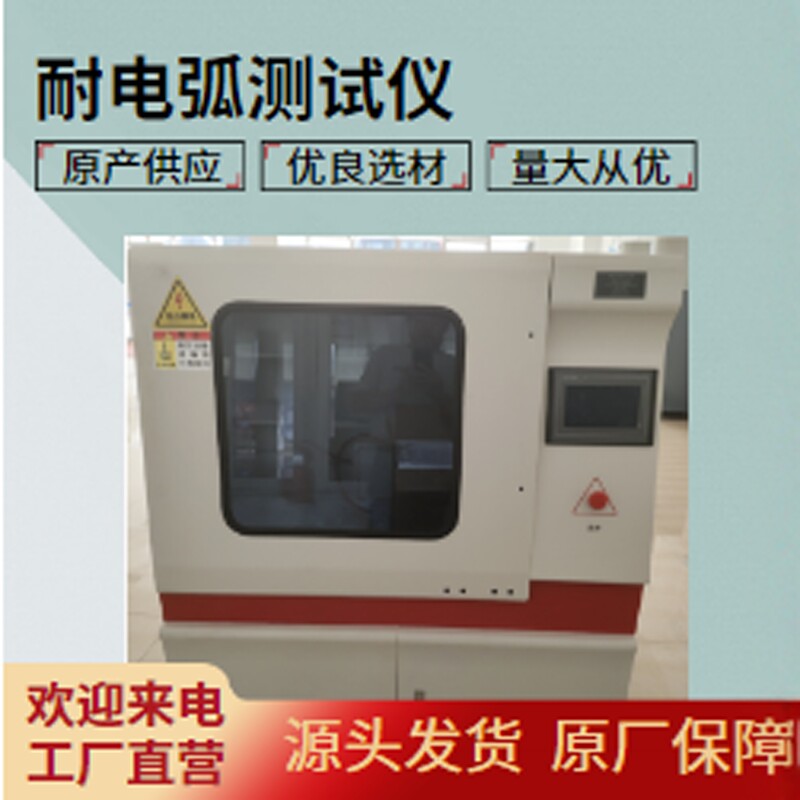

四、BDH-20KV 設備本體結構

把企業標識拿掉以后，這臺儀器的硬件骨架可以拆成五個模塊來看。

高壓發生與調壓模塊。輸入交流 220 V，內置 2 kVA 容量的高壓發生器，輸出交流 0–20 kV 連續可調，電壓控制誤差優于 2%。20 kV 的上限不是隨便標的——要覆蓋 IEC 61621 / ASTM D495 常見的 12.5 kV 測試還有余量，同時也給 IPC-650、部分定制方法的升壓留了頭。

電弧通斷與電流控制。試驗電流設 10 / 20 / 30 / 40 mA 四檔可選，電流控制精度優于 ±10%，電流測試精度優于 ±1.5%。通斷部分用電子式或高精度斷續器實現，電弧通斷時間誤差 < 5 ms——這一項很關鍵，因為前三個間歇階段的通斷窗口最小只有 1/8 秒（125 ms），如果通斷抖動大，占空比就漂了，不同設備之間的復現性會塌。

電極組件。標配兩套電極：不銹鋼板狀電極 25.4 × 12.7 × 0.15 mm，配鎢鋼電極 φ2.4 × 70 mm，電極配置角 110°，單電極重量 50 g。鎢鋼電極負責起弧，不銹鋼板狀電極用于部分標準里的板-棒或板-板構型。電極距離出廠設為 6.35 ±0.1 mm 且可調，對應 GB/T 1411-2002 的間距要求。

觸控與程序控制。人機界面為觸摸屏，支持"手動單階段"與"自動全程七階段"兩種運行模式，也可以由用戶自定義電流與通斷時間做對比試驗（非標方法需在報告里注明實際參數）。

安全五重保護：超壓保護、過流保護、短路保護、安全門開啟保護、軟件誤操作保護，再加一支樹脂式放電棒配套。耐電弧試驗雖然電流只有幾十毫安，但電壓到 20 kV，試樣擊穿瞬間或試驗結束時高壓電容殘壓都不小，放電棒是必用的。

五、性能參數專區

1. 輸入電壓：交流 220 V

2. 輸出電壓：交流 0–20 kV

3. 電器容量：2 kVA

4. 試驗方式：間歇電弧，連續電弧

5. 試驗電流：10 mA / 20 mA / 30 mA / 40 mA 可選

6. 試驗電壓控制誤差：優于 2%

7. 電弧通斷時間誤差：< 5 ms

8. 試驗電壓連續可調：0–20 kV

9. 電流控制精度：優于 ±10%

10. 電流測試精度：優于 ±1.5%

11. 電流對試驗壓力：0.5 ± 0.05 N

12. 電極規格：不銹鋼板狀電極 25.4 mm × 12.7 mm × 0.15 mm；鎢鋼電極 2.4 mm × 70 mm；電極配置角 110°；電極重量 50 g

13. 電極距離：6.35 ± 0.1 mm（可調）

14. 安全防護措施：（1）超壓保護 （2）過流保護 （3）短路保護 （4）安全門開啟保護 （5）軟件誤操作保護

六、適用材料與分子層面的失效機理

BDH-20KV 的適用清單在原文檔里列了塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣油、絕緣漆、紙板九大類，下面把每一類的"電弧下會怎么死"拆開講，這部分是選型與讀報告最有價值的地方。

6.1 熱固性塑料與層壓板（環氧、酚醛、不飽和聚酯）

環氧樹脂在電弧高溫下會先分解出揮發性產物，隨后表面形成多孔碳化層，孔隙率隨時間抬升、表面電阻下降、粗糙度增加，最終局部失效區貫通——IEEE 對環氧浸漬紙套管做過電弧燒蝕實驗，結論就是這個路徑。熱固性因為交聯密度高、分解溫度高，在 GB 1411 里的復現性被 IEC 61621 評為"可接受"，是這套方法的主場材料。

6.2 熱塑性塑料（PC、PA、PBT、PPS 等）

IEC 61621 原文就提醒：熱塑性在本方法里試驗結果變異大，復現性不如熱固性，最好別用這套方法評熱塑性；如果非要測，必須通過電極壓力控制和"電極壓入深度"來壓制變異。背后是分子機理的差異：

• 脂肪族聚合物（如純 PA66、PA6）主鏈是亞甲基+酰胺，沒有苯環。電弧燒蝕時傾向解聚成 CO?、水汽、小分子胺揮發掉，不在表面留碳渣，看起來"燒沒了"而不是"炭化成通路"，所以耐電弧秒數有時反而不低，但機械孔已廢。

• 芳香族聚合物（PC、PPS、LCP 等含苯環）在電弧下側基先脫，主鏈環化形成共軛炭結構，炭化速度可控但一旦突破臨界點往往脆性斷裂。一個反直覺的點：PPS 純樹脂 CTI 只有 100–150 V（PLC 4），就是因為苯環在微弧下易交聯碳化，800 V 平臺連接器如果只看"PPS 耐高溫耐化學"就盲選，間距不夠會翻車。

• 無機填充增強塑料：氧化鋁、氮化硅、滑石粉這類填料抬熱穩定性，但填料-基體界面容易成為電弧侵蝕的微裂紋源，配方設計時要平衡。

6.3 樹脂膠與絕緣漆（三防漆、滴浸樹脂、無溶劑漆）

這類材料往往涂在繞組、PCBA、母排上，膜厚從幾十微米到幾百微米不等。電弧下失效路徑是：樹脂熱解→膜層起泡剝落→底層導體裸露→爬電。三防漆送 GB 1411 時要注意試樣制備——漆膜一般要涂在標準基板上雙層疊厚到可獨立成膜再切樣，否則基板本身會搶戲。

6.4 云母、陶瓷、玻璃

無機介質的典型失效是"熾熱型"：電弧打上去局部燒紅導電，撤弧冷卻又回去。讀報告時要區分"真形成導電碳跡"和"無機熾熱假失效"，前者算掛、后者很多標準允許繼續跑。這類材料耐電弧秒數普遍能拉滿 420，但脆，機械沖擊是另一碼事。

6.5 絕緣油、紙板

油一般做"油+紙板"組合試樣，模擬變壓器套管的工況。紙板單獨送 GB 1411 時要嚴格控制含水率與浸油飽和度，否則秒數飄得很厲害。

七、試樣制備與狀態調節

很多實驗室復現性差，問題不出在設備而在試樣。GB/T 1411-2002 與設備配套 SOP 的共識要求如下：

• 自撐固體（塑料、層壓板、云母板、陶瓷片）：推薦尺寸不小于 50 mm × 50 mm，厚度通常取 3 mm ± 0.2 mm，其他厚度要在報告里注。表面平整、無氣泡、無雜質、無劃痕、無加工灼傷。從板材上切下來用鋸或銑，切口打磨去毛刺但別過度破壞表層。

• 薄膜與薄板：可按標準疊層粘成可自撐厚度再切，粘接劑不能搶戲。

• 狀態調節：溫度 23 ± 2 ℃、相對濕度 50 ± 5 % 下處理 ≥ 24 h，再進試驗艙。

• 平行樣：GB/T 1411-2002 要求至少 5 個平行樣，報告中位值、最小值、最大值；老版 1978 是 10 次取平均，注意不要混。

試樣裝到 BDH-20KV 試驗臺上后，先調電極間距到 6.35 mm、電極壓力 0.5 N、電極配置角 110°，確認鎢電極尖與試樣表面接觸狀態一致，再啟動程序。

八、操作流與安全邏輯

標準七階段全自動跑是最常用模式，流程串起來是：

試樣裝夾 → 電極定位（間距 6.35 / 壓力 0.5 N / 夾角 110°）→ 關安全門 → 觸控屏選"自動全程"→ 設電壓上限（一般 12.5 kV 左右，依標準）→ 啟動 → 設備按 1/8–10 → 1/4–10 → 1/2–10 → 10 → 20 → 30 → 40 自動切，每階段 60 s → 中途如果出現過流（炭化通路形成、回路電流跳升）、熄弧不重燃、引燃且撤弧后仍燃超閾值，任一種都判失效、自動停表并記錄秒數 → 試驗結束先用樹脂放電棒對高壓端放電 → 取試樣、拍照、記錄表面形貌。

安全五重里"安全門開啟保護"和"軟件誤操作保護"是針對新手最實用的兩項——門沒關死高壓送不出來，參數設錯（比如電壓先給到 20 kV 再按啟動）軟件會攔截。但即便如此，操作人員離開前仍要用放電棒碰一下電極，20 kV 殘壓打人手會麻到甩開。

九、失效判讀與數據離散處理

BDH-20KV 的失效判據按 GB/T 1411 與通用實踐取三條：

1. 過流動作——試樣表面炭化形成導電路徑，回路電流明顯增大，過流繼電器動作，自動停機。這是最常見的"真失效"。

2. 熄弧不重燃——電弧因表面碳化/燒蝕導致間隙特性改變，電源供得出電壓但拉不起弧，監測窗口內不重燃，判失效。

3. 引燃不滅——材料被引燃，撤弧后持續燃燒超產品標準允許時間（一般參照相關標準，常見 30 s 或 60 s 閾值），判失效。

三組平行樣結果如果跨度很大（比如 98 / 167 / 381 s），先回頭查四件事：試樣厚度是否一致、電極壓力是否真的 0.5 N、表面是否有加工灼傷或指紋油污、狀態調節濕度是否漂了。熱塑性尤其敏感，IEC 61621 直接說熱塑性在本方法里復現性不佳，這類情況報告里要注明"變異系數大，建議增樣或改用其他方法比對"。

十、行業應用場景拆分

電機與變壓器行業——繞組滴浸樹脂、槽楔、絕緣紙板的耐電弧是 F 級/H 級電機升級的常測項，涉及 GB/T 1411 + IEC 61621。

低壓開關與母線槽——斷路器滅弧室隔壁、相間隔板、觸頭支架，耐電弧要求 ≥ 180 s 是常規門檻，高分斷能力產品往 300–420 s 推，對應 HA 級。

家用電器——UL 746A 路徑，塑殼、端子臺、繼電器底座送 D495 拿 PLC 等級，出口北美必備。

新能源汽車與充電樁——功率模塊、DC/DC 變壓器、高壓連接器、匯流排絕緣件，800 V 架構下 CTI + D495 雙指標壓著，耐電弧時間 < 120 s（HC 級）的基本被淘汰出高壓弧區。

航空航天線束——Lectromec 等機構指出，航空交流線束幾十年材料沒大換，但更高電壓平臺（> 230 VAC）出現后，D495 數據被重新翻出來做篩查，雖然 ASTM 自己說這方法不預測其他類型電弧，但作為預篩仍夠用。

PCB 基板與三防漆——IPC-650 路徑，FR-4、高 Tg 料、聚酰亞胺軟板、三防漆涂層都會送這一臺。

十一、同類設備選購時的六個暗維度

如果你不是在給 BDH-20KV 寫推廣，而是在幫實驗室挑"絕緣材料耐電弧性能測試儀"，下面這幾個參數比"20 kV / 40 mA 夠不夠"更能看出設備底子：

• 電壓控制誤差：優于 2% 是 GB 1411 檔，差的能做到 5% 就別進實驗室了。

• 通斷時間誤差：前 3 階段最小窗口 125 ms，誤差 < 5 ms 才穩；寫"優于 10 ms"的設備在 1/8 段占空比會漂 8% 以上。

• 電流測試精度 vs 控制精度：控制是"我讓你出 10 mA"，測試是"實測回來多少"，后者 ±1.5% 比前者 ±10% 更難做，讀報告可信度靠這條。

• 電極合規性：φ2.4 mm、0.5 N、6.35 mm、110° 這四項是 GB/T 1411-2002 的硬指標，少一項就不是 2002 版設備。

• 保護邏輯：超壓/過流/短路/門禁/軟件五重是 baseline，缺門禁的別放無看守實驗室。

• 程序靈活性：只給"七階段自動"不夠，最好留"手動單階段 + 自定義電流/通斷"接口，做配方研發時對比試驗要用。

BDH-20KV 在以上六項里都踩在了國標線上，這也是它敢同時掛 GB / IEC / ASTM / UL / IPC / JEC 六套方法的原因——方法越多，對電極、通斷、電流這三項的精度綁架越狠。

十二、校準與日常維護

• 電壓校準：每年一次用高壓分壓器在 5 / 10 / 15 / 20 kV 四點核查，誤差超 2% 要調。

• 電流校準：10 / 20 / 30 / 40 mA 四檔用精密毫安表或標準電阻核查，測試精度盯 ±1.5%。

• 通斷時間：示波器抓 1/8 段的通 125 ms / 斷 875 ms，抖 > 5 ms 要查斷續器。

• 電極磨損：鎢尖燒蝕后直徑會變大、尖端圓角化，間距與起弧特性跟著漂，建議每 50 次試樣或每 3 個月換一套，不銹鋼板狀電極變形也要換。

• 放電棒：樹脂式放電棒本體要定期檢查表面龜裂，裂了就換——20 kV 下殘壓夠把人彈開。

• 環境：試驗艙附近不要有強風直吹電弧區（影響電弧形態），但整體房間要有效排風，把電弧分解的微量氣態產物抽走。
