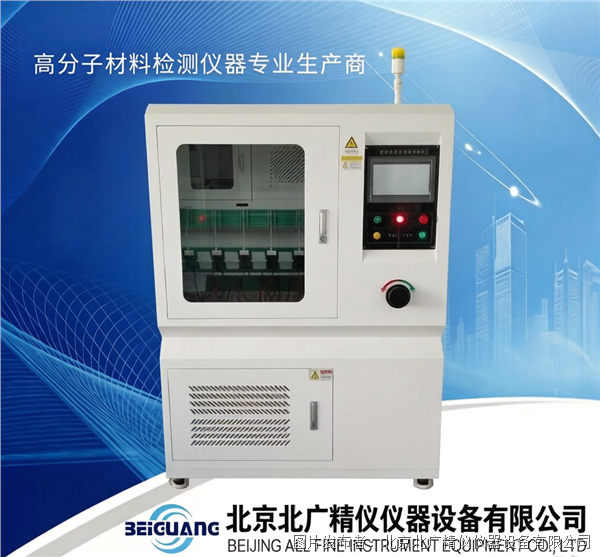

隨著現代電力電子技術的發展，對絕緣材料在潮濕和污染環境下的性能要求日益嚴苛。傳統的干態絕緣測試已無法滿足復雜工況下材料性能的評估需求。本試驗儀的設計初衷，正是為了解決固體絕緣材料在電場和電解液聯合作用下的耐漏電起痕性能測試問題。在實際應用中，無論是戶外高壓絕緣子，還是家用電器內部的塑料支架，都可能面臨凝露、鹽霧或工業粉塵污染的風險。通過模擬這種極端的物理化學環境，我們可以觀察材料表面從濕潤、形成電解液膜，到產生局部放電、電火花，最終形成碳化導電通路的整個過程。這對于預防電氣火災、保障人身安全具有重要的現實意義。GB/T4207-2022聚合物絕緣材料的漏電起痕試驗儀BLD-6000V不僅僅是一臺測試儀器，更是連接材料微觀結構與宏觀電氣性能之間的橋梁，幫助工程師理解材料在電化學腐蝕下的降解機理。
二、符合的國際與行業標準
為了確保測試數據的通用性和權威性，該設備在研發過程中嚴格參照了多項國內外主流標準。它完全適應GB/T4207-2022《固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法》的要求，這是國內絕緣材料測試的基礎性標準。同時，為了適應全球化貿易的需求，設備也兼容IEC 60112:2020等國際通用標準。這意味著，使用同一臺設備，用戶可以根據不同的客戶群體或產品認證要求，靈活切換測試模式，出具符合相應標準規范的檢測報告，極大地提高了實驗室的利用率和檢測效率。
三、核心工作原理與試驗邏輯
該試驗儀的核心工作原理基于電場與電解液的聯合作用。通過高壓電源在兩個特定的鉑電極之間施加交流電壓，并定時、定量地向電極下方的試樣表面滴加規定濃度的電解液（通常為0.1%氯化銨溶液）。電解液在電場作用下會在試樣表面形成導電液膜，并可能引發局部放電。這種放電產生的熱量會使電解液蒸發，同時也會侵蝕材料表面。如果材料的耐漏電起痕性能不足，其表面會逐漸碳化，形成一條永久性的導電通路，即“電痕”。通過記錄試樣從開始試驗到形成電痕或達到規定滴液數所經歷的電壓值或時間，來量化材料的耐漏電起痕性能。
四、詳細的試驗過程解析
試驗過程被設計為一個嚴謹的程序化測試，旨在模擬漏電起痕的漸進過程。操作人員首先將制備好的試樣安裝在試驗箱內，并調整好電極間距和壓力。然后，配置好標準濃度的電解液，并注入儲液箱。在觸摸屏上設置好試驗電壓、滴液間隔時間（通常為30秒）和總試驗時間。啟動試驗后，蠕動泵會精確地將電解液通過滴液針頭滴落在試樣表面兩電極之間。設備會實時監測試樣回路的電流。當電流超過設定的報警值（如0.5A）并持續一定時間（如2秒）時，系統會判定試樣已發生電痕化失效，自動切斷高壓并報警。整個過程高度自動化，減少了人為干預帶來的誤差。
五、適用的材料范圍
該設備的適用范圍非常廣泛，涵蓋了絕大多數固體電工絕緣材料。對于高分子材料領域，如各種工程塑料（PE, PP, PVC, PA等）、酚醛樹脂、環氧樹脂等，該設備可以評估其耐電痕化指數（PTI）和相比電痕化指數（CTI）。在涂料行業，絕緣漆的耐漏電起痕性能是衡量其質量的關鍵指標。對于層壓制品、絕緣紙板等復合材料，同樣可以通過此設備進行性能評定。無論是用于高壓輸電線路的絕緣子材料，還是用于低壓電器開關的塑料外殼，其耐漏電起痕性能都是衡量其安全等級的重要指標。
六、高壓發生系統的技術特性
作為設備的核心動力源，高壓發生系統采用了先進的電子電路設計，確保輸出波形的穩定性和純凈度。系統輸入為標準的交流220V電壓，經過內部變壓和穩壓處理，能夠輸出1000V至6000V連續可調的交流或直流高壓。這一寬范圍的電壓調節能力，使得設備既能滿足低壓下的CTI測試，也能應對高壓下的耐電痕化和蝕損試驗。為了保證試驗電壓的準確性，設備配備了高精度的電壓反饋回路，將試驗電壓控制誤差控制在極低的范圍內。這意味著在長時間的試驗過程中，即使電網電壓出現波動，設備也能自動補償，維持設定電壓的穩定輸出，確保每一組數據的真實可靠。
七、電流控制與測量精度
在漏電起痕試驗中，電流是判斷試樣是否失效的關鍵參數。設備內置了高靈敏度的電流檢測模塊，能夠實時監測流過試樣的泄漏電流。當試樣表面形成導電通路時，電流會迅速增大。系統會精確判斷電流是否超過預設的報警閾值（例如0.5A或1.0A），并持續規定的時間（如2秒）。這種精確的電流監測和判斷邏輯，確保了失效判定的準確性和一致性。同時，設備能夠顯示試驗過程中的實時電流值，為研究人員分析材料在試驗過程中的性能變化提供了數據支持。
八、電極系統的設計與規格
電極是產生電場和引導電解液的關鍵部件，其材質、形狀和尺寸對試驗結果有著決定性的影響。本設備嚴格遵循標準要求，采用純度不低于99%的鉑金作為電極材料，以保證其優異的導電性和耐腐蝕性。電極的尺寸被精確加工，一端切成30度角的斜面，以確保與試樣表面的良好接觸。兩個電極之間的距離被設定為4.0mm，并且每個電極對試樣施加的壓力為1.0N。這些嚴格的幾何和力學參數，保證了電場分布和電解液橋接狀態的一致性，是獲得可重復、可比較的試驗結果的基礎。
九、滴液系統的設計與控制
滴液系統是模擬環境污染的核心部分。本設備采用精密的蠕動泵作為動力源，通過電磁閥控制滴液過程。蠕動泵的優點是流量穩定、易于控制，且電解液只流經泵管，不會污染泵體。系統可以精確控制電解液的滴落間隔時間（如30s±5s）和液滴大小。針頭到試樣表面的高度也被嚴格規定，以確保液滴能以標準的動能沖擊試樣表面。整個滴液系統在設計上考慮了防腐問題，儲液箱和管路的材質都能耐受氯化銨溶液的腐蝕。試驗結束后，系統還具備手動排液和清洗功能，方便用戶維護。
為了提升用戶體驗，該設備引入了現代化的觸摸屏控制技術。傳統的旋鈕和按鍵被集成化的圖形界面所取代，操作人員可以通過屏幕直觀地設置試驗參數、選擇試驗模式（交流/直流）、監控實時數據。觸摸屏界面設計簡潔明了，所有的試驗參數、倒計時、實時電壓電流值均以數字或動態圖形的形式實時顯示。這種可視化操作不僅降低了誤操作的概率，還使得試驗過程一目了然。對于新手操作員來說，經過簡單的培訓即可上手操作。同時，觸摸屏的高靈敏度響應，使得參數修改變得輕松快捷，極大地提高了測試效率。
十一、多重安全防護機制
高壓試驗設備的安全性始終是設計的重中之重。該設備構建了多重安全防護體系，全方位保障人員和設備的安全。首先是過流保護，當試驗回路電流異常增大時，系統會迅速切斷電源。其次是短路保護，針對高壓回路的異常短路進行快速響應。此外，設備還配備了安全門聯鎖保護，一旦試驗箱門被打開，高壓系統立即斷電，防止人員誤觸高壓部件。試驗箱頂部還設有排氣孔，可連接排風裝置，將試驗過程中產生的有害氣體（如臭氧、氯氣）排出室外，保障實驗室空氣質量。
十二、試驗數據的記錄與分析
在科研和質檢工作中，數據的可追溯性至關重要。該設備具備完善的數據記錄功能，能夠自動保存每一次試驗的關鍵參數和結果。包括試驗電壓、報警電流、試驗時間、失效時間以及試驗過程中的狀態變化，都會被系統記錄下來。這些數據可以通過接口導出，方便用戶在電腦上進行后續的統計分析。通過對大量數據的分析，研究人員可以繪制出材料的耐漏電起痕壽命曲線，分析不同配方、不同工藝對材料性能的影響。這種基于數據的分析方法，比單純的定性觀察更加科學、客觀，有助于企業優化生產工藝，提升產品質量的一致性。
十三、設備的安裝與環境要求
為了保證設備的長期穩定運行，正確的安裝和環境控制是必不可少的。設備應安裝在干燥、通風良好且無腐蝕性氣體的室內環境中。環境濕度過高可能會導致高壓部件表面爬電，影響測試精度甚至損壞設備。電源方面，需要提供穩定的交流220V電源，并建議配備良好的接地線，以確保高壓回路的安全和測量基準的穩定。設備周圍應留有足夠的空間，以便于散熱和操作。雖然設備內部已經做了電磁兼容設計，但在安裝時仍建議遠離強電磁干擾源，以免對精密的控制電路產生干擾。良好的安裝環境是設備發揮最佳性能的前提。
十四、日常維護與保養建議
任何精密儀器都需要定期的維護才能保持最佳狀態。對于本設備而言，滴液系統和電極的維護是日常保養的核心。由于電解液具有腐蝕性，每次試驗結束后，都應使用蒸餾水清洗儲液箱和蠕動泵管路，防止溶液結晶堵塞管路或腐蝕部件。電極在長期使用后，表面可能會被電弧燒蝕或污染，需要定期檢查并使用專用工具進行清潔或更換，以保證其幾何形狀和接觸性能符合標準要求。試驗箱內部應保持清潔，避免積塵導致高壓漏電。觸摸屏表面應使用柔軟的干布擦拭，避免使用腐蝕性溶劑。
十五、標準配置清單
為了幫助用戶快速開展工作，設備出廠時配備了一整套完整的標準配置。清單包括：試驗主機一臺，這是整個系統的控制核心；高壓發生器一臺，提供動力源；鉑金電極一對，滿足標準測試需求；蠕動泵一臺，用于精確滴液；儲液箱一個；排煙管一根，用于連接排風系統；產品使用說明書一份，詳細講解了操作流程和注意事項；合格證一份，證明設備出廠指標合格。這一整套配置考慮到了用戶從開箱到測試的每一個環節，無需額外采購其他配件即可直接投入使用，體現了設計的人性化。

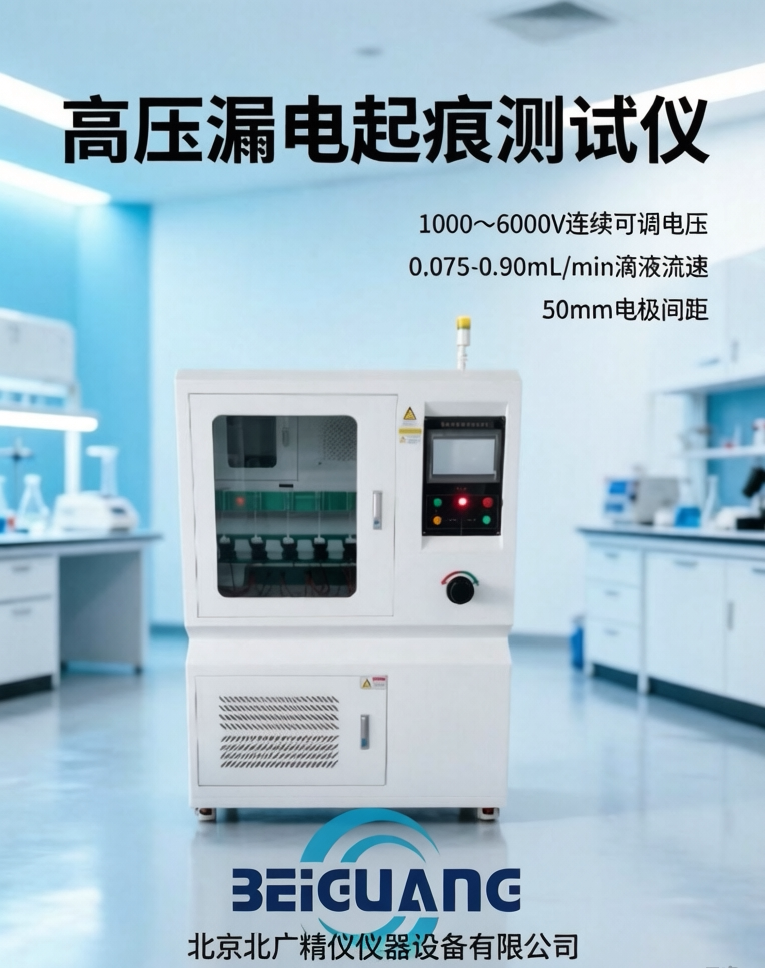

性能參數
箱體內容積：帶玻璃觀察門
電氣規格：1000～6000V（交直流 電壓精度：1%）連續可調，當試驗回路中，短路電流達到或超過 1A 持續 2S后，繼電器動作，切斷電壓，報警指示試品不合格
電極規格：厚度為 0.5mm，其它尺寸按照標準要求制作，上、下電極之間的間距為 50±0.5mm
滴液裝置：滴液裝置高度可調，污染液流速0.075、0.15、0.30、0.60、0.90mL/min可調
試驗時間：0~9999min可設置
濾紙尺寸：按標準要求制做，濾紙厚度為 0.15～0.17mm
箱體材料：鐵板噴涂
電源：AC 220V / 50Hz/25A
