一、引言：為什么塑料材料的耐電弧性能檢測越來越重要

在現代電氣工業和電子制造領域，塑料早已不是單純的"外殼材料"。從電機繞組骨架、斷路器滅弧室、插座面板，到新能源汽車的高壓連接器、充電樁絕緣組件、光伏逆變器的封裝結構，工程塑料、改性塑料、環氧樹脂、酚醛樹脂等聚合物材料，正在承擔越來越多原本屬于陶瓷、云母的絕緣職能。

但塑料有一個繞不開的軟肋——在高壓電弧作用下容易發生表面碳化，進而形成導電通道，最終引發擊穿失效。這種失效往往不是慢慢發生的，而是在開關分合閘、系統短路、雷擊浪涌等瞬態工況下，幾秒內就決定了設備的生死。

二、耐電弧測試的基本原理與失效機理

2.1 什么是"耐電弧性"

耐電弧性指的是固體絕緣材料在高壓小電流電弧反復燒灼下，抵抗表面碳化、延緩形成導電通道的能力。

測試方法的通俗描述是：在板狀試樣表面架兩根電極，加交流高壓、限小電流，讓電極間產生穩定電弧。電弧一開始是間歇的（通短斷長），后來逐步過渡到連續，電流也從10毫安逐級升到40毫安。材料在電弧熱和等離子體轟擊下，表面會逐漸分解、碳化、出現導電路徑，一旦電弧自行熄滅或因短路跳閘，記錄下來的這個時間（單位：秒）就是該材料的耐電弧值。

秒數越高，材料越扛燒。這是GB 1411-2002和ASTM D495共同采用的評級邏輯。

2.2 塑料材料為什么會"扛不住"電弧

塑料是有機高分子，主鏈基本都是C-C、C-H鍵。電弧溫度局部能到3000℃以上，再加上等離子體里的活性粒子（電子、離子、激發態分子），會讓聚合物表面發生：

熱解斷鏈：分子量下降，出現低分子揮發物

氧化脫氫：表面變脆、起泡

芳構化/炭化：表面逐步形成導電的碳網絡

跟蹤漏電（tracking）：潮濕+污穢+電弧三重作用下更明顯

不同塑料的"扛燒天賦"差別極大。比如未填充的PP、PE這類聚烯烴，幾十秒就可能完蛋；而加了大量氫氧化鋁、氫氧化鎂阻燃填料的酚醛、環氧模塑料，或者本身就帶芳環的PI（聚酰亞胺）、PPS（聚苯硫醚），能跑到一百多秒甚至數百秒。

這也是為什么塑料廠需要耐電弧測試儀——配方調一次，填料比例動一點，耐電弧秒數可能差出一截，必須用BDH-20KV這種標準設備量化出來。

三、BDH-20KV適配的國內外標準體系

一臺耐電弧試驗儀能不能賣得動、能不能進實驗室，先看它"認"哪些標準。BDH-20KV覆蓋的是目前電工絕緣材料領域最常用的幾條：

3.1 GB 1411-2002《固體電工絕緣材料高壓小電流間歇耐電弧試驗方法》

國內最主流的國標，等同采用IEC 61621。規定了電極形狀、間距、七階段電流/通斷時序、試樣尺寸、結果判定方式。國內電機、電器、家電行業的絕緣材料進料檢驗，基本都錨這條。

3.2 IEC 61621《干固體絕緣材料——高壓小電流耐電弧放電的試驗》

國際電工委員會標準，和GB 1411技術內容基本一致，出口型材料、外資客戶驗貨常用。

四、BDH-20KV的典型應用行業與材料類型

4.1 電機與電器行業

中小型電機定子絕緣漆、槽楔材料、電機端蓋用的酚醛模塑料、環氧玻璃布板，都要過耐電弧這一關。開關柜里的絕緣隔板、滅弧室配件也是同理。

4.2 家用電器

空調壓縮機接線端子、洗衣機電機絕緣骨架、電飯煲繼電器基座、微波爐高壓絕緣件——這些位置一旦出現電弧跟蹤，輕則跳閘，重則起火。家電廠對塑料耐電弧的要求，近年是被新國標和新能效倒逼著往上提的。

4.3 新能源汽車與充電樁

這是近幾年耐電弧測試儀需求增長最猛的賽道。高壓連接器（600V~1000V平臺）、PDU（電源分配單元）里的環氧灌封料、電池包內的尼龍+玻纖結構件、充電槍內部的PC/ABS合金，都得測耐電弧。車企的DV/PV驗證清單里，這條基本是必選項。

4.4 光伏與儲能

光伏接線盒、逆變器內部絕緣件、儲能高壓簇的環氧封裝，長期戶外運行還要疊加濕熱+UV+電弧的復合老化，耐電弧 baseline 數據是先決條件。

4.5 PCB與電子元器件

覆銅板（FR-4、高Tg環氧、聚酰亞胺軟板）、PCB阻焊層、電子灌封膠，IPC-650體系下的耐電弧測試是常規項目。

4.6 科研院所與新材企業

改性塑料廠研發部調配方——比如往PA66里加多少氫氧化鋁能讓耐電弧從80秒提到130秒——全靠BDH-20KV這種設備給數據閉環。

五、七階段試驗流程詳解（GB 1411-2002標準程序）

BDH-20KV執行的是經典的"七階段漸進電弧"程序，總時長420秒。下面把原PDF里的表格內容轉成敘述，方便收錄頁閱讀：

第一階段（1/8-10）：電弧電流10毫安，通斷節奏為1/4秒導通、7/4秒斷開（即0.25秒通、1.75秒斷），持續60秒，累計試驗時間60秒。

第二階段（1/4-10）：電弧電流仍為10毫安，通斷節奏同第一階段（0.25秒通、1.75秒斷），持續60秒，累計120秒。

第三階段（1/2-10）：電弧電流10毫安，通斷節奏同上，持續60秒，累計180秒。

第四階段（10連續）：電弧電流10毫安，改為持續導通不再間歇，持續60秒，累計240秒。

第五階段（20連續）：電弧電流升至20毫安，持續導通，持續60秒，累計300秒。

第六階段（30連續）：電弧電流升至30毫安，持續導通，持續60秒，累計360秒。

第七階段（40連續）：電弧電流升至40毫安，持續導通，持續60秒，累計420秒。

試驗過程中，操作者或自動判定系統會持續觀察試樣表面：一旦出現導電碳化通道導致電弧熄滅或跳閘，立刻記錄當前時間，即為該試樣的耐電弧值（秒）。如果420秒跑完材料還沒失效，記">420秒"。

這套"間歇→連續→升流"的遞進設計，模擬的是實際電器里電弧從"剛起弧、還能自己熄"到"穩弧、持續燒"再到"大電流拉弧"的真實演變路徑，比單純加個固定電壓燒要貼近工況得多。

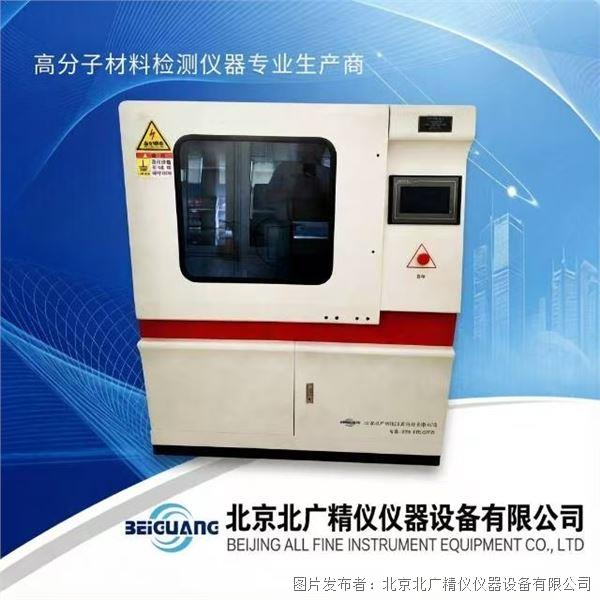

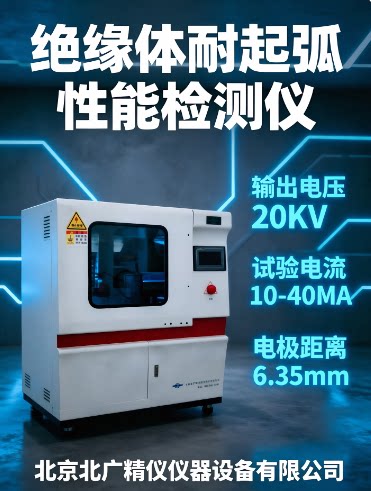

六、BDH-20KV性能參數專區

輸入電壓：交流220V

輸出電壓：交流0–20KV

電器容量：2KVA

試驗方式：間歇電弧，連續電弧

試驗電流：10MA、20MA、30MA、40MA 可選

試驗電壓控制誤差：優于2%

電弧通斷時間誤差：<5ms

試驗電壓連續可調：0–20KV

電流控制精度：優于±10%

電流測試精度：優于±1.5%

電流對試驗壓力：0.5±0.05N

電極規格：不銹鋼板狀電極 25.4mm × 12.7mm × 0.15mm；鎢鋼電極 Φ2.4mm × 70mm

電極配置角：110度

電極重量：50G

電極距離：6.35±0.1mm（可調）

安全防護措施：

（1）超壓保護

（2）過流保護

（3）短路保護

（4）安全門開啟保護

（5）軟件誤操作保護

主要配置清單：

試驗主機一臺

2萬伏高壓發生器一臺

試驗電極兩套

放電棒一只（樹脂式）

產品使用說明書一份

合格證一份

七、從參數反推：BDH-20KV的幾個技術看點

參數列完，回過頭看這臺設備在設計上是怎么回應"傳統耐電弧測試痛點"的。

7.1 電壓20KV連續可調 + 誤差優于2%

GB 1411要求試驗電壓12.5kV（典型值），但有些企業內控或特定材料會拉到15kV甚至更高做加速。0–20kV寬量程+2%誤差，覆蓋了標準值還有余量，第三方實驗室用一臺機器就能接不同客戶的電壓定制需求。

7.2 通斷時間誤差<5ms

這一點很關鍵。前三個階段的"1/4秒通、7/4秒斷"，通斷周期是2秒，通的那一拍只有250毫秒。如果繼電器或固態開關抖個十幾毫秒，占空比就偏了，不同設備之間數據對不上。5ms這個指標，基本是把通斷控制做到了"人眼分辨不出偏差"的級別。

7.3 電流四檔10/20/30/40MA + 控制精度±10%、測試精度±1.5%

GB 1411的七階段正好卡這四個檔位，所以"可選"不等于"湊數"，是直接對標標準流程來的。測試精度±1.5%是讀數級的，不是滿量程級，這點對科研場景友好。

7.4 電極系統的細節

不銹鋼板狀電極25.4×12.7×0.15mm、鎢鋼電極Φ2.4×70mm、夾角110°、配重50g——這組尺寸完全照GB 1411和ASTM D495畫的。鎢鋼選Φ2.4是因為要扛電弧燒蝕，不銹鋼板狀是接地或對電極，110°夾角是讓電弧穩定在試樣表面而不是跳到電極尖端。電極距6.35±0.1mm可調，用塞尺或標準塊規對。

7.5 五重安全防護

20千伏+雖然是小電流，但對操作人來說該有的隔離一樣不能少。超壓/過流/短路是電氣側的三道，安全門是機械側的一道，軟件誤操作為實驗室新人兜底。CNAS評審時這套"硬+軟"組合通常是加分項。

八、試樣制備與試驗操作規范

8.1 試樣尺寸與預處理

按GB 1411-2002的典型要求：

板狀試樣常用 100mm × 100mm × 3mm 左右，具體按材料標準或客戶協議

表面需平整、無氣泡、無刮痕

厚度不均的材料要標注實際厚度

試驗前一般在（23±2）℃、相對濕度（50±10）%下調濕24小時，特殊材料按各自產品標準

8.2 電極安裝與對距

把不銹鋼板狀電極和鎢鋼棒電極裝到電極架上

用6.35mm標準距塊或塞尺校對（允許±0.1mm）

確認電極夾角110°無偏移

將50g配重掛好，使電流對試驗壓力維持在0.5±0.05N

8.3 主機開機與程序選擇

BDH-20KV是觸摸屏機型，開機后一般流程：

選擇標準模板（GB 1411 / ASTM D495 / 自定義）

確認電壓設定（默認12.5kV，可改）

確認電流檔位隨階段自動切換（10→20→30→40mA）

放試樣、關安全門

啟動，觸摸屏實時顯示當前階段、已走時間、電壓電流值

8.4 結果判定與記錄

失效判據：試樣表面出現穩定導電碳化路徑，電弧熄滅或電路跳閘

記錄失效發生的秒數，精確到1秒

每組材料至少測5個平行樣，取中位數或按標準統計

若420秒未失效，記為">420 s"

九、日常維護與校準要點

要讓BDH-20KV長期保持"電壓誤差<2%、通斷<5ms、電流±1.5%"這套指標，維護不能偷懶。

9.1 電極保養

鎢鋼電極燒過幾輪后頂端會鈍化或出現麻點，影響電弧穩定性。建議：

每50~100次試驗用細砂紙（800目以上）輕拋鎢電極頂端

不銹鋼板狀電極表面積炭用酒精或丙酮擦

電極變形或燒蝕嚴重直接換，別湊合——電極狀態是影響數據重復性的頭號變量

9.2 高壓發生器檢查

每月空載跑一次12.5kV，看電壓波動是否在2%以內

高壓線纜接頭保持干燥清潔，避免爬電

樹脂式放電棒每次試驗后用來泄放殘余電荷，養成習慣

9.3 時序與電流校準

建議每年送計量院做一次：電壓示值誤差、電流示值誤差、通斷時間誤差

實驗室內部可以每半年用示波器抓一次通斷波形，確認1/4s通、7/4s斷的占空比沒飄

9.4 安全防護功能自檢

超壓、過流、短路這三檔可以在空載下點一下保護觸發，看會不會正常切斷

安全門聯鎖：門開應切高壓，這是強制項，每次換班前順手試一次

軟件誤操作：比如沒關門就點啟動，應彈提示而非真升壓

十、選購耐電弧測試儀時的幾個比對維度

BDH-20KV是20kV檔里的一款，市面上同檔還有15kV、20kV、25kV等不同型號。如果是實驗室或企業采購在比參數，可以從這幾個維度看：

10.1 電壓上限與誤差

12.5kV是GB 1411的標稱值，15kV能覆蓋IEC某些變種，20kV留了加速試驗余量

電壓誤差2%是分水嶺，再松到5%的話科研場景就不太夠用

10.2 電流檔位是否對齊標準四檔

10/20/30/40mA是GB 1411和ASTM D495的硬四檔。有些低價機型只做10/20/30，缺40mA那檔，420秒程序跑不全，UL 746A和IPC-650的項目就接不了。

10.3 通斷控制精度

前三個階段是250ms通、1750ms斷的間歇弧，通斷誤差5ms算比較緊的，10ms也算能用，再大就影響階段一致性了。

10.4 電極系統是否原樣對標標準

不銹鋼板25.4×12.7×0.15mm、鎢棒Φ2.4×70mm、110°夾角、50g配重、6.35mm極距——這幾項缺一項，數據就和別家實驗室對不齊。

10.5 安全防護的完備性

超壓/過流/短路/安全門/軟件誤操，這五道是BDH-20KV的配置。采購時看有沒有"安全門開啟保護"——很多老式機型只有電氣三保護，沒上門聯鎖，CNAS現場評審時會被提整改。

10.6 操控方式

觸摸屏+自動程序已成主流，老式旋鈕+按鈕的機型便宜但效率低，批量測試時操作員會累。BDH-20KV的觸摸屏路線對新人友好，程序切GB/ASTM/自定義都在屏上點。

十一、耐電弧數據與材料研發的聯動價值

這部分是寫給塑料改性廠和科研院所看的——耐電弧秒數不是孤立的質檢數字，它能反推配方。

舉幾個常見改性方向的對應關系（經驗值，非絕對值，具體以各廠實測為準）：

加氫氧化鋁（ATH）：常見阻燃填料，粒徑和用量對耐電弧有影響。適量加能提升碳化層致密性，耐電弧秒數上去；但加太多樹脂基體被稀釋，力學性能掉。

加氫氧化鎂（MDH）：類似ATH，分解溫度更高，適合PA、PBT這種加工溫度高的基材。

有機硅改性：在主鏈里引入Si-O，熱解時容易形成SiO?殘炭層，對耐電弧有幫助，PI、環氧體系里常用。

納米填料（蒙脫土、氣相SiO?）：少量加能改善碳化層阻隔性，但分散是關鍵，分散不好反而成放電路徑。

玻纖/碳纖增強：纖維本身導電或半導電，加多了耐電弧會掉，所以GFPA66做高壓連接器時，耐電弧和CTI（相比電痕化指數）要一起看。

BDH-20KV的角色，就是讓配方工程師在"加還是不加、加多少、加哪種"之間有個可量化的閉環——調一次配方→壓片→上機跑→看秒數變化→再調。

十二、常見材料耐電弧秒數參考區間

不同文獻和實驗室數據有差異，下面給的是大致量級感：

材料類別

耐電弧典型區間（秒）

未改性PP、LDPE

30–70

ABS（未阻燃）

50–90

PA66 純樹脂

80–120

PA66+GF30

70–110（纖維略拉低）

酚醛模塑料（礦物填充）

120–200+

環氧玻璃布層壓板（FR-4）

120–180

聚酰亞胺（PI）薄膜/板材

150–250+

云母制品

200–400+

陶瓷（Al?O?）

>420 常見

同一牌號不同批次、不同壓制工藝、不同厚度，秒數都會浮動。驗收時以供需雙方簽認的技術條件為準，不要拿這張表直接當spec。

十三、BDH-20KV在第三方檢測實驗室的落地場景

CNAS認可的物理實驗室，擴"耐電弧"這項時，評審老師常問的幾個點：

標準覆蓋率：GB 1411-2002、IEC 61621、ASTM D495 是否都能出報告——BDH-20KV的參數和標準列表能覆蓋。

設備計量溯源：電壓、電流、時間、電極尺寸四項必須有校準證書。

電極耗材管理：鎢電極、不銹鋼板的更換記錄要建臺賬，舊電極不能和無標識混放。

安全防護現場演示：安全門聯鎖、過流切斷要能當場演給評審看。

人員操作一致性：同一操作人、不同操作人之間的平行樣偏差要在可接受范圍。

這五條過了，"耐電弧"項目基本就能掛報告了。

十四、與相鄰測試項目的關聯

耐電弧不是孤立的，它和下面幾項經常打包出現在材料規格書里：

CTI（相比電痕化指數，IEC 60112）：潮濕+污穢環境下的跟蹤，耐電弧是干燥電弧，CTI是濕式，兩者互補

介電強度（擊穿電壓，IEC 60243）：考核的是"一下打穿"，耐電弧考核的是"慢慢燒穿"

耐電暈（IEC 60343 / IEEE 1434）：變頻器線纜、核電設備常用，比耐電弧更貼近高頻脈沖場景

UL 94 阻燃：Horizontal/Vertical燃燒，和耐電弧是兩套機理，但家電/汽車客戶經常一起要

BDH-20KV管的是其中"耐電弧"這一項；實驗室如果要做全套，CTI和介電強度得另配設備。

十五、操作安全警示（必讀）

20KV雖然是小電流（最大40mA），但40mA流過心臟區已經能致命，所以這條必須單獨強調：

試驗前確認安全門已關、接地可靠

放試樣、換電極前，必須用樹脂放電棒碰一下高壓輸出端泄放殘余電荷

試驗中嚴禁開門，觸摸屏應鎖操作

過流跳閘后先排查原因（試樣短路？電極距偏？），別盲目重啟

非專業人員不要動高壓發生器內部

長期不用時斷開220V總電源

十六、結語

塑料材料耐電弧性能測試儀BDH-20KV，本質上是一臺把"GB 1411-2002七階段電弧程序"硬件化、自動化、觸摸屏化的設備。它不炫技，價值點在三處：標準吃得全（GB/IEC/ASTM/UL/IPC/JEC六條通吃）、參數對得準（2%電壓誤差、5ms通斷、1.5%電流測試精度）、安全做得滿（五重防護）。
