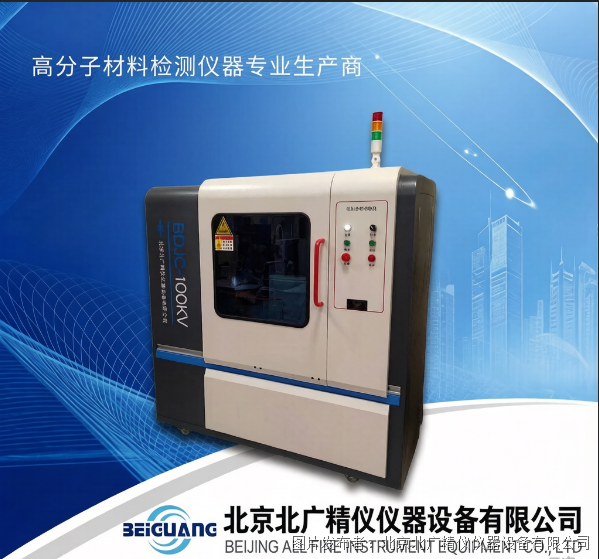

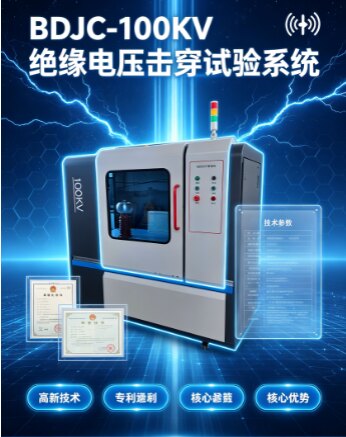

北廣精儀100KV無級調壓電壓擊穿測試儀
采用計算機控制，通過人機對話方式，完成對絕緣介質材料的工頻電壓擊穿，工頻耐壓試驗。適用于對固體絕緣材料在工頻電壓下擊穿電壓，擊穿強度和耐電壓的測試。
產品分類：儀器儀表 分析測試儀表 測量儀器
品牌：北廣精儀
產品介紹
100KV 無級調壓電壓擊穿測試儀也常被行業從業者稱作 100KV 電壓擊穿試驗儀、工頻絕緣耐壓測試儀、固體液體兩用介電強度試驗機，是絕緣材料檢測領域的核心高精度檢測設備。當下新能源、電力電工、高分子新材料、軌道交通、高?？蒲袑嶒炇?、第三方質檢機構均需要標準化、智能化、高安全等級的高壓擊穿檢測設備，而傳統老式調壓型耐壓設備普遍存在調壓生硬、數據精度差、僅能測固體試樣、無遠程操控、安全防護缺失、數據無法溯源等痛點，100KV 無級調壓電壓擊穿測試儀依托無觸點無級調壓架構、西門子工業級控制單元、藍牙無線人機分離操控、固液雙介質兼容檢測、多重電氣安全防護、全數字化數據管理系統，完整解決行業各類檢測難題，完全匹配國內、國際數十項絕緣材料檢測標準，成為絕緣材料出廠質檢、新材料研發性能測試、產品安規認證、實驗室第三方檢測的主流選型設備。
一、基礎檢測原理
1.1 絕緣材料擊穿檢測底層邏輯
絕緣材料的核心安全指標為電氣擊穿強度，也就是介電強度，該指標直接決定材料在高壓工況下的使用壽命、漏電風險、起火隱患。自然界中所有絕緣介質（固體塑料、樹脂、云母、薄膜、絕緣漆、橡膠、陶瓷、玻璃；液體絕緣油、變壓器油等）在持續升高的高壓電場作用下，內部會產生微量泄漏電流，當外部電場強度超過材料自身耐受極限時，介質內部分子結構發生電離、熱破壞，兩極之間形成導電電弧，絕緣性能瞬間失效，該現象即為電擊穿。
100KV 無級調壓電壓擊穿測試儀的核心工作邏輯，是通過內置無觸點無級調壓升壓單元，向放置在標準電極之間的試樣施加連續、平穩、可自定義速率的工頻交流或直流高壓，全程同步采集回路電壓、泄漏電流兩組核心數據，實時繪制電壓 - 時間、電流 - 時間動態曲線；當系統捕捉到電壓突降、泄漏電流瞬間飆升兩種擊穿判定信號任意一種時，毫秒級切斷高壓輸出，同步記錄擊穿瞬間電壓數值，結合試樣厚度自動計算材料擊穿強度（kV/mm），完整留存全部試驗數據用于后續分析、報告打印、云端上傳。
1.2 無級調壓技術與傳統機械調壓核心區別
傳統老式高壓擊穿試驗機普遍采用機械碳刷自耦調壓結構，依靠碳刷滑動接觸線圈改變輸出電壓，存在三大致命缺陷：第一，調壓存在檔位卡頓，無法實現 0 至滿量程連續平滑升壓，升壓過程電壓波動大，擊穿瞬間電壓跳變，導致試驗數據重復性差、誤差超標；第二，碳刷長期摩擦磨損，容易產生金屬碎屑、接觸打火，縮短設備使用壽命，頻繁需要更換碳刷維護；第三，機械調壓結構抗干擾能力弱，擊穿瞬間電弧產生的電磁干擾會造成主控系統死機、通訊端口燒毀。
本次介紹的 100KV 無級調壓電壓擊穿測試儀采用全新無觸點電子調壓原件實現全量程無級平滑調壓，全程無機械摩擦、無打火現象，電壓輸出線性穩定，0.1kV 至 100kV 區間電壓無跳變、無漂移，徹底規避機械調壓帶來的數據誤差與設備損耗；同時搭載雙向電壓電流干擾抑制硬件電路，擊穿瞬間自動屏蔽電弧電磁干擾，不會出現設備失控、通訊端口燒毀等故障，長期連續測試穩定性大幅提升，完全滿足實驗室長期不間斷批量試樣檢測需求。
1.3 交直流雙模式測試原理區分
設備支持工頻交流、直流兩種高壓輸出模式，兩種模式對應不同檢測場景與材料特性：
工頻交流模式模擬電力系統 50Hz 實際工況電場環境，主要用于電纜、變壓器、絕緣漆、橡膠、薄膜、層壓板等常規電工絕緣材料的出廠質檢，匹配國標 GB1408、GB/T1695 等工頻檢測標準；交流高壓下材料同時承受電場、熱效應雙重作用，檢測結果更貼合產品實際使用工況。
直流模式主要用于長距離電纜絕緣、高電阻率絕緣油、特種陶瓷、納米復合絕緣材料研發測試，直流電場不會產生介質損耗發熱，適合研究材料空間電荷、純電場耐受極限，匹配 ASTM D149 美標直流檢測規范。兩種模式可在軟件界面一鍵自由切換，無需改動硬件線路，操作門檻極低。
二、參數
最高輸出電壓：100KV
變壓器容量：10KVA
變壓器變比：1:1000
工作電壓：220v±10 的單相交流電壓和 50Hz±1 的頻率
控制核心單元：西門子 PLC 中央處理器
升壓裝置：無觸點原件無級勻速升壓，淘汰傳統機械調壓結構
升壓速度調節區間：0.1kv-5.0kv/s，軟件內自定義設定
漏電流檢測量程：0-150mA
外部通訊硬件接口：232、485、網口，支持 TCP、UDP、GPRS、USB、COM 多鏈路通訊
設備操控方式：無線藍牙遠程操控、本地有線操控雙模式可選
擊穿判定識別方式：電壓突降雙重判斷、漏電流超限雙重判斷
放電執行機制：試驗結束全自動高壓放電，跳閘后電壓自動回零至零電位
信號采集方式：變壓器 0-100v 線性信號輸出，高精度同步采集
可測試介質類型：各類固體絕緣材料、絕緣油液體介質，支持定制高溫油浴測試環境
內置保護元器件：熔斷保護器、漏電保護器雙路硬件防護，過流、過載時自動熔斷保護高壓回路與主控系統
三、十大核心技術優勢
3.1 西門子工業級 CPU 控制單元，采集精度行業領先
整機核心運算與采集模塊搭載西門子原裝 PLC 中央處理單元，區別于普通試驗機使用的通用單片機控制方案，工業級處理器運算速度、信號采集穩定性、抗電磁干擾能力全面升級。在實驗室多臺大功率設備同時運行、強電磁干擾環境下，電壓、電流采樣數據無漂移、無雜波，擊穿電壓測量誤差控制在極小范圍，多次平行試樣測試數據重復性優異；搭配 C++ 底層控制程序，底層運算邏輯優化，曲線繪制、數據記錄、擊穿判定響應速度更快，解決普通設備軟件卡頓、數據丟失、曲線失真等常見問題，適合科研單位高精度平行對比試驗、第三方檢測機構合規數據出具場景。
3.2 國內獨有藍牙無線人機分離操控，從根源規避高壓安全風險
市面絕大多數同規格高壓擊穿試驗機僅支持本地有線操作，操作人員必須站在高壓試驗艙旁設置參數、啟動試驗，擊穿瞬間電弧、漏電存在人身觸電安全隱患。本款 100KV 無級調壓電壓擊穿測試儀搭載獨立遠程藍牙無線模塊，實現人機物理分離操控，操作人員可在遠離高壓試驗區的安全區域，通過電腦軟件完整完成全部試驗操作，包含參數設置、啟動升壓、停止試驗、數據查詢、報告打印全流程，不受設備擺放距離限制，是國內同類設備稀缺的安全升級設計，極大降低高壓試驗安全事故概率，同時支持遠程故障報警、遠程維護調試，售后運維效率大幅提升。
3.3 雙向電壓電流干擾抑制硬件技術，杜絕擊穿失控故障
擊穿瞬間試樣產生高壓電弧，會釋放高強度電磁脈沖干擾，普通設備無專用抗干擾電路，極易出現主控系統失控、通訊端口燒毀、電壓持續飆升無法停機等危險故障。設備內置雙向電壓電流干擾抑制專用電路，同步過濾電壓回路、電流回路電磁雜波，擊穿瞬間自動屏蔽電弧干擾信號，保證主控系統穩定識別擊穿信號、快速切斷高壓輸出，不會出現設備不受控持續升壓的安全隱患，長期連續批量測試無需擔心電路損壞，降低設備維修成本與停機損耗。
3.4 電壓電流雙重擊穿判定 + 軟件自檢預警，檢測判定更精準
市面上多數低價耐壓試驗機僅依靠單一電壓跌落信號判斷擊穿，部分材料出現輕微漏電、局部閃絡但電壓未明顯下降時，會出現漏判，無法精準識別材料早期絕緣缺陷。本設備同步采集電壓、泄漏電流兩路信號作為擊穿判定依據，軟件內置智能自檢與預警提示功能，試驗啟動前自動檢測高壓回路、電極接觸、接地線路、通訊鏈路狀態，存在線路接觸不良、接地失效、電極短路等問題時，提前彈窗預警禁止啟動高壓；試驗過程中實時監控漏電流變化，一旦出現微量漏電超標提前預警，雙重判定邏輯兼顧精度與安全性，適配絕緣漆、薄膜、薄型電纜紙等易局部閃絡的超薄試樣檢測。
3.5 固液雙介質通用檢測，單一設備覆蓋全品類絕緣試樣
傳統常規擊穿試驗機僅支持固體絕緣材料測試，若需要檢測絕緣油、變壓器油等液體介質，需要單獨采購專用油耐壓測試儀，設備采購、實驗室占地、后期維護成本翻倍。100KV 無級調壓電壓擊穿測試儀標配可拆卸式絕緣油浴裝置，一套設備即可完成固體、液體兩類介質全部擊穿、耐壓試驗，無需額外購置專用油測試設備；油浴槽拆裝便捷，清潔、更換試樣操作簡單，可根據客戶需求定制高溫油浴環境模塊，滿足高溫工況下絕緣油介電強度模擬測試，適配電力變壓器廠、絕緣油生產企業、潤滑油檢測實驗室一站式檢測需求。
3.6 多層級硬件防護體系，多重保險保護設備與操作人員
硬件層面集成熔斷保護器、獨立漏電保護器雙重過載防護，試驗過程出現過流、短路、漏電、過載工況時，熔斷器快速熔斷切斷高壓回路，保護高壓變壓器、主控采集模塊不被燒毀，熔斷配件更換簡單，無需專業電工拆機維修；同時設備內部設置獨立漏電防護網、電弧自動卸壓結構，擊穿產生的電弧能量快速釋放，避免電弧灼燒試驗艙、電極部件，延長設備易損件使用壽命，降低長期使用更換成本。
3.7 無限量本地數據存儲 + 云端協議上傳，滿足數字化溯源要求
設備配套專用測控軟件內置本地中間數據庫，試驗數據無存儲上限，上萬組歷史試驗記錄永久保存不丟失，支持按照試驗編號、試驗時間、試樣類型、操作人員多條件篩選查詢，可選擇性保留有效試驗數據，自動剔除異常作廢試樣記錄；軟件兼容無線云端傳輸協議，試驗數據實時上傳第三方上位管理系統，支持第三方平臺編輯、調取、歸檔，完全滿足新材料企業數字化實驗室、電力行業檢測數據溯源、高?？蒲袛祿L期存檔管理要求。
3.8 全類型工業通訊接口兼容，適配自動化產線對接
設備軟硬件預留標準化工業通訊接口，軟件上位機系統開放 OPC DC/UA、Webservice、Webapi 通用協議；硬件通訊規約支持 101、104 電力專用電子協議，物理接口覆蓋 COM 串口、TCP、UDP、GPRS、編程口、USB 多鏈路，可直接對接工廠自動化產線工控機、實驗室 LIMS 檢測管理系統、企業 MES 生產管理平臺，實現高壓擊穿檢測工序自動化聯動，無需人工導出數據二次錄入，助力企業實驗室數字化、智能化升級，區別于普通試驗機僅單一 USB 導出的封閉數據架構。
3.9 全功能智能測控軟件，操作簡單、參數自定義空間充足
配套 Windows 平臺專用高壓擊穿測試系統軟件，界面直觀可視化，無需專業高壓檢測培訓即可快速上手，支持交流試驗、直流試驗、勻速升壓擊穿、梯度升壓、定時耐壓多種試驗模式自由切換，全部試驗參數可根據不同檢測標準自定義設置，包含梯度電壓、梯度時間、擊穿電流閾值、峰值電壓、交直流系數、極限保護電壓、試驗環境溫濕度、試樣厚度、升壓速率等上百項參數自由調整；軟件內置完整人員權限管理功能，可創建多組操作員賬號，設置獨立登錄密碼，不同操作人員試驗記錄相互隔離，避免數據篡改，滿足第三方檢測機構人員分級管理規范。
3.10 標準化多規格電極配套，覆蓋全行業試樣檢測需求
設備出廠標配多規格標準電極套件，同時兼容多款定制化電極配件，包含 6MM 微型電極、球形電極、球 - 板標準電極、線材專用電極、25MM 國標電極、75MM 國標電極、管材專用電極，適配薄膜、電纜線材、板材、陶瓷片、絕緣油、電容器紙、云母薄片、橡膠片等不同形態、不同尺寸試樣，無需額外采購電極配件即可覆蓋絕大多數國標規定試樣檢測，電極拆裝、校準操作便捷，電極支架支持前后、上下微調，保證試樣電場均勻，減少試驗數據誤差。
四、設備適配檢測試樣全品類細分
4.1 固體絕緣材料細分品類
高分子薄膜類：PET 絕緣薄膜、BOPP 電容器薄膜、PVC 電工薄膜、光伏背板絕緣膜、新能源電池隔離膜、復合絕緣薄膜，匹配 GB12656、ASTM D149 薄膜擊穿檢測標準；
樹脂與膠類：環氧樹脂澆注件、聚氨酯絕緣膠、環氧灌封膠、有機硅密封膠、絕緣浸漬樹脂，廣泛用于充電樁、電機繞組絕緣檢測；
纖維層壓制品：電工紙板、玻璃纖維層壓板、浸漬纖維布、電纜紙、變壓器絕緣紙，執行 GB/T3333 電纜紙工頻擊穿檢測規范；
云母及云母制品：云母片、云母帶、云母絕緣套管、電機云母絕緣墊片，多用于航空航天、高壓電機絕緣性能測試；
塑料絕緣制品：PA、PC、PP、PE 電工塑料板材、絕緣外殼、開關絕緣基座、高壓接線端子塑料件；
橡膠類絕緣材料：硫化橡膠、絕緣橡膠墊、電纜護套橡膠、硅膠絕緣件，匹配 GB/T1695-2005 硫化橡膠擊穿強度標準；
陶瓷、玻璃絕緣件：電工陶瓷絕緣子、高壓玻璃套管、特種介電陶瓷、絕緣玻璃片；
絕緣漆漆膜：電機絕緣清漆、環氧絕緣涂料、防腐絕緣涂層，依據 HG/T 3330 絕緣漆漆膜擊穿強度方法開展檢測。
4.2 液體絕緣介質細分品類
各類變壓器絕緣油、高壓開關絕緣油、潤滑油、電容器浸漬油、電纜填充絕緣油，可完成絕緣油擊穿電壓、介電強度檢測，匹配 GB/T 507-2002、DL429.9-91 絕緣油檢測國標，油浴槽可實現恒溫浸泡測試，模擬設備長期運行油溫環境。
五、設備嚴格遵循國內外全套檢測標準
5.1 國內國家標準、行業標準清單
GB1408-2016《固體絕緣材料電氣強度試驗方法》，全部固體板材、薄膜、樹脂、云母制品核心執行標準；
GB/T 507-2002《絕緣油擊穿電壓測定法》，液體絕緣油通用檢測標準；
GB/T1695-2005《硫化橡膠工頻電壓擊穿強度和耐電壓的測定方法》，橡膠絕緣材料專用標準；
DL429.9-91《絕緣油介電強度測定法》，電力行業變壓器油檢測行業規范；
GB/T3333《電纜紙工頻擊穿電壓試驗方法》，電線電纜行業絕緣紙檢測依據；
HG/T 3330《絕緣漆漆膜擊穿強度測定法》，涂料、絕緣漆生產企業強制檢測標準；
GB12656《電容器紙工頻擊穿電壓測定法》，電容薄膜、電容器紙專項檢測規范。
5.2 國際通用美標檢測規范
ASTM D149《電壓擊穿試驗方法》，出口型絕緣材料、外資企業實驗室通用國際標準，設備軟件內置標準參數預設模板，無需手動查閱標準數值，一鍵調用標準參數開展試驗，減少人工參數設置失誤，滿足產品出口安規認證檢測需求。
六、100KV 無級調壓電壓擊穿測試儀配套智能軟件完整功能詳解
整套設備搭載獨立 Windows 專用高壓擊穿測試系統軟件，適配 Win7、Win10、Win11 全系列 Windows 操作系統，軟件界面分層清晰，分為出廠校準界面、主試驗曲線界面、歷史數據查詢界面、參數設置界面、用戶管理界面、報表打印界面六大功能模塊，每一項功能針對實驗室檢測實際需求開發，無冗余功能，操作輕量化，下面分模塊完整拆解全部軟件功能。
6.1 出廠校準界面功能
出廠校準界面用于設備出廠精度校準、實驗室定期計量校準，界面區分直流、交流兩種電壓輸出模式，可手動執行升壓、降壓、回原點操作，實時同步顯示當前實時高壓數值，支持填寫試驗單位、生產單位基礎信息，校準完成后一鍵保存校準參數，鎖定設備電壓采集精度，設備每年計量院校準、內部月度自檢均可使用該界面，校準記錄同步存入數據庫，方便計量溯源查驗。
6.2 主試驗曲線界面核心功能
主試驗界面為日常檢測核心操作頁面，界面左側為動態測試曲線顯示區域，同步實時繪制電壓變化曲線、泄漏電流變化曲線，試驗全過程曲線實時刷新，擊穿瞬間曲線自動定格，直觀展示升壓過程電壓、電流變化趨勢，便于研發人員分析材料擊穿前漏電變化規律；界面右側集中展示試驗編號、檢驗人員、試驗時長、實時實驗電壓、實時監測電流、設備運行狀態，支持一鍵保存單組試驗數據；界面底部設置啟動、停止快捷操作按鈕，批量連續試驗無需反復切換界面，下方表格自動記錄全部歷史試樣編號、升壓起始時間、操作人員、擊穿電壓、試驗方式、試樣方法，上千組試樣數據實時列表展示，支持上下滑動查看。
6.3 歷史數據查詢界面功能
歷史查詢模塊用于過往試驗數據調取、篩選、打印，支持自定義選擇查詢起始時間、截止時間，時間跨度無限制，可精確到年月日時分秒；支持輸入單一試驗編號精準檢索單組試樣數據，無編號篩選條件時自動調取全部歷史試驗記錄；查詢結果列表自動展示每組試樣擊穿電壓、試樣擊穿強度、對應試驗單位信息，選中目標數據可一鍵打印標準化試驗報告，也可批量導出 Excel 表格歸檔，數據永久存儲，不會因電腦重啟、軟件關閉丟失記錄，完美解決傳統設備數據僅臨時緩存、斷電丟失的痛點。
6.4 參數設置界面自定義功能
參數設置界面為設備靈活適配各類檢測標準的核心模塊，全部試驗參數可視化輸入，無需修改硬件即可切換不同標準測試條件?？勺远x填寫試驗單位、生產單位、試樣編號；試樣方式一鍵切換交流試驗、直流試驗；試樣方法可選擊穿試驗、梯度耐壓試驗、定時耐壓試驗；擊穿判定方式支持電壓突降、電流超限兩種邏輯自由選擇；升壓速率可在 0.1kV/s 至 5kV/s 區間任意輸入數值；耐壓電壓、梯度電壓、梯度時間、梯度初始電壓、擊穿電流閾值、峰值保護電壓、交直流轉換系數、極限保護電壓全部可自定義；同時可設置試驗環境溫度、濕度、試樣厚度，軟件自動根據試樣厚度換算擊穿強度；附帶字體大小調節功能，適配不同尺寸顯示器查看；支持一鍵恢復出廠標準參數，避免人工參數修改混亂，修改完成后點擊保存即可立即生效。
6.5 軟件通用拓展功能匯總
曲線可視化：全部試驗動態曲線可單獨導出圖片，用于研發報告、論文配圖、產品質檢資料存檔；
Excel 數據導出：所有試驗數據批量導出 Excel 表格，支持第三方辦公軟件編輯、統計、作圖；
自定義試驗報告：可自主編輯報告抬頭、企業名稱、檢測人員、審核人員欄目，報告模板永久保存，一鍵批量打?。?/span>
多模式試驗切換：勻速升壓擊穿、梯度分段升壓、長時間耐壓三種主流試驗模式自由切換，適配不同國標要求；
試樣參數自定義：針對不同厚度、不同材質試樣獨立保存參數模板，下次檢測同種材料直接調取模板，無需重復輸入；
分級人員權限管理：創建多組操作員賬號，分配獨立登錄密碼，不同操作人員試驗記錄相互隔離，防止非授權人員修改、刪除檢測數據；
內置標準參數模板：軟件預存 GB1408、GB/T507、ASTM D149 等主流標準參數，一鍵調用標準試驗條件，降低操作人員專業門檻；
連續試驗無間斷操作：一組試樣擊穿完成后，無需重啟軟件，更換試樣即可直接啟動下一輪試驗，批量檢測效率提升 50% 以上；
云端數據對接：支持無線云端協議上傳，試驗數據實時同步至企業管理平臺，支持第三方系統調取、二次編輯；
自檢預警功能：啟動試驗前自動檢測高壓回路、通訊鏈路、接地狀態，故障彈窗預警，禁止高壓輸出，規避誤操作安全事故。
七、整機分層安全防護體系（十大安全機制，SEO 安全類核心內容）
高壓檢測設備安全性能是實驗室采購首要考量指標，100KV 無級調壓電壓擊穿測試儀構建十重獨立安全防護機制，從硬件電路、軟件程序、機械結構三層全方位規避觸電、電弧、設備燒毀風險，全部防護機制獨立運行，單一防護失效其余防護正常工作，多重保險保障試驗安全：
跳閘后電壓自動回零保護：無論試驗過程出現短路、擊穿、緊急停機，高壓輸出瞬間歸零，不會殘留高壓，避免操作人員開蓋觸碰殘余高壓觸電；
超壓保護：軟件設定極限保護電壓，升壓過程電壓超過設定閾值，系統立刻切斷高壓，杜絕過壓擊穿試樣、損壞變壓器；
試驗過流保護：回路泄漏電流超過設定擊穿電流閾值，毫秒級切斷高壓，防止大電流燒毀高壓模塊；
試驗短路保護：電極之間試樣擊穿形成短路回路，硬件短路保護電路瞬間斷電，避免變壓器持續短路發熱燒毀；
安全試驗門聯鎖保護：試驗艙封閉安全門未完全關閉時，軟件鎖定高壓輸出，無法啟動升壓，試驗過程開門立刻切斷高壓，杜絕人員伸手進入高壓艙觸電；
軟件誤操作保護：設置多層操作確認彈窗，誤點擊啟動、升壓、保存操作會彈窗確認，防止新手誤操作啟動高壓；
零電壓復位保護：每次試驗啟動前強制校驗電壓零點，電壓未歸零無法升壓，杜絕帶電壓直接接觸試樣；
試驗漏電防護網 + 獨立漏電保護：設備高壓區域內置金屬漏電防護網，整機配備獨立漏電保護器，整機出現漏電時自動切斷總電源；
獨立接地保護端子：設備機身預留專用接地接線柱，強制可靠接地，釋放高壓殘余電荷，降低觸電風險；
試驗結束自動放電保護：每組試驗完成后，內置自動放電回路啟動，釋放高壓變壓器、電極、試樣全部殘余電荷，放電完成后方可開啟試驗艙；
設備故障聲光報警保護：設備出現通訊故障、變壓器過熱、接地失效、熔斷器熔斷時，三色指示燈聲光同步報警，軟件彈窗提示故障類型，便于快速排查檢修。
八、整機硬件組成與標準配套清單
8.1 核心硬件部件構成
整機由試驗主機柜體、10KVA 高壓升壓變壓器、西門子 PLC 中央控制模塊、藍牙遠程無線模塊、雙向抗干擾采集電路、漏電保護系統、自動電弧放電系統、多規格標準電極支架、可拆卸絕緣油浴槽、電壓高精度傳感器、電流采樣傳感器、無觸點無級調壓單元、獨立熔斷保護模塊、工業計算機控制終端十三大部分模塊化組裝，模塊化設計便于后期單獨更換故障部件，無需整體返廠維修，降低售后維護成本。
8.2 設備出廠標準配套清單
100KV 試驗主機一臺；
10KVA 高壓發生器一套；
國標標準電極兩套（25MM 電極 2 只、75MM 電極 1 只）；
可拆卸絕緣油浴槽一只；
Windows 專用高壓擊穿測控軟件一套；
全自動高壓放電系統一套；
西門子 PLC 控制系統一套；
高速數據采集系統一套；
可調節電極支架一套；
設備全套裝箱防護配件；
高壓絕緣防護手套一副；
藍牙無線遠程控制模塊一套；
無觸點無級升壓調壓器一支；
高精度電壓傳感器、電流傳感器各一只；
獨立硬件保護控制模塊一份。
九、全行業細分應用場景解析
9.1 電力設備制造行業
變壓器廠、高壓開關柜企業、電纜生產企業、絕緣油生產廠家，主要檢測電纜紙、變壓器絕緣油、環氧澆注絕緣件、互感器絕緣外殼、開關柜絕緣隔板的擊穿電壓與耐壓性能，依據 GB/T3333、GB/T507 國標開展出廠全檢，把控電力設備絕緣安全，避免電網運行漏電、短路故障。
9.2 新能源汽車、光伏風電行業
新能源車企檢測電池包絕緣薄膜、充電樁絕緣外殼、電機繞組云母絕緣件；光伏企業檢測光伏背板絕緣膜、光伏接線盒絕緣塑料；風電企業檢測風電葉片絕緣涂層、機艙高壓部件絕緣材料，匹配 IEC 國際光伏、新能源汽車絕緣檢測規范，模擬高低溫工況下材料絕緣耐受極限。
9.3 高分子新材料、化工涂料行業
樹脂、橡膠、絕緣漆、塑料薄膜、復合材料研發生產企業，用于新材料配方研發對比測試、成品出廠質檢，檢測不同配方材料擊穿強度，篩選高絕緣性能原材料，HG/T3330 絕緣漆漆膜檢測為行業強制質檢項目，設備固液兩用特性可同步檢測涂料干膜、絕緣浸漬油兩類試樣。
9.4 第三方檢測機構、計量質檢院所
第三方材料檢測實驗室、各地計量院、產品質量監督檢驗所，設備具備完整數據溯源、報告打印、多賬號權限管理功能，出具具備法律效力的檢測報告，兼容 GB、ASTM 全套標準，滿足客戶各類材料委托檢測需求，無線遠程操控大幅提升實驗室批量檢測安全與效率。
9.5 高校、科研院所實驗室
化工學院、材料學院、電氣學院、軌道交通研究院、核工業研究院，用于材料介電性能課題研究、畢業論文試驗、新材料實驗室研發，軟件支持動態曲線導出、批量平行試樣測試、長期數據存儲，適配科研高精度對比試驗需求，設備高新技術資質、專利技術滿足實驗室設備采購招投標資質要求。
9.6 電子電器、電容器制造行業
電容器廠檢測電容器紙、BOPP 薄膜擊穿強度；PCB 電路板企業檢測基板絕緣層；低壓電器企業檢測開關、插座絕緣塑料件，執行 GB12656、ASTM D149 標準，把控小家電、低壓電器安規性能，規避產品漏電起火安全隱患。
9.7 航空航天、軍工配套企業
航空線纜、特種云母制品、高溫陶瓷絕緣件生產企業，模擬嚴苛高壓工況檢測特種絕緣材料長期耐壓性能，設備支持定制高溫油浴模塊，模擬高空、高溫極端環境，滿足軍工產品絕緣可靠性檢測嚴苛標準。
十、設備標準化安裝、調試完整流程
10.1 設備安裝前期環境要求
擺放場地：實驗室平整硬化地面，設備四周預留不小于 1.5 米操作空間，遠離大功率變頻器、電焊機等強電磁干擾設備；
供電條件：穩定 220V 單相 50Hz 交流電源，單獨獨立回路供電，禁止與其他大功率設備共用插座；
接地要求：實驗室配備專用接地地線，接地電阻≤4Ω，設備機身接地柱可靠連接地線，杜絕無接地運行；
環境溫濕度：常規檢測環境溫度 0℃-40℃，環境相對濕度 30%-70%，無凝露、無粉塵、無腐蝕性氣體；液體油浴高溫測試需配套通風排風裝置，及時排出油蒸氣。
10.2 整機安裝步驟
拆箱就位：拆除設備外包裝防護，平穩放置于平整地面，調平底部支撐腳，保證柜體水平無傾斜；
接地接線：使用專用接地銅線連接設備接地端子與實驗室接地網，接線端子擰緊無松動；
供電接線：連接 220V 供電電源線，檢查線路絕緣無破損，空開保護開關閉合正常；
電腦通訊連接：有線模式使用網線連接設備網口與電腦網卡；無線模式安裝藍牙驅動，配對設備無線模塊；
電極、油浴裝配：固體測試安裝對應規格標準電極，調整電極間距、高度；液體測試裝入絕緣油浴槽，倒入試樣絕緣油，靜置脫氣；
軟件安裝：配套軟件安裝至 Windows 電腦，完成驅動安裝，重啟電腦后啟動軟件，識別設備通訊端口。
10.3 設備出廠精度調試流程
通電自檢：閉合電源空開，設備三色指示燈亮起，軟件自動建立通訊連接，無通訊故障彈窗即為硬件連接正常；
零點校準：進入出廠校準界面，確認當前電壓數值歸零，若存在零點偏移，使用校準功能一鍵復位零點；
升壓功能調試：切換交流模式，手動緩慢升壓，觀察電壓數值同步線性上升，無跳變、卡頓，驗證無級調壓平穩性；
擊穿保護調試：放置標準短路試樣，啟動升壓，驗證設備短路瞬間快速切斷高壓、自動放電功能；
參數模板調試：調取 GB1408 標準預設參數，核對升壓速率、擊穿電流、極限電壓數值，確認模板參數匹配國標要求；
安全聯鎖調試：試驗艙門開啟狀態下點擊啟動升壓，軟件鎖定高壓輸出，關門后方可升壓，驗證門聯鎖防護功能；
數據導出調試：完成一組空白試樣測試，保存數據后導出 Excel 表格，確認曲線、數值完整無缺失，安裝調試全部完成。
十一、標準化試驗操作完整步驟
11.1 固體絕緣材料擊穿試驗操作步驟
試樣預處理：按照國標要求裁剪平整試樣，去除表面油污、毛刺，測量試樣厚度并記錄，保證試樣無氣泡、破損；
電極清潔：使用無塵布擦拭電極接觸面，去除殘留擊穿炭黑雜質，保證電極導電均勻；
試樣放置：打開試驗艙安全門，將試樣平整放置于上下標準電極中間，調整電極壓力，保證試樣與電極完全貼合無空隙；
參數設置：關閉安全門，打開測控軟件，進入參數設置界面，選擇交流 / 直流試驗模式、擊穿試驗方法，輸入試樣厚度、升壓速率、擊穿電流閾值、極限保護電壓，調取對應國標參數模板保存；
試驗啟動：返回主試驗界面，填寫試驗編號、檢驗人員信息，點擊啟動按鈕，設備自動無級勻速升壓，軟件實時繪制電壓電流曲線；
擊穿判定：試樣發生擊穿后，設備毫秒級切斷高壓，自動放電，軟件自動記錄擊穿電壓數值、計算擊穿強度；
試驗后處理：等待放電完成，打開試驗艙門取出破損試樣，清潔電極，可直接保存本組數據或刪除作廢試樣記錄，更換新試樣重復測試；
數據歸檔：全部試樣測試完成后，進入歷史查詢界面，篩選本次試驗數據，打印檢測報告或導出 Excel 表格存檔。
11.2 絕緣油液體介質擊穿試驗操作步驟
油浴預處理：拆卸油浴槽，清洗槽內壁、液體專用電極，烘干無水分后裝回設備，倒入待檢測絕緣油，靜置 20 分鐘脫除油內氣泡；
電極校準：調整液體電極間距，嚴格按照 GB/T507 標準設置電極間隙；
參數配置：軟件切換液體試驗對應參數模板，設置耐壓保持時間、梯度升壓參數、油浴環境溫度；
啟動測試：關閉試驗艙門，一鍵啟動自動梯度升壓，系統多次循環擊穿測試，自動記錄每組擊穿電壓平均值；
試驗完成：測試結束自動放電，排出油浴槽內絕緣油，清洗電極與油槽，防止油內雜質殘留影響下次檢測精度。
十二、設備日常維護、定期保養規范
12.1 每日使用后簡易維護
每次試驗結束后，清理電極表面擊穿產生的炭黑、試樣碎屑，避免雜質造成電極接觸不良、電場畸變；
液體測試完成后及時排空油浴槽，清洗槽體，擦拭干凈無殘留油污；
關閉軟件、切斷設備總電源，清理試驗艙內部粉塵、碎屑，保持艙內干燥潔凈；
檢查接地線路、電源線有無磨損松動，確認安全防護門閉合順暢。
12.2 每周定期保養項目
擦拭整機柜體、觀察窗，去除粉塵油污，避免粉塵堆積造成高壓爬電；
檢查藍牙無線模塊信號連接穩定性，重新配對無線驅動，保證遠程操控無斷連；
查看軟件數據庫存儲容量，備份重要試驗數據至移動硬盤，防止電腦硬盤損壞丟失數據；
檢查熔斷保護器、漏電保護器狀態，確認保護元器件無老化、燒蝕痕跡。
12.3 月度深度保養項目
打開設備側邊檢修門，清理高壓變壓器、調壓模塊表面粉塵，使用干燥吹風機吹掃內部電路板灰塵；
校準電極平行度、電極間距，保證電場均勻，消除厚度測量數據誤差；
進入出廠校準界面，完成電壓零點校準，核對電壓采集精度，出現偏移及時校準；
測試全部安全防護功能：門聯鎖、過流保護、短路保護、自動放電功能，確認防護機制正常觸發；
檢查設備接地端子緊固程度，重新擰緊接地接線，降低接地電阻。
12.4 年度計量、大修保養
每年送至第三方計量院所完成整機精度計量校準，出具校準證書，保障檢測數據合規有效；
全面檢測高壓變壓器絕緣性能，排查內部線路老化、絕緣破損隱患；
升級配套測控軟件至最新版本，優化數據存儲、云端傳輸功能；
更換老化易損件：電極、絕緣密封件、熔斷保護配件，延長整機使用壽命。
十三、設備常見故障自查與快速解決方法（實用 SEO 干貨內容）
13.1 軟件與設備通訊失敗，無法建立連接
故障原因：網線 / 藍牙驅動異常、通訊端口選擇錯誤、設備未通電、通訊線路破損；
解決方法：檢查設備總電源正常開啟，有線模式更換網線、重新選擇軟件對應 COM / 網口；無線模式卸載原有藍牙驅動，重新安裝驅動并配對模塊；重啟電腦與設備整機，再次建立通訊。
13.2 點擊啟動升壓，高壓無輸出，軟件提示門聯鎖故障
故障原因：安全試驗艙門未完全閉合、門控感應開關松動；
解決方法：完全關閉試驗艙門，按壓艙門保證貼合柜體，若開關松動打開側門緊固門控感應觸點螺絲。
13.3 升壓過程電壓數值波動大、數據重復性差
故障原因：電極雜質未清理、試樣厚度不均、接地不良、機械觸點氧化；
解決方法：徹底清潔電極接觸面，更換厚度均勻無缺陷試樣，重新緊固設備接地線路，月度校準電壓采集零點。
13.4 試驗過程頻繁過流保護停機
故障原因：試樣內部雜質過多、電極間距過小、擊穿電流閾值設置過低；
解決方法：更換無氣泡、無雜質合格試樣，按照國標調整電極間距，軟件參數界面上調擊穿電流保護閾值。
13.5 無線遠程操控信號中斷、操作延遲
故障原因：藍牙模塊遮擋、操作距離過遠、周邊無線信號干擾；
解決方法：操作人員縮短與設備距離，移除金屬遮擋物，關閉周邊大功率無線發射設備，重新配對藍牙模塊。
13.6 試驗結束無自動放電，殘余高壓無法釋放
故障原因：自動放電回路接觸不良、放電保護元器件老化；
解決方法：切斷設備總電源，等待 30 分鐘自然放電，聯系售后檢修放電回路硬件，更換老化保護配件。
十四、100KV 無級調壓電壓擊穿測試儀采購選型避坑完整指南
市面上高壓擊穿試驗機產品層次參差不齊，大量低價設備存在調壓精度差、安全防護缺失、僅支持固體測試、無無線遠程功能、數據無法溯源、軟件功能簡陋等缺陷，采購選型時可按照以下要點篩選，規避采購后檢測精度不足、安全隱患、無法匹配檢測標準等問題：
優先確認調壓架構：區分機械碳刷調壓與無觸點無級調壓，機械調壓設備長期使用數據誤差持續增大，優先選擇無觸點電子無級調壓機型；
確認介質兼容能力：詢問設備是否標配絕緣油浴裝置，能否同時完成固體、液體兩類試樣檢測，避免單獨采購油耐壓設備增加成本；
核實核心控制單元：確認主控處理器是否為工業級 PLC，普通單片機設備抗干擾能力弱，實驗室多設備環境易出現數據漂移；
安全防護體系核查：確認是否具備門聯鎖、零電壓復位、自動放電、漏電、短路、過流多重硬件防護，低價設備普遍刪減多層防護結構，存在觸電安全風險；
擊穿判定邏輯區分：優先選擇電壓、泄漏電流雙重擊穿判定設備，單一電壓判定設備極易出現漏判、誤判；
遠程操控功能確認：詢問是否搭載藍牙無線人機分離操控，普通設備僅本地操作，高壓試驗安全風險高；
數據管理功能核查：確認軟件是否支持無限本地存儲、Excel 導出、云端協議上傳、多賬號權限管理，簡易設備僅臨時緩存數據，斷電全部丟失，無法滿足質檢溯源要求；
標準適配完整性：核對設備軟件內置國標、美標模板是否齊全，能否自定義全套試驗參數，適配企業現有檢測標準；
電極配套完整性：確認出廠標配多規格國標電極，無需額外加價采購電極套件，節省配套采購成本；
售后與校準服務：確認廠家提供年度遠程維護、故障報警、上門校準指導服務，模塊化硬件設計便于后期單獨更換配件，降低維修成本。
十五、全文總結
100KV 無級調壓電壓擊穿測試儀作為絕緣材料電氣強度檢測核心專業設備，依托無觸點無級平滑調壓、西門子工業級 PLC 主控、藍牙無線人機分離安全操控、固液雙介質通用檢測、電壓電流雙重擊穿判定、十重分層電氣安全防護、全數字化智能測控軟件、多協議工業數據對接八大核心差異化技術，全面適配電力、新能源、高分子新材料、第三方質檢、高?？蒲小㈦娮与娖鳌⒑娇蘸教烊袠I絕緣試樣檢測需求，完整覆蓋 GB1408、GB/T507、ASTM D149 等國內外全套絕緣檢測標準，解決傳統老式耐壓試驗機調壓卡頓、數據精度差、單一介質檢測、操作安全隱患、數據無法溯源、軟件功能單一等行業普遍痛點。
設備固定性能參數標準化、軟硬件模塊化設計、配套多規格標準電極套件、完善的日常維護保養體系、清晰的故障自查解決方案，兼顧實驗室高精度檢測需求與批量出廠質檢效率需求，無線遠程操控技術從根源降低高壓試驗人身安全風險，云端數據上傳、多接口工業通訊適配數字化實驗室、自動化產線升級趨勢，是目前 100KV 電壓擊穿檢測設備中綜合性能、安全等級、智能化程度領先的優選機型，適用于所有需要開展固體、液體絕緣材料工頻 / 直流擊穿電壓、耐壓強度測試的實驗室、生產企業、科研院所與第三方檢測機構。
