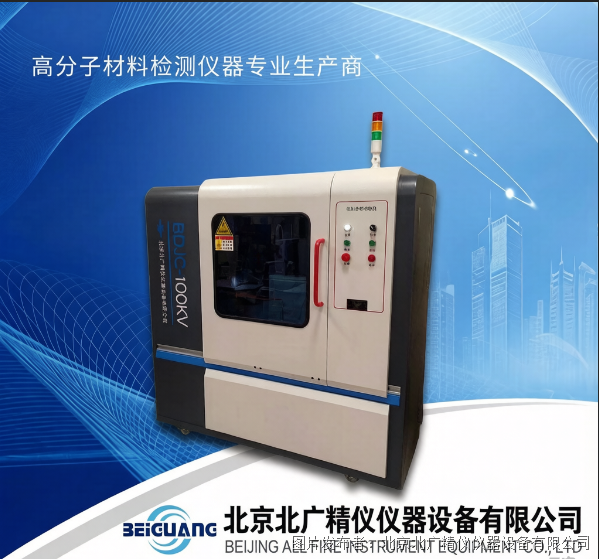

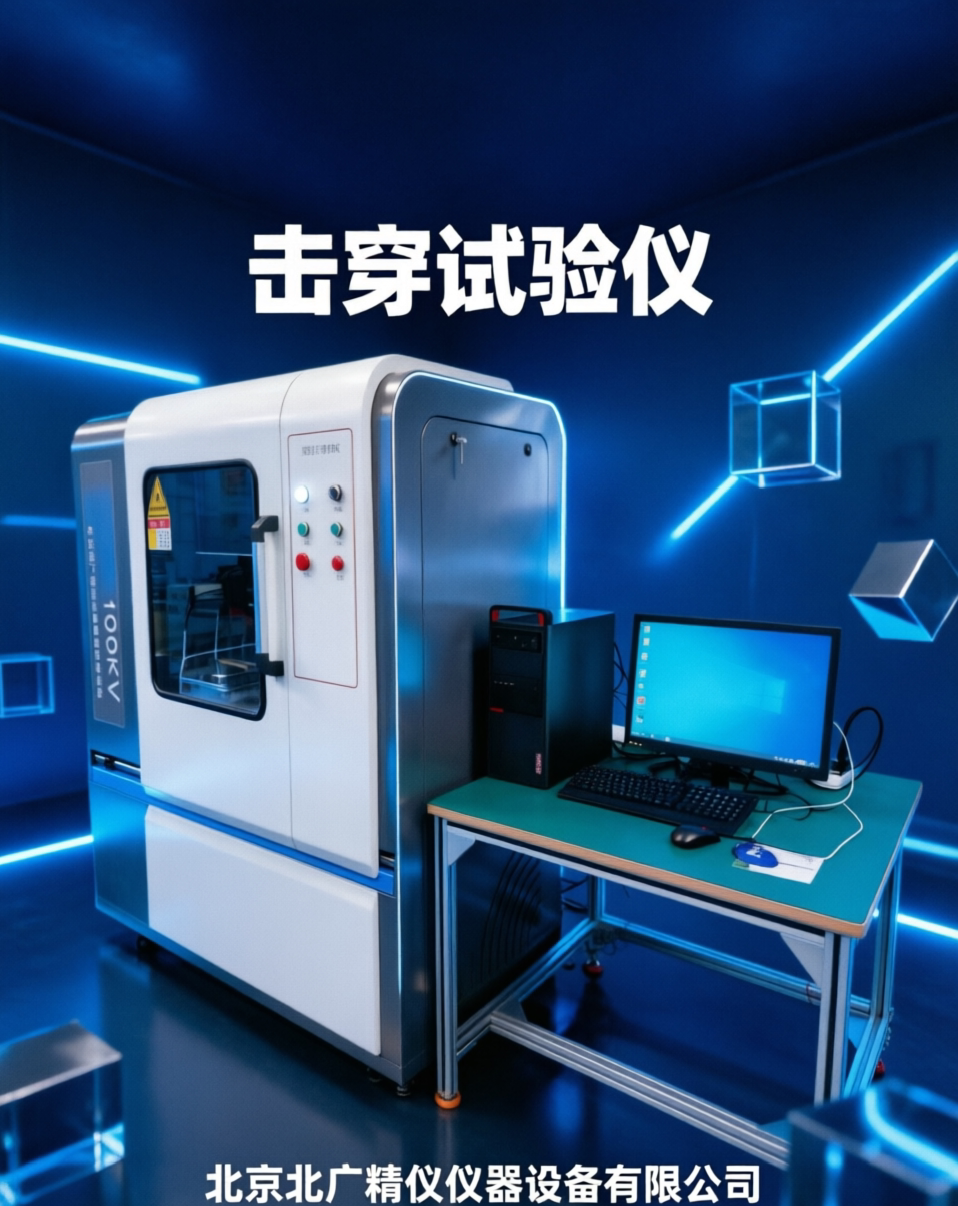

在現代材料檢測與驗證的領域中，絕緣介質材料的電氣性能優劣直接決定了各類電工產品、電力裝備、高端制造設備的運行安全性與使用壽命。隨著新能源、軌道交通、航空航天、高端電力傳輸、特種高分子材料等產業的快速發展，市場對各類固體、液體絕緣材料的耐壓性能、擊穿閾值檢測的精準度、安全性、適配性提出了前所未有的高要求。100KV電壓擊穿試驗儀正是為了滿足這一高端檢測需求而生的專業級檢測設備，它依托成熟的工業控制架構與多年檢測場景的技術迭代，能夠精準完成各類絕緣介質材料的工頻電壓擊穿、工頻耐壓試驗全流程操作，是材料研發、質量管控、第三方檢測實驗室場景中不可或缺的核心驗證設備。

一、設備核心用途與適用場景

100KV電壓擊穿試驗儀采用全計算機控制架構，搭配人性化的人機交互操作模式，無需過多人工干預即可自動完成對各類絕緣介質材料的工頻電壓擊穿測試、工頻耐壓測試全流程操作，覆蓋了幾乎所有常見絕緣材料的電氣強度檢測需求。

在固體絕緣材料檢測領域，它完全適配絕緣漆、樹脂和膠、浸漬纖維制品、層壓制品、云母及其制品、塑料、薄膜復合制品、陶瓷、玻璃、硫化橡膠、電纜紙、電容器紙等數十類常見固體絕緣材料的擊穿電壓、擊穿強度、耐電壓性能測試。無論是新能源汽車內部使用的耐高溫絕緣層壓制品，還是高壓輸電線路配套的陶瓷絕緣部件，或是電子行業大量使用的超薄絕緣薄膜，都可以通過這臺設備完成精準的電氣性能標定，為產品的配方優化、生產工藝調整、出廠質量校驗提供核心的數據支撐。

在液體絕緣材料檢測領域，設備標配方便拆裝的油浴裝置，可以輕松完成各類絕緣油的擊穿電壓測試，廣泛適用于電力系統變壓器用油、高壓開關絕緣油等油品的日常運維檢測，也能滿足絕緣油生產企業的出廠全檢需求。

除了常規的常溫檢測場景外，該設備還支持定制高溫環境、高溫油檢測功能，能夠模擬極端工況下的材料絕緣性能表現，滿足特種材料研發的極端測試需求。

目前該設備已經廣泛應用于電工材料生產企業、高等院校材料實驗室、電力科學研究院、第三方權威檢測機構、航空航天裝備制造企業、軍工產品生產單位等諸多領域，無論是面向大批量產品的快速出廠篩查，還是面向前沿材料研發的精準數據采集，都能提供穩定可靠的測試結果。

二、適配的執行標準體系

作為專業級的絕緣性能檢測設備，100KV電壓擊穿試驗儀完全覆蓋國內現行主流的絕緣材料電氣強度測試標準，同時也支持美標相關測試規范，能夠滿足不同行業、不同出口需求的測試合規性要求。

針對固體絕緣材料的相關標準包括GB1408-2016 固體絕緣材料電氣強度試驗方法、GB/T1695-2005 硫化橡膠工頻電壓擊穿強度和耐電壓的測定方法、GB/T3333 電纜紙工頻擊穿電壓試驗方法、HG/T 3330 絕緣漆漆膜擊穿強度測定法、GB12656 電容器紙工頻擊穿電壓測定法。針對液體絕緣材料的相關標準包括GB/T 507-2002 絕緣油擊穿電壓測定法、DL429.9-91 絕緣油介電強度測定法。同時設備還支持ASTM D149美標電壓擊穿試驗方法，能夠滿足出口海外產品的測試合規要求，無需額外購置不同規格的多臺測試設備，一臺設備即可覆蓋絕大多數行業的標準測試需求，大幅降低實驗室的設備采購成本。

三、設備核心技術優勢

100KV電壓擊穿試驗儀在研發階段就深度調研了國內數十家各類檢測實驗室的實際使用痛點，針對性完成了多項技術升級，相比行業內常規的同類設備，擁有多達十多項獨有的技術優勢，全方位提升測試的精準度、操作的安全性與功能的實用性。

第一是搭載了西門子CPU中央單元處理器，作為設備的核心運算控制核心，這款工業級處理器擁有行業頂尖的采集精度與運行穩定性，長時間連續進行數百次上千次試驗也不會出現數據漂移、運算錯誤的問題，從核心硬件層面保障了每一次測試結果的精準可靠。

第二是搭載了國內獨有的無線藍牙操作功能，徹底擺脫了傳統有線控制的距離限制，真正實現人機分離操作，試驗人員可以在遠離高壓測試區域的安全位置完成全部試驗操作，從操作模式層面最大限度保護試驗人員的人身安全，徹底避免傳統試驗過程中高壓意外泄漏可能帶來的安全隱患。

第三是采用了獨有的雙向電壓電流干擾抑制技術，能夠徹底避免絕緣材料擊穿瞬間產生的強電流干擾導致的設備失控風險，同時也能杜絕強干擾信號燒壞通訊端口的問題，大幅提升了設備的抗干擾能力與長期使用壽命，即便是在周邊存在其他大功率工業設備的復雜車間環境中，設備依然可以穩定運行不受干擾。

第四是搭載了全新升級的專用操作軟件，自帶完整的設備自檢功能與試驗預警提示功能，不同于行業內多數常規設備僅依靠單一電壓信號進行擊穿判斷的設計，這款設備增加了電流電壓雙向判斷機制，完全適配無線安全控制邏輯，有效避免單一信號誤判導致的試驗結果出錯、設備誤動作的問題。

第五是設備內部設有專屬的漏電防護網，一旦檢測到異常漏電信號會第一時間觸發保護機制，同時搭配電弧自動卸壓設計，絕緣材料擊穿瞬間產生的多余電弧能量會被快速引導釋放，不會對設備核心部件和周邊環境造成沖擊。

第六是設備控制程序采用了最新版本的C++語言編寫完成，程序運行效率極高，運算延遲極低，試驗過程中的數據采集、響應速度都處于行業頂尖水平，最終輸出的試驗結果精準度遠超行業平均水準。

第七是突破了多數常規試驗儀僅能完成固體絕緣材料測試的功能限制，這臺設備既可以完成各類固體絕緣材料的擊穿耐壓測試，也可以輕松完成各類液體絕緣材料的相關測試，一臺設備即可覆蓋兩類測試需求，為用戶節省了額外購置液體測試專用設備的高額成本。

第八是設備內置了獨立的熔斷保護器和漏電保護器，一旦出現試驗過流或者過載的異常情況，熔斷器會第一時間燒斷，有效保護儀器控制部分和高壓部分不會被大電流燒壞，且熔斷器的更換操作十分方便，用戶無需聯系專業售后人員即可自行完成更換，設備維護的便捷性大幅提升。

第九是搭載了智能的試驗結果自動篩選功能，試驗完成后用戶可以自主選擇需要保留的有效試驗數據，自動剔除誤操作或者異常狀態下產生的無效數據，無需后期在大量原始數據中手動篩選整理，大幅降低了試驗后的人工數據處理工作量。

第十是支持遠程維護報警功能，一旦設備運行過程中出現異常故障，會自動觸發報警提示，售后技術人員可以通過遠程連接的方式快速定位問題、完成故障處理，售后響應速度大幅提升，設備的停機維護時間被壓縮到最短，不會影響實驗室的日常檢測安排。同時設備支持試驗結果數據無限儲存，完全不用擔心試驗數據過多導致存儲空間不足的問題。

除此之外設備軟件還支持無線云端協議上傳功能，生成的試驗數據可以直接上傳到云端服務器，支持第三方編輯操作，完全滿足現代數字化實驗室的數據集中管理、多端同步調取的需求。針對工業級的數據采集對接場景，設備也做了完整的適配，軟件部分配置了標準通訊接口，支持OPC DC/UA、Webservice、Webapi等多種協議，硬件通訊接口支持TCP/IP、電子協議101、104等諸多規約，物理接口支持COM、TCP、UDP、GPRS、編程口、USB等多種鏈路，同時系統提供中間數據庫標準數據對接能力，數據庫可以無限儲存實驗數據且永久不會丟失，完美適配各類工業平臺的數字化數據采集要求。

四、軟件全功能詳解

100KV電壓擊穿試驗儀配套的專用操作軟件采用WINDOWS窗口操作平臺，整體界面設計直觀易懂，新用戶經過短時間的操作培訓即可快速上手使用，沒有復雜的學習門檻，軟件內置的功能覆蓋了試驗全流程的所有操作需求。

第一是動態曲線顯示功能，在整個試驗進行的過程中，軟件界面可以實時動態顯示試驗過程中的電壓、電流變化曲線，試驗人員可以直觀地看到整個升壓過程中材料電氣性能的變化趨勢，而不是只能看到最終的擊穿電壓結果，能夠為材料研發人員提供更多維度的過程數據支撐，幫助分析材料的擊穿機理，為材料配方優化提供更多參考信息。

第二是便捷的數據導出功能，所有試驗完成后生成的原始數據、統計結果都可以一鍵導入EXCEL表格，試驗人員可以基于導出的Excel文件自主完成后續的自定義數據統計、圖表繪制等操作，無需手動抄寫錄入數據，既避免了人工錄入可能出現的錯誤，也大幅提升了數據處理的效率。

第三是靈活的實驗報告自定義功能，用戶可以根據自己的實際需求人為設置報告名稱，也可以自主調整報告內需要展示的數據項、排版格式，設置完成后可以一鍵打印標準格式的實驗報告，完全滿足實驗室內部質控報告、對外出具檢測報告的不同格式要求，無需額外借助第三方辦公軟件二次調整。

第四是支持靈活的試驗方式切換，用戶可以根據不同的測試需求，在軟件內直接選擇直流試驗或者交流試驗模式，無需手動調整設備的硬件接線，切換過程全部由軟件自動完成，操作十分便捷，一臺設備就可以覆蓋直流、交流兩類測試場景。

第五是多種試驗方法可選，用戶可以根據對應的測試標準要求，自行選擇擊穿電壓測試、耐壓試驗、梯度試驗三類不同的試驗方法，切換完成后軟件會自動匹配對應方法的控制邏輯，無需用戶手動調整復雜的底層參數，完全匹配不同標準對應的測試流程要求。

第六是高度自由的參數設置功能，用戶可以根據不同的試驗方式及試驗方法，靈活設置所需的各類參數值，包括升壓速度、耐壓時間、終止判斷閾值等，適配各類自定義的非標準測試場景，滿足前沿材料研發過程中各類特殊的測試需求。

第七是靈活的試樣設置功能，用戶可以針對不同標準對應的不同試樣參數要求，靈活設置試樣的厚度、尺寸、數量等相關參數，軟件會自動基于輸入的試樣參數完成擊穿強度等衍生數據的自動計算，無需人工手動換算，進一步降低人工操作的工作量。

第八是完善的人員管理功能，用戶可以在軟件內設置不同的用戶名及對應密碼，不同的操作員使用自己的賬號登入系統后只能操作權限內的對應試驗，不同操作人員的試驗數據、操作記錄互不影響，既保障了試驗數據的安全性，也符合實驗室的質控管理要求，實現操作全流程可追溯。

第九是內置完整的標準選擇庫，軟件內提前預置了國內國際主流的所有絕緣材料測試標準，用戶可以根據自己的測試需求自行選擇對應的標準，軟件會自動加載對應標準要求的試驗流程、參數范圍，完全不用用戶反復翻閱標準文檔確認參數，從操作層面保障了測試流程的標準合規性。

第十是支持連續試驗快速操作，連續進行多組試驗時，試驗人員可以直接在軟件界面內一鍵結束當前試驗，快速啟動二次試驗，不需要重復回到初始界面反復設置參數，大幅提升批量試驗的操作效率，一天內完成上百組試樣的測試也不會帶來繁瑣的操作負擔。

除了上述核心的操作功能外，軟件還配套了獨立的出廠校準界面，設備出廠時技術人員可以通過校準界面完成電壓、電流全量程的精準校準，用戶后續也可以定期使用校準界面對設備進行自校驗，保障設備的測試精度長期符合標準要求，確保每一次測試的數據都精準可靠。除此之外軟件還內置了歷史查詢界面，所有歷史完成的試驗數據都可以通過設置時間、試驗類型、操作人員等篩選條件快速查詢調取，過往幾年的試驗記錄都可以快速查找導出，完全不會出現數據丟失或者難以查找的問題。

五、100KV電壓擊穿試驗儀專屬性能參數

最高輸出電壓100KV，變壓器容量10KVA，升壓器容量3KVA。

工作電壓為220v±10%的單相交流電壓，供電頻率為50Hz±1%。

控制方式采用西門子PLC。

支持的試驗方式覆蓋交流/直流試驗，具體包含1、勻速升壓 2、梯度升壓 3、耐壓試驗三類模式。

適配的試驗介質包含空氣、絕緣油兩類場景，設備標配方便拆裝的油浴裝置。

升壓裝置采用先進的無觸點原件勻速升壓設計，完全淘汰了傳統老款設備使用的機械調壓結構，徹底避免了機械調壓部件長期使用后磨損導致的升壓速度不穩定、接觸不良的問題，升壓全程更加平穩順滑。

升壓速度可設置范圍為0.1kv-5.0kv/s，支持用戶自行自定義設定。

耐壓時間參數軟件設定支持大于10小時的長時耐壓測試。

試驗精度≤1%。

支持的漏電流選擇范圍為0-150mA。

硬件通訊接口包含232/485/網口，支持無線/有線兩種控制方式可選。

擊穿判斷方式支持電壓、電流雙重判斷機制，避免單一信號誤判。

放電方式為試驗結束自動放電，測試完成后設備會自動將高壓端存儲的剩余電能完全釋放，無需人工手動接觸放電操作，進一步提升操作安全性。

變壓器變比為1:1000。

采集方式為0-100v輸出采集。

適配的測試對象覆蓋固體、液體兩類介質，同時支持定制高溫環境、高溫油測試功能。

擊穿判斷采用高電壓判斷、漏電流判斷雙重邏輯，判斷精準度遠超單一判斷模式的常規設備。

實驗結束后設備自動完成放電操作，不會在高壓端殘留危險的剩余電能。

六、全系列可選電極配置

為了滿足不同形態、不同尺寸試樣的測試需求，100KV電壓擊穿試驗儀可以選配的電極類型十分豐富，幾乎覆蓋了所有常見絕緣試樣的裝夾測試需求。常規可選電極包含液體電極、6MM電極、球形電極、球-板電極、線材電極、25MM-75MM電極、微型電極、管材電極，同時也支持定制其他特殊規格的專用電極。不同的電極都可以快速完成拆裝更換，無需復雜的調試操作，更換完成后即可直接開始對應試樣的測試，能夠適配薄膜、板材、線材、管材、絕緣油、微型異形試樣等各類不同形態的試樣，完全不用為不同類型的試樣額外購置專用測試設備，進一步拓展了設備的適用范圍。

七、全維度安全保護體系

高壓測試類設備的安全性能是所有使用單位首要關注的核心指標，100KV電壓擊穿試驗儀針對各類可能出現的安全隱患設計了全維度的多層安全保護機制，徹底杜絕各類安全事故的發生。

第一是跳閘后電壓自動回零保護機制，一旦試驗過程中設備觸發跳閘保護，輸出電壓會瞬間自動回落到零位，不會有高壓繼續輸出，避免異常狀態下高壓持續輸出帶來的危險。

第二是超壓保護機制，當實際輸出電壓超過用戶設置的最高閾值時，設備會立刻觸發保護停止升壓，避免超高壓損壞試樣或者設備自身部件。

第三是試驗過流保護機制，當回路中的電流超過設定的最大閾值時，設備會立刻切斷高壓輸出，保護核心部件不會被大電流燒壞。

第四是試驗短路保護機制，如果測試回路意外出現短路故障，設備會在毫秒級時間內觸發保護動作，完全不會出現長時間短路燒壞設備的問題。

第五是安全試驗門保護機制，高壓測試區域的防護門如果沒有完全關閉，設備將無法啟動升壓操作，完全避免試驗人員誤伸手進入高壓區域引發觸電事故。

第六是軟件誤操作保護機制，即使試驗人員操作軟件時出現誤點擊錯誤參數的情況，軟件內置的邏輯校驗機制也會自動識別不合理的參數設置與危險操作，拒絕執行錯誤指令，避免誤操作引發的安全問題。

第七是零電壓復位保護機制，每次啟動試驗前設備都會自動確認當前輸出電壓處于零位才允許開始升壓，不會出現上次試驗結束后電壓沒有回零，下次開機直接輸出高壓的危險情況。

第八是試驗漏電保護機制，設備實時監測整個回路的漏電電流，一旦漏電值超過安全閾值，立刻觸發保護切斷高壓輸出，保障試驗人員的人身安全。

第九是獨立接地保護機制，設備配置獨立的接地回路，不和其他大功率設備共用接地線路，完全避免接地不良引發的漏電、電壓漂移問題，既保障設備安全運行，也避免接地電位差影響測試結果的精準度。

第十是試驗結束放電保護機制，每次試驗完成后設備都會自動完成放電操作，將高壓端所有剩余的電能完全釋放，哪怕是試驗結束后試樣出現緩慢的緩慢放電現象，也會被設備的放電回路完全引導釋放，確保試驗人員打開防護門接觸試樣時，試樣上沒有任何剩余的危險電荷。

第十一是設備故障報警保護機制，一旦設備的核心部件出現運行異常，系統會立刻發出聲光報警提示，同時停止所有高壓輸出操作，提醒操作人員及時排查故障，避免設備帶故障運行引發更大的損壞。

多層安全保護機制相互獨立又互相冗余，哪怕其中某一層保護出現故障，其余的保護機制依然可以正常發揮作用，全方位保障試驗人員的人身安全與設備自身的運行安全，完全符合高壓測試實驗室的最高級別的安全規范要求。

八、設備核心部件與標準配置

100KV電壓擊穿試驗儀的所有核心部件全部選用工業級高品質產品，從部件層面保障設備的長期運行穩定性。核心部件包含高壓變壓器、CPU控制模塊、西門子中央處理單元、遠程藍牙模塊、漏電保護系統、系統故障報警單元、升壓調壓器、電壓傳感器、電流傳感器、獨立控制模塊，所有部件的設計使用壽命都達到十年以上，長期高頻使用也不容易出現損壞。

設備的標準配置包含試驗主機一臺、高壓發生器一套、試驗電極二套、試驗油箱一只、配套實驗軟件一套、放電系統一套、控制系統一套、數據采集系統一套、電極支架一只、裝箱單一份、絕緣手套一副、無線控制裝置一支，其中電極配置完全符合GB1408.1標準要求，包含25mm電極2只、75mm電極1只，開箱之后不需要額外采購任何配件即可直接開展常規測試工作，用戶拿到設備按照說明書完成簡單的接線調試即可快速投入使用。

九、設備日常使用與長期維護優勢

100KV電壓擊穿試驗儀在設計階段就充分考慮了用戶長期使用過程中的維護需求，整體設備的易維護性遠高于行業內的同類產品。首先設備的核心控制程序采用高穩定性的C++語言編寫，不會出現普通編程軟件常見的崩潰、閃退、數據丟失問題，常年運行也不會出現卡頓問題。其次所有的易損部件比如熔斷器的更換過程十分簡便，用戶不需要專業的電路知識，只需要打開對應位置的蓋板即可自行完成更換，不需要等待售后人員上門處理，不會因為小部件損壞就導致設備長期停機。

設備配套的遠程維護功能更是大幅降低了售后維護的成本，只要設備聯網，售后技術人員就可以遠程查看設備的運行參數，遠程定位軟件層面的故障，很多問題無需上門就可以直接遠程解決，既節省了售后的時間成本，也能讓設備快速恢復正常使用，不會耽誤用戶的日常檢測工作。

同時設備配套的數據庫支持無限容量存儲，哪怕用戶每天進行上百組試驗，連續運行十幾年的試驗數據也可以全部安全存儲在數據庫中，完全不用擔心存儲空間不足的問題，所有歷史試驗數據都可以隨時調取查詢，完全滿足各類實驗室需要長期留存試驗數據的質控要求。

無線控制功能的設計也讓設備的部署靈活性大幅提升，用戶不需要專門在高壓測試區旁邊建造操作人員的操作工位，試驗人員可以在隔著多個房間的安全區域完成所有試驗操作，實驗室的空間布局可以更加靈活，不用受設備有線連線的距離限制。

無論是日常的批量出廠檢驗工作，還是前沿材料研發的高精度測試需求，100KV電壓擊穿試驗儀都可以憑借其優異的性能、全面的功能、完善的安全保護機制，為用戶提供長期穩定可靠的檢測支撐，是絕緣材料電氣性能檢測場景中性價比極高的高端測試設備選擇。
