一、設備整體概述

變壓器油介損測試儀是電力絕緣檢測領域專用一體化精密檢測設備，設備核心用于變壓器絕緣油、各類液體絕緣介質的介質損耗因數、相對電容率、直流電阻率同步檢測，同時可完成抗燃油體積電阻率專項檢測，是電網運維、自備電廠、新能源場站、第三方電力檢測機構、科研實驗室必備的標準化檢測儀器。

在油浸式高壓電氣設備長期運行流程中，變壓器、電抗器、高壓互感器、充油套管內部填充絕緣油，承擔絕緣隔離、熱量傳導散熱兩大核心作用。油品長期受電場、高溫、氧化、水分、雜質污染影響，會逐步產生極性老化產物、微量水分、懸浮雜質，這類微觀變化無法依靠外觀、簡易耐壓試驗提前識別，卻會持續提升介質損耗數值，增加設備內部發熱損耗，長期累積易引發局部放電、絕緣擊穿、設備停運故障。介質損耗因數、體積電阻率是對油品微量劣化高度敏感的核心指標，能夠在故障隱患形成初期捕捉油品性能衰減趨勢，為設備預防性試驗、新油入庫驗收、濾油再生效果驗證、故障油樣溯源分析提供量化數據支撐。

國內現行 GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》統一規范液體絕緣介質檢測流程、設備硬件標準、試驗溫度、電壓條件，行業常規變壓器絕緣油標準測試溫度為 90℃，抗燃油依據規范要求需穩定控制在 20℃完成電阻率檢測。常規檢測設備僅具備單一加熱功能，當實驗室環境溫度高于 20℃時，無法對抗燃油試樣降溫控溫，需要額外配備外部恒溫制冷設備，增加檢測流程復雜度與配套設備投入；傳統設備無自動排油結構，每次試驗完成后需要手動拆卸油杯傾倒廢油，清洗、換樣操作步驟繁瑣，不同油樣殘留易造成交叉污染，影響測試數據重復性。

變壓器油介損測試儀整機采用一體化集成結構，內部整合三電極標準介損油杯、感應加熱模塊、半導體制冷組件、高精度溫度傳感單元、數字介損電橋、交流高壓試驗電源、SF6 充氣標準電容器、直流高壓源、高阻測量模塊、微型打印單元、觸控交互系統等全部核心組件，依托全數字 DSP 測控架構與 FFT 信號處理技術，自動化完成升溫、恒溫穩定、制冷降溫、多參數同步采樣、數據運算、存儲、屏幕顯示、紙質打印整套流程。設備搭載全中文彩色觸控操作界面，全流程步驟搭配文字操作提示，操作人員無需長期專業培訓，通讀基礎操作規范后即可獨立完成整套油樣檢測工作。

設備適用檢測介質覆蓋礦物變壓器絕緣油、電纜絕緣油、開關絕緣油、磷酸酯抗燃油、各類工業液體絕緣介質，配套雙規格獨立測試油杯，區分 40ml 大容量絕緣油測試油杯與 10ml 小型抗燃油專用油杯，兩類油杯獨立放置、獨立信號通路，規避不同油品交叉污染。整機機身結構緊湊，單臺總重量控制在 21kg，單人可完成短距離轉運，適配實驗室固定工位、變電站現場移動檢測、新能源場站戶外臨時取樣檢測等多類使用場景。整機供電采用通用單相 220V 民用電源，無需定制高壓供電線路，常規實驗室、配電房標準插座均可直接適配部署，設備運行功耗可控，長期間歇檢測不會產生過高用電成本。

整機機械結構采用加厚金屬機架，內部電路、高壓組件做隔離屏蔽處理，降低外部電磁干擾對測量精度的影響；高壓回路配套多重安全防護邏輯，開蓋自動切斷高壓輸出、油杯高低壓電極自動短路釋放殘余電壓，從程序層面消除高壓操作安全隱患；機身外殼做防塵密封處理，減少實驗室粉塵、油氣揮發物侵入內部電路，延長儀器穩定運行周期。設備自帶實時時鐘模塊，每次檢測自動同步記錄環境溫度、試驗日期、試驗時間，所有測試數據統一歸檔存儲，便于后期批量調取、對比、溯源，滿足電力行業絕緣監督檔案留存管理要求。

二、產品主要技術指標

功    　  耗： ≤350W

外  型 尺 寸：  420mm380mm385mm

總   重   量：   21Kg

三、儀器功能特點詳細說明

（一）一體化全自動檢測流程，多項目同步完成

設備集成完整測控程序，油樣放置完成、參數設置確認后，一鍵啟動自動測定程序，系統依次完成升溫 / 制冷恒溫、高壓施加、電容量、相對電容率、介質損耗因數、直流電阻率同步采樣運算，整套流程無需人工中途干預，全部檢測項目單次流程完成。對比傳統分體式檢測設備，省去單獨切換檢測模塊、多次升降溫、重復接線步驟，批量油樣檢測整體耗時縮減，降低人工操作失誤帶來的數據偏差。程序內置兩種油樣專屬運行邏輯，切換絕緣油 / 抗燃油模式后，系統自動匹配對應標準試驗溫度、試驗電壓，無需操作人員手動逐項修改參數，簡化試驗前設置流程。

（二）國標三電極標準油杯，降低測量干擾

設備配套油杯嚴格遵循 GB/T5654-2007 標準三電極結構設計，電極之間固定間距 2mm，包含高壓電極、測量電極、屏蔽保護電極三組結構。屏蔽電極可隔絕油杯外壁雜散電容、表面泄漏電流對內部油樣測量回路的干擾，僅采集液體介質本體產生的損耗信號，規避電極邊緣、空氣界面泄漏造成的介損數值虛高問題，低損耗全新絕緣油、潔凈抗燃油測試時數據重復性穩定，同一樣品多次復測數值波動幅度小，滿足計量比對、第三方檢測數據一致性要求。油杯內壁做鏡面拋光處理，減少雜質吸附殘留，清洗流程簡單，搭配設備自帶自動排油結構，可使用待測油樣完成內部沖洗，降低舊油殘留干擾。

（三）中頻感應加熱搭配半導體制冷，寬溫域精準控溫

溫控系統采用中頻感應加熱方案，加熱組件與油杯無物理接觸，依靠電磁感應均勻傳遞熱量，油杯整體升溫速率平穩，杯內油樣上下溫度梯度差值小，不會出現局部過熱、局部低溫的分層現象，配套 PID 智能控溫算法，實時采集溫度傳感器數據動態調節加熱功率，將試樣溫度穩定鎖定在設定數值，溫度誤差控制在 ±0.5℃以內，符合國標對試驗溫度控制精度的硬性要求。

設備內置獨立制冷功能模塊，專門適配抗燃油 20℃標準檢測工況。當實驗室環境溫度高于 20℃時，系統自動啟動制冷回路，持續帶走油杯熱量，緩慢將試樣降溫至 20℃并恒溫保持；環境溫度低于 20℃時，自動切換感應加熱模式升溫恒溫，不受現場環境溫度波動限制，無需額外購置外置恒溫水箱、制冷設備，一套儀器即可完成絕緣油高溫、抗燃油低溫兩類標準溫度檢測，減少配套設備采購成本與實驗室臺面占用空間。測溫區間覆蓋 0℃至 125℃，除標準 90℃、20℃測試點外，可自定義任意中間溫度，滿足新材料絕緣油研發、特殊工況模擬試驗需求。

（四）數字信號處理架構，保障測量數據穩定可靠

儀器內部搭載 DSP 數字處理芯片與 FFT 快速傅里葉變換運算技術，對高壓回路采集的電流、電壓信號做實時濾波、降噪處理，過濾實驗室工頻電磁干擾、電壓波動帶來的雜波信號，分離介質損耗有效信號，弱損耗信號也可精準識別計算。設備內部標準電容采用 SF6 充氣三極式標準電容器，電容本體介損、電容量數值受環境溫度、濕度變化影響幅度低，長期使用過程標準基準穩定，不會隨設備使用年限增長出現基準漂移，降低儀器定期校準頻次，長時間連續檢測仍可維持出廠標定測量精度。

（五）彩色觸控中文交互系統，降低操作學習門檻

整機正面配備大屏幕彩色觸摸屏，全界面采用中文文字菜單，每一步操作界面附帶文字提示，標注當前試驗狀態、溫度數值、電壓參數、存儲數據、操作指引。界面分區清晰，獨立劃分參數設置區、空杯校準區、自動測試區、數據查詢區、系統設置區，圖標文字搭配直觀，操作人員無需記憶復雜操作代碼、按鍵邏輯，僅通過觸控點擊即可完成全部設置、測試、打印、數據刪除操作。設備自帶實時時鐘，每次檢測自動記錄試驗日期、時分秒、環境室溫，所有信息同步存儲至單組試驗檔案，調取歷史數據時完整展示全部試驗條件，便于后期數據對比分析。

（六）多層安全防護機制，規避高壓試驗風險

高壓回路搭載多重安全保護邏輯，設備上蓋開啟瞬間自動切斷全部交直流高壓輸出，同時油杯高低壓電極自動短路釋放內部殘余高壓電荷，開蓋操作無帶電風險；系統內置溫度傳感器斷線、脫落檢測程序，溫度信號異常時彈出文字警示，停止高壓輸出，防止無測溫狀態下持續加熱造成油樣過熱。高壓輸出回路設置過流保護，油樣擊穿、電極短路時快速切斷電壓，保護內部高壓電源、測量電橋組件，同時屏幕提示故障類型，操作人員可快速定位異常原因。整機設置專用接地柱，規范接地后可釋放機身靜電，避免靜電吸附油樣粉塵、薄膜干擾測量，同時隔絕高壓漏電風險，符合電力高壓試驗安全操作規范。

（七）本地數據存儲與打印輸出，滿足檔案留存需求

設備本地存儲單元可完整保存 100 組獨立測量數據，每組數據同步記錄油樣類型、試驗溫度、交流電壓、直流電壓、電容量、相對電容率、介質損耗因數、體積電阻率、試驗時間、環境室溫全套信息。支持隨時進入數據查詢界面翻閱歷史記錄，可單組或批量打印紙質試驗報告，報告排版規整，數據分類清晰，可直接作為電力設備絕緣監督存檔資料；不需要留存的數據可單獨選中刪除，釋放存儲空間，操作流程簡單。檢測完成后可選擇自動打印模式，試驗結束即刻輸出紙質報告，省去人工手動調取打印步驟，提升批量檢測作業效率。

（八）空電極杯校準功能，提前排查油杯潔凈度問題

系統內置空杯校準專用程序，在注入待測油樣之前，可對干燥、清洗完成的空油杯開展電容量、介質損耗因數檢測，測量空杯本底損耗數值，以此判斷油杯內壁、電極是否存在油污、水分、雜質殘留，以及電極裝配是否到位。空杯校準數據自動保存至設備內部，后續正式油樣測量時，程序自動扣除空杯本底數值，修正測量結果，降低油杯清潔不達標帶來的檢測誤差，提前規避因油杯污染造成整組油樣數據失效、重復取樣返工的情況，提升單次試驗合格率。

（九）內置自動排油結構，實現油杯自動清洗

油杯腔體設計獨立注油口、液位觀察管、自動排油管路，配套程序控制漏油開關。試驗前可打開排油閥門，倒入待測油樣對油杯內腔、電極進行沖洗，舊油、清洗溶劑可通過排油管自動流出，無需拆卸油杯傾倒；沖洗完成后關閉排油閥，沿杯壁緩慢注入試驗油樣至標準液位即可開展檢測。整套清洗、排油流程無需拆卸油杯，減少電極拆裝磕碰損壞概率，同時避免手動傾倒廢油造成油污污染操作臺，簡化油樣更換、設備清潔操作步驟，不同批次、不同類型油樣切換時，清洗流程更便捷，降低交叉污染概率。

（十）雙油杯獨立測試結構，適配兩類油品檢測需求

設備配備兩套獨立油杯工位，油杯 1 容積 40ml，專供礦物變壓器絕緣油、電纜絕緣油檢測，執行 90℃高溫介損、電阻率一體化測試；油杯 2 容積 10ml，專為磷酸酯抗燃油設計，用于 20℃低溫體積電阻率專項檢測。兩套油杯配備獨立測量信號線，溫度傳感單元分開管控，兩種油樣可分開放置、分開檢測，不會出現油品混合、管路殘留污染問題，一臺設備同時覆蓋電網變壓器絕緣油、電廠抗燃油兩類主流液體絕緣介質檢測需求，無需單獨采購兩臺專用檢測儀器，降低設備采購投入，節省實驗室放置空間。

四、設備配套使用基礎條件

（一）環境溫度要求

設備穩定運行環境溫度區間為 0℃至 40℃，環境溫度過低會延長升溫、制冷恒溫時間，環境溫度超過 40℃會提升內部電路、制冷模塊運行負荷，長期高溫環境易加速電氣元件老化，建議常規檢測工位環境溫度控制在 10℃至 30℃區間，保障溫控、測量系統穩定工作。

（二）環境濕度控制

使用場地空氣相對濕度不高于 80%，高濕環境下空氣中水汽易附著油杯電極、機身內部電路板，造成電極表面泄漏電流增大、電路板氧化短路，沿海高濕度廠區、化工車間使用時，可配套除濕設備降低環境濕度，設備閑置時使用防塵罩遮蓋，減少水汽沉積。

（三）供電電源參數

設備標準工作電源為單相交流電 AC 220V，電壓允許波動區間 ±10%，電源頻率 50Hz，頻率波動 ±10% 以內均可正常運行。供電插座需配備可靠地線，禁止與大功率加熱設備、大功率電機共用同一回路插座，避免電壓驟升驟降干擾高壓輸出穩定性，造成測量數據波動。設備整機運行功耗低于 350W，常規實驗室普通供電回路即可承載，無需單獨鋪設大功率供電線路。

（四）場地擺放要求

設備放置臺面需平整、堅固，臺面承重可承受 21kg 整機重量，臺面無明顯晃動、傾斜；設備四周預留不小于 30cm 操作、散熱空間，后側避開墻面、柜體遮擋，保證機身散熱風道空氣流通；遠離大功率變頻器、電焊機、高壓試驗變壓器等強電磁干擾設備，降低外部電磁場對介損測量回路的信號干擾。

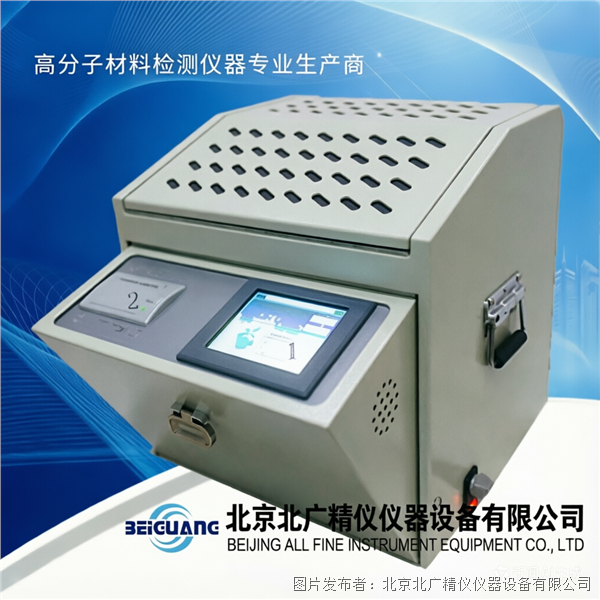

五、設備整機結構面板部件功能說明

整機正面集成多類功能部件，各部件分工明確，操作邏輯簡單，各核心部件功能如下：

1. 液晶屏：整機交互核心，實時顯示設備主菜單、試驗參數、實時溫度、高壓輸出數值、測試進程、最終檢測數據、歷史存儲檔案、系統時間、環境室溫，全部操作指令通過觸控屏幕完成，支持數字鍵盤輸入參數、功能切換。

2. 微型打印機：內置熱敏打印單元，可打印單組試驗原始數據、批量歷史檢測記錄，打印紙卷更換流程簡單，打印報告包含完整試驗條件與數值，滿足紙質檔案留存需求。

3. 電源插座及電源開關：整機供電接入端口，配套獨立通斷開關，電源線插接后通過開關控制整機上電、斷電，插座內置接地接線端子，保障設備接地安全。

4. 油杯槽 1：放置 40ml 絕緣油標準測試油杯，用于變壓器絕緣油介質損耗、相對電容率、直流電阻率綜合檢測，配套專屬溫度信號線、測量信號線。

5. 油杯槽 2：放置 10ml 抗燃油專用小型油杯，僅用于抗燃油體積電阻率檢測，設備內部集成獨立溫控傳感組件，無需額外外接溫度線路。

6. 溫度信號線接口：連接油杯 1 溫度傳感探頭，實時采集油杯內部油樣實際溫度，傳輸至主控系統動態調節加熱、制冷功率。

7. 接地柱：金屬接地端子，試驗前需使用專用接地線連接大地，釋放機身靜電、隔離高壓漏電風險，高壓試驗前必須完成可靠接地。

8. 測量信號線 1：適配油杯 1 絕緣油綜合檢測，傳輸介損、電阻率測量信號，連接設備測量接口與油杯電極。

9. 測量信號線 2：適配油杯 2 抗燃油電阻率檢測，獨立信號通路，避免兩種油品檢測信號互相干擾。

10. 油杯 1：40ml 三電極標準油杯，配備注油口、液位觀察管、自動排油管路，適配常規變壓器絕緣油試樣。

11. 油杯 2：10ml 小型三電極油杯，結構緊湊，適配磷酸酯抗燃油低溫電阻率檢測工況。

六、完整標準化操作流程詳解

（一）絕緣油（變壓器油）檢測操作步驟

1. 設備接線與前期檢查

   將測量信號線 1、溫度信號線分別對應連接油杯 1 與機身對應接口，使用接地線連接設備接地柱與大地，確認電源線插接牢固無松動，打開電源開關，設備自動啟動進入中文主操作界面。檢查油杯內部無殘留舊油、油污、雜質，若有殘留使用無水乙醇、石油醚沖洗后烘干備用。

2. 油杯沖洗預處理

   在設備主界面開啟漏油開關，將待測變壓器油樣沿油杯注油口緩慢倒入，油樣流經油杯腔體完成內部沖洗，廢油通過自動排油管流出，重復沖洗 2 至 3 次后關閉漏油開關，排凈腔體內部殘留沖洗用油。

3. 試驗參數設置

   點擊主界面 “試驗條件” 功能按鍵，進入參數設置頁面，系統默認絕緣油標準參數：交流試驗電壓 2000V、直流試驗電壓 500V、試驗溫度 90℃，可根據試驗需求點擊對應參數，通過屏幕數字鍵盤修改數值；選擇試驗結果打印模式，切換 “是 / 否” 自動打印，參數調整完成后點擊確認返回主界面。

4. 空杯校準檢測

   正式注油前執行空杯校準，點擊主界面 “空杯測試”，勾選介質損耗因數、相對電容率、體積電阻率三項校準項目，確認后設備啟動空杯檢測，可選擇當前室溫立即測試，或升溫至 90℃標準溫度完成校準。空杯校準數值越低，代表油杯潔凈度、裝配狀態越好，校準數據自動保存，用于后續油樣數值修正。

5. 試樣加注與設備閉合

   取出油杯 1 內電極組件放置于專用支架，沿油杯內壁緩慢注入 40ml 待測變壓器油，加注過程控制流速，避免油液內部產生氣泡，氣泡會造成測量數值波動；加注完成后平穩放回內電極組件，動作放緩，防止油液溢出，關閉設備上蓋，保證高壓保護開關完全閉合。

6. 自動檢測與數據查看

   主界面點擊 “自動測定”，系統自動啟動升溫程序，待油溫穩定至設定 90℃后，自動施加交直流高壓，同步采集計算全部測量參數，檢測進程實時顯示在屏幕。整套測試完成后屏幕展示完整試驗數據，可選擇即時打印紙質報告，數據自動存入本地存儲檔案。測試結束后打開漏油開關排出廢油，沖洗油杯準備下一組試樣檢測。

（二）抗燃油體積電阻率檢測操作步驟

1. 線路與油杯裝配

   將清洗烘干完成的 10ml 抗燃油專用油杯 2 注入待測抗燃油試樣，放置于油杯槽 2，連接測量信號線 2 至機身 “檢測” 專用接口；溫度信號線保持與油杯 1 連接，油杯 2 內置獨立溫度傳感模塊，無需額外接線。裝配完成后閉合設備上蓋，保證高壓安全保護回路導通。

2. 油樣模式切換與參數設定

   接通電源進入主界面，點擊 “試驗條件”，將油樣選擇項切換為抗燃油，系統自動匹配國標 20℃標準測試溫度，交直流電壓保持默認參數，如需自定義數值可通過數字鍵盤修改，設置完成后確認返回主界面。

3. 恒溫調控與自動檢測

   主界面點擊 “自動測定” 啟動檢測程序，系統實時采集油杯 2 內部溫度：當環境室溫高于 20℃時，自動啟動制冷模塊持續降溫；室溫低于 20℃時自動啟動感應加熱升溫，直至油溫穩定鎖定 20℃。恒溫完成后自動施加直流高壓，完成體積電阻率測量，屏幕同步展示最終檢測數值，支持即時打印、數據自動存儲。

（三）歷史數據查詢、打印與刪除流程

在設備主界面點擊 “數據查詢”，進入歷史檔案界面，設備按檢測時間順序存儲全部 100 組試驗記錄，通過上頁、下頁按鍵翻閱不同批次油樣檔案。選中對應記錄后點擊打印，設備輸出完整紙質檢測報告；無需留存的歷史數據可選中后點擊刪除，釋放設備本地存儲空間，操作完成后點擊退出返回設備主測試界面。

七、設備成套標準配件清單

整機出廠配套完整配件，滿足開箱后直接開展檢測作業需求，配件清單如下：

1. 主機一臺

2. 供電電源線一條

3. 40ml 絕緣油測試油杯一套

4. 10ml 抗燃油專用油杯一套

5. 50ml 取樣量杯一支

6. 絕緣油測量信號線一條

7. 抗燃油測量信號線一條

8. 溫度傳感信號線一條

9. 自動排油專用管路一套

10. 5A 規格保險管兩支

11. 產品合格證明一份

12. 設備操作說明書一本

13. 出廠整機檢驗報告一張

14. 熱敏打印紙卷兩卷

全套配件無需額外單獨采購，開箱完成裝配、接線即可投入油樣檢測工作，配件均為適配整機規格的專用部件，替換配件可匹配設備內部接口、油杯安裝尺寸，不會出現裝配不匹配、信號傳輸異常問題。

八、設備日常使用安全操作規范

變壓器油介損測試儀內部集成 2200V 交流高壓、500V 直流高壓，同時配備加熱、制冷溫控模塊，操作過程需遵循高壓電氣試驗安全規范，規避觸電、高溫燙傷、設備損壞風險，核心安全管控要求如下：

1. 設備通電開展任何檢測前，必須使用配套接地線將機身接地柱與大地可靠連接，接地線路不可出現斷裂、虛接，接地失效狀態禁止啟動高壓測試程序。

2. 設備升溫、高壓輸出運行過程中，禁止打開設備上蓋，開蓋會瞬間切斷高壓，但油杯內部仍存在高溫油樣，易造成燙傷，同時殘余電荷存在輕微觸電隱患，需等待程序自動放電、油溫回落至常溫后再開啟上蓋。

3. 油杯清洗、電極拆裝操作必須在設備完全斷電、油溫冷卻后執行，禁止帶電拆卸測量信號線、溫度傳感線路，避免高壓短路損壞內部測量電橋、高壓電源組件。

4. 設備配套保險管損壞后，僅可更換同規格 5A 保險管，禁止使用其他規格、金屬絲替代，防止電路過載引發短路、機身元器件燒毀。

5. 設備放置區域遠離水源、噴淋、清洗水槽，避免液體濺入機身內部電路、高壓模塊，液體侵入會造成電路板短路、漏電故障；潮濕環境使用結束后，擦干機身表面水汽，做好防塵遮蓋。

6. 單次油樣加注不可超出油杯標準液位，過量油液會在加熱升溫過程中溢出，流入機身內部腐蝕電路、造成線路短路；加注油樣沿杯壁緩慢傾倒，避免產生氣泡影響測量精度。

7. 未經過操作培訓的人員不可獨立操作設備，檢測作業全程操作人員不可擅自離崗，高壓運行階段實時觀察設備溫度、屏幕狀態，出現異常警示立即關閉電源開關終止試驗。

8. 禁止使用本設備檢測金屬液體、高導電腐蝕性介質、超出設備溫控區間的高溫熔融介質，此類材料會快速腐蝕電極、造成高壓短路，損傷整機高壓回路與測量單元。

九、分周期設備保養維護規范

設備長期穩定運行、維持出廠測量精度，依靠分周期標準化保養作業，按照每日使用后、每周、每月、季度劃分保養項目，規范清潔、潤滑、校驗流程，降低故障發生概率，延長整機使用周期。

（一）每日使用后基礎保養項目

1. 整機外部清潔：檢測作業全部完成后，打開自動排油管路排空油杯內部廢油，使用無塵軟布、軟毛刷清理機身表面、油杯槽、信號線接口處附著的油污、油霧粉塵，避免油氣長期附著腐蝕金屬電極、線路端子。

2. 油杯電極養護：取出油杯內電極組件，使用無水乙醇、石油醚沖洗電極表面殘留油垢，烘干后放置于干燥支架存放，禁止帶油長期裝配在油杯內部，油品氧化產生的膠質會附著電極，造成后續測試介損數值偏高。

3. 電氣線路檢查：關機斷電后查看電源線、各類信號線路外皮有無破損、插頭端子有無發熱氧化痕跡，線路出現開裂、松動立即停止使用，更換配套線材后再開展檢測。

4. 機身外觀檢查：查看機身外殼螺絲、油杯固定支架有無松動，設備長期往復加熱、制冷會產生輕微震動，外露緊固螺絲松動及時手動擰緊，防止內部組件移位。

（二）每周周期性保養項目

1. 信號接口清潔：使用干燥無塵布擦拭機身測量信號接口、溫度傳感接口，清除接口縫隙積累的粉塵、油氣，粉塵堆積會造成信號接觸不良，測量數據出現無規律波動。

2. 墊板與油杯損耗檢查：查看油杯內壁、電極表面有無劃痕、氧化黑斑，電極出現腐蝕痕跡會增大表面泄漏電流，影響低損耗油樣檢測精度；油杯密封墊圈出現硬化、滲漏及時更換配套配件。

3. 空載整機運行測試：接通電源不放置油杯，空載啟動升溫、制冷、高壓輸出程序 3 至 5 次，觀察屏幕有無異常警示、升降溫有無卡頓、高壓輸出是否平穩，提前排查輕微程序、溫控故障，避免批量檢測中途停機。

4. 排油管路疏通檢查：開啟漏油開關，通入少量無水乙醇沖洗自動排油管路，清理管路內部沉積的油泥雜質，防止管路堵塞造成廢油堆積、油杯內部殘留舊油交叉污染。

（三）每月深度保養項目

1. 內部電路粉塵清理：完全斷開設備電源，靜置 30 分鐘釋放內部殘余高壓電荷，打開機身防護外殼，使用干燥毛刷、冷風吹風機清理高壓電容、測量電橋、電機、溫控模塊表面堆積粉塵，粉塵堆積會阻礙電路散熱，長期高溫加速元器件老化。

2. 電極損耗全面檢測：兩套測試油杯全部拆解檢查，電極鏡面拋光層出現磨損、麻點、銹斑時，使用專用拋光耗材輕度打磨修復，磨損嚴重無法修復則更換配套標準油杯，保證三電極結構屏蔽效果。

3. 接地線路復檢：拆解接地端子，清理端子表面氧化層，重新緊固接地線，確認接地回路導通良好，避免接地不良帶來高壓靜電干擾、測量數值漂移。

4. 溫控精度簡易驗證：使用外部標準測溫儀對比設備顯示油溫，兩者差值超過 0.5℃時，進入系統校準界面完成溫度補償校準，保障溫控誤差符合技術指標要求。

（四）季度全面檢修校準項目

1. 高壓輸出校驗：使用外部標準高壓表，分別校驗 0 至 2200V 交流電壓、0 至 500V 直流電壓輸出精度，電壓輸出偏差過大聯系技術人員完成內部高壓源校準，保證試驗電壓符合國標測試條件。

2. 整機水平校準：設備長期轉運、放置會出現機身傾斜，使用水平尺放置機身頂部，微調底部防滑支撐腳墊，恢復整機水平狀態，保證油杯內部油樣液面平整，電極受力均勻。

3. 內部傳動、管路檢查：查看自動排油管路密封接頭有無滲漏，制冷、加熱模塊管線有無老化開裂，密封件出現滲漏、硬化及時更換原廠密封配件，防止油液、冷凝水滲入機身電路。

4. 整機絕緣外觀防銹養護：機身外露金屬支架、電極存放支架擦拭干凈，薄涂一層防銹保護油，沿海高濕度、化工廠區使用環境增加防銹涂抹頻次，降低金屬氧化銹蝕速度。

十、設備常見運行異常現象、成因與對應處理方案

設備長期高頻使用過程中，受油樣污染、耗材損耗、保養不到位、操作不規范等因素影響，會出現常規異常現象，以下梳理高頻故障誘因、現場可執行處理方案，縮短停機等待時間，無需專業維修人員即可完成基礎故障排查。

（一）同一樣品多次復測，介質損耗數值持續偏高、重復性差

（二）設備無法啟動制冷功能，抗燃油無法穩定 20℃恒溫

（三）高壓無法輸出，屏幕彈出開蓋、高壓保護警示

（四）自動排油功能失效，油杯內部廢油無法排出

（五）歷史數據無法存儲、調取時檔案缺失

十一、設備適配行業與細分檢測應用場景

（一）電網變電站、電力運維單位

各級電網公司運維班組、變電站油務試驗室，核心用于站內 110kV、220kV、500kV 主變壓器、高壓電抗器、互感器、充油套管絕緣油定期預防性試驗。按照電力絕緣監督規程，每季度、年度需抽取油樣檢測介損與電阻率，判斷油品受潮、老化程度，提前識別變壓器內部絕緣隱患。設備雙油杯結構可同時滿足主變礦物絕緣油、電廠磷酸酯抗燃油兩類檢測需求，自帶自動排油、空杯校準功能，降低運維人員野外、站內批量取樣檢測操作難度；整機重量 21kg，可轉運至變電站現場就地檢測，無需將油樣遠距離送檢，縮短檢測反饋周期，及時調整濾油、換油運維方案。

（二）火力發電廠、自備電廠

火電發電機組配套高壓主變、調速系統抗燃油裝置，兩類介質需分開標準化檢測。礦物絕緣油執行 90℃高溫介損測試，抗燃油嚴格執行 20℃低溫電阻率檢測，本設備集成制冷、加熱雙向溫控，一臺儀器覆蓋兩類油品標準試驗條件。電廠油務試驗室每日批量處理機組油樣，自動清洗排油結構減少油杯拆裝頻次，彩色中文觸控界面便于輪班質檢人員快速上手；設備可存儲 100 組歷史數據，長期記錄機組油質變化趨勢，為油品再生、更換周期制定量化數據支撐，規避抗燃油劣化造成機組調速系統故障。

（三）新能源光伏、風電升壓場站

陸上風電、集中式光伏電站配套 35kV、110kV 箱式升壓變壓器，場站多分布在郊外、山區，無完善大型試驗室配套，設備體積緊湊、僅需 220V 常規電源，可放置場站小型質檢室就地完成油樣檢測。野外場站電磁環境復雜，設備內部 SF6 充氣標準電容、數字濾波算法可降低外部電磁場干擾，保證測試數據穩定；制冷模塊適配夏季高溫戶外環境，高溫天氣下仍可完成抗燃油 20℃標準檢測，及時發現升壓變絕緣油進水、氧化劣化問題，保障新能源并網設備穩定運行。

（四）第三方電力材料檢測機構

第三方檢測實驗室承接電網、電廠、制造企業委托油樣檢測業務，每日試樣檢測數量大，對設備自動化程度、數據可追溯性、報告規范性要求較高。設備一鍵全自動檢測流程縮短單組樣品檢測時長，自動打印標準化紙質報告，存儲數據可長期留存，滿足檢測機構檔案歸檔、客戶報告交付需求；三電極標準油杯、高精度測量指標符合計量認證檢測設備硬件要求，出具的檢測數據具備行業互認效力，適配絕緣油新油入庫驗收、再生油性能鑒定、故障油樣溯源分析等委托檢測業務。

（五）絕緣油、電力化工材料生產企業

絕緣油生產廠家、磷酸酯抗燃油制造企業，產品出廠前需批量抽檢介質損耗、電阻率指標，把控成品油品質量。設備寬量程測量范圍覆蓋全新低損耗精制絕緣油、改性復合絕緣介質，空杯校準功能可提前排查油杯污染帶來的批量數據偏差，降低成品抽檢返工率；溫控區間 0 至 125℃支持研發部門模擬不同工況溫度，開展新型絕緣介質配方研發試驗，對比不同添加劑、基礎油的介電損耗性能，輔助產品配方優化迭代。

（六）高校材料、電力科研實驗室

各大院校電氣工程、高分子材料專業實驗室，開展液體絕緣介質老化機理、絕緣油改性、高壓介電性能相關課題研究。設備全參數同步采集功能可完整記錄電容量、相對電容率、介損、電阻率多維度數據，自帶實時時鐘同步記錄環境溫度、試驗條件，數據可打印存檔用于課題試驗記錄；寬溫域溫控系統支持模擬設備低溫、高溫運行工況，雙油杯設計可分別開展礦物油、合成抗燃油對比試驗，為學術試驗、畢業論文、科研項目提供標準化檢測硬件支撐。

十二、對應執行的國家行業檢測標準解讀

本款變壓器油介損測試儀整機硬件結構、溫控精度、電極規格、試驗電壓、測量精度全部匹配 GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》，該標準等同采用國際 IEC 60247 標準，是國內液體絕緣介質檢測統一規范，同時適配電力行業預防性試驗相關規程對絕緣油檢測設備的硬件要求。

GB/T5654-2007 標準明確規定，絕緣油介損檢測必須采用三電極屏蔽式油杯，電極間距固定 2mm，以此消除雜散電容、表面泄漏電流對測量結果的干擾，設備配套油杯完全遵循該結構規范；標準要求測試溫度控制偏差不超過 ±1℃，本儀器溫度測量誤差控制在 ±0.5℃，指標優于標準基礎要求；標準區分礦物絕緣油 90℃、合成抗燃油 20℃兩類標準測試溫度，設備集成加熱、制冷雙向溫控系統，可自動穩定兩種標準溫度，無需額外配套恒溫設備。

標準對測量設備量程、分辨率、精度做出明確基礎要求，設備測量范圍、分辨率、整機精度參數均覆蓋標準規定區間，低損耗全新絕緣油、高損耗老化污染油樣均可完整檢測，不會出現量程超限、分辨率不足導致數據無法識別的情況。標準規定檢測前需完成空電極校準，扣除油杯本底損耗數值，設備內置獨立空杯校準程序，自動保存校準數據并修正測量結果，完整匹配標準試樣預處理、校準操作流程。

依據標準要求產出的檢測數據，可用于電力設備預防性試驗報告、絕緣油產品出廠質檢報告、第三方檢測認證報告、科研課題試驗記錄，數據具備合規性與可比性，不同實驗室、不同設備使用同標準儀器檢測的油樣，數值偏差處于行業允許區間，便于跨單位油質性能對比分析。

十三、設備在電力絕緣油質量管控體系中的應用價值

油浸式電氣設備全生命周期絕緣油質量管控分為新油入庫驗收、設備運行定期抽檢、油品再生過濾效果驗證、故障油樣溯源分析四大核心環節，變壓器油介損測試儀作為前置核心檢測設備，為整套油質管控流程提供量化、穩定的檢測數據支撐，在電力設備安全運維體系中具備不可替代的應用價值。

新油入庫驗收環節：絕緣油、抗燃油采購入庫時，需抽取標準試樣檢測介質損耗與電阻率，判定油品出廠精制工藝是否達標，篩選損耗數值超標的不合格油品，避免劣質絕緣油投入變壓器、調速系統使用，從源頭降低設備絕緣故障風險。設備自動化檢測流程簡化入庫質檢操作，批量油樣快速完成檢測，縮短油品入庫驗收周期，不耽誤設備補油、換油運維進度。

設備運行定期抽檢環節：變壓器長期運行過程中，油品緩慢氧化、吸收微量水分、混入金屬雜質，介損數值會逐步上升，定期檢測可捕捉數值變化趨勢，判斷油品老化速度，精準制定濾油、換油周期，避免盲目更換油品造成物料浪費，也可防止拖延運維導致設備局部放電、絕緣擊穿停機事故。設備可存儲百組歷史數據，長期記錄單臺設備油質變化曲線，運維人員可直觀對比年度、季度檢測數值，精準評估絕緣老化速率。

油品再生過濾驗證環節：運行老化絕緣油經過真空濾油、吸附再生處理后，需要再次開展介損、電阻率檢測，對比再生前后數值變化，判斷濾油、再生工藝是否有效去除油品內部極性雜質、水分。設備高精度測量指標可識別再生后微量損耗變化，驗證濾油設備處理效果，優化再生工藝參數，提升油品重復利用效率，降低電力企業絕緣油采購成本。

故障油樣溯源分析環節：變壓器出現過熱、局部放電異常后，抽取油樣開展介損檢測，對比同期歷史數據，若介損數值短時間大幅升高，可佐證油品受潮、內部產生大量老化極性產物，輔助運維人員定位設備內部絕緣故障點位，配合色譜、耐壓等其他檢測項目完成故障綜合判定，縮短故障排查時長，減少設備停電檢修時間。

同時設備無需配套空壓機、外置恒溫水箱等輔助設備，僅依靠 220V 常規電源即可完整開展兩類油品檢測，場地適配門檻低，小型試驗室、野外臨時檢測工位均可部署；整機維護流程簡單，僅需定期清潔油杯、清理管路粉塵，無復雜油路、氣路維護項目，長期使用運維投入可控，適配大中小各類電力相關單位油質檢測需求，完善絕緣監督全流程硬件配套體系。

十四、設備售后服務相關說明

設備自采購交付之日起，在一年質保期限內，因設備自身元器件、程序、加工工藝產生的質量故障，可享受免費維修、配件更換服務；質保期限屆滿后，提供終身技術支持與維修服務，出現設備運行異常、操作疑問、校準需求均可聯系技術服務人員獲取對應解決方案。

設備使用過程中出現測量數據異常、溫控失效、高壓輸出故障、打印故障、管路堵塞等問題，可提供故障現象、設備屏幕提示信息，技術人員遠程指導完成基礎故障排查，多數常規異常可通過線上指導現場解決，縮短停機等待時間；無法現場處理的硬件故障，可按照售后流程完成返廠檢修，檢修完成后同步提供設備整機復檢報告，確認各項技術指標恢復出廠標準。

設備配套操作手冊、出廠檢驗報告完整留存，后續設備校準、配件更換、程序升級均可依據出廠原始參數執行；后期需要增補油杯、信號線、打印紙、保險管等消耗配件，可匹配原廠同規格配件供應，保證配件與整機接口、測量參數完全適配，不會出現裝配不匹配、測量精度下降問題。

操作人員可隨時咨詢設備操作流程、國標檢測方法、油杯清洗校準、設備保養規范相關技術問題，獲取標準化操作指導，降低因操作不規范造成的數據偏差、設備損耗問題，保障儀器長期穩定輸出符合標準的檢測數據。
