一、設備概述與應用場景

二、核心功能與技術特點

（一）軟件控制系統功能

1. 動態曲線顯示：試驗過程中可實時繪制電壓-時間、電流-時間動態曲線，支持曲線縮放、平移及數據點標記，便于操作人員直觀觀察材料在升壓過程中的電氣特性變化，捕捉擊穿前兆特征。

2. 數據導出與報告管理：試驗結果可自動導入Excel表格，支持自定義報告模板，用戶可根據需求設置報告名稱、添加企業標識及檢測依據，生成包含試驗參數、原始數據、計算結果及曲線圖譜的完整試驗報告，并支持打印輸出。

3. 試驗模式靈活切換：支持交流/直流試驗模式選擇，其中交流試驗可覆蓋工頻（50Hz/60Hz）電壓輸出，直流試驗可滿足不同極性電壓下的擊穿特性測試需求；試驗方法支持擊穿電壓測試、耐電壓測試、梯度升壓測試三種模式，用戶可根據材料特性及標準要求自主選擇。

4. 參數自定義配置：針對不同標準、不同規格的試樣，可靈活設置升壓速率（0.1kV/s-5.0kV/s）、耐壓時間（最長＞10小時）、擊穿判定閾值（電壓/電流雙判據）、采樣頻率等核心參數，參數設置界面帶有實時校驗功能，避免無效參數輸入。

5. 多用戶權限管理：采用分級權限管理機制，支持設置管理員與普通操作員賬號，不同賬號對應不同操作權限（如參數修改、報告刪除、系統設置等），操作日志記錄所有用戶的關鍵操作，保障數據安全與可追溯性。

6. 標準庫內置與調用：軟件內置GB、IEC、ASTM等多標準體系參數模板，用戶可根據試樣類型直接調用對應標準參數，減少手動設置誤差，同時支持自定義標準參數保存，方便后續重復使用。

（二）硬件系統技術優勢

1. 控制核心與采集系統：采用西門子PLC作為主控制單元，搭配西門子CPU模塊實現高速數據處理，采集精度≤1%，確保試驗數據的穩定性與可靠性。電壓、電流信號采用獨立傳感器采集，變壓器0-100V輸出端實時采樣，避免高壓干擾影響采集精度。

2. 升壓系統與安全保護：采用無觸點原件實現勻速升壓，淘汰傳統機械調壓方式，升壓過程平滑無波動，避免電壓沖擊對試樣造成非自然擊穿。設備集成多重安全保護機制：跳閘后電壓自動回零、零電壓復位保護、超壓保護、試驗漏電保護、過流保護、獨立接地保護（接地電阻≤4Ω）、短路保護、試驗結束自動放電保護、安全試驗門聯鎖保護、設備故障報警保護及軟件誤操作保護，全方位保障操作人員與設備安全。

3. 抗干擾與通信設計：采用雙向電壓電流干擾抑制技術，有效防止擊穿瞬間電流沖擊導致的控制失控及通訊端口損壞；支持232/485/網口/無線多種通信方式，無線控制功能可實現人機分離操作，操作人員可在安全距離外監控試驗過程，降低高壓作業風險。

4. 電極與試樣適配性：標配國標電極（Φ25mm電極2只、Φ75mm電極1只），支持定制特殊規格電極，可滿足固體、液體及高溫環境（選配高溫油浴裝置）下的試樣測試需求。電極支架采用絕緣材料制作，表面平整光潔，避免邊緣放電影響試驗結果。

5. 數據存儲與遠程維護：試驗結果支持無限存儲，可按日期、試樣編號、試驗類型等維度分類檢索；設備支持遠程維護功能，廠家可通過網絡實現故障診斷與程序升級，減少現場服務響應時間，保障設備持續穩定運行。


三、性能參數

（一）核心電氣參數

• 輸出電壓：100KV

• 變壓器容量：10KVA

• 升壓器容量：3KVA

• 工作電壓：220V±10%的單相交流電壓和50Hz±1%的頻率

• 控制方式：西門子PLC

• 試驗方式：交流/直流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗

• 試驗介質：空氣/絕緣油 標配方便拆裝的油浴裝置

• 升壓裝置：采用先進的無觸點原件勻速升壓淘汰前款機械調壓

• 升壓速度：0.1kv-5.0kv/s 自用設定

• 耐壓時間：軟件設定>10H

• 試驗精度：≤1%

• 漏電流選擇：0-150mA

• 控制接口：232/485/網口；無線/有線可選

（二）擊穿判定與放電參數

• 擊穿判斷方式：電壓/電流；高電壓判斷、漏電流判斷

• 放電方式：自動放電；實驗結束自動放電

• 變壓器變比：1:1000

• 采集方式：變壓器0-100v輸出

• 耐壓環境：固體；液體。定做高溫境高溫油

四、試驗方法與操作流程

（一）試樣制備與預處理

1. 固體試樣制備：試樣應制成厚度均勻、表面平整的板材或片材，厚度通常為1-3mm（具體按標準執行），邊緣無毛刺、無裂紋及明顯雜質。對于塑料薄膜類試樣，可采用多層疊合方式達到規定厚度，但需確保各層之間無氣泡。試樣尺寸應滿足電極覆蓋要求，通常直徑不小于電極直徑的2倍。

2. 液體試樣制備：液體試樣需提前過濾去除雜質，注入潔凈的試驗油杯中，靜置30分鐘以上以消除氣泡。試驗油溫控制在23±2℃（特殊要求除外），避免溫度波動影響擊穿電壓測試結果。

3. 預處理條件：試樣需在溫度23±2℃、相對濕度50±5%RH的環境下放置24小時以上進行狀態調節，消除加工應力與環境濕度對電氣性能的影響。試驗前需用無水乙醇擦拭試樣表面與電極，去除油污與灰塵，避免表面污染導致沿面放電。

（二）試驗步驟詳解

1. 設備開機與自檢：接通設備電源，依次開啟總電源、控制電源及高壓電源，啟動計算機軟件，系統自動進入自檢程序，檢查高壓回路、采集系統、安全聯鎖裝置是否正常，自檢通過后進入待機界面。

2. 參數設置與標準選擇：根據試驗標準（如GB/T 1408.1-2006）選擇對應的試驗方法（擊穿電壓/耐電壓/梯度升壓），設置升壓速率（如塑料材料常用500V/s或1000V/s）、耐壓時間（耐電壓試驗需設置保持時間）、擊穿電流閾值（通常設為5mA-20mA，根據材料特性調整）。

3. 試樣安裝與電極校準：將預處理后的試樣固定在電極支架上，確保試樣與電極緊密接觸，無間隙。對于固體試樣，可采用輕微壓力（1N左右）保證貼合；對于液體試樣，需確保電極完全浸入液面下，且電極間距符合標準要求（如2.5mm或5mm）。安裝完成后關閉安全試驗門，系統自動確認安全聯鎖生效。

4. 試驗運行與過程監控：點擊“開始試驗”按鈕，設備按設定參數自動升壓，軟件實時顯示當前電壓、電流數值及動態曲線。操作人員需密切關注曲線變化，若出現電流突增、電壓下降或試樣冒煙、擊穿等現象，設備將自動停止升壓并記錄擊穿電壓值，同時啟動自動放電程序。

5. 數據記錄與結果計算：試驗結束后，軟件自動計算擊穿強度（擊穿電壓/試樣厚度），生成試驗報告。同一樣品需在不同位置至少測試3次，剔除異常值后取平均值作為最終結果。對于耐電壓試驗，需記錄試樣在設定電壓下的耐受時間，判斷是否發生擊穿或閃絡現象。

（三）試驗注意事項

1. 安全防護：操作人員必須穿戴絕緣手套、護目鏡等個人防護裝備，試驗區域設置“高壓危險”警示標識，禁止無關人員靠近。設備接地必須可靠，接地電阻≤4Ω，定期檢查接地線連接狀態。

2. 電極維護：每次試驗后需用無水乙醇清潔電極表面，去除擊穿殘留物，避免電極氧化或污染影響下次試驗結果。電極表面若有凹坑或劃痕，需用細砂紙打磨平整或更換新電極。

3. 環境控制：試驗應在無強電磁干擾、無振動的環境中進行，避免大功率設備啟停對試驗電壓造成波動。高溫高濕環境下需開啟除濕設備，控制環境濕度在標準要求范圍內。

4. 異常處理：若試驗過程中出現設備報警、電壓異常或試樣提前擊穿等情況，應立即按下急停按鈕，切斷電源并等待設備完全放電后，方可進行檢查與處理。嚴禁在帶電狀態下觸摸高壓部件或拆卸電極。

五、設備維護與校準規范

（一）日常維護要點

1. 清潔保養：每日試驗結束后，用干布擦拭設備表面灰塵，清理試驗區域雜物；每周對電極、油浴裝置進行清潔，液體試樣試驗后及時更換絕緣油，避免雜質積累影響絕緣性能。

2. 部件檢查：每月檢查高壓變壓器、升壓器接線端子是否松動，硅膠管有無老化開裂；每季度檢查安全聯鎖裝置、放電系統功能是否正常，接地線路是否完好。

3. 潤滑維護：對設備傳動部件（如電極升降機構）每半年加注一次潤滑油，確保運動順暢，避免卡滯影響試驗精度。

（二）定期校準要求

1. 電壓校準：每年需使用標準高壓分壓器對設備輸出電壓進行校準，確保顯示電壓與實際電壓的偏差≤1%。校準點應選擇滿量程的20%、50%、80%三個節點，每個節點測量3次取平均值。

2. 電流校準：采用標準電流表串聯接入高壓回路，校準擊穿電流判定閾值，確保電流測量誤差≤1%。

3. 時間校準：檢查耐壓計時器精度，偏差應≤±1s/h。

4. 電極尺寸校驗：定期測量電極直徑、表面粗糙度及平行度，不符合標準要求時需及時更換。

（三）常見故障排查與處理

六、行業標準與檢測意義

（一）主要適用標準解讀

1. GB/T 1408.1-2006《絕緣材料電氣強度試驗方法 第1部分：工頻下試驗》：規定了固體絕緣材料在工頻電壓下擊穿強度的試驗方法，明確了試樣尺寸、電極規格、升壓速率、試驗步驟等要求，是國內絕緣材料檢測的基礎標準。

2. GB/T 1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》：針對橡膠類絕緣材料的專用試驗標準，對試樣形狀、厚度、試驗條件（如溫度、濕度）及結果計算方式有具體規定。

3. ASTM D149-09(2013)《Standard Test Method for Dielectric Breakdown Voltage and Dielectric Strength of Solid Electrical Insulating Materials at Commercial Power Frequencies》：國際通用的固體絕緣材料工頻擊穿試驗標準，被全球多數國家認可，適用于進出口產品檢測與國際貿易認證。

4. GB/T 3333-1999《電纜紙工頻擊穿電壓試驗方法》：專門針對電纜紙類絕緣材料的試驗標準，對電極間距、升壓速率及結果表示方法有特定要求。

（二）檢測意義與應用價值

1. 材料質量管控：在塑料、橡膠、絕緣材料生產過程中，通過抽檢電氣強度，及時發現原材料缺陷或工藝問題，避免不合格產品流入市場。

2. 產品研發優化：在新材料研發階段，通過對比不同配方、不同工藝條件下材料的擊穿特性，為材料改性提供數據支持，提升產品絕緣性能。

3. 安全設計與選型：在電力設備、電子元器件設計中，根據絕緣材料的擊穿強度數據，合理選擇絕緣層厚度與結構，避免因絕緣不足導致的設備擊穿、短路等安全事故。

4. 標準合規認證：為產品通過CCC認證、UL認證、CE認證等國內外強制性認證提供檢測數據，滿足市場準入要求。

七、配套設備與選型指南

（一）標準配置清單

• 試驗主機：1臺（含高壓發生器、控制系統、數據采集系統）

• 試驗電極：2套（國標Φ25mm電極2只、Φ75mm電極1只）

• 試驗油箱：1只（北廣，支持絕緣油試驗）

• 實驗軟件：1套（含操作手冊、說明書電子版）

• 放電系統：1套（自動放電裝置）

• 電極支架：1只（絕緣材料制作）

• 絕緣手套：1副（高壓絕緣防護）

• 無線控制模塊：1支（支持遠程操作）

• 裝箱單、合格證、保修卡：各1份

（二）可選配件與定制服務

1. 高溫油浴裝置：支持最高150℃高溫環境下的液體試樣測試，適用于變壓器油、電容器油等高溫性能評估。

2. 特殊電極定制：可根據用戶需求定制球形電極、棒狀電極、針形電極等非標電極，滿足特殊試樣（如管材、線材）的測試需求。

3. 多語言軟件版本：提供英文、日文等多語言操作界面，適應外貿企業與海外客戶需求。

4. 數據對接系統：支持與企業ERP、LIMS系統對接，實現試驗數據的自動上傳與管理，滿足智能化實驗室建設需求。

（三）選型建議

1. 輸出電壓等級：根據被測材料的最高工作電壓及安全系數，選擇輸出電壓為材料預期擊穿電壓的1.2-1.5倍的機型。例如，測試擊穿電壓約80kV的材料，建議選擇100KV機型。

2. 試樣類型：若需同時測試固體與液體材料，需確認設備是否支持兩種試驗介質的切換；若涉及高溫試驗，需選配高溫油浴裝置。

3. 試驗標準：根據產品出口地區或檢測認證要求，選擇支持對應標準（如GB、ASTM、IEC）的設備，避免標準不符導致的重復檢測。

4. 安全需求：對于高壓試驗場景，優先選擇具備多重安全保護機制（如聯鎖門、自動放電、遠程控制）的設備，降低作業風險。

八、技術服務與支持

1. 安裝調試：設備到達后，安排專業技術人員上門安裝調試，進行操作培訓與試驗演示，確保用戶掌握設備使用方法。

2. 質保服務：設備整機質保1年，核心部件（如高壓變壓器、PLC模塊）質保2年，質保期內免費維修或更換故障部件（人為損壞除外）。

3. 技術培訓：提供操作維護培訓課程，包括設備原理、軟件操作、試樣制備、故障排查等內容，可安排現場培訓或線上培訓。

4. 備件供應：長期提供原廠備件供應服務，確保設備全生命周期內的維護需求。

5. 標準更新支持：跟蹤國內外標準更新動態，及時提供軟件升級與標準庫更新服務，保障設備始終符合最新標準要求。

九、行業應用案例分析

（一）案例1：新能源汽車動力電池隔膜擊穿強度檢測

（二）案例2：特高壓變壓器絕緣紙板耐壓性能驗證

（三）案例3：光伏組件封裝膠膜電氣強度檢測

十、設備發展趨勢與技術展望

1. 智能化升級：引入AI算法實現試驗過程的智能監控與故障預判，通過機器學習優化升壓速率與擊穿判定閾值，提升試驗效率與數據準確性。

2. 多場耦合測試：開發溫度-電場-機械應力多場耦合試驗功能，模擬材料在實際工況下的綜合性能，為復雜環境下的絕緣設計提供更全面的數據支持。

3. 微型化與便攜化：針對現場檢測需求，開發小型化、便攜式擊穿試驗儀，滿足電力設備現場絕緣狀態評估需求。

4. 綠色節能設計：采用高效電源技術與低功耗元件，降低設備能耗，減少試驗過程中的能量損耗與發熱量。

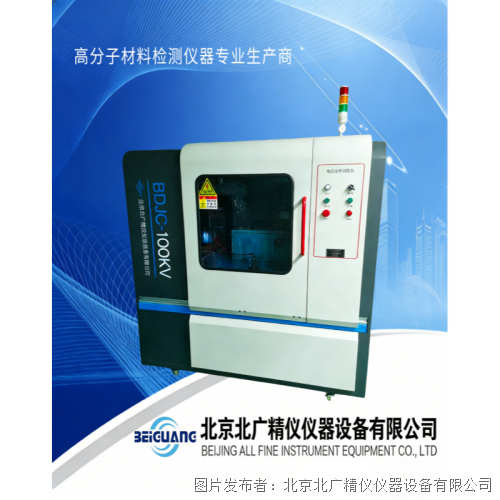

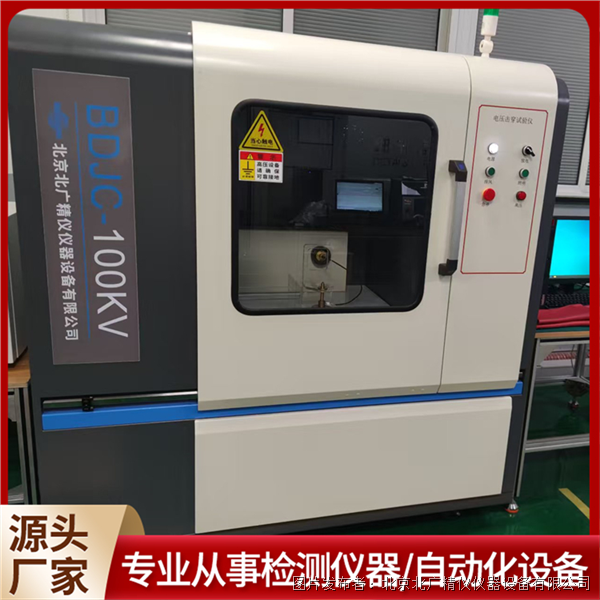

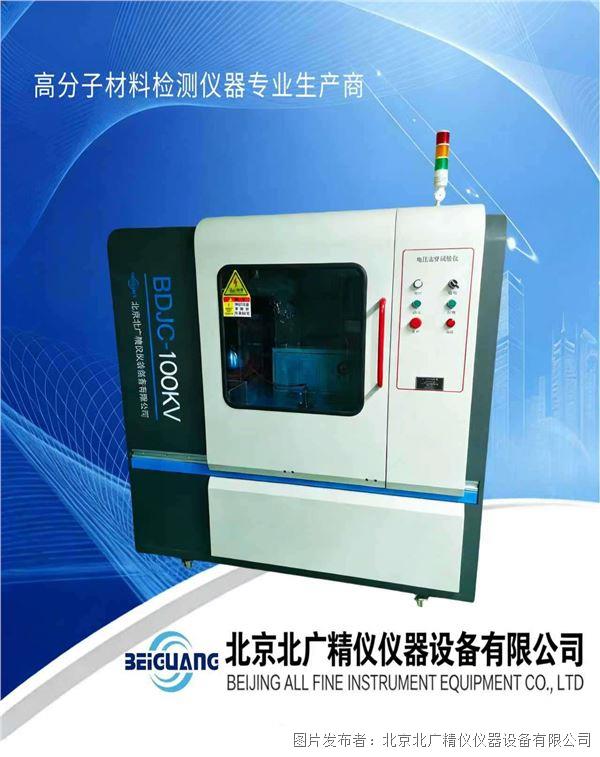

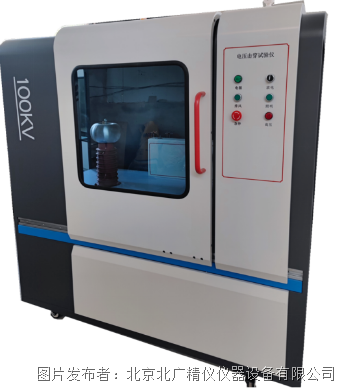

塑料耐壓擊穿場強試驗儀BDJC-100KV憑借其穩定的性能、全面的檢測功能及完善的安全保護機制，已成為絕緣材料檢測領域的常用設備之一。通過規范的試驗操作與科學的 data 分析，可為材料研發、質量控制及安全設計提供可靠的技術支撐，助力各行業提升電氣產品的安全性與可靠性。如需了解更多技術細節或定制化需求，可聯系專業技術人員獲取詳細方案。
