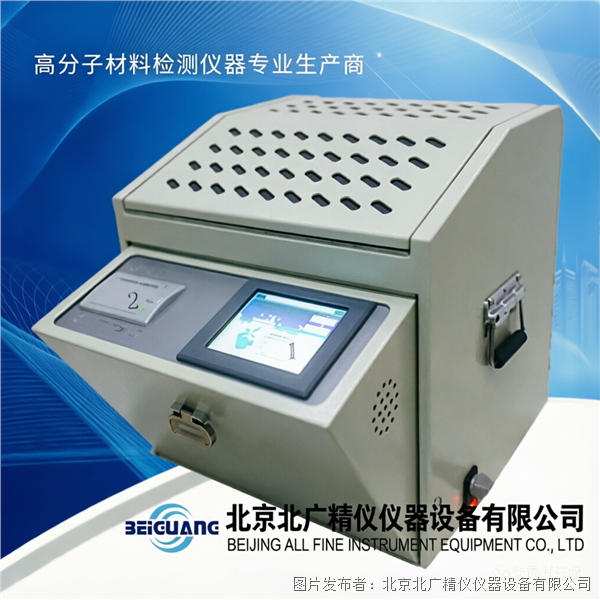

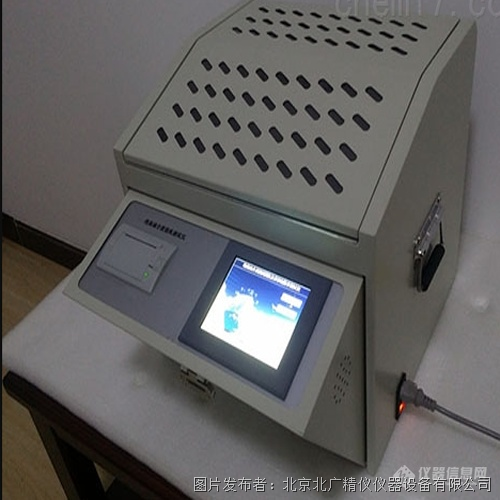

,北廣精儀絕緣油介質損耗體積電阻率測定儀GDAT-C2
該儀器主要用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量，同時具備對抗燃油進行電阻率測試的能力。
產品分類：儀器儀表 分析測試儀表 測量儀器
品牌：北廣精儀
產品介紹
電容量：5pF～200pF
相對電容率：1.000～30.000
介質損耗因數：0.00001～100
直流電阻率：2.5 MΩm～20 TΩm
電容量：±(1%讀數+0.5pF)
相對電容率：±1%讀數
介質損耗因數：±(1%讀數+0.0001)
直流電阻率：±10%讀數
電容量：0.01pF
相對電容率：0.001
介質損耗因數：0.00001
溫度測量誤差：±0.5℃
交流實驗電壓：0～2200V 連續可調，頻率50Hz
直流試驗電壓：0～500V 連續可調
功率消耗：＜200 W
外形尺寸：420mm×380mm×385mm
整機重量：21kg
- 全自動測試流程
儀器可一次性完成升溫、測量介質損耗、測量直流電阻率等操作，減少人為干預，提升測試效率。用戶在設置好參數后，設備自動執行整個試驗過程，包括溫度控制、高壓施加、數據采樣與結果計算。 - 符合國家標準的三電極油杯結構
配備符合GB/T5654-2007標準的三電極式油杯，極間間距為2mm，有效消除雜散電容和泄漏電流對測試結果的影響，確保測量數據的代表性與一致性。 - 中頻感應加熱與PID控溫技術
采用中頻感應加熱方式，實現油杯與加熱體非接觸式加熱，具備加熱均勻、升溫速度快、控制穩定等優勢。結合PID控溫算法，使溫度嚴格控制在預設誤差范圍內，保障測試條件的一致性。 - 具備制冷功能，支持抗燃油20℃精準測量
設備內置制冷系統，可在環境溫度高于20℃時自動啟動降溫功能，確保抗燃油在20℃條件下進行體積電阻率測試，滿足國標對測試溫度的嚴格要求。 - 高速數據處理與穩定顯示
利用先進的DSP數字信號處理技術和FFT快速傅里葉變換算法，提升數據采樣的速度與抗干擾能力，確保測試結果穩定、可靠。測試過程中可實時顯示日期、時間、操作狀態及測量結果。 - 內部標準電容器采用SF6充氣三點極式結構
該類型電容器具有極高的穩定性，其電容值和介質損耗不受環境溫度、濕度變化影響，保證儀器在長期使用后仍能維持較高的測量精度，降低校準頻率。 - 友好的人機交互界面
配備大屏幕彩色觸摸顯示屏，采用全中文操作菜單，界面直觀清晰，便于操作人員快速上手。支持觸摸輸入，參數設置便捷。 - 完善的安全保護機制
具備開蓋斷高壓、油杯高低壓電極短路提示等功能，在打開油杯罩或發生異常時自動切斷高壓輸出，保障操作人員人身安全。同時要求設備使用過程中可靠接地，提升整體安全性。 - 實時時鐘與環境監測功能
內置實時時鐘模塊，測試日期和時間可隨結果一同保存、顯示和打印。設備還能顯示當前環境溫度，便于用戶了解試驗環境狀態。 - 數據存儲與管理能力
可自動存儲最多100組測量數據，支持查閱、打印和刪除操作。測試結果可隨時調取分析，方便建立檢測檔案。 - 空電極杯校準功能
提供空電極杯測試選項，用于測量空杯狀態下的電容量和介質損耗因數，以評估油杯的清潔度和裝配質量。校準數據自動保存，用于后續精確計算。 - 支持多種油樣測試模式
可分別設置“絕緣油”和“抗燃油”測試模式。選擇不同油樣后，程序自動匹配相應的測試溫度和流程：絕緣油默認在90℃下測試，抗燃油則在20℃下測試，符合不同材料的標準測試條件。 - 自動化清洗支持
設備具備油杯清洗引導功能，可通過操作界面控制排油系統，利用待測油樣對油杯進行沖洗，減少殘留物對下一次測試的影響。
環境溫度：0℃～40℃
相對濕度：≤80%
工作電源：AC 220V（允許偏差±10%）
電源頻率：50Hz（允許偏差±10%）
- 連接與準備
將測量信號線和溫度信號線按圖示連接牢固。溫度傳感器應插入油杯中心部位的插孔內，地線連接至可靠接地點。接通AC 220V電源，打開電源開關，設備自動進入主界面。 - 油樣注入與沖洗
在主界面中打開“漏油開關”，將待測油樣緩慢注入油杯，利用油樣對油杯內部進行沖洗，排出初始油液。當油位達到液位管指定高度后，關閉漏油開關，完成注油。 - 參數設置
進入“試驗條件”菜單，根據測試需求設置試驗電壓、目標溫度、測試項目等參數。可通過觸摸屏彈出的小鍵盤直接輸入數值。 - 油樣類型選擇
在設置界面中選擇“絕緣油”或“抗燃油”。系統將根據選擇自動調整測試溫度。 - 空杯測試（可選）
在正式測試前可執行空杯測試，驗證油杯的清潔程度和裝配質量。選擇測試項目，點擊確定后開始測量。 - 正式測試操作
將40ml待測油樣注入油杯（抗燃油使用10ml專用油杯），沿杯壁緩慢注入以避免產生氣泡。放入內電極，連接好信號線和溫度線，點擊“自動測試”按鈕，設備將按設定程序自動完成全過程。 - 抗燃油特殊測試流程
使用專用10ml油杯置于油杯槽2中，連接測量信號線2。設備將根據室溫自動判斷是否啟動制冷或加熱，確保在20℃下完成測試。 - 數據查詢與輸出
測試完成后，結果自動保存。點擊“數據查詢”進入歷史記錄界面，可翻閱、打印或刪除數據。
安全操作規范
遵守高壓試驗安全工作規程；
工作過程中禁止打開油杯罩，防止觸碰高壓部件；
儀器必須可靠接地；
發現異常時，立即切斷電源。
油杯清潔與保養
油杯安裝和清洗需嚴格按照說明書步驟進行；
每次測試前后應用待測油樣沖洗油杯；
定期對油杯進行徹底清洗和干燥處理。
設備存放與環境管理
保持使用環境清潔、通風；
避免在強電磁干擾、高溫高濕或腐蝕性氣體環境中使用。
耗材更換
保險管損壞后，必須更換相同規格（5A）的保險管；
打印紙用完后可更換標準打印紙卷。
主機：1臺
電源線：1條
油杯2（含專用內電極）：1套
50ml量杯：1支
測量信號線1：1條
測量信號線2：1條
溫度傳感器：1條
排油管：1個
保險管（5A）：2支
合格證：1份
說明書：1本
出廠檢驗報告：1張
打印紙卷：2卷
