一、設備概述與適用領域
在電氣工業與材料科學研究領域，絕緣材料的性能直接關系到電氣設備的安全性與使用壽命。為了準確評估固體電工絕緣材料在高電壓、小電流條件下的耐受能力，一種專門用于模擬間歇性電弧放電環境的檢測設備應運而生。該設備依據國家標準GB/T 1411（等同于GB1411-2002）《固體電工絕緣材料高壓小電流間歇耐電弧試驗方法》進行設計與制造，是電機、電器及家用電器等行業中，對塑料、樹脂膠、絕緣漆等關鍵介質進行質量控制與性能評定的重要工具。
GB/T1411高電壓小電流放電試驗儀的核心功能在于通過模擬高壓小電流的間歇性電弧，對固體絕緣材料進行破壞性或非破壞性測試。其適用范圍覆蓋了廣泛的絕緣介質，包括但不限于各類工程塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣油、絕緣漆以及紙板等。通過標準化的試驗流程，能夠有效區分不同材料在電弧作用下的抗破壞能力，為材料的研發、篩選及生產工藝的優化提供可靠的數據支撐。
二、試驗原理與測試流程
GB/T1411高電壓小電流放電試驗儀設備的運行基于高壓電弧對絕緣材料表面的熱效應與化學侵蝕作用。在試驗過程中，設備通過高壓發生器產生特定電壓等級的交流電，并在兩個特定規格的電極間形成電弧。該電弧按照預設的通斷時間周期性地作用于試樣表面，通過觀察試樣在不同階段的物理變化（如表面炭化、導電路徑形成或穿孔等），來判定材料的耐電弧等級。
根據標準要求，試驗過程通常包含多個階段的電流與時間組合。初始階段采用較低的電流強度與間歇通斷模式，以觀察材料在輕微電弧作用下的表現；隨后逐步增加電流強度或改變通斷模式，直至材料失效或達到預定的試驗時間。這種循序漸進的測試方式，能夠全面反映材料從表面劣化到最終擊穿的全過程，確保測試結果的準確性與可重復性。

三、核心性能參數
為了滿足不同應用場景下的測試需求，設備在設計上具備了寬范圍的調節能力與高精度的控制水平。以下是該設備的主要技術指標：
輸入電壓：交流 220 V
輸出電壓：交流 0--20 KV
電器容量：2 KVA
試驗方式：間歇電弧，連續電弧
試驗電流：10MA-20MA-30MA-40MA可選
試驗電壓控制誤差：優于2％
電弧通斷時間誤差：＜5ms
試驗電壓連續可調：0--2倍 KV
電流控制精度：優于±10%
電流測試精度：優于±1.5%
電流對試驗壓力：0.5±0.05N

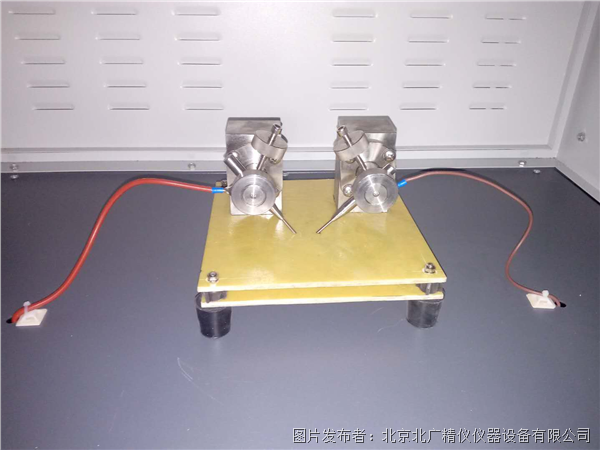

電極規格：
不銹鋼板狀電極 25.4mm12.7mm0.15mm
鎢鋼電極 ￠2.4mm*70mm
電極配置角110度
電極重量：50G
電極距離：6.35±0.1mm(可調)
安全防護措施：
超壓保護
過流保護
短路保護
安全門開啟保護
軟件誤操作保護
四、系統配置與結構組成
一套完整的檢測系統不僅包含核心的試驗主機，還配備了必要的輔助組件以確保測試的順利進行。標準配置通常包括：

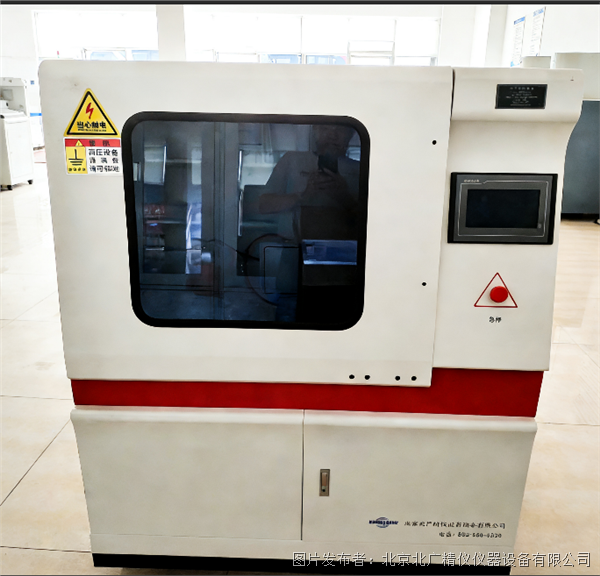

試驗主機：一臺，作為系統的控制中心與執行機構。
高壓發生器：一臺，負責產生0-20KV的可調交流高壓。
試驗電極：兩套，包含不銹鋼板狀電極與鎢鋼電極，以適應不同形狀與材質的試樣。
放電棒：一只，采用樹脂式設計，用于試驗結束后的安全放電。
技術文檔：包含詳細的產品使用說明書一份，以及產品合格證一份，確保用戶能夠正確安裝、操作與維護設備。
五、安全防護與操作規范
鑒于設備涉及高電壓操作，安全性是設計與使用過程中的首要考量。設備內置了多重硬件與軟件保護機制，構建了全方位的安全防護體系。硬件層面，配備了超壓、過流及短路保護電路，一旦檢測到異常電壓或電流，系統將立即切斷輸出；同時，安全門開啟保護機制確保在防護門未關閉時無法啟動試驗。軟件層面，系統設有誤操作保護邏輯，防止因參數設置錯誤導致的設備損壞或人員傷害。
在日常操作中，操作人員應嚴格遵守以下規范：試驗前檢查電極間距與試樣安裝是否牢固；試驗過程中嚴禁打開安全門；試驗結束后，必須使用配備的放電棒對高壓端進行充分放電，確認無電后方可接觸試樣或電極。
六、維護保養與故障排查
為了保證設備的長期穩定運行與測試數據的準確性，定期的維護保養是必不可少的。建議用戶在每次試驗結束后，及時清理電極表面的炭化殘留物，保持電極的光潔度；定期檢查高壓線纜的絕緣層是否有破損，確保絕緣性能良好；同時，應保持設備內部的清潔，防止灰塵積累影響散熱或?qū)е侣╇姟?/span>
當設備出現異常時，用戶可首先檢查電源連接是否正常，保險絲是否熔斷；其次，確認參數設置是否符合標準要求，安全門是否關閉到位。若問題依舊無法解決，應立即停止使用，并聯系專業技術人員進行檢修，切勿擅自拆卸或維修。
七、總結與展望
GB/T1411高電壓小電流放電試驗儀作為絕緣材料性能檢測的關鍵設備，其重要性不言而喻。隨著電氣工業的不斷發展，對絕緣材料的性能要求日益提高，這也對檢測設備的精度、穩定性及安全性提出了更高的挑戰。未來，此類設備將朝著更高自動化、更智能化的方向發展，例如引入自動化的試樣更換系統、集成更先進的數據分析軟件等，以進一步提升測試效率與數據的可靠性，為電氣安全保駕護航。
