一、項目概述

船舶聲納系統是船舶水下探測、目標識別、航道勘測、水下安防及海洋環境監測的核心設備，運行過程持續產生高頻聲波信號、海量探測數據、水下高清圖像、設備運行狀態參數等多類業務數據，整體具備數據吞吐量龐大、傳輸實時性要求嚴苛、系統容錯率極低的顯著特征。

傳統聲納配套數據傳輸網絡普遍存在單點故障風險突出、通信鏈路穩定性差、鏈路故障切換時延過長等行業痛點，極易造成聲納畫面卡頓、探測數據丟失。上海兆越通訊技術有限公司針對船舶聲納數據傳輸場景推出工業級冗余通信傳輸整體網絡解決方案，方案依托自研全國產工業交換機硬件平臺，采用雙上行冗余鏈路架構、毫秒級無損鏈路切換技術，可實現聲納控制指令、實時探測數據、水下高清圖像 7×24 小時穩定不間斷傳輸，全方位保障船舶聲納系統海上全天候可靠運行。

二、行業特點

船舶長期出海作業，海上工況復雜特殊，聲納系統數據傳輸場景相較于陸地常規數據傳輸，具備嚴苛的行業專屬特點，對傳輸網絡的可靠性、穩定性、實時性、環境適應性有著極高要求：

1、環境復雜，設備穩定性要求高

船舶長期處于海上惡劣環境，常規網絡設備易出故障，且船舶電磁干擾嚴重，因此傳輸設備必須具備工業級防護與抗干擾能力。

2、業務特殊，傳輸實時性與連續性要求嚴苛

船舶聲納探測數據實時反映水下環境，傳輸出問題會威脅航行安全；聲納每秒產生海量數據且業務不間斷，要求傳輸網絡零丟包、低延遲、不間斷運行。

3、網絡容錯性低，冗余備份剛需性強

海上作業無法快速搶修鏈路或設備故障，故障會直接導致聲納系統癱瘓，因此船舶網絡必須具備完善的冗余備份機制，可實現故障自動切換，無需人工干預，保障業務持續運行。

三、方案說明

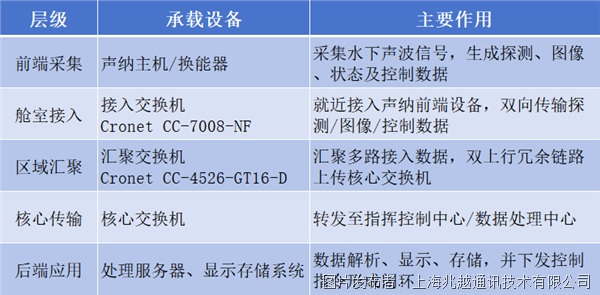

上海兆越通訊技術有限公司整套聲納數據傳輸方案采用分層統一組網架構，實現聲納數據逐級傳輸、雙向閉環交互，完整傳輸路徑：聲納前端設備 → 接入交換機（艙室接入）→ 匯聚交換機（區域匯聚，雙上行冗余）→ 核心交換機（核心傳輸）→ 后端處理與顯示存儲系統（后端應用），控制指令沿相同鏈路逆向下發，形成完整數據交互閉環，各層級設備與功能劃分如下：

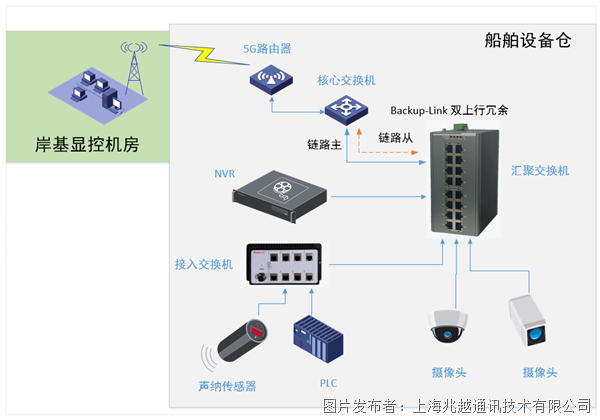

方案特點：

傳輸設備采用全工業級硬件架構，支持寬溫運行、抗振動、防鹽霧、抗電磁干擾，適配船舶惡劣環境。匯聚交換機對接艙室前端，核心采用Backup-Link冗余鏈路技術：匯聚設備通過兩條獨立物理鏈路同時接入上游交換機，正常工況下主鏈路承載全部業務，備用鏈路實時監聽待命；一旦主鏈路故障，系統毫秒級自動切換全部流量至備用鏈路，無需改動核心設備及上層業務系統。

1、冗余鏈路部署：匯聚交換機啟用Backup-Link協議，與核心交換機間部署雙上行物理鏈路，僅需匯聚側完成鏈路使能配置即可生效，無需改動核心網絡及上層業務系統。

 2、毫秒級切換：主鏈路承載業務，備用鏈路實時監測；主鏈路異常時毫秒級自動切換，設備無需重啟、業務無需中斷。

3、工業級適配：設備支持-40℃~75℃寬溫運行，具備防鹽霧、防潮、防塵、抗振動、抗電磁干擾能力，適配船舶設備艙環境。

四、產品選型

接入層、匯聚層交換機均選用國產化工業級網絡設備，產品選型如下：

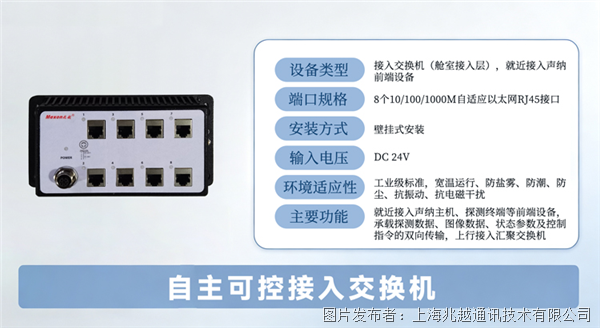

1、自主可控接入交換機

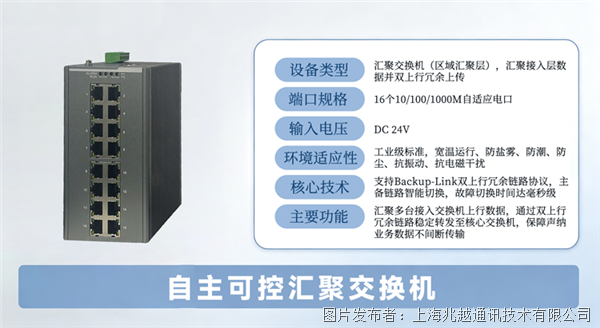

2、自主可控匯聚交換機
