發展背景

在“雙碳”目標引領下，我國光伏產業邁入規模化、基地化發展新階段，GW 級大型光伏電站與新能源基地項目加速落地，成為能源轉型核心力量。隨著裝機容量攀升、占地規模擴大，逆變器、匯流箱、氣象儀、箱變測控等設備數量激增，電站對通信網絡的穩定性、可靠性與易維護性提出更高要求。傳統光伏通信長期依賴 RS485 總線與獨立串口服務器，單環網拓撲、低密度匯聚設備的組合，在大型電站中短板凸顯：通訊箱設備堆疊臃腫、布線復雜；單環跨度過大、單點故障影響范圍廣；核心機柜光纖擁堵、帶寬不足；升壓站強電磁干擾下，普通設備易丟包斷聯，既增加施工運維難度，也制約電站長期高效運行。

為適配大型光伏電站通信需求、破解傳統方案瓶頸，上海兆越推出GW級大型光伏電站專用工業通信解決方案。該方案立足光伏電站實際場景，聚焦簡化架構、提升穩定性、降低運維成本，采用兩層環網架構與高密融合設備，搭載 MRring 冗余環網技術（自愈時間＜20ms），配合工業級寬溫設計與強抗電磁干擾能力，為大型光伏電站構建適配性強、穩定可靠、易于擴展的全光通信網絡，助力光伏產業規模化高質量發展。

大型光伏電站通信面臨的挑戰與痛點

1. 通訊箱內布線復雜，設備堆疊嚴重

傳統方案中，光伏子陣側的逆變器、匯流箱、氣象儀等設備普遍采用RS485總線通信，而交換機僅具備以太網接口。為實現協議轉換，工程師必須在通訊箱內額外部署獨立的串口服務器設備。這不僅導致通訊箱體空間擁擠、設備堆疊臃腫，更大幅增加了布線復雜度與維護難度。

2. 占地廣袤，單環網拓撲難以滿足需求

光伏電站占地面積通常從數千畝到數萬畝不等，單臺逆變器功率已從傳統的100kW跨越至330kW乃至500kW以上。傳統單環網架構面臨著嚴峻挑戰：環網跨度過大導致光纖鋪設成本激增，環內設備數量過多使得故障定位耗時倍增，而單點故障影響范圍廣泛，任何一處光纜中斷都可能波及數十臺逆變器的正常通信。在大型基地項目中，單純依靠增加環網數量的方式不僅成本高昂，更帶來了網絡架構混亂、設備管理困難等一系列連鎖問題。

3. 核心機柜光纖擁堵與設備堆疊困境

GW級新能源基地通常需要接入數十乃至上百個光伏子陣。以傳統方案為例，若每個子陣通過獨立光纖環網上聯至升壓站主控室，則主控室核心機柜需要部署大量的匯聚交換機與光模塊。以10GW基地、每個子陣1MW計算，至少需要數十臺傳統匯聚交換機同時運行，機柜空間緊張、光纖跳接復雜、日常運維如同"迷宮尋線"般困難。此外，傳統交換機端口密度有限，萬兆上聯能力不足，導致SCADA系統與電網調度網絡的數據傳輸面臨帶寬瓶頸，嚴重時甚至影響實時控制指令的下發時效。

4. 升壓站強電磁干擾威脅通信穩定性

光伏升壓站匯集了光伏陣列輸出的全部電能，高壓開關設備、斷路器、變壓器等大功率設備在運行過程中產生的強電磁干擾（EMI）可達數kV/m級別。傳統商業級網絡設備缺乏針對性的抗干擾設計，在此類嚴苛環境下極易出現數據丟包、通信中斷甚至設備死機等問題。

兆越極簡智聯·光伏通信兩層環網架構

針對上述行業痛點，上海兆越推出的極簡智聯光伏通信解決方案，以"兩層環網+高密融合"為核心理念，為GW級大型光伏電站量身打造具備電信級可靠性的全光通信網絡。

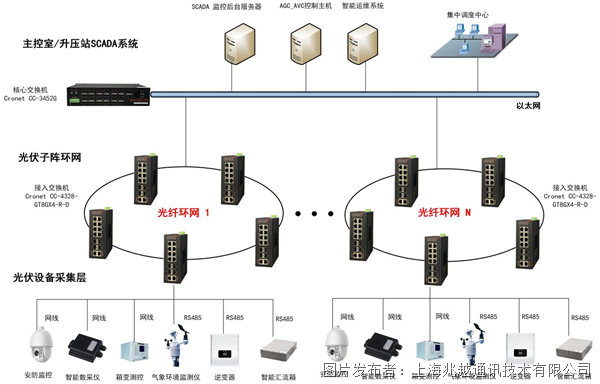

網絡拓撲架構圖

1. 光伏子陣接入層：邊緣物理環網設計

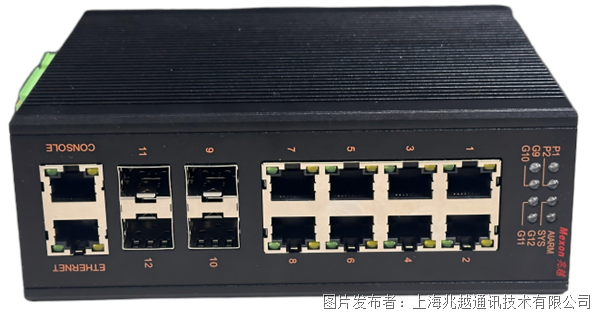

Cronet CC-4328-GT8GX4-R4-D 作為邊緣接入網管交換機，承擔光伏子陣通信網絡的第一線接入重任。其采用“交換機+串口服務器”二合一集成設計，從根本上優化了通訊箱內的設備部署架構。

?多協議融合接入

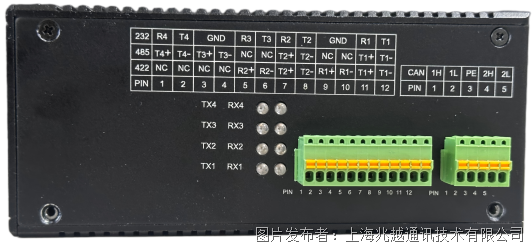

CC-4328配備8個千兆自適應電口與4個千兆SFP光口，同時集成4路獨立雙向RS485/RS232串口。這意味著逆變器、匯流箱、氣象儀等傳統串口設備可直接接入交換機，無需再額外部署串口服務器，大幅簡化布線、節省通訊箱空間。

?千兆光纖環網構建

4個千兆SFP光口支持子陣間的"手拉手"環形連接，相鄰子陣交換機通過光纖形成千兆環網。這種相鄰相切的光纖環網架構具有顯著優勢：當環內任意一點發生光纖中斷時，交換機可在20ms內自動切換至備用路徑，保障通信鏈路毫秒級自愈，確保逆變器數據的實時上報不受影響。

?靈活拓撲適配

CC-4328的4光口設計支持靈活的多環組網策略，既可構建標準雙環冗余網絡，也可根據地形地貌靈活調整環網走向，完美適應山地、水面等復雜地形光伏項目的部署需求。

2. 主控室核心匯聚層：全光高密匯聚與三層隔離架構

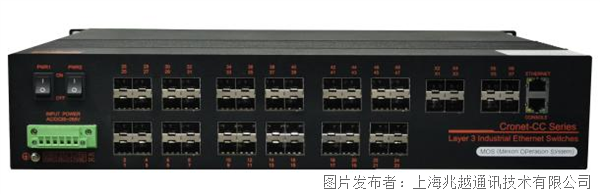

Cronet CC-3452G 三層工業以太網交換機作為核心匯聚層設備，部署于升壓站二次設備機房或主控室，承擔全站數據的收斂與轉發：

?物理連接（高密收斂）

 向下利用 48 個千兆 SFP 光口，直接終結全站數十個子陣環網的頭尾光纖鏈路；向上利用 8 個萬兆 SFP+ 光口，與 SCADA 采集服務器、AGC/AVC 控制主機及遠動網關建立高速直連。

?邏輯組網（VLAN與路由）

作為 Layer 3 核心交換機，設備內置 OSPF、RIP 等動態路由引擎。在網絡規劃上，可為不同的光伏子陣、視頻安防網、辦公管理網劃分獨立的 VLAN 子網，實現業務數據的嚴格邏輯隔離。

?雙機熱備（網絡高可用）

 在核心級場景下，可部署兩臺 CC-3452G 構成 VRRP 雙機熱備架構，消除核心單點故障。

方案優勢

(1)超高融合降本——通訊箱“瘦身革命”

傳統通訊箱容納多獨立設備，體積大、安裝空間局促、維護難。Cronet CC - 4328“二合一”設計，集成串口服務器功能于工業交換機，降本提效：

- 設備整合，布線簡化：一臺CC - 4328替代兩臺設備，通訊箱內設備數量大幅減少，實現串口設備直接光電轉換，顯著減低布線復雜度。

- 寬壓供電與環境高適應性： 設備支持 AC/DC 85~265V或 12V~36V 寬壓輸入，可直接從箱變低壓側或現場 UPS 取電，無懼光伏野外環境的電壓驟變。配合 -40℃~85℃ 的無風扇寬溫設計，極大提升了極端氣候下的設備壽命

- 運維增效：設備減少使故障點、備件種類和運維人力成本降低。

(2)高密匯聚——終結設備堆疊亂象

GW級新能源基地網絡建設挑戰是在有限核心機柜空間收斂海量子陣環網。Cronet CC - 3452G以48光 + 8萬兆超高密度提供匯聚能力：

- 單臺終結24個物理環網：一個標準的千兆光纖環網通常串聯15-20個子陣。CC-3452G 單臺提供 48 個千兆 SFP 光口，意味著單臺設備即可終結 24 個獨立的物理環網。以 1GW 大型光伏基地為例，僅需 1-2 臺設備即可完成全量匯聚，徹底替代傳統方案中 10 臺以上 24 口匯聚交換機的堆疊級聯，核心機柜空間省超 60%。

- 萬兆上聯消弭帶寬瓶頸：8個萬兆SFP + 光口支持多鏈路聚合上聯，SCADA系統數據傳輸帶寬提10倍，解決數據上傳擁塞。

- 三層路由簡化架構：內置Layer 3路由引擎支持OSPF動態路由，網絡架構層級從3 - 4層精簡至2層，降低運維復雜度。

(3)IEC 61850 - 3/IEEE 1613認證保障

光伏升壓站通信設備可靠性關系電站運行與電網調度安全。Cronet CC - 3452G通過IEC 61850 - 3/IEEE 1613認證，提供電信級可靠性保障：

- IEC 61850 - 3認證：符合國際標準，在嚴酷EMC測試中表現優，確保強電磁干擾下穩定運行。

- IEEE 1613認證：通過該認證，可在惡劣電磁環境實現99.99%以上年可用率。

- 協議全面兼容：支持 MR-Ring 私有環網協議（倒換時間小于 20ms）的同時，全面兼容國際標準 ERPS 及 STP/RSTP/MSTP 協議。確保數據零丟失，指令實時送達，且能與現有異構網絡設備無縫互通。

- 電力級網絡安全防護： 滿足電力二次系統安全防護紅線要求。支持 ACL 訪問控制列表、防廣播風暴機制及端口 MAC 地址綁定，將底層異常報文或攻擊隔離在發生源，杜絕升壓站核心網絡癱瘓。

(4)靈活擴展與平滑升級，適應二期及遠景擴容

大型光伏電站多分期建設，一期投產后二期、三期擴建需求普遍。傳統方案二期擴建時面臨環網拓撲調整困難、核心設備替換成本高的問題。Cronet CC - 4328的4光口靈活組網設計，為二期擴建提供平滑升級路徑：

一是相鄰相切環網拓撲，邊緣交換機4個光口支持與相鄰子陣構建“手拉手”環網，新增子陣可靈活接入現有環網或獨立成環，無需調整已投運環網拓撲；

二是核心層彈性擴展，CC - 3452G的高密度端口設計預留充足擴展空間，新增子陣環網可直接接入現有核心交換機，無需更換核心設備，保護業主既有投資；

三是平滑升級無斷網，擴建期間新增設備可先行獨立調試，再接入現網運行，最大程度降低對一期正常運營的影響。
