1.引言

當前生態環境監管工作持續細化、規范化，煙氣、水質、揚塵、噪聲等污染源在線監測已成為園區、排污單位及生態環境管理部門開展常態化監管的核心技術手段。各類在線監測設備不間斷輸出環保監測數據，配套視頻設備同步采集現場畫面，多業務數據并發傳輸場景下，網絡穩定、數據優先級、傳輸安全、惡劣工況適配等難題，直接影響監測系統正常運行。

上海兆越通訊技術有限公司結合環保監測現場實際工況與行業規范要求，推出環境與污染源在線監測系統整體解決方案。方案采用分層網絡架構，搭配自有工業交換機、5G 工業路由器等硬件產品，依托 HJ 212 協議適配、VLAN 業務隔離、QoS 流量管控、IPSec VPN 加密等技術手段，穩定實現污染源數據實時采集、斷點續傳與現場視頻回傳，可滿足當下環保在線監管基礎需求，同時預留擴展能力，為未來引入更多AI視覺識別及工業智能化應用打下了堅實的網絡基礎。

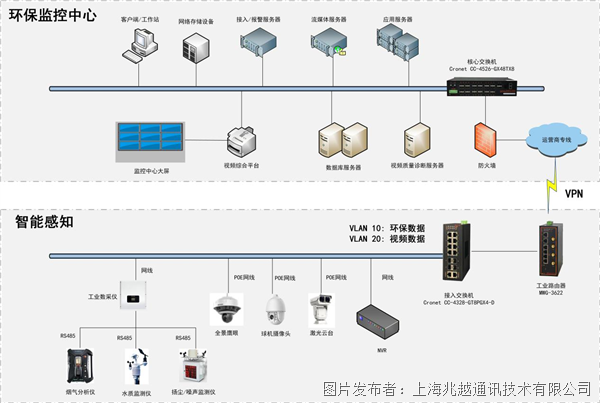

2. 系統拓撲架構

系統分為智能感知端（前端監測點）與環保監控中心（后端指揮中心）兩大部分，通過運營商專線構建 VPN 加密隧道，實現端到端的安全通信。

關鍵設備職責

-  前端感知設備： 負責環境參數（煙氣、水質、揚塵等）的實時采樣與模數轉換。

-  工業數采儀： 符合 HJ 212 協議標準，負責協議轉換與本地數據存儲，支持網絡故障時的“斷點續傳”。

-  工業接入交換機： 提供高可靠性的POE供電及端口轉發，實現前端多類設備的一網匯聚。

-  工業路由器： 作為系統通信門戶，具備多鏈路備份、VPN 加密及遠程運維功能。

-  監控中心后端： 負責數據實時展現、歷史存儲、報警聯動及視頻流媒體分發。

3. 方案優勢

1)數據協議融合：現場部署的“工業數采儀”負責將煙氣、水質等儀表的Modbus/RS485信號轉換為符合環保部標準的 HJ 212 協議，通過 MWG-3622 路由至平臺。

 2)VLAN 數據隔離策略： 在現場接入交換機中建立業務隔離機制，將環保監測數據（VLAN 10）與視頻監控數據（VLAN 20）邏輯拆分。有效防止視頻突發大流量干擾關鍵監測數據的采集與上報，確保監測鏈路在任何情況下均具備極高的穩定性和實時性。

3)QoS 智能流量優化： 通過路由器及交換機的流量整形機制，對網絡帶寬進行精細化管理。優先保障 HJ 212 格式監測數據包的傳輸優先級，并對視頻流進行智能限速與帶寬預留，從根本上解決業務爭搶帶寬導致的監測數據延遲與丟失問題。

4)VPN 安全加密隧道： 系統前端工業路由器與后端環保監控中心防火墻之間建立 IPSec VPN 加密隧道。所有現場采集的監測報文及視頻流均經過高強度加密傳輸，確保數據在運營商網絡傳輸過程中的私密性與完整性，完全滿足國家環保信息安全等級保護標準。

4. 產品介紹

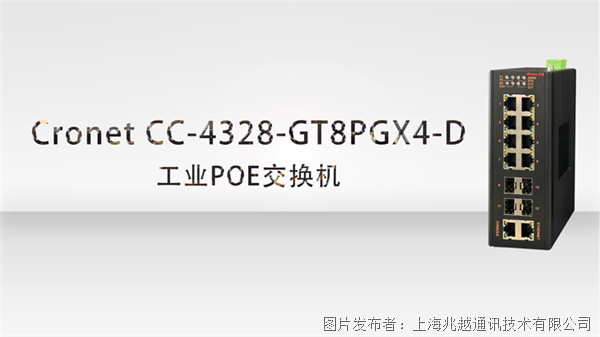

4.1 接入層：Cronet CC-4328-GT8PGX4-D 工業POE交換機

在感知點位，該交換機扮演“網絡神經末梢”的角色：

-  POE高功率輸出：8個千兆PoE電口可直接為球機攝像頭、激光云臺及全景鷹眼提供電力與數據傳輸，無需額外拉設強電，顯著降低布線難度。

-  千兆擴展：4個SFP擴展槽可用于連接遠距離光纖，確保在環境復雜的廠區內實現長距離數據回傳。

-  智能網管：通過VLAN劃分，可將監控流量與監測數據業務進行物理/邏輯隔離，保障核心監測數據不受視頻流沖擊。

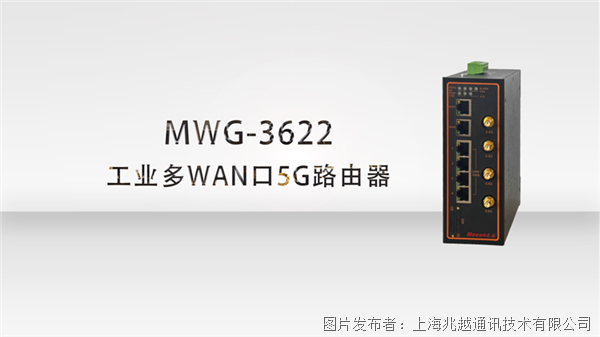

4.2 傳輸層：MWG-3622 工業多WAN口5G路由器

作為系統的“網絡網關”，MWG-3622 負責感知端到監控中心的數據鏈路：

-  全網通5G保障：支持5G高速接入，確保高清視頻流回傳無延遲；同時向下兼容4G/3G/2G，在復雜工況下保障鏈路不中斷。

-  雙WAN口冗余：支持 1個 2.5Gbps WAN 口及 1個 1000Mbps WAN 口，可接入雙運營商線路實現鏈路備份。

-  VPN安全加密：內置加密引擎，與后臺服務器建立 VPN 通道，確保環保監測數據的隱私性與安全性。

-  多接口適配：提供的 RS232/RS485 接口可與數采儀直接通信，極大簡化了現場接線。

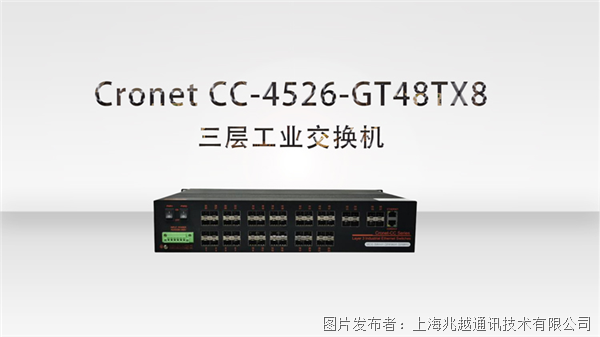

4.3 匯聚層：Cronet CC-4526-GT48TX8 三層工業交換機

在監控中心，該設備作為核心骨干交換機：

-  強悍的三層路由能力：支持三層交換，可高效處理不同子網間的數據轉發，滿足監控中心多業務（存儲、數據庫、流媒體）的高并發負載需求。

-  高密度萬兆接入：8個萬兆SFP+擴展槽，不僅能向下兼容千兆，還能在后續增加監測點位時實現骨干鏈路的平滑擴容。

-  工業級高可靠性：寬電壓輸入（AC/DC 85～265V）及雙電源冗余設計，即使在電力環境不穩定的情況下，也能確保數據監控中心 7x24 小時不斷電運行。
