內存擴展悖論

     隨著 AI 和實時處理工作負載的持續增長，系統越來越依賴更強大的CPU和加速器來處理海量數據。隨著計算能力的提升，系統架構師正前所未有地更快地觸及“內存墻（memory wall）”。

     為了滿足不斷增長的需求，系統需要更大容量、更低延遲的 DRAM。然而，通過傳統 DIMM 插槽進行內存擴展受到 CPU 支持的內存通道數量的限制。一旦這些插槽被插滿，擴展內存容量將變得困難得多。

     這一挑戰在邊緣系統中尤為明顯，平臺尺寸、功耗預算和 DRAM 成本對系統設計提出了額外的限制。當瓶頸轉移到內存處理時，加上 DRAM 價格波動和供應不穩定，傳統的擴展方法可能捉襟見肘。雖然這些挑戰暴露了明顯的局限性，但也指明了替代的演進方向——以及重新思考內存擴展的新方式。

傳統基于 DIMM 內存擴展的考量因素

NUMA 效應

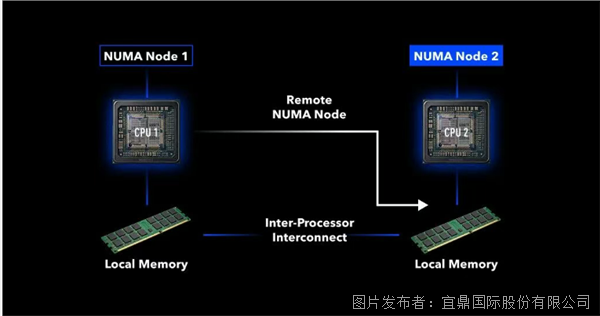

     在雙 CPU 或多路系統中，每個處理器都有自己的本地內存——這種架構被稱為 NUMA（非統一內存訪問，Non-Uniform Memory Access）。每個CPU及其連接的內存構成一個 NUMA 節點。

     雖然 CPU 可以直接訪問其本地內存，但訪問另一個 CPU 連接的內存則需要通過處理器間互聯通道，從而導致更高的延遲。

     如果內存沒有在節點間均勻分布，操作系統可能會將應用數據放置在遠程 NUMA 節點中，從而增加延遲并降低性能。

     除了插槽間（inter-socket）延遲外，內存性能還受到主板上“DIMM 物理排列方式”的影響。

DIMM 拓?fù)浣Y(jié)構

     內存配置還受到 DIMM 拓?fù)浣Y(jié)構的影響，這指的是內存通道和插槽在主板上的電路布線方式。

     根據布局的不同，某些主板在優先插滿離 CPU 最近的 DIMM 插槽時性能最佳。安裝第二個  DIMM 可能會導致內存頻率下降。

     其他設計則針對平衡配置進行了優化，要求 DIMM 在內存通道間對稱插滿。僅安裝一個 DIMM 可能無法發揮最佳性能。

     為了充分發揮系統性能，用戶需要了解其主板的 DIMM 拓?fù)浣Y(jié)構并據此配置內存。這些設計考量也推動了行業對內存擴展新方法的關注——這正是 CXL 等技術大顯身手的舞臺。

什么是 CXL，它為何而生？

     CXL（Compute Express Link，計算快速鏈接）是用于高速互聯的開放行業標準，于2019年首次發布，并得到英特爾、AMD、ARM、三星、美光等主要科技公司組成的聯盟支持。它定義了控制設備通信的協議層以及構建在 PCIe 電氣接口之上的物理層。這意味著 CXL 設備可以插入標準 PCIe 插槽，同時實現一種截然不同的內存訪問方式。

CXL 的三大子協議

CXL 定義了三個互補的子協議，協同工作以支持不同的通信模式：

CXL.io 負責基礎設備通信。它負責設備的識別、初始化和管理——類似于系統檢測和配置 PCIe 設備的方式。簡而言之，正是它讓系統能夠識別 CXL 設備并使其投入使用。

CXL.mem 是實現內存擴展的關鍵。它允許 CPU 訪問 CXL 設備上的內存，就像訪問系統自身內存一樣。從操作系統的角度來看，這部分內存直接表現為額外的 RAM。

CXL.cache 使 CXL 設備能夠緩存主機 CPU 的內存。它確保 CPU 和設備始終使用最新的數據，避免在兩者共享數據時出現不一致。

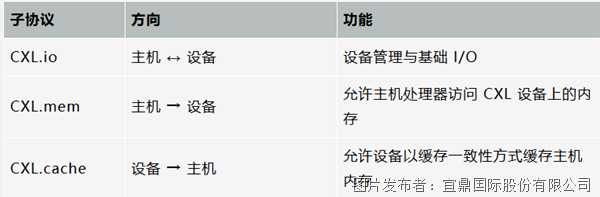

子協議對照表

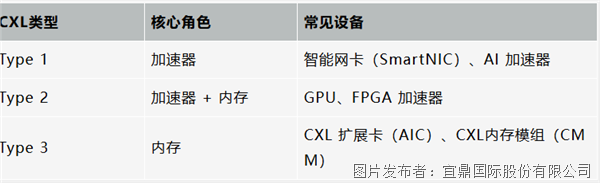

設備類型對照表

     Innodisk 的 CXL 產品系列，包括 CXL 擴展卡（CXL AIC）和 CXL 內存模組（CMM），均屬于 Type 3 設備，允許處理器將外部內存作為主機地址空間的原生擴展進行訪問。

Innodisk CXL 解決方案如何破解內存瓶頸

     Innodisk 的 CXL 產品旨在突破傳統內存架構的局限。CMM 每個模組可提供 64 GB、96 GB 或128 GB 的擴展容量，而 CXL AIC 擴展卡 則通過卡上的兩個 DIMM 插槽最高可擴展至 256 GB。

     除了單純繞過主板 DIMM 插槽數量的限制外，Innodisk CXL 解決方案還提供以下幾項關鍵架構優勢：

1. 內存池化：應對 NUMA 挑戰

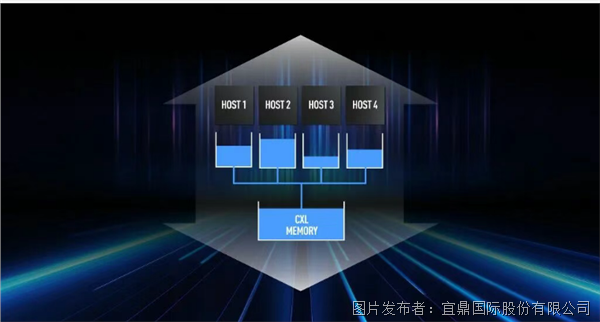

     CXL 使多個主機能夠共享統一的內存池，使資源分配更加靈活，并有助于緩解 NUMA 架構中常見的延遲和不平衡問題。這一能力對于在不可預測環境中運行的多主機邊緣服務器尤為寶貴。

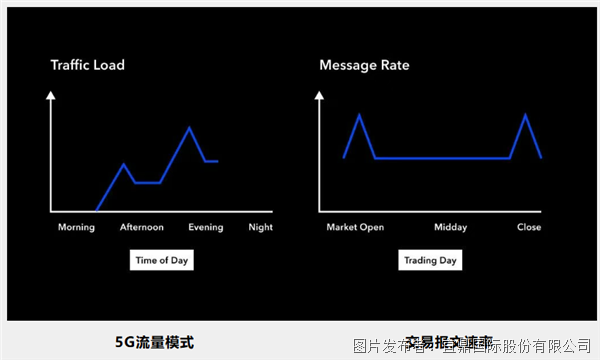

     實際工作負載的數據處理需求通常會出現顯著波動。根據知名的 5G 網絡流量報告，每日流量峰值可達平均負載的 2 至 4 倍，通常發生在晚間……重大體育賽事轉播等特殊事件甚至?xí)⒕W(wǎng)絡流量推向更高的峰值。

     金融交易基礎設施也呈現出類似的模式……在重大市場事件期間，交易系統消息率會急劇飆升，有時甚至?xí)霈F(xiàn) 10 倍的峰值……

     這些工作負載峰值給系統架構師帶來了根本性挑戰。內存容量必須按峰值需求進行配置……這正是內存池化變得至關重要的地方。企業無需在每臺服務器上過度配置內存，即可實現更高的資源利用率，同時仍保持應對工作負載突發激增的能力。

2. 借助 PCIe 接口與內存語義

     盡管 CXL AIC 擴展卡通過 PCIe 連接器接入，但內存語義允許 CPU 更直接地訪問 CXL 內存，實現類似本地內存的訪問方式。

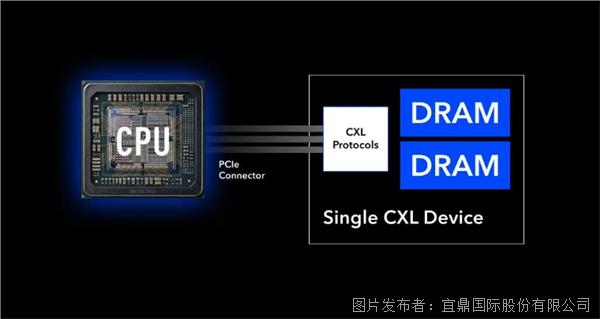

     最重要的是，由于 CPU 將 CXL AIC 擴展卡視為單一的 CXL.mem 設備，它繞過了傳統的 DIMM 級拓?fù)鋯栴}（如頻率下降）。無論主板內部布局如何，都能帶來可預測的性能和高信號完整性。

將 CXL 從數據中心延伸至邊緣

     CXL 內存擴展可通過不同的外形規格（form factors）實現，每種規格均針對特定的系統架構進行了優化。

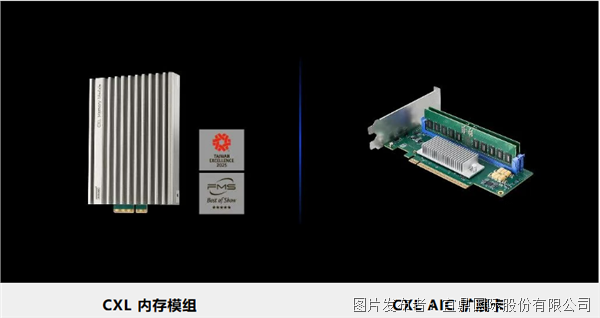

     Innodisk 的 CXL 內存模組（CMM）專為數據中心環境打造，采用緊湊的 EDSFF E3.S 外形規格，提供高密度內存擴展。它還榮獲了行業獎項，包括 FMS（閃存峰會）“Best of Show”大獎和 2025 年臺灣精品獎。

     在此基礎上，Innodisk 通過 CXL AIC 擴展卡將相同的 CXL 能力延伸至邊緣部署。CMM 和 AIC 均通過標準 PCIe 連接器接入，但 AIC 采用插卡式設計，在系統配置和預算控制方面提供了更大的靈活性。

AIC 的 TCO（總擁有成本）優勢

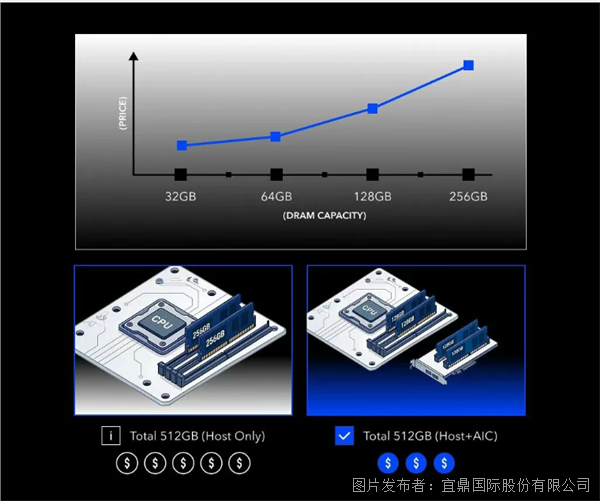

     內存定價并非線性的。隨著密度的增加，每 GB 成本往往呈指數級增長。高容量模組（如 256 GB DIMM）帶有顯著的“密度溢價”。

     通過采用 CXL AIC 擴展卡，企業可以實現顯著的 TCO 優勢。例如，在主板上插滿兩根 128 GB DIMM，再加上 CXL AIC 擴展卡上的兩根 128 GB DIMM，其總成本通常低于僅為主板購買兩根 256 GB 模組的成本。

靈活部署

     CXL AIC 擴展卡可根據實際系統需求實現靈活的內存擴展，而無需修改現有的 DIMM 配置。這使其特別適用于保守的工業環境。

根據您的需求，您可以優化系統配置：

- 追求最大擴展：128GB x2（主機）+ 128GB x2（AIC）。這將邊緣設備的性能推向極限。

- 追求成本效益：64GB ×2（主機）+ 64GB ×2（AIC）。使用主流且具性價比的模組提供可觀容量，同時允許在系統需求增長時未來升級到更高容量配置。

- 追求純粹的信號完整性與低延遲：主機留空 + 128GB x2（AIC）。通過將內存工作負載轉移至 AIC，您可以繞過復雜的主板拓?fù)洌@得可預測的高速性能。

     除了容量靈活性外，CXL AIC 擴展卡在物理部署方面也極具彈性。它可以與 Innodisk 的工業級 DDR5 RDIMM VLP 模組搭配使用，進一步縮減系統占地面積。此外，在保持半長板卡設計的同時，AIC 支持全高和半高擋板，能夠無縫部署在邊緣服務器和工業平臺等空間受限的環境中。

重新思考內存擴展

     隨著內存墻持續挑戰現代系統，擴展內存不再僅僅是增加更多 DIMM，而是關乎選擇正確的架構。CXL 為更靈活、可擴展的內存方式打開了大門，而 Innodisk 的 CXL 解決方案將這一能力帶入實際部署，助您構建為下一代工作負載做好準備的系統。
