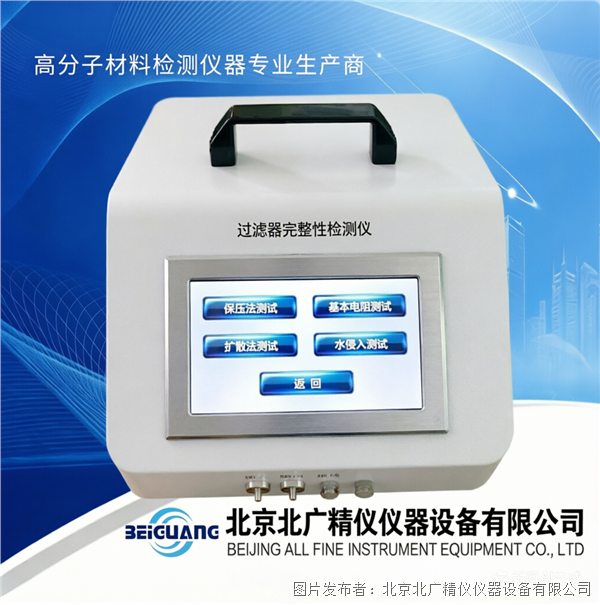

膜過濾器完整性測試儀 BQS-2600 是一款面向制藥、生物制藥、食品飲料、微電子、醫療衛生等領域過濾工藝驗證的專用檢測設備，采用自主優化的 Linux 系統與多項檢測技術，支持手動泡點測試、基本泡點測試、增強泡點測試、保壓測試、擴散流測試、水浸入測試以及超濾膜包測試等多種非破壞性物理檢測方法。該產品滿足 2020 年頒布的《藥典》要求，在權限管理、審計追蹤、電子簽名等方面符合 GMP 與 FDA 21 CFR Part 11 的數據完整性規范，并可根據現場需要拓展數據通訊、網絡接口與無線通訊功能。

一、膜過濾器完整性測試的工程背景與行業價值

在無菌制劑、生物制品、注射用水、食品飲料除菌過濾、微電子超純水制備等工藝環節中，過濾器承擔著截留微生物、微粒與雜質的關鍵屏障職能。濾芯或濾膜在運輸、安裝、滅菌、使用等過程中可能出現孔隙破損、密封失效、濾材老化等異常，一旦帶有缺陷的過濾器裝入生產系統，下游產品將面臨污染風險。

過濾器完整性測試儀通過對潤濕后的濾芯或濾膜施加氣體或液體壓力，依據毛細管現象與壓力衰減規律定量判斷其結構完好性，是非破壞性物理檢測的重要手段。在制藥行業，除菌過濾器在使用前與使用后的完整性測試已被《藥品生產質量管理規范》及相關技術指南納入管控條款；在國際層面，FDA無菌工藝生產指南、EU GMP 附錄 1（2022 年修訂版）均對滅菌后使用前完整性測試（PUPSIT）、濾后復測、數據實時評估與數據完整性作出明確要求。

膜過濾器完整性測試儀 BQS-2600 正是基于上述工藝與法規背景設計，其檢測能力覆蓋對稱及非對稱膜、針式過濾器、囊式過濾器、平板過濾器、筒式過濾器（12 芯 20 英寸以內）、超濾膜包、超濾柱以及各種不規則過濾器，能夠服務于過濾工藝驗證、批次放行、周期性再確認與偏差排查等多個質量控制場景。

二、完整性測試的四種核心方法及其適用邊界

膜過濾器完整性測試儀所依賴的檢測原理主要包括泡點法、擴散流（前進流）法、水侵入法與壓力衰減法（保壓法），不同方法在靈敏度、適用濾材、操作便捷性與合規認可度方面各有側重。

泡點測試（Bubble Point Test）

泡點法依托毛細管現象：當潤濕液體充滿濾膜孔道后，施加于上游的氣體壓力逐步升高，直至克服表面張力將孔道內液體推出，此時在下游觀察到連續氣泡，所對應的臨界壓力即為泡點壓力。BQS-2600 支持手動泡點測試、基本泡點測試與增強泡點測試三種泡點相關模式，泡點測試范圍為 100-8000 mbar，泡點判定誤差為 ±50 mbar。該方法操作直觀，多用于小面積濾膜快速篩查，也可用于大面積濾芯的初步驗證。

擴散流（前進流）測試（Diffusion Flow Test）

擴散流法在低于泡點壓力（通常為泡點壓力的 80% 左右）下，測量氣體分子通過潤濕膜孔的擴散流量。該方法是對整體膜面通透性的積分測量，測試結果為 mL/min 級別，適合大型濾芯模組與多支折疊濾芯的驗證。BQS-2600 的擴散流速測試范圍為 1-1000 mL/min，擴散流測試誤差為 ±4%。在 EU GMP 附錄 1 與 USP 1207 等規范框架下，擴散流法被視為除菌過濾驗證的主流確定性方法之一。

水浸入測試（Water Intrusion Test）

水浸入法專為疏水性 PTFE 等通氣過濾器設計。在特定壓力下，用水"攻擊"疏水膜面，測量侵入水量，無需異丙醇潤濕前處理，可直接用水完成，適合儲罐呼吸器、WFI 儲罐通風過濾器的在線測試。BQS-2600 的水浸入測試范圍為 0.01-100 mL/min，水浸入法測試誤差為 ±0.02 mL。

保壓測試（Pressure Hold Test）

保壓法通過施加測試壓力后觀察單位時間內壓力衰減量來確認系統完整性，適合現場快速篩查與輔助確認，常作為系統級氣密性驗證的補充手段。BQS-2600 將保壓測試與泡點、擴散流、水浸入等方法并列內置，構成完整的測試方法矩陣。

超濾膜包測試

針對超濾膜包、超濾柱等特殊濾器，BQS-2600 提供專門的超濾膜包測試功能，可適配生物制藥、單抗、疫苗等工藝中超濾系統的完整性驗證需求，匹配 USP 1207 標準對生物制藥過濾系統的要求。

三、BQS-2600 的合規設計與數據完整性能力

在 2026 版藥典實施推進、GMP 無菌藥品附錄要求不斷細化的背景下，過濾器完整性測試儀的合規能力已從"能否測出數據"轉向"數據能否被審計追蹤、能否滿足電子記錄與電子簽名的法規要求"。BQS-2600 在這一維度的設計包括：

權限分級與電子簽名

儀器支持用戶名密碼登錄，提供 4 級權限管理，滿足 FDA 21 CFR PART 11 要求。1000 個用戶賬號中，每個用戶的權限可采用默認或定制方式確定，配合手動或電子簽名功能，確保簽名具備等效于手寫簽名的法律效力且不可轉移、移除或篡改。

審計追蹤

儀器自帶審計追蹤功能，可記錄多項操作事件日志（包括登錄、測試執行、參數修改、報告導出等關鍵操作），日志可查詢、可導出且不可修改，存儲時間不少于 5 年，真正滿足數據完整性的要求。

數據與配置導出

支持 USB 數據導出功能，不僅能導出測試的原始數據，而且能導出源數據和配置數據，使數據完整性的要求在儀器中得到完美體現。歷史記錄儲存 30 萬條，支持 U 盤導出數據（包括測試曲線）。

預存方案管理

可建立 1000 組預存方案，可以完全滿足多種濾芯類型和現場不同的測試條件，使儀器更加簡單化、智能化。

?? 合規提醒：法規未明確允許測試失敗次數，若測試不合格，需按偏差處理程序排查原因（如濾器破損、操作不當、潤濕不充分等），整改后重新測試，不可反復測試直至出現合格結果，否則將被認定為合規缺陷。

四、硬件架構與環境適配設計

BQS-2600 的硬件設計圍繞現場使用需求展開，兼顧結構穩定性、操作便捷性與環境適配性。

結構與防護

設備外型尺寸為 240（寬）× 320（深）× 400（高）mm，重量 10 KG，結構緊湊，便于現場移動與擺放。優化儀器結構后，防塵防濺級別達到 IP54，正面達到 IP65，可適應 D 級以上潔凈環境，能夠有效防止粉塵侵入和來自各方向低壓水流的噴射。

人機交互

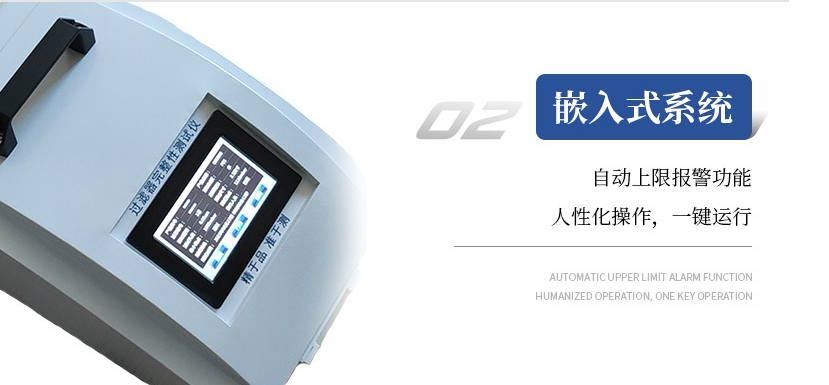

采用 10 英寸真彩觸摸屏設計，友好的人機界面，操作簡單、快捷、可靠。操作界面為中英文雙語，多種壓力單位（Mbar、kpa、psi、kgf/cm2）可任意切換。

進氣控制與自檢

優化了進氣控制單元，使進氣速度和穩定性大幅增加。開機后具有儀器自檢功能，對儀器自身多項性能功能自檢，發現故障及時上報。

氣路延長能力

高精度的傳感器和優化后的算法可以使氣路延長至 100 m，使上游體積的測試更加準確，儀器更能滿足現場的使用條件而不影響測試結果。這使得 BQS-2600 能夠輕松應對大型過濾系統或設備布局復雜的現場測試條件。

打印與記錄

內置熱敏打印機避免顆粒及油墨污染風險，可在合適的條件下保持字跡清晰 10 年以上，滿足 GMP 潔凈區對記錄長期保存的要求，并支持聯機 PC 打印。

連接與接口

采用快速連接頭（可采用 Staubli 接頭），避免進出管路連接錯誤。豐富的數據接口包括標配的 RS232 串口、USB 接口，支持無線連接；還可根據客戶的需要定制多種工業總線和模擬控制端口（如 4-20 mA、RS485、12 V 報警輸出等選配信號），為系統智能化升級做準備，比如在線全自動化滅菌控制系統的配套。

操作系統

采用自主優化的 Linux 系統，運行穩定，并輔以優化的測試運算，縮短了測試時間。

認證情況

本儀器通過歐盟 CE 認證，標志著其設計符合歐盟相關的安全、健康與環保標準。

五、行業應用場景與典型案例

膜過濾器完整性測試儀 BQS-2600 憑借其全面的測試功能和穩定的性能表現，在多個關鍵領域發揮著重要作用。

制藥與生物制藥行業

在無菌制劑的生產過程中，除菌過濾器的完整性檢測是批次放行的前提條件。根據《藥品生產質量管理規范》及相關技術指南，除菌過濾器在使用前和使用后均需進行完整性測試。

典型應用場景包括：

• 無菌制劑生產：在灌裝前，對除菌級液體過濾器進行完整性測試，驗證過濾后產品的無菌性

• 工藝氣體過濾：對發酵罐、生物反應器的進氣、排氣除菌過濾器進行測試

• 注射用水系統：定期測試 WFI 分配回路上的微生物屏障過濾器

• 批間與滅菌后測試：在每批生產結束后或過濾器經過蒸汽滅菌后，進行測試以確認濾膜性能

• 生物制品與單抗生產：針對一次性袋體、超濾膜包等特殊濾器，選擇合適的測試方法（如超濾系統優先選擇擴散流、壓力衰減測試）

食品飲料行業

在乳制品、果汁飲料、啤酒等產品的無菌灌裝線中，過濾器的可靠性直接影響產品的保質期和食品安全。BQS-2600 可用于飲料、酒類、乳制品等生產中的過濾系統檢測，保障產品衛生，防止雜質、微生物進入成品。

微電子與電子工業

半導體制造和微電子行業對超純水和化學品的純度要求極高。BQS-2600 可應用于：

• 超純水系統：UPW 終端過濾器的完整性驗證

• 化學品供應系統：高純化學品過濾器的檢測

• 潔凈室環境控制：HEPA/ULPA 過濾器的完整性檢測

CIP/SIP 系統與發酵工藝

• CIP/SIP 系統：清洗液和蒸汽過濾器的驗證

• 水處理系統：終端過濾器的日常完整性檢測

• 發酵工藝：發酵罐進氣過濾系統的完整性監控

實驗室與科研

科研機構可利用 BQS-2600 進行新型過濾材料的研發測試和性能評價，高校可將其用于過濾原理和完整性測試方法的教學實驗。

故障排查

當下游產品出現微生物超標、可見微粒等問題時，對相關過濾器進行完整性測試，可以幫助分析原因，及時采取措施。

六、安裝、操作與日常使用流程

現場布置與環境要求

儀器應放置于環境溫度 +5 ℃ ~ +40 ℃、相對濕度 10%-80% 的清潔場所，避免陽光直射和劇烈震動。適用環境為 D 級以上潔凈區。

樣品連接

將待檢測的過濾器按照說明書要求正確連接到設備的測試接口，確保連接部位密封良好，避免漏氣影響檢測結果。對于水侵入測試，需提前對過濾器進行濕潤處理。氣路連接采用快速接頭（如可選 Staubli 接頭），連接可靠，操作便捷，避免管路誤接。得益于高精度傳感器和先進的補償算法，儀器的測試氣路允許延長至 100 米，能夠輕松應對大型過濾系統或設備布局復雜的現場測試條件。

啟動檢測

確認連接無誤后，點擊觸控屏上的"開始測試"按鈕，設備自動進入檢測流程，實時顯示壓力變化、測試進度等數據，并增加了擴散流量—壓力的顯示曲線，實現了三曲線的顯示和打印功能。檢測過程中，設備會自動判斷樣品是否合格，并在測試結束后生成詳細的檢測報告。

數據處理

測試完成后，可在設備上查看檢測結果，也可通過 USB 接口將數據導出至電腦，進行進一步分析或存檔。檢測報告包含測試時間、樣品信息、測試參數、結果判定等內容，符合 GMP 等行業規范要求。除了 USB 數據導出，儀器支持無線通訊功能，增加設備部署的靈活性，便于在特定潔凈區環境下的移動使用或數據無線傳輸。

七、維護、校準與常見偏差處理

日常維護要點

• 定期檢查氣路接頭及密封圈，發現老化或破損及時更換

• 定期清潔觸摸屏和外殼表面

• 確保供氣氣源潔凈、干燥

• 內置熱敏打印機字跡在合適的保存條件下可保持清晰十年以上

校準參考

過濾器完整性測試儀的計量校準可參照 JJF 2142—2024《過濾器完整性測試儀校準規范》開展，該規范于 2024 年 9 月 18 日由國家市場監督管理總局批準發布，2025 年 3 月 18 日實施。

常見偏差與排查邏輯

測試失敗不一定意味著濾芯一定泄漏，也可能由潤濕不充分、密封圈老化、夾具安裝不當、系統泄漏或污染物堵塞等操作因素引起。通常建議重新正確安裝并潤濕后復測，若仍失敗，再考慮濾芯更換，并按偏差處理程序及時整改。法規未明確允許測試失敗次數，不可通過多次重復測試篩選合格數據。

八、選型參考與技術對比維度

在選用膜過濾器完整性測試儀時，建議從以下維度進行綜合評估：

測試方法覆蓋率

評估設備是否涵蓋泡點、基本泡點、增強泡點、保壓、擴散流、水浸入、超濾膜包等完整測試方法體系。BQS-2600 涵蓋了現有關于過濾器完整性的所有測試方法，構成完整的測試方法矩陣。

合規與數據完整性

重點考察權限分級（BQS-2600 支持 4 級權限、1000 個用戶賬號）、審計追蹤（存儲 ≥5 年、可導出不可修改）、電子簽名、數據導出能力等是否符合 FDA 21 CFR Part 11 與 GMP 要求。

檢測精度與范圍

• 凈體積測試精度：±4%

• 氣泡點判定誤差：±50 mbar

• 擴散流測試誤差：±4%

• 水浸入法測試誤差：±0.02 mL

• 泡點測試范圍：100-8000 mbar

• 擴散流速測試范圍：1-1000 mL/min

• 水浸入測試范圍：0.01-100 mL/min

硬件適配性

考察防護等級（BQS-2600 正面 IP65，整機 IP54）、顯示屏（10 英寸真彩觸摸屏）、氣路延長能力（100 m）、并行測試能力（最多 12 芯 20 英寸濾筒）、接口擴展性（RS232/USB/無線/工業總線）等指標。

適用濾芯類型

確認設備適用范圍是否覆蓋對稱及非對稱膜、針式過濾器、囊式過濾器、平板過濾器、筒式過濾器（12 芯 20 英寸以內）、超濾膜包、超濾柱、各種不規則過濾器。

九、性能參數

以下是膜過濾器完整性測試儀 BQS-2600 的原廠性能參數完整清單，未作改動：

電源要求/功率：100-240 VAC，50 HZ，120 W，備用電池（選配）

操作壓力：100-10000 mbar（150 psi）

單位：Mbar、kpa、psi、kgf/cm2

操作條件：環境溫度 +5 ℃ ~ +40 ℃；相對濕度 10%-80%

外型尺寸：240（寬）× 320（深）× 400（高）mm

測試功能：手動泡點測試；基本泡點測試；增強泡點測試；保壓測試；擴散流測試；水浸入測試；超濾膜包測試

測試精度：凈體積測試：±4%；氣泡點：±50 mbar；擴散流：±4%；水浸入法：±0.02 mL

測試范圍：泡點：100-8000 mbar；擴散流速：1-1000 mL/min；水浸入：0.01-100 mL/min

適用范圍：對稱及非對稱膜測試、針式過濾器、囊式過濾器、平板過濾器、筒式過濾器（12 芯 20 英寸以內）、超濾膜包、超濾柱、各種不規則過濾器

審計追蹤：多項事件日志、可導出不可修改；存儲 ≥5 年

權限管理：用戶名密碼登錄，4 級權限，滿足 FDA 21 CFR PART 11 要求

預存方案/用戶數量：1000 組

操作系統：Linux 系統

操作界面：采用中英文雙語操作界面

防塵防濺級別：正面 IP65

打印功能：自帶內置微型打印機，聯機 PC

歷史記錄/備份：儲存 30 萬條記錄；支持 U 盤導出數據（包括測試曲線）

顯示屏：高清晰度 10" 彩色觸摸屏

串口連接方式：RS232 串口，USB 接口；支持無線連接

使用方式：在線/離線

適用環境：D 級以上

重量：10 KG

信號輸出：(4-20) mA、RS485、12 V 報警輸出（選配）

十、結語：完整性測試設備在數字化工廠中的定位

隨著制藥行業數字化轉型的深入，過濾器完整性測試儀正在從單一的"檢測工具"演變為"智能合規節點"。未來的設備將更加注重 AI 故障預測、AR 遠程運維、與 LIMS/MES 的深度系統集成，以及與在線全自動化滅菌控制系統的配套能力。膜過濾器完整性測試儀 BQS-2600 憑借其全測試方法覆蓋、嚴格的合規設計、卓越的硬件性能以及開放的互聯架構，已經在這一演進路徑上占據了有利位置。

對于制藥企業、生物技術公司、食品飲料生產商、電子制造商以及科研機構而言，選擇一臺像 BQS-2600 這樣兼具檢測精度、合規能力與智能化擴展空間的完整性測試儀，不僅是對當前生產質量的保障，更是對未來數字化工廠架構的前瞻性投資。在法規日趨嚴格、審計日益頻繁的當下，數據完整性已經成為企業核心的競爭力之一，而 BQS-2600 正是守護這條生命線的堅實堡壘。

無論是過濾器出廠檢驗、使用前確認、使用后驗證，還是周期性再驗證，BQS-2600 都能以穩定的性能、客觀的數據和完備的審計追蹤，為企業提供全方位的技術支撐，真正成為無菌生產工藝合規、穩定運行的核心設備
