GB/T1633尼龍自動熱變形軟化點溫度測試儀RBWK-300A是一款面向高分子材料耐熱性能檢測領域的專用設備，適用于測試高分子材料的維卡軟化點溫度和熱變形溫度，可作為控制質量和鑒定新品種熱性能的一個指標。該設備由百分表測量形變，溫控儀設定升溫速度，試樣架自動升降，一次可試驗三個試樣，具有操作方便、設計新穎、外形美觀、可靠性高等特點。在尼龍等吸濕性工程塑料的熱性能表征中，維卡軟化溫度（VST）與熱變形溫度（HDT）是評價材料耐熱性能的兩個核心指標，其結果直接關系到尼龍制品在汽車、電子電器、機械制造等領域的使用溫度上限與壽命預測。RBWK-300A憑借對GB/T1633《熱塑性塑料維卡軟化溫度（VST）的測定》、GB/T1634《塑料彎曲負載熱變形溫度試驗方法》、GB8802《硬聚氯乙烯（PVC-U）管材及管件維卡軟化溫度測定方法》以及ISO75、ISO306、ISO2507等標準要求的符合性，成為化工企業、科研單位、大專院校等行業理想的測試工具。

一、GB/T1633標準的技術內涵與尼龍材料測試意義

1. GB/T1633標準的演變與現行狀態

GB/T1633《熱塑性塑料維卡軟化溫度（VST）的測定》是我國塑料熱性能檢測的基礎標準。該標準最初于1979年發布（GB/T1633-1979），后歷經修訂，GB/T1633-2000等同采用ISO306:1994，規定了四種測定熱塑性塑料維卡軟化溫度（VST）的試驗方法。2025年12月2日，國家市場監督管理總局發布了GB/T1633-2025《塑料 熱塑性塑料維卡軟化溫度（VST）的測定》，于2026年7月1日正式實施，全部代替GB/T1633-2000。

維卡軟化溫度（Vicat Softening Temperature，VST）是指在規定的負荷和升溫速率條件下，標準壓針壓入熱塑性塑料試樣表面1mm深度時的溫度。該指標反映了熱塑性塑料開始迅速軟化的溫度，是評價材料熱性能的重要參數。

2. 四種標準測試方法

GB/T1633規定了四種測定熱塑性塑料維卡軟化溫度（VST）的試驗方法：

• A50法：使用10N的力，加熱速率為50℃/h

• B50法：使用50N的力，加熱速率為50℃/h

• A120法：使用10N的力，加熱速率為120℃/h

• B120法：使用50N的力，加熱速率為120℃/h

上述四種方法僅適用于熱塑性塑料，所測得的是熱塑性塑料開始迅速軟化的溫度。對于仲裁試驗，應使用50℃/h的升溫速率。

3. 尼龍材料的維卡軟化溫度測試特殊性

尼龍（聚酰胺，PA）是一類重要的工程塑料，包括PA6、PA66、PA610、PA11、PA12等多個品種。尼龍屬于半結晶性熱塑性塑料，具有吸濕性強的特點——未經狀態調節的尼龍試樣，其熱變形溫度可能出現虛高（干燥狀態下剛性更強）。因此，按照GB/T2918進行狀態調節（23±2℃、50±5%RH環境下調節至少24小時，對于PA66等吸濕性聚合物建議調節48小時），是獲得可靠維卡軟化溫度數據的前提。

RBWK-300A設定的兩種試驗大負荷（A速度時10N±0.2N、B速度時50N±1N）與兩種升溫速度（A：12±2℃/6min對應120℃/h、B：5±1℃/6min對應50℃/h），恰好覆蓋GB/T1633標準中A50、B50、A120、B120四種方法的參數要求，可完整滿足尼龍及各類熱塑性塑料的維卡軟化溫度測定需求。

二、熱變形溫度（HDT）與GB/T1634標準體系的對應

1. GB/T1634系列標準架構

熱變形溫度（Heat Deflection Temperature，HDT）的測定依據GB/T1634《塑料 負荷變形溫度的測定》系列標準。該系列分為三個部分：

• GB/T1634.1：通用試驗方法

• GB/T1634.2：塑料、硬橡膠和長纖維增強復合材料

• GB/T1634.3：高強度熱固性層壓材料

GB/T1634系列等同采用ISO75系列國際標準。

2. 熱變形溫度測試原理

熱變形溫度測定的原理是：將規定尺寸的試樣以簡支梁形式水平放置在兩個支撐點上（跨距通常為64mm或100mm），在試樣中點施加規定的彎曲載荷，以恒定速率升溫，監測試樣中點的撓度變化。當撓度達到規定值（對于4mm厚度試樣為0.34mm）時，記錄此時的溫度即為熱變形溫度。

3. 三種彎曲應力方法

GB/T1634規定了三種彎曲應力條件：

• 方法A：1.80MPa——適用于大多數工程塑料

• 方法B：0.45MPa——適用于低模量材料

• 方法C：8.00MPa——適用于高剛性材料

RBWK-300A配備熱變形及維卡測頭各三套，通過更換圓角壓頭（熱變形）與針型壓頭（維卡），配合相應質量的砝碼，能夠在同一臺設備上完成GB/T1634規定的熱變形溫度測定，以及GB/T1633規定的維卡軟化溫度測定。

三、RBWK-300A的設備架構與工作原理

1. 總體架構

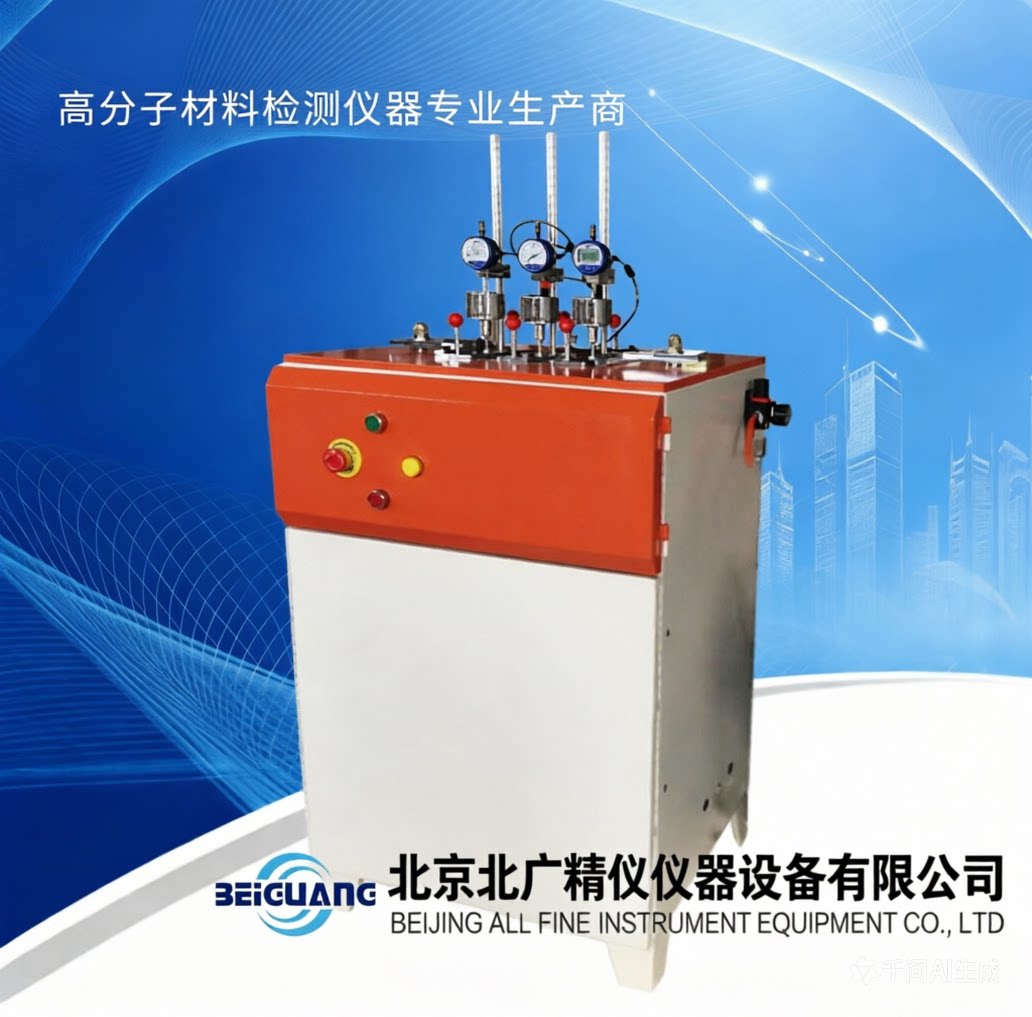

RBWK-300A采用立式結構設計，外型尺寸為720mm×700mm×1380mm，重量180Kg。整機由試驗主機、溫度傳感器、光柵千分表（三塊）、熱變形及維卡測頭（各三套）、專用工具等部分組成。

2. 加熱與溫控系統

設備采用甲基硅油作為加熱介質，加熱功率4Kw（最大加熱功率≤4500W），溫度范圍覆蓋室溫至300℃，大溫度誤差±1℃。溫控儀設定升溫速度，共有兩檔升溫速率可供選擇：

• A速度：12±2℃/6min（對應120℃/h）

• B速度：5±1℃/6min（對應50℃/h）

油浴溫度均勻性是維卡與熱變形測試精度的關鍵。設備通過攪拌電機實現介質的充分攪拌，攪拌速度可以通過攪拌電機控制盒上的旋鈕調節（溫度高時用慢速，溫度低時用快速），確保試樣周圍介質溫度均勻性滿足標準要求。

3. 變形測量系統

變形測量采用百分表（光柵千分表）進行測量，變形測量范圍0-1mm，變形測量誤差0.01mm。每臺設備配備三塊光柵千分表，對應三個試驗工位，可同時對三個試樣進行并行測試。

4. 試樣架自動升降機構

試樣架自動升降是RBWK-300A"自動"特性的核心體現。試驗前，將試樣架抬（升）出油面，安裝試樣；試驗開始后，將試樣架放（降）回油池內；試驗結束后，抬（升）起試驗架取下試樣。整個過程中，試樣架的升降由自動機構完成，降低了操作人員的勞動強度，也避免了人工操作帶來的油溫擾動。

5. 冷卻系統

設備的冷卻方式根據溫度區間分段控制：

• 150℃以上：自然冷卻

• 150℃以下：水冷或自然冷卻

這種分段冷卻設計兼顧了冷卻效率與設備安全性。

四、RBWK-300A的測試流程與操作要點

1. 試驗前準備

第一步：選擇試驗壓頭

根據試驗類型選擇試驗壓頭——熱變形為圓角壓頭，維卡為針型壓頭。將所需的壓頭與負載桿固定好。

第二步：計算載荷

• 熱變形試驗：根據試樣的尺寸，選取載荷

• 維卡試驗：只有兩種規定的負荷

  • A法：9.81N（即1000g）

  • B法：49.05N（即5000g）

砝碼的選配見砝碼質量表。

第三步：啟動攪拌

打開攪拌電機電源，指示燈亮，攪拌電機工作。攪拌速度可以通過攪拌電機控制盒上的旋鈕調節（溫度高時用慢速，溫度低時用快速）。

2. 安裝試樣

將試樣架抬（升）出油面，將熱變形試樣放在支撐架上（維卡試樣放在平面上），放下負載桿，將試樣壓緊。將試樣架放（降）回油池內，將相應質量的砝碼放在托盤上，要求砝碼放正。將千分表固定在砝碼上方，使千分表內芯懸于砝碼之上，內芯上端有2-5mm的空間。

3. 升溫速率設定與調零

設備共有兩檔升溫速率：120℃/h與50℃/h。

每次試驗時需要對千分表進行調零，方可進行試驗。調零時輕輕旋動旋鈕，使千分表置于零區，預置3-5分鐘。

4. 啟動工作與試驗結束

當一切準備工作就緒后，試驗開始。

試驗結束，記錄下溫度；移開千分表及砝碼，抬（升）起試驗架，取下試樣。注意不要把試樣誤入油池。

5. 降溫處理

降溫采用氣冷或水冷，也可自然冷卻。冷卻時，可抬起或將試樣架潛入油池。

試驗全部完成后，關閉主機電源、攪拌電機電源。

五、尼龍等高分子材料的測試關鍵控制點

1. 試樣制備與狀態調節

維卡試驗的試樣要求為：厚3-6.5mm，邊長10mm的正方形或直徑10mm的圓形。熱變形試樣則為條狀（通常為80×10×4mm）。

尼龍等吸濕性材料必須進行嚴格的狀態調節：

• 調節環境：23±2℃、50±5%RH

• 調節時間：至少24小時，PA66等建議48小時

• 退火處理：注塑樣條存在內應力，建議在Tg以下20℃退火1-2小時，再緩慢冷卻

未經狀態調節的尼龍試樣，其HDT可能虛高10-15℃。

2. 升溫速率的影響

升溫速率對測試結果有顯著影響：

• 速率越快，測試值越高（熱滯后效應）

• 120℃/h測出的維卡溫度可能比50℃/h測出的高5-8℃

• 對比文獻數據時，必須保證速率一致

因此，RBWK-300A提供的兩檔升溫速率（12±2℃/6min與5±1℃/6min），使操作人員能夠根據標準方法與材料特性靈活選擇。

3. 載荷選擇的影響

• 維卡測試：50N測出的維卡溫度比10N低10-20℃

• 熱變形測試：1.8MPa（A法）與0.45MPa（B法）的測試結果可相差30-40℃

論文與質檢報告中必須注明測試方法、載荷、升溫速率、樣條尺寸。

4. 試驗次數與數據離散度

• 每個條件至少測試3個樣條

• 離散大時（SD>3℃），加測到10個

• 同一實驗室可接受重復性：±2℃以內

• 不同實驗室間可接受重復性：±4℃以內

RBWK-300A一次可試驗三個試樣的能力，恰好滿足最少3個平行樣的基本要求，提高了批量測試效率。

六、符合的標準體系全景

RBWK-300A符合以下標準的要求：

1. 國內標準

• GB/T1633《熱塑性塑料維卡軟化溫度（VST）的測定》

• GB/T1634《塑料彎曲負載熱變形溫度試驗方法》

• GB8802《硬聚氯乙烯（PVC-U）管材及管件維卡軟化溫度測定方法》

2. 國際標準

• ISO75：塑料負荷變形溫度的測定

• ISO306：熱塑性塑料維卡軟化溫度的測定

• ISO2507：熱塑性塑料管材及管件維卡軟化溫度的測定

3. 制造檢測標準

設備的制造檢測標準包括：ISO75-1974、ISO306-1974、GB1633-79、GB1634-79。

七、行業應用場景

1. 化工企業

化工企業利用RBWK-300A進行原材料入庫檢驗、生產過程質量控制與成品出廠檢測。對于尼龍（PA6、PA66等）、聚碳酸酯（PC）、聚丙烯（PP）、ABS等大宗塑料原料，維卡軟化溫度與熱變形溫度是每批次必檢的項目。

2. 科研機構與大專院校

在材料科學與工程學科的研究中，RBWK-300A用于：

• 新型高分子材料的耐熱性能評價

• 材料改性研究（如玻纖增強、礦物填充等）的工藝優化

• 學生實驗教學與畢業設計

3. 管材與管件制造

GB8802《硬聚氯乙烯（PVC-U）管材及管件維卡軟化溫度測定方法》是PVC管材行業的強制性檢測標準。RBWK-300A對該標準的符合性，使其成為PVC管材管件生產企業的必備檢測設備。

4. 汽車工業

尼龍等工程塑料在汽車發動機周邊部件、電氣連接器、冷卻系統部件中廣泛應用。這些部件往往需要在高溫環境下長期工作，其維卡軟化溫度與熱變形溫度直接決定了零部件的使用溫度上限。RBWK-300A為汽車零部件供應商提供了可靠的材料熱性能驗證手段。

5. 電子電器行業

在電子電器產品中，尼龍、PC、PBT等塑料被廣泛用于外殼、連接器、開關等部件。這些部件在焊接、使用時會產生高溫，材料的耐熱性能至關重要。

6. 長纖維增強復合材料與高強度熱固性層壓材料

RBWK-300A配備的三套熱變形測頭，可適配長纖維增強復合材料與高強度熱固性層壓材料的熱變形溫度測定，擴展了設備在先進復合材料領域的應用范圍。

八、設備安裝與維護要點

1. 安裝要求

• 該儀器初始的包裝材料需小心保存

• 安裝需由專業技術人員進行操作

• 設備應放置在穩固、平整的地面上，外型尺寸720mm×700mm×1380mm，重量180Kg，需預留足夠的操作與維護空間

2. 日常維護

• 定期檢查攪拌電機的運轉狀態

• 定期更換甲基硅油加熱介質（建議每半年更換一次，老化變黑后導熱性能下降）

• 保持光柵千分表清潔，避免油污附著影響測量精度

• 定期檢查砝碼質量，確保載荷精度

3. 返修與運輸

若儀器由于任何原因必須返修，必須將其裝入原紙箱中以防運輸途中損壞。

九、RBWK-300A性能參數

1. 電源：AC220V±10% 20A 50Hz

2. 溫度范圍：室溫--300℃

3. 升溫速度：A：12±2℃/6min；B：5±1℃/6min

4. 試驗大負荷：A速度時為10N±0.2N；B速度時為50N±1N

5. 變形測量范圍：0--1mm

6. 變形測量誤差：0.01mm

7. 加熱介質：甲基硅油

8. 加熱功率：4Kw

9. 冷卻方式：150℃以上自然冷卻；150℃以下水冷或自然冷卻

10. 外型尺寸：720mm×700mm×1380mm

11. 大溫度誤差：±1℃

12. 大加熱功率：≤4500 W

13. 重量：180Kg

符合標準：GB/T1633《熱塑性塑料軟化溫度（VST）的測定》、GB/T1634《塑料彎曲負載熱變形溫度試驗方法》、GB8802《硬聚氯乙烯（PVC-U）管材及管件維卡軟化溫度測定方法》以及ISO75、ISO306、ISO2507等標準要求。

產品介紹：熱變形維卡軟化點溫度測定儀主要用于非金屬材料（如塑料、橡膠、尼龍、電絕緣材料等）的熱變形及維卡軟化點測定，是化工企業、科研單位、大專院校等行業的理想測試工具。

主要配置：

1. 試驗主機一臺

2. 溫度傳感器一只

3. 光柵千分表三塊

4. 熱變形及維卡測頭各三套

5. 專用工具一套

制造檢測標準：ISO75-1974、ISO306-1974、GB1633-79、GB1634-79

十、尼龍等典型高分子材料的維卡軟化溫度與熱變形溫度參考

不同種類的尼龍及高分子材料，其維卡軟化溫度與熱變形溫度存在顯著差異。以下為幾類典型材料的參考數據范圍（僅供材料認知參考，實際測試應以RBWK-300A實測結果為準）：

1. 尼龍6（PA6）

尼龍6是典型的半結晶性熱塑性塑料，在未增強狀態下，其維卡軟化溫度通常在190-225℃區間（A50法），熱變形溫度（1.8MPa）約為60-85℃。經過玻纖增強后（如PA6-GF30），熱變形溫度可提升至200℃以上。

2. 尼龍66（PA66）

PA66的耐熱性能優于PA6，未增強狀態下維卡軟化溫度（A50法）約為250-270℃，熱變形溫度（1.8MPa）約為70-90℃。玻纖增強PA66-GF30的熱變形溫度可達250℃以上，是汽車發動機周邊部件的常用材料。

3. 尼龍612、尼龍12

長碳鏈尼龍（PA612、PA12）具有更低的吸水率與更好的尺寸穩定性，其維卡軟化溫度相對較低，但低溫韌性優異，適用于汽車油管、電纜護套等場景。

4. 聚碳酸酯（PC）

PC作為一種非晶態工程塑料，維卡軟化溫度（B50法）約為150-160℃，熱變形溫度（1.8MPa）約為125-135℃。

5. 聚丙烯（PP）

PP的維卡軟化溫度（A50法）約為100-110℃，熱變形溫度（1.8MPa）僅為50-60℃，屬于耐熱性較低的通用塑料。

?? 上述數據僅為材料認知參考。同一牌號材料因分子量分布、填料類型、玻纖含量、阻燃劑配方等因素，其維卡軟化溫度與熱變形溫度可能存在較大差異。在工程應用中，必須以RBWK-300A按標準方法實測的數據作為材料選型的依據。

十一、測試精度的影響因素與質控建議

1. 溫度均勻性控制

油浴溫度均勻性是維卡與熱變形測試精度的基石。RBWK-300A通過攪拌電機實現介質的充分攪拌，要求介質溫度均勻性達到±0.5℃以內。操作時應根據溫度區間合理調節攪拌速度（溫度高時用慢速，溫度低時用快速），避免局部過熱。

2. 變形測量精度保障

RBWK-300A的變形測量誤差為0.01mm，變形測量范圍0-1mm。為保障測量精度：

• 測試前必須對千分表進行調零（預置3-5分鐘）

• 確保千分表內芯懸于砝碼之上，內芯上端有2-5mm的空間

• 避免熱膨脹對位移讀數的影響

3. 試樣安裝規范性

• 維卡試驗：針頭垂直于樣條表面，對準中心，預加載荷1-2g確保針頭與樣條接觸但不刺入

• 熱變形試驗：樣條水平放在支撐架上，壓頭對準樣條中心（偏差≤1mm）

• 預加載荷前，確認樣條完全水平——彎曲的樣條必須換掉

4. 載荷精度控制

RBWK-300A的試驗大負荷精度為：A速度時10N±0.2N，B速度時50N±1N。砝碼放正、定期校驗砝碼質量，是確保載荷精度的關鍵。

5. 試驗重復性管理

• 每個條件至少3個樣條

• 離散大時（SD>3℃），加測到10個

• 同一實驗室可接受重復性：±2℃以內

RBWK-300A"一次可試驗三個試樣"的設計，恰好滿足最少3個平行樣的基本要求。
