晨控CK-FR101ANS是一款基于射頻識別技術的高頻讀寫器，讀寫器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。

高頻讀寫器支持標準工業通訊協議EtherNet IP，方便用戶通集成到PLC等控制系統中。讀寫器內部集成了射頻部分通信協議，用戶只需通過以太網接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

本期主題：圍繞CK-FR101ANS產品的EtherNet/IP通訊協議與匯川AC801系列PLC進行通訊配置說明。

s

準備階段

l 編程軟件：FPWIN GR7

l 工業RFID讀寫器：CK-FR101ANS-EIP

l PLC型號：松下FP0H

l 通訊協議：EtherNet/IP

l 連接方式：以太網

讀卡器配置設置：

1、連接讀卡器

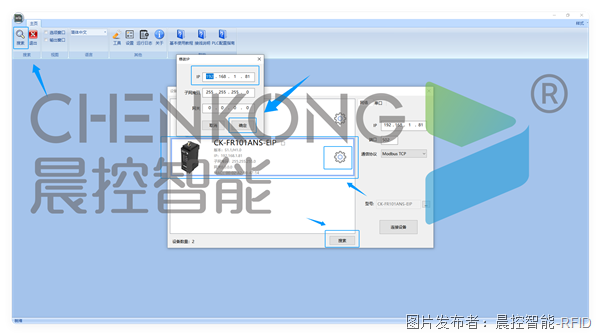

l 打開配置軟件點擊搜索--->刷新

l 等待刷新出設備，雙擊設備連接

l 注：搜索設備出來后，可以點擊齒輪修改設備IP地址

PLC連接配置設置：

1、添加設備

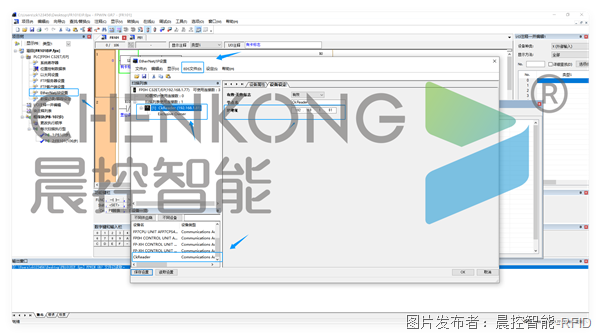

l 打開程序EtherNetIP設置在EDS文件中添加設備文件

l 在設備一覽中添加設備到配置連接中，填寫設備ip

2、配置參數

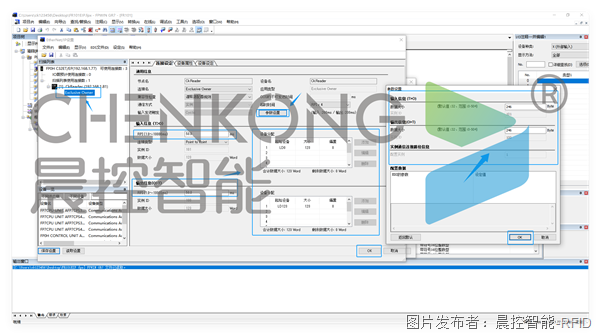

l 點擊設備參數Exclusive Owner頁面，點擊參數設置，將輸入輸出信息的數據大小改成246BYTE

l 點擊OK保存設置，將配置下載到plc即可連接完成

（RPI為通訊速率，值越低通訊越快）
