在鋰電池的注液工序中，電解液被稱為電池的“血液”，其注入量的精準與否，直接關系到電池的容量、內阻、循環壽命乃至安全性能。注液量偏少，電池容量不足；注液量偏多，則可能引發脹氣、漏液等安全隱患。因此，在注液過程中對電解液液位進行實時、高精度、非接觸式的在線監測，成為鋰電制造中質量控制環節。

然而，電解液液位檢測并非易事。注液口孔徑通常僅有數毫米，屬于典型的狹小深孔結構；電解液本身多為透明或半透明液體，表面反射率極低；注液過程又是高速動態的，液面在短時間內快速上升。

傳統檢測手段——如超聲波液位計易受氣泡干擾，浮球式液位計存在接觸污染風險，而基于激光三角反射原理的位移傳感器則因光斑大、抗遮擋能力弱，在深窄孔內易受側壁反射干擾，幾乎無法有效捕捉到透明液面的真實位置。

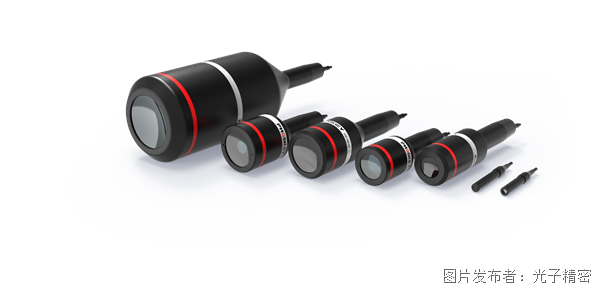

光譜共焦技術的出現，為這一行業痛點提供了根本性的解決方案。光子精密CD-5000系列光譜共焦位移傳感器，正是這一技術路線的代表性產品之一。

一、光譜共焦的基本原理

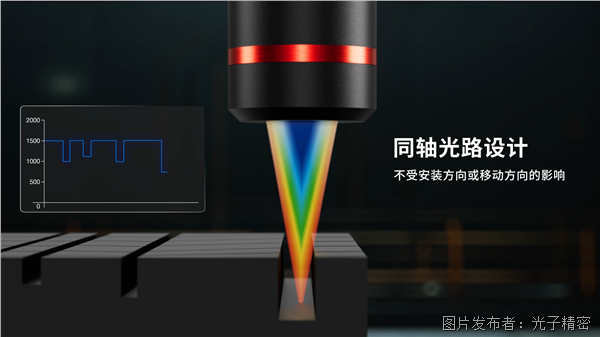

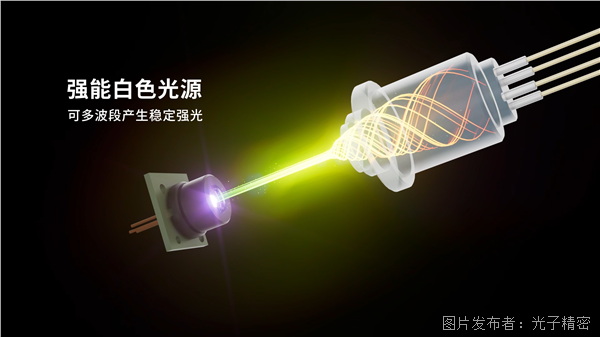

光譜共焦位移傳感器的核心競爭力，根植于其獨特的同軸共焦光學系統。該系統的光路設計如下：由光源發出的復色白光，經光纖耦合后導入色散物鏡。色散物鏡利用軸向色差原理，使不同波長的光在沿光軸的不同位置形成各自的焦點，從而在空間上構建出一條連續的焦點縱深分布帶。

當被測物體（如注液口的液面）置于該測量范圍內時，只有波長恰好能在該表面聚焦的那部分光，其反射光才有能力穿過位于分光鏡后端的共焦小孔（Confocal Aperture），最終被光譜儀接收。其余離焦光線的反射光，在通過共焦小孔時會發生強烈的幾何衰減，被物理性地阻擋在探測器之外。

二、為何光譜共焦能“看透”電解液液位？

針對鋰電池電解液液位檢測的三大難點，CD-5000系列的技術特性給出了精準的回應：

其一，無懼透明液體，穩定捕捉液面。 傳統激光三角法在面對透明或半透明液體時，光線會穿透液面或在液體內產生多重反射，導致信號紊亂。而光譜共焦技術基于同軸共焦原理，只接收精確聚焦在目標表面的特定波長反射光，能夠穩定地捕捉到透明電解液最表層的反射信號，不受液體透射或內部散射光的干擾。

其二，小光斑深入狹小注液口。 CD-5000系列采用光學系統設計，測量光斑最小可達Φ6μm。光束路徑極為緊湊，能夠輕松穿過直徑僅數毫米的注液口，垂直照射到孔內液面，不受孔壁遮擋的影響。配合其同軸測量光路，從根本上解決了傳統激光傳感器因角度限制而產生的測量盲區問題。

其三，高速響應匹配產線節拍。 注液過程液面變化迅速，要求傳感器具備動態響應能力。CD-5000系列采樣頻率高達260kHz，能夠以微秒級的時間分辨率捕捉液面的實時上升過程，為注液量的閉環控制提供連續的實時數據反饋。

三、不止于“測得到”，更在于“測得準”

在精度層面，CD-5000系列實現了亞微米級的位移測量能力，線性度高達0.49μm。這意味著在電解液液位檢測中，傳感器能夠分辨出微米級別的液面高度變化，為注液量的精確控制提供了堅實的數據基礎。

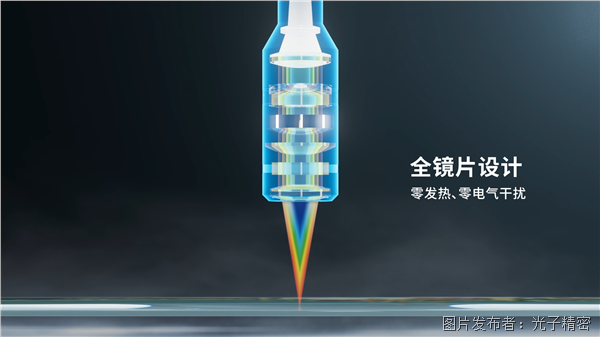

在環境適應性層面，CD-5000系列的探頭采用純光學結構，通過光纖與控制器連接，有效隔離了工業現場電機、變頻器等設備產生的電磁干擾。鏡頭采用無熱源設計，關鍵結構選用低熱膨脹系數材料，并配備雙層殼體減震結構——這些工程化設計確保了傳感器在鋰電池生產車間的高溫、多震動環境中依然能夠長期穩定運行。

從注液口的精準定位，到注液過程中電解液液位的實時監測，光子精密CD-5000系列光譜共焦位移傳感器以亞微米級的測量精度、260kHz的高速響應、Φ6μm的微小光斑以及全材質的普適性，為鋰電池注液工序提供了一把真正的“光學尺”。它讓電解液的注入從“憑經驗估算”走向了“可量化閉環控制”，成為新能源電池制造邁向更高精度、更高一致性的關鍵技術支撐。
