vc均熱板是設備熱管理系統的核心零部件，直接決定處理器等核心器件的散熱效率與整機裝配可靠性、使用穩定性。其關鍵檢測參數包含長寬、安裝孔位置及孔徑、整體輪廓尺寸等，行業通用尺寸公差要求嚴格控制在±0.01mm~±0.02mm，高端產品標準更為嚴苛。

散熱片檢測存在多重工況難點：一是結構特殊，散熱器薄壁結構纖細、邊緣對比度低，邊界識別難度大；二是材質多樣，銅、鋁金屬材質表面高反光易產生鏡面反射干擾，石墨烯散熱膜片等柔性薄片透光性強，常規光學設備難以清晰成像；三是傳統檢測方式存在明顯短板，手動卡尺、千分尺檢測效率低、人為誤差大，三坐標測量機精度高但單件檢測耗時數十分鐘，無法適配批量量產需求。

（二）QM系列閃測儀核心技術架構

光子精密QM系列一鍵閃測儀針對散熱片檢測痛點，從光學系統、多光源配置、AI算法三大維度構建完整檢測方案，核心參數精度、效率均滿足行業微米級量產需求。

1. 高精度光學成像系統：搭載自研雙遠心雙視野光學鏡頭+2000萬像素CMOS工業相機，景深范圍內成像穩定，不受工件擺放位置影響，規避鏡頭畸變誤差。設備核心檢測精度達±1μm，重復精度±0.5μm，單次完整檢測僅3~5秒，兼顧超高精度與量產高效性。同時支持大視野拼接成像，可批量采集數多個均熱板尺寸，大幅提升批量檢測效率。

2. 多光源適配工件：配備環形光、同軸光、低角度光、底光、表面光等光源，可根據散熱片材質、結構靈活組合適配，無需更換硬件即可切換檢測工況。同軸光垂直投射光路，有效抑制銅鋁金屬材質鏡面反射、過曝光暈問題，精準鎖定金屬vc均熱板邊界；低角度光側面投射，利用陰影凸顯vc均熱板與溝槽的輪廓，解決薄壁結構邊緣識別難題；底光提供均勻背光，適配石墨烯柔性薄片、透明件的剪影式輪廓檢測；環形光適用于圓形、環形散熱結構的邊緣特征提取，全面覆蓋多材質、多結構散熱片檢測場景。

3. AI深度學習邊緣抓取算法：搭載自研AI邊緣抓取技術與亞像素技術，通過識別工件真實邊緣與加工毛刺的特征差異，可自動區分毛刺與工件本體，杜絕毛刺干擾導致的檢測數據偏差。同時突破傳統灰度閾值識別局限，可適配低對比度、模糊邊界、多層異形結構等復雜工況，精準完成邊緣定位，保障復雜結構散熱片的檢測穩定性與準確性。

（三）實測落地成效

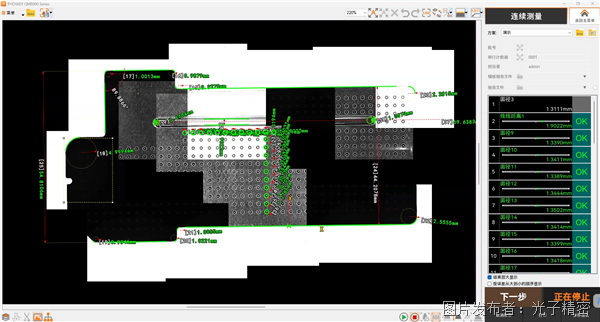

設備可一次性完成散熱片所有關鍵尺寸參數的同步檢測，非接觸式測量方式不會劃傷、形變工件。在AI服務器散熱模組、手機CPU/GPU散熱片、VC均溫板等場景落地效果顯著，可將傳統三坐標數十分鐘的檢測時長壓縮至3~5秒，完美適配3C電子批量產線節拍，已規模化應用于手機精密散熱零部件量產檢測。
