在智能手機向“微米級精密”制造邁進的今天，每一個內部元器件的尺寸公差都可能成為決定整機性能的“關鍵變量”。手機揚聲器——這個承載用戶聽覺體驗的核心聲學部件，其高度精度直接影響音質表現與產品良率。

如何在高速產線中以非接觸方式實現微米級高度檢測，成為3C制造領域亟待突破的技術關口。光子精密GL-8000系列3D線激光輪廓測量儀，憑借激光三角反射原理與亞微米級精度，正在為這一難題提供切實可行的解決方案。

技術溯源：從“三角測量”到三維輪廓重建

3D線激光輪廓測量儀的核心技術邏輯，本質上是基于激光三角測量原理的光學檢測技術。其工作路徑可概括為“激光投射—圖像捕捉—數據計算”三步曲：傳感器內部的激光器發射出一束線激光，投射到被測物體表面形成一條輪廓線；由于物體表面的高度變化，這條激光線會發生相應變形；一旁的工業相機以一定角度捕捉變形激光線，通過計算反射光在CMOS芯片上的像素位置，即可得到被測物體在該截面上的高度信息。當測量儀沿特定方向對工件進行連續掃描時，數以萬計的截面輪廓被逐一采集并拼接，最終生成完整的三維點云數據。

以光子精密GL-8000系列為例，其每條輪廓線可采集4096個數據點，采樣速度最高可達49,000輪廓/秒，在高速生產環境中能夠迅速響應。重復精度最高可達0.3μm。這意味著，即便是揚聲器振膜邊緣細微起伏、音圈骨架零點高度偏差，都難以逃過這套系統的“法眼”。

核心優勢：穿透材質壁壘，捕捉微米起伏

手機揚聲器的檢測之所以長期依賴人工或傳統接觸式測量，根源在于三大挑戰：結構微小——揚聲器組件尺寸通常僅有數毫米，傳統量具難以精準定位；材質復雜——揚聲器振膜、音圈、磁路等部件涉及塑料、金屬、泡棉等多種材料，表面反射率差異巨大；產線高速——單件檢測節拍須控制在數秒以內，傳統方法難以兼顧速度與精度。

GL-8000系列從三個維度回應了這些挑戰。其一，超高采樣密度——4096點/輪廓的采集能力，能夠清晰分辨因加工誤差或裝夾偏差導致的微小起伏，確保揚聲器各組件的高度數據無一遺漏。其二，藍光+HDR抗干擾技術——采用405nm藍色激光，搭配原生單幀HDR與多幀HDR合成技術，能夠兼顧高反光金屬表面與低反射率振膜表面，有效抑制飛點和噪點，為復雜材質提供干凈、真實的輪廓數據。其三，超高速全檢能力——49KHz的掃描速率可實現單件檢測節拍低于0.8秒，支持產線100%全檢，徹底規避傳統抽檢模式的漏檢風險。

場景落地：揚聲器全流程的高度管控

在手機揚聲器的制造全流程中，GL-8000系列的價值體現在多個關鍵節點：

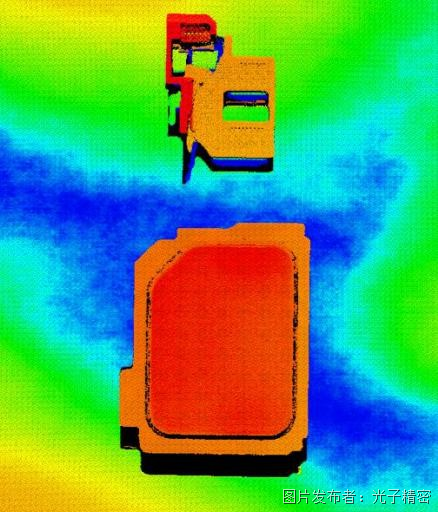

組件來料檢測——揚聲器的振膜、音圈、磁路等核心部件各有其尺寸公差。通過高精度掃描獲取各部件的高度輪廓數據，系統可自動判別來料是否合格。GL-8000系列支持多種數據源輸出，包括原始圖像、輪廓數據、點云數據、深度圖和亮度圖，為質量追溯提供完整的數據閉環。

組裝過程管控——揚聲器裝配至手機中框時，其安裝高度、平面度、與周邊結構件的段差等參數直接決定聲學腔體的密封性與音質表現。GL-8000系列憑借±0.03% of F.S.的線性精度與0.3μm的重復精度，能夠精準捕捉揚聲器安裝后的微小高度偏差。在連接器PIN針等類似精密結構的檢測中，該系列已實現0.002mm的重復性，使裝配不良率從3%降至0.2%——這一精度水準同樣適用于揚聲器組件的精密管控。

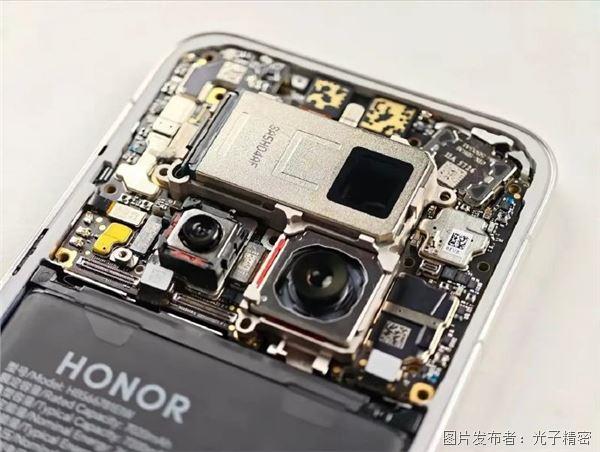

成品終檢——手機整機組裝完成后，揚聲器網罩、出聲孔等結構的高度與平整度同樣需要驗證。GL-8000系列支持2D/3D融合檢測，通過Phoskey Vision自研算法平臺可快速完成各類復雜的測量任務，自動計算多項參數，檢測報告生成效率提升80%。

產業意義：從“抽樣質檢”到“全流程數據化管控”

在3C產品微型化浪潮下，手機中框平面度公差需控制在0.001mm以內，半導體芯片焊點高度偏差要求不超過0.005mm。傳統檢測手段已陷入“精度不足、效率低下、材質適配差”的三重困境。光子精密GL-8000系列以“微米級精度+超高速掃描”的硬核性能，正在推動行業從“抽樣質檢”向“全流程數據化管控”轉型。

目前，GL-8000系列已在3C電子、半導體等多個行業得到廣泛應用。光子精密憑借全自主研發實力，實現了性能指標媲美國際水準的突破。從揚聲器的高度檢測到手機中框的平面度測量，從PIN針的共面度檢測到焊點的缺陷識別，3D線激光輪廓測量儀正在成為精密制造不可或缺的“質量之眼”。

微米之間，見真章。當手機揚聲器的每一次振動都承載著對極致音質的追求，GL-8000系列3D線激光輪廓測量儀正以精準的三維感知能力，為每一只揚聲器的高品質輸出筑牢第一道防線
