為什么高鹽廢水蒸發結晶罐的液位總是亂跳？差壓液位計容易堵，超聲波液位計容易受蒸汽影響，磁翻板液位計又容易被結晶卡住。對于化工廢水處理、MVR蒸發結晶、新材料生產等現場來說，液位測不準不僅影響生產效率，還可能帶來溢料、跑料、干燒和安全聯鎖失效等風險。

在江蘇某精細化工企業高鹽氯化鈉結晶蒸發罐項目中，現場需要對0-8m液位進行連續測量，并設置高限聯鎖保護。該工況介質為高濃度結晶漿料，具有高鹽、高粘度、易掛壁、易結晶、蒸汽大、泡沫多、腐蝕性強等特點，是典型的復雜液位測量場景。

高鹽結晶蒸發罐為什么難測？

首先，結晶漿料容易掛壁、結垢，接觸式儀表長期使用后容易出現探頭掛料、引壓管堵塞、浮子卡澀等問題。

其次，蒸發罐內存在高溫蒸汽、霧氣和泡沫，常規液位儀表容易出現信號衰減、跳變或誤報警。

第三，高鹽體系中的氯離子具有一定腐蝕性，普通金屬探頭長期使用存在腐蝕風險。

第四，罐內攪拌會造成液面波動，攪拌葉片、罐壁、進料口等結構也可能產生干擾信號。

因此，高鹽廢水蒸發結晶液位測量不能只看儀表價格，更要看方案是否真正適配工況。

高溫解決方案：連續測量+高限保護

針對該類工況，可采用80GHz雷達液位計+音叉液位開關的組合方案。

80GHz雷達液位計安裝在罐頂，輸出4-20mA信號接入DCS或PLC系統，用于日常液位連續測量、工藝控制和趨勢判斷。由于采用非接觸式測量，雷達液位計不直接接觸結晶漿料，可減少掛料、腐蝕和堵塞帶來的影響。

音叉液位開關安裝在高限報警位置，作為獨立保護點。當液位達到設定高度時，可輸出開關量信號，用于報警或聯鎖控制，降低溢料風險。雷達負責連續測量，音叉負責安全兜底，二者配合更適合安全要求較高的化工現場。

80GHz雷達液位計的優勢

80GHz高頻雷達液位計波束角小、能量更集中，更容易避開罐壁、攪拌葉片、進料口等干擾結構，有助于捕捉真實液面回波，提升測量穩定性。

同時，80GHz雷達液位計采用自研的回波學習處理算法，可對部分虛假回波進行識別和過濾，在蒸汽、泡沫、液面波動等復雜環境下，仍能保持較好的連續測量能力。針對含氯離子、高鹽、高堿性或腐蝕性介質，還可根據現場條件選擇防腐材質的天線、密封和過程連接材質，提高長期運行可靠性。同時配備手機藍牙連接模式，可通過專屬APP小程序遠程調試儀表配置參數，更適配現場工況，還能免去技術人員爬罐開罐的安全風險。

安裝調試很關鍵

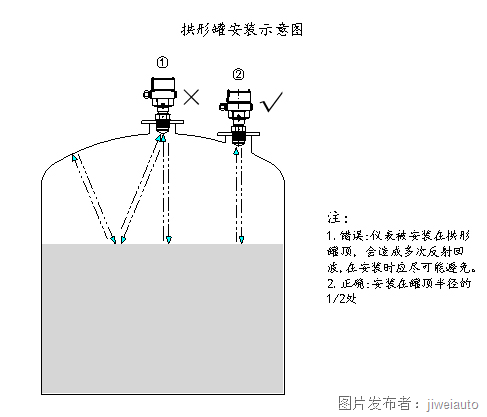

要讓高鹽結晶蒸發罐液位測量更穩定，安裝位置同樣重要。雷達液位計應避開進料口、攪拌中心和罐壁強反射區域，避免波束直接打到攪拌葉片或內部構件。投用前建議進行空罐回波掃描，并對固定干擾回波進行抑制設置。

音叉液位開關應避開進料沖刷方向，安裝高度需結合工藝最高液位、報警點和溢流口綜合確定，既要避免誤觸發，也要保證高位保護有效。

結語

高鹽廢水蒸發結晶罐液位測量難，關鍵在于工況復雜，普通儀表難以長期適配。面對高鹽、高溫、蒸汽、泡沫、掛壁、攪拌和腐蝕等問題，選擇合適的組合方案尤為重要。

80GHz雷達液位計+音叉液位開關，通過連續測量與高限保護相結合，為高鹽廢水處理、MVR蒸發結晶、化工廢水處理、新材料生產等場景提供更穩定、更安全、更可靠的液位測量方案。對于被液位亂跳、誤報警和維護成本困擾的現場來說，與其頻繁更換不適合的儀表，不如從工況出發，選擇真正適配高鹽結晶環境的測量方案。
