在金屬膜相關的生產制造、材料分析、性能核驗場景中，方阻與電阻率的檢測是把控產品一致性、完成工藝迭代驗證的核心環節之一。從消費電子領域各類精密元件表面的金屬鍍膜，到光電行業用于顯示面板的金屬導電膜層，再到新能源領域應用在集流體上的各類金屬薄膜，不同工藝環節帶來的膜厚差異、摻雜比例變化，都會直接影響金屬膜的導電性能表現。以往這類檢測工作中，不少操作人員會遇到測試結果受引線干擾大、人工換算參數耗時久、不同班次測試數據基準不統一等各類問題。金屬膜四探針方阻電阻率檢測儀BEST-300C依托成熟的四端測試架構搭建，適配金屬膜類材料的專項檢測需求，為相關場景提供穩定的電性能測試支撐，滿足多類場景下的金屬膜參數核驗需求。

一、設備核心應用場景說明

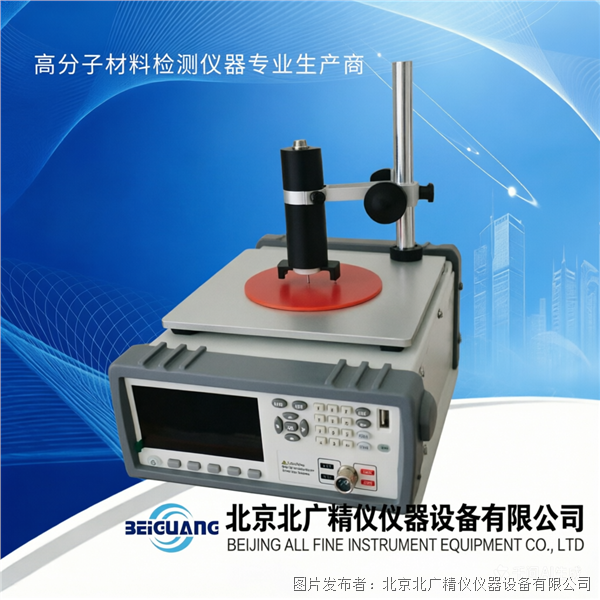

這款金屬膜四探針方阻電阻率檢測儀BEST-300C的適用覆蓋范圍，圍繞金屬膜類材料的檢測需求做了針對性適配，同時兼顧多類同屬性材料的測試工作。使用四探針治具，即可完成片狀或塊狀半導體材料、金屬涂層以及導電薄膜等材料的電阻和電阻率測試工作，也能覆蓋各類厚度規格不一的金屬膜樣品，不管是微米級厚度的厚金屬膜，還是納米級厚度的超薄金屬鍍層，都可以通過配套治具完成接觸式測試。搭配開爾文測試夾，還可以直接測試電阻器的直流電阻參數，拓展設備的使用邊界，適配更多非膜類低阻樣品的檢測需求。

這類檢測儀的使用分布在多個不同的行業場景當中，包含各類相關材料的生產企業、高等院校的材料相關院系、從事材料研究的各類科研部門。在金屬膜的量產環節，設備可以安置在產線質檢工位，對下線的金屬膜卷材完成抽樣檢測，核驗整卷材料不同位置的方阻參數，保障同一批次產出的膜層性能波動處于可控區間，避免不合格的膜層產品流入下游客戶的生產環節引發連鎖工藝問題。在高校的材料相關實驗中，設備可以作為教學實驗的常規儀器，輔助學生掌握四端測試的基礎原理，學習金屬膜電性能參數的標定方法。在科研部門的新材料開發環節，設備可以用于測試不同鍍膜工藝下金屬膜的性能差異，為工藝參數的調整提供可追溯的實測數據支撐。

設備還可以通過配置不同的測量裝置，完成不同材料的電導率測試工作，不需要單獨采購其他專項電導率測試設備，減少檢測端的儀器采購?fù)度耄嵘龁闻_設備的場景復用率。對于不少中小規模的金屬膜生產企業而言，一臺適配多種測試需求的檢測儀，就能覆蓋日常生產中的多數質檢項目，不需要投入過多資金采購多臺不同功能的測試設備，大幅降低檢測環節的綜合成本。

二、設備核心技術實現邏輯

這款金屬膜四探針方阻電阻率檢測儀BEST-300C采用四端測試法作為基礎架構，這一測試方法是行業內經過大量實際場景驗證的測試方案，面向高精度要求的產品測試場景做針對性設計。傳統的二端測試方式下，測試回路的引線自身電阻、探針與樣品接觸位置的接觸電阻會全部疊加到最終的測試結果中，當被測樣品的膜層電阻本身數值較低時，額外疊加的引線電阻占比會變得很高，最終得到的測試數據無法反映金屬膜本身的真實導電屬性。

四端測試的架構將測試回路拆分為獨立的電流回路和電壓回路，其中兩個端子負責向被測的金屬膜樣品輸入穩定的恒流電流，另外兩個端子負責采集金屬膜特定區域的電壓信號。電壓采集回路的輸入阻抗設置在較高水平，回路中幾乎沒有電流流過，因此引線和接觸位置產生的電阻不會對電壓采集的結果帶來明顯的干擾，最終通過基礎電學運算得到的電阻數值，完全對應被測金屬膜區域的真實電阻值，從測試原理層面規避額外寄生電阻帶來的結果偏差。

在四端測試的基礎上，設備采用雙電測測試模式搭建核心運算邏輯，這套模式的運行過程中會完成多組獨立的參數采集，通過內置的邏輯完成多組數據的交叉核驗，進一步減少外界隨機干擾因素對最終測試結果的影響，讓設備在長時間連續運行的測試場景中，也能保持穩定的運行狀態，不會出現數據跳變、數值隨機漂移的情況。雙電測的模式不需要依賴過多的外部校準輔助，依靠設備自身的運算邏輯就能實現測試結果的穩定輸出，降低設備的日常維護頻次，減少長期使用過程中的校準成本。

三、設備顯示與操作體驗設計

這款金屬膜四探針方阻電阻率檢測儀BEST-300C采用4.3寸高亮度、超清晰彩色LCD屏幕作為顯示載體，屏幕的亮度參數適配不同光照環境下的使用需求，不管是光線充足的開放式生產車間，還是光線相對柔和的實驗室內部，操作人員都可以清晰看清屏幕上展示的所有內容，不會出現屏幕反光導致數字看不清、參數辨識困難的問題。

屏幕同一頁面可以同時展示多類核心測試參數，包含方阻、電阻、電阻率、電導率和分選結果等各類信息，操作人員不需要反復切換不同的顯示頁面就能獲取全部想要的測試數據，減少操作過程中點擊頁面的步驟，提升批量測試場景下的操作效率。設備的操作邏輯做了簡化優化，新的操作人員經過短時間的熟悉就能掌握設備的基礎設置方法，完成日常測試過程中的各類參數調整，學習使用的門檻不高，不需要操作人員具備過于深厚的電學專業知識，就能完成常規的檢測工作。

設備運行過程中會自動根據當前測試結果的量級完成單位自動換算，不需要操作人員手動調整測試單位，避免人為切換單位過程中出現的選擇錯誤，也減少測試數據后續處理過程中的單位換算步驟。設備提供中文或英文兩種語言操作界面供用戶自由選擇，既可以滿足國內用戶的中文操作使用需求，也能適配海外客戶的英文使用習慣，語言切換操作步驟簡單，在設備的設置選項中就能快速完成不同語言模式的切換，不需要安裝額外的語言包或者外接其他輔助設備。

四、探頭與拓展適配能力說明

這款金屬膜四探針方阻電阻率檢測儀BEST-300C的測試探頭支持兩種不同結構供用戶選擇，分別為直排結構和矩形結構。直排結構的探頭適配大面積金屬膜、晶圓基底金屬鍍層這類大尺寸連續樣品的測試場景，多個探針沿直線等距排布，測試點位均勻覆蓋樣品表面，可以快速采集大尺寸樣品不同位置的多組數據，驗證整面膜層的性能均勻性。矩形結構的探頭適配小尺寸金屬膜元器件、局部區域金屬涂層這類場景，探針的排布形態適配小尺寸樣品的邊界范圍，不會出現探針超出被測樣品區域的情況，保證測試過程中所有探針都和被測金屬膜表面穩定接觸。

除了標配的兩類可選探頭之外，設備還可以配合多種不同規格的專用探頭完成測試工作，滿足部分特殊形態金屬膜的定制化測試需求。同時設備也可以配合市面主流的各類測試臺一起使用，不管是手動操作的常規測試臺，還是搭載自動位移機構的全自動測試臺，都可以完成對接適配。用戶不需要替換現有的測試臺硬件，直接將這款檢測儀接入原有測試鏈路中，就能完成設備的升級使用，避免原有配套設備的閑置浪費。

設備標配RS232、LAN、IO三類通訊接口，不需要額外加裝拓展轉接板就能直接完成和外部設備的數據交互。RS232接口作為工業領域應用廣泛的通用串行接口，可以直接對接各類老式工業控制設備、本地?cái)?shù)據記錄儀，實現測試數據的本地有線傳輸，適配傳統工廠里沒有部署局域網的老舊產線使用場景。LAN接口也就是以太網接口，支持直接接入企業內部的局域網，用戶可以在遠程的辦公電腦上直接訪問設備的測試數據，不需要把辦公電腦直接擺放在測試工位旁邊，方便生產管理人員在后臺統一調取所有檢測工位的歷史測試數據，完成集中化的數據匯總管理。IO接口可以直接對接外部的自動化分揀機構、流水線傳感器，設備輸出的分選信號可以直接觸發外部機構的動作，將不同參數區間的產品自動分流歸類，適配全自動無人化測試流水線的集成需求。

五、設備核心運行功能介紹

這款金屬膜四探針方阻電阻率檢測儀BEST-300C搭載自動測試相關功能，可以實現HIGH/IN/LOW的三檔分選邏輯，對應超上限、合格、超下限三類測試結果。設備配置了獨立的比較器判斷燈直接展示測試結果，操作人員不需要時刻盯著屏幕查看具體的測試數字，只需要觀察不同指示燈的亮滅狀態，就能快速完成被測樣品的歸類判斷，長時間開展批量測試作業時，不會因?yàn)殚L時間盯著屏幕出現視覺疲勞，有效提升作業效率。分選的結果除了通過指示燈展示之外，也可以直接在LCD屏幕上使用專屬標志做對應顯示，同時還可以通過USB接口、RS232接口向外輸出更為詳細的分選結果數據，對接后續的統計系統完成數據的自動歸檔。

設備的量程切換邏輯支持手動或自動兩種模式，用戶可以根據當前測試樣品的預估參數范圍，手動選擇對應的測試量程，也可以開啟全自動量程選擇模式，設備會在測試過程中根據實測得到的電阻量級，自動匹配最合適的測試量程，不需要操作人員提前預估樣品參數完成手動設置。同時設備支持全量程自動清零功能，在每次正式開始測試之前，設備會自動完成測試回路的零點校準工作，消除測試回路內部的固有偏移誤差，保證不同時間段測試得到的數據基準保持一致，不會出現剛開機測試和運行數小時之后測試的基準偏移過大的問題。

設備搭載自動電流換向功能，運行過程中會自動進行正反向電流下的電阻率(或方塊電阻)測量，得到兩組不同電流方向下的實測數據之后，通過內置邏輯計算顯示最終的平均值。這套邏輯運行的過程中，可以抵消測試回路內部存在的各類寄生熱電勢帶來的測試誤差，進一步降低隨機干擾因素對最終結果的影響，提升測試數據的穩定性。針對各類薄片類金屬膜樣品的測試需求，設備支持厚度預設功能，操作人員只需要提前輸入被測薄片金屬膜的實際厚度數值，設備就能自動完成樣品電阻率的修正計算，不需要操作人員手動查閱修正表格，也不需要后續手動代入?yún)?shù)完成復雜的運算，儀器可以直接輸出經過厚度修正的電阻率結果，減少后續人工處理數據的工作量，也避免人工計算過程中出現的數值錯誤。

設備搭載的恒流源的電流量程覆蓋DC100mA-1A區間，覆蓋從低電流測試到高電流測試的各類需求。儀器配有獨立的恒流源開關，使用過程中操作人員可以先讓探針頭穩定壓觸在被測金屬膜材料表面，確認所有探針都和膜層實現平穩接觸之后，再打開恒流源開關輸出測試電流，完全避免探針接觸樣品瞬間的電流尖峰打火問題。對于部分精密金屬膜樣品而言，接觸瞬間的尖峰打火很容易灼傷膜層表面，導致膜層出現局部損傷影響樣品后續使用，這個恒流源保護設計可以有效避免這類樣品損壞的問題，減少貴重樣品的不必要報廢。如果測試的金屬膜材料耐受能力較強，探針帶電壓接觸樣品不會對材料和測量結果造成影響，操作人員也可以將恒流源開關一直處于開啟狀態，不需要每次放置樣品之后都手動開啟一次恒流源，進一步提升連續批量測試場景下的工作效率。

設備搭載溫度補償功能，可以實時采集測試環境的溫度數據，修正被測金屬膜材料因?yàn)闇囟绕茙淼臏y試結果偏差。金屬類材料的電阻參數會隨著環境溫度的變化出現對應的數值波動，在非恒溫的生產車間里，早晚的環境溫度差很容易達到十幾攝氏度，如果沒有溫度補償功能，不同時間段測試同一樣品得到的方阻結果會出現明顯的偏差，不同班次的質檢標準很難統一。溫度補償功能運行過程中，不需要操作人員手動記錄環境溫度，后續再手動修正測試數據，儀器會自動完成參數的同步修正，輸出統一基準下的電性能結果，保障不同溫度環境下測試得到的所有數據都具備可比性。

設備支持兩種測試運行模式，操作人員可以根據自己的實際使用場景自由選擇。如果需要和外部系統完成數據聯動，同步采集所有測試樣品的全量數據，就可以選擇連接電腦的測試模式，所有測試過程中的原始數據都會實時同步到電腦端，方便后續的全流程追溯。如果測試工位沒有配備外接電腦，操作人員也可以選擇不連接電腦的單機測試模式，直接在儀器本體上完成所有操作，直接從儀器屏幕上讀取所有需要的測試參數，適應沒有外接電腦的簡單測試場景。

六、選配軟件相關功能說明

這款金屬膜四探針方阻電阻率檢測儀BEST-300C支持選配對應的配套軟件，用戶可以根據自己的實際使用需求選擇是否采購安裝。安裝選配軟件之后，操作人員可以直接由電腦端操控儀器完成測試工作，不需要在儀器本體上反復點擊設置參數，方便將儀器安置在隔離的無塵車間、恒溫實驗室等特殊場景中，操作人員可以在外部的控制室內完成全部測試操作，不需要頻繁進出特殊環境，減少對特殊環境狀態的干擾。

選配軟件可以自動記錄、保存每一個測試點位的原始測試數據，所有歷史數據都會存儲在軟件指定的本地存儲空間中，不會因?yàn)閮x器斷電就出現數據丟失的問題，方便后續管理人員隨時調取過往的測試記錄，完成產品質量的全流程追溯。存儲在軟件中的歷史數據，可供用戶對數據進行各類維度的數據分析，既可以按照時間維度篩選特定時間段的所有測試數據，也可以按照樣品編號篩選單個樣品的全量測試點位數據，生成對應的數據統計曲線，直觀展示樣品性能的波動趨勢。軟件還支持將分析完成的數據自動生成圖表和標準化報表，用戶不需要在其他辦公軟件中手動整理排版測試數據，直接導出軟件生成的報表就能用于質檢報告出具、工藝分析文檔編寫、實驗數據歸檔等各類場景，降低后續數據處理的工作量，釋放操作人員的精力投入到核心的產品分析工作中。

設備配套的測試治具可以根據用戶對應的產品及測試項目要求選購，針對不同形態、不同厚度的金屬膜樣品，都可以找到適配的專用測試治具，滿足各類特殊測試項目的定制化需求。

七、與BEST-300型號的參數差異說明

這款金屬膜四探針方阻電阻率檢測儀BEST-300C，對比同系列的BEST-300型號，在多個維度的性能上存在差異，可以適配更高要求的測試場景。在整機測量最大相對誤差維度，BEST-300C的參數為≤±1%，BEST-300的參數為≤±3%，BEST-300C的測試結果相對誤差范圍更小，更適合對數據準確度要求較高的金屬膜檢測場景。在整機不確定度維度，BEST-300C的參數為≤±1%，BEST-300的參數為≤±3%，BEST-300C的整體測試數據波動區間更窄，多次測試同一樣品得到的數據離散程度更低。

在手動測試的量程覆蓋維度，BEST-300C的手動測試量程覆蓋20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/20kΩ/200kΩ/2000ΚΩ/10ΜΩ，一共有十檔不同的量程檔位，而BEST-300的手動測試量程僅覆蓋2000mΩ/20Ω/200Ω/2000Ω/20kΩ/200kΩ，僅包含六檔量程檔位，BEST-300C的量程覆蓋更細密，針對不同量級的金屬膜樣品，都能匹配到更適配的測試量程，獲得更細膩的測試結果。

在自動測試功能維度，BEST-300C支持實現HIGH/IN/LOW三檔分選功能，BEST-300沒有對應的自動分選功能，不支持自動完成三檔判定和指示燈輸出，需要操作人員手動對比閾值完成結果歸類，批量測試的效率相對更低。在測量范圍維度，BEST-300C的電阻測試范圍為10-7Ω～10+8Ω，方阻測試范圍為10-7Ω/□～10+8Ω/□，而BEST-300的電阻測試范圍僅為10-5Ω～10+5Ω，方阻測試范圍僅為10-4Ω/□～10+5Ω，BEST-300C的測試范圍覆蓋更寬，可以適配更低阻和更高阻的金屬膜樣品測試，適用的材料種類更多。

在顯示語言維度，BEST-300C支持中/英文切換，BEST-300僅支持英文顯示，BEST-300C的語言適配場景更廣，既可以適配使用中文的操作人員，也可以適配英文環境下的使用需求。在校準功能維度，BEST-300C支持可手動或自動選擇測試量程、全量程自動清零，BEST-300沒有對應的校準功能，需要操作人員額外完成手動校準操作，步驟相對繁瑣。在其他附加功能維度，BEST-300C支持自動進行電流換向，同時進行正反向電流下的電阻率(或方塊電阻)測量，顯示平均值，測試薄片時可自動進行厚度修正，BEST-300沒有對應的相關功能，所有電流換向、正反向測量、厚度修正的工作都需要操作人員手動完成，整體的測試流程耗時更長。

八、金屬膜測試的日常使用注意事項

在使用金屬膜四探針方阻電阻率檢測儀BEST-300C開展日常測試工作的過程中，做好基礎的日常維護，可以延長設備的使用壽命，長期保持設備的運行狀態。放置設備的工作臺需要保持平穩，避免設備長期處于劇烈震動的環境中，震動可能會導致設備內部的測試電路出現接觸松動，影響測試數據的穩定性。日常不用的時候，需要給設備做好防塵遮擋，避免灰塵進入設備的散熱孔內部，積累的灰塵長期堆積可能會影響設備的散熱效果，導致設備運行過程中內部溫度過高，影響電路元件的運行狀態。

測試探頭的探針屬于易損耗部件，日常使用過程中要注意避免探針直接撞擊堅硬的物體，防止探針尖端出現彎折、變形的情況。探針表面如果積累了較多的金屬殘留、氧化層，可能會導致探針和金屬膜的接觸電阻變大，影響測試結果的準確性，操作人員可以使用專用的細砂紙，定期輕輕打磨探針尖端，清理表面的污染物，保證探針表面的潔凈度。如果探針磨損嚴重，長度不足，要及時更換同規格的新探針，避免探針接觸不到被測樣品表面，出現測試數據異常的問題。

測試環境的濕度要控制在適宜的區間，避免環境濕度過高，導致設備內部的電路出現結露短路的情況，同時也要避免環境過于干燥，產生大量靜電，靜電放電可能會損傷設備內部的精密電子元件，導致設備出現不可逆轉的硬件損壞。如果長期不使用設備，要定期給設備通電運行數小時，避免設備內部的電子元件長期不通電出現受潮損壞的問題，保證設備的硬件狀態長期處于可用狀態。

每次正式開始批量測試之前，操作人員可以使用已知參數的標準樣片完成一次簡單的核驗，確認設備當前的運行狀態正常之后，再開始正式的樣品測試工作，避免設備出現參數偏移之后，批量產出錯誤的測試數據，浪費大量的人力物力。如果測試過程中發現數據出現持續的異常，不要隨意拆解設備的內部結構，應該聯系對應的技術支持人員完成設備的故障排查，避免非專業人員拆機導致設備的硬件損壞，增加后續的維修成本。

九、不同行業場景下的使用細節適配

在消費電子金屬膜元器件的檢測場景中，很多小型金屬膜元件的尺寸很小，測試點位十分精細，操作人員可以選擇矩形結構的探頭，精準對準元件上的金屬膜測試區域，不需要額外調整位置就能完成快速測試，搭配設備的三檔分選指示燈，操作人員可以流水線快速完成批量元件的合格性判定，完全可以匹配每小時上千件的檢測節拍，不會因?yàn)闄z測環節拖慢整條生產線的流轉速度。同時設備自帶的多類通訊接口，可以直接對接產線的MES系統，每一個被測元件的測試數據都會實時同步上傳到系統中，實現單款產品的全生命周期質量追溯，一旦后續下游客戶端出現問題，可以快速從系統中調取對應產品的原始測試數據，完成問題的定位排查。

在光電顯示行業的金屬導電膜檢測場景中，這類金屬膜的厚度極薄，對探針的接觸壓力十分敏感，接觸壓力過大很容易在膜層表面留下劃痕，影響產品的透光和導電性能。操作人員可以調整測試探針的下壓行程，控制探針的接觸壓力在合適的區間，保證探針和膜層穩定接觸的同時，不會劃傷膜層表面，得到準確測試數據的同時，也不會損傷被測的顯示面板產品。設備的自動厚度修正功能，提前輸入對應金屬膜的厚度數值，就可以直接輸出準確的電阻率結果，不需要操作人員手動完成復雜計算，大幅提升面板產線檢測工位的運行效率。

在高校相關材料實驗的場景中，很多實驗需要長時間連續監測金屬膜樣品在不同環境條件下的參數變化，將設備接入高低溫實驗箱的配套接口，再搭配選配的配套軟件，設備就可以自動按照預設的時間間隔采集測試數據，完整記錄整個溫度變化過程中金屬膜的方阻變化趨勢，不需要實驗人員長時間守在儀器旁邊手動記錄數據，大幅降低實驗過程中的人力投入，同時自動記錄的數據也不會出現人工記錄過程中容易出現的錯記、漏記問題，得到的實驗數據更完整準確，方便后續師生完成實驗結果的分析，輸出可靠的實驗結論。

在新能源行業的金屬集流體涂層檢測場景中，這類金屬膜的幅面普遍很大，整卷膜層的長度可以達到數百米，操作人員可以搭配自動位移測試臺，設置好多組不同的測試點位坐標，設備就可以自動完成整卷膜層的多點位遍歷測試，逐點記錄不同位置的方阻參數，自動生成膜層性能的分布熱力圖，直觀展示整卷膜不同區域的性能差異，幫助生產人員快速調整鍍膜的工藝參數，縮小整卷膜的性能波動范圍，提升最終成品的整體品質。

十、設備長期使用的運維參考建議

為了讓金屬膜四探針方阻電阻率檢測儀BEST-300C長期保持穩定的運行狀態，建立定期的運維巡檢機制很有必要。可以制定對應的月度巡檢計劃，每個月對設備的探頭、接口、屏幕、按鍵等外部部件做一次全面檢查，確認探針沒有出現嚴重磨損、通訊接口沒有出現引腳氧化、屏幕顯示沒有出現缺色暗斑的情況，及時發現潛在的小問題，在問題擴大之前完成處理，避免小問題引發后續的大故障。

每間隔6到12個月，可以使用經過計量校準的標準低阻樣片，對設備的整體測試精度完成一次核驗校準，確認設備的測試誤差依然處于標稱的參數區間內。如果測試發現設備的參數出現小幅偏移，可以按照說明書中的校準步驟完成零點和量程的重新校準，讓設備的測試基準重新回歸到標準范圍內，保證后續所有測試數據的準確性，不會因?yàn)殚L期運行出現參數漂移導致測試結果失準。

日常放置設備的周邊區域，不要堆放帶有強磁場的設備，比如大型電機、強磁發生裝置等，強磁場可能會對設備內部的恒流源模塊和信號采集模塊帶來干擾，導致測試數據出現隨機波動，影響測試結果的穩定性。如果測試環境中存在不可避免的電磁干擾，可以給設備配置對應的屏蔽外殼，減少外界電磁信號對設備內部電路的影響，保障設備的正常運行。

操作人員日常使用設備之前，建議完成基礎的操作培訓，熟悉設備的各類功能對應的使用場景，清楚不同接口的對接注意事項，避免誤操作導致設備出現硬件損壞。插拔各類通訊接口的時候，不要用蠻力拉扯接口線束，避免接口的引腳出現彎折斷裂的情況，影響后續設備和外部設備的正常數據傳輸。

長期運行過程中，定期清理設備內部的散熱通道積累的灰塵，可以使用軟毛刷配合吸塵器，在斷開設備電源的前提下，清理散熱風扇表面和散熱孔內部積累的灰塵，保證設備的散熱通道保持通暢，設備運行過程中產生的熱量可以及時散發出去，避免內部溫度過高導致電子元件的壽命縮短，延長設備的整體使用周期。

核心性能參數

1. 電阻最高精度：0.01%

2. 電阻最小分辨率：0.1uΩ

3. 方電阻精度：1%

4. 方電阻最小分辨率：0.1uΩ

5. 電阻基本準確度：0.01％

6. 方阻基本準確度：1%

7. 電阻率基本準確度：1%

8. 整機測量最大相對誤差：≤±1%

9. 整機測量標準不確定度：≤±1%

10. 手動測試量程：20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/20kΩ/200kΩ/2000KΩ/10MΩ

11. 電阻測量范圍：10-7Ω～10+8Ω

12. 方阻測量范圍：10-7Ω/□～10+8Ω/□

13. 自動測試功能：實現HIGH/IN/LOW分選

14. 顯示語言：中/英文切換

15. 校準功能：可手動或自動選擇測試量程，全量程自動清零

16. 特色功能：自動進行電流換向，并進行正反向電流下的電阻率(或方塊電阻)測量，顯示平均值，測薄片時，可自動進行厚度修正

17. 恒流源電流量程：DC100mA-1A

18. 配套功能：厚度可預設，自動修正樣品的電阻率，無需查表即可計算出電阻率；具備溫度補償功能，修正被測材料溫漂帶來的測試結果偏差；測試模式支持連接電腦測試，也支持不連接電腦單機測試
