一、產品概述

在電子電氣、復合材料、絕緣材料等領域的研發與生產環節，樹脂類材料的介電性能是衡量其適用性的核心指標之一。介質損耗因數（tgδ）與相對介電常數（ε）作為表征材料在電場作用下能量損耗與極化特性的關鍵參數，其測試精度直接影響材料選型、工藝優化及產品質量控制的有效性。傳統介損測試設備多采用手動調節電橋平衡的方式，存在測試效率低、抗干擾能力弱、操作復雜度高等局限，難以滿足現代實驗室對批量樣品檢測及高精度數據采集的需求。

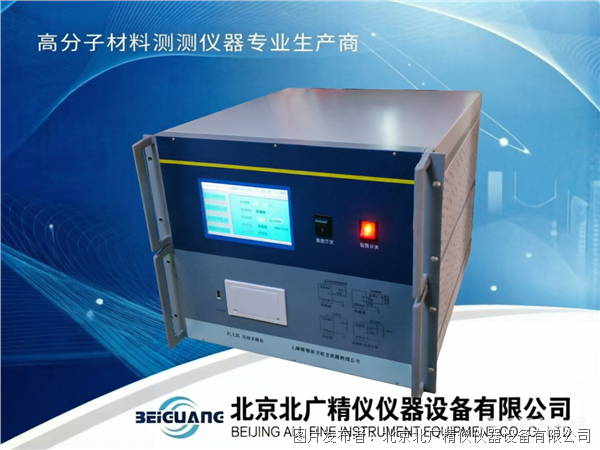

樹脂自動介電常數介質損耗測試儀BQS-13針對樹脂材料的測試特性設計，突破傳統電橋測量原理，融合變頻電源技術與數字化信號處理技術，實現了從頻率調節、電壓輸出到數據采集的全流程自動化。設備內置高精度標準電容與可調高壓電源，支持正接法測試模式，可直接測量樹脂試樣在工頻及變頻環境下的電容值（Cx）、介質損耗因數（tgδ）及相對介電常數（ε），并通過數字濾波算法有效抑制外界電磁干擾，為實驗室提供穩定可靠的測試數據。無論是液態樹脂的固化過程監測，還是固態樹脂板材的成品檢測，該設備均能適配不同形態樣品的測試需求，尤其適用于環氧樹脂、酚醛樹脂、聚酰亞胺樹脂等常用絕緣材料的介電性能評估。

從技術架構來看，設備以單片機為核心控制單元，集成頻率變換模塊、模數轉換模塊及數據處理模塊，通過全觸摸屏人機交互界面簡化操作流程。測試過程中，系統自動完成升壓、采樣、計算及結果顯示，無需人工干預電橋平衡調節，大幅降低了對操作人員專業技能的要求。同時，設備支持?jǐn)?shù)據存儲、U盤導出及微型打印功能，便于測試結果的追溯與管理，滿足實驗室規范化管理的需求。

二、核心工作原理

樹脂自動介電常數介質損耗測試儀BQS-13基于正接法測量原理，結合變頻抗干擾技術與數字濾波算法，實現對樹脂材料介電性能的精確測量。其核心工作流程可分為高壓激勵、信號采樣、數據處理三個階段。

在高壓激勵階段，設備內置的大功率開關電源輸出45Hz和55Hz純正弦波高壓信號，經屏蔽高壓電纜施加于被測樹脂試樣與機內標準電容組成的串聯回路。標準電容選用低損耗、高穩定性的特種電容，其介質損耗因數可視為零，作為相位參考基準。當高壓施加于試樣時，試樣兩端產生極化現象，形成包含有功分量和無功分量的總電流，該電流通過采樣電阻轉換為電壓信號后被采集至設備內部。

信號采樣階段采用同步采樣技術，分別對標準電容支路和試樣支路的電流信號進行高速模數轉換。由于樹脂材料的介質損耗會導致試樣電流與電壓之間的相位差偏離90°，通過測量該相位差的正切值即可得到介質損耗因數tgδ。同時，試樣電容值Cx可通過比較試樣電流與標準電容電流的大小及相位關系計算得出。為消除外界工頻干擾，設備采用傅立葉變換數字濾波技術，對采樣信號進行頻譜分析，提取目標頻率下的有效信號成分，抑制50Hz工頻及其諧波干擾，確保在強電磁環境下仍能獲得準確的測試數據。

數據處理階段由單片機完成，系統根據預設的試樣幾何參數（如厚度、面積），結合測得的電容值自動計算相對介電常數ε。對于不同形態的樹脂樣品，用戶可通過觸摸屏輸入對應的尺寸參數，設備內置的計算公式會自動匹配電極結構參數，無需人工換算。整個計算過程遵循GB/T 1409、GB/T 1693等材料介電性能測試標準，確保數據計算的規范性。測試完成后，結果實時顯示在觸摸屏上，并可選擇存儲、打印或通過U盤導出，方便后續數據分析。

三、性能參數

準確度：

Cx：±（讀數×0.5%+0.5pF）

配合三電極測試系統 Cx：±（讀數×0.2%+0.5pF）

tgδ：±（讀數×0.5%+0.00005）

配合三電極測試系統 tgδ：±（讀數×0.2%+0.00005）

測試絕緣材料時直接顯示相對介電常數ε，配合三電極系統測試時ε：（讀數0.5%）

分辨率：

電容最高0.001pF，4位有效數字

tgδ分辨率0.00001

電容量范圍：

內施高壓：3pF~60000pF/10kV；60pF~1μF/0.5kV

外施高壓：3pF~1.5μF/10kV；60pF~30μF/0.5kV

試驗電流范圍：5μA~5A

內施高壓參數：

設定電壓范圍：0.5~10kV

最大輸出電流：200mA

升降壓方式：電壓可隨意設置，例如5123V

試驗頻率：40-70Hz單頻隨意設置，例如48.7Hz；50±0.1Hz到50±10Hz自動雙變頻隨意設置；60±0.1Hz到60±10Hz自動雙變頻隨意設置

頻率精度：±0.01Hz

外施高壓參數：

接線時最大試驗電流5A，試驗電壓最高可達500KV（按外接標準電容器最高電壓），支持工頻或變頻40-70Hz

外接擴展能力：

外接線路時可連接量程擴展器，電流可達幾千安培；外接電流互感器（量程擴展器）1000/1=1000倍情況下，可測試大電流高壓電器的介損值，測試完畢后介損值直讀，電容量為讀數乘以外接互感器的變比值（固定線圈1000匝，穿芯10匝時為1000/10=100倍電容讀數值）

測量時間：約40s，與測量方式有關

輸入電源：180V~270VAC，50Hz±1%，支持市電或發電機供電

計算機接口：標準RS232接口，U盤插口（自動U盤存儲數據）

打印機：微型熱敏打印機，帶日歷時鐘功能

環境適應性：

環境溫度：-10℃~50℃

相對濕度：<90%

物理規格：

外形尺寸：430 * 330 * 350mm

儀器重量：28kg

抗干擾指標：

變頻抗干擾（40-70Hz），最大輸入電流5A

接地保護功能：儀器不接地線或接地不良時，不進入正常程序，不輸出高壓

過流保護功能：試品短路或擊穿時儀器不受損壞

顯示與操作：

全觸摸超大液晶顯示屏，640 * 480分辨率，全圖形操作界面

內置日歷芯片和大容量存儲器，支持歷史記錄存儲、查看及打印

數據可通過U盤導出，在PC機上通過專用軟件查看和管理

四、樹脂材料測試適配性分析

樹脂材料的介電性能受分子結構、固化程度、填料種類及環境因素等多重影響，其測試過程對設備的穩定性與精度提出了特殊要求。BQS-13型測試儀通過多項針對性設計，實現了對不同類型樹脂材料的適配。

針對液態樹脂的測試，設備支持搭配專用液體測試電極（如標準油杯）。液態樹脂在固化過程中，其介電常數與介質損耗會隨交聯反應發生動態變化，設備的高分辨率采樣能力可捕捉到微小的參數波動，為研究固化動力學提供數據支撐。例如，在環氧樹脂固化實驗中，通過連續監測tgδ值的變化，可確定凝膠點、固化速率等關鍵工藝參數。設備的內置高壓電源支持0.5~10kV寬范圍調壓，可根據液態樹脂的體積電阻率調整測試電壓，避免因電場強度過高導致試樣擊穿或因電壓不足導致信噪比過低。

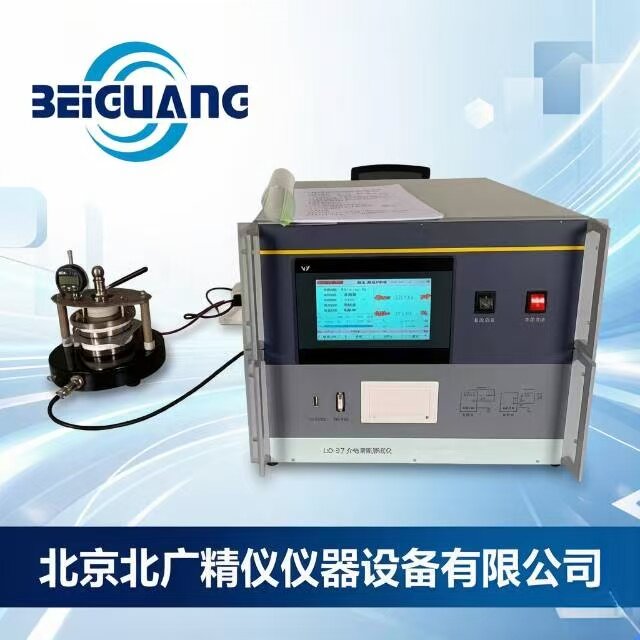

對于固態樹脂板材、薄膜等樣品，設備可配合三電極測試系統使用。三電極結構能有效消除表面泄漏電流對測試結果的影響，提升測量精度。在測試聚酰亞胺薄膜等薄型材料時，設備0.001pF的電容分辨率可準確測量微小電容值，結合輸入的試樣厚度與電極面積，自動計算出相對介電常數。值得注意的是，固態樹脂試樣表面的平整度會影響電極與試樣的接觸狀態，建議測試前對試樣進行打磨處理，并確保電極壓力均勻，以減少接觸電阻帶來的測量誤差。

在填充型樹脂復合材料測試中，如玻璃纖維增強環氧樹脂、碳酸鈣填充聚丙烯等，材料的各向異性可能導致不同測試方向的介電性能存在差異。設備支持多角度試樣安裝，配合旋轉樣品臺可實現同一樣品不同取向的參數測量。此外，復合材料中填料的分布均勻性也會影響測試結果，建議對同一批次樣品進行多點測試取平均值，設備的大容量存儲功能可記錄多組測試數據，便于后續統計分析。

溫度與濕度是影響樹脂介電性能的重要環境因素。雖然設備本身未集成溫控模塊，但其-10℃~50℃的工作溫度范圍可適配多數常溫測試場景。對于需要控溫的測試需求，可將設備與外接恒溫槽配合使用，通過延長高壓測試線纜連接置于恒溫環境中的試樣電極。需要注意的是，測試線纜的長度增加會引入分布電容，建議在正式測試前進行空白校準，扣除線纜電容的影響。

五、操作規范與流程詳解

為確保測試結果的準確性與操作人員的安全，BQS-13型測試儀的操作需嚴格遵循規范流程，以下針對樹脂材料測試的完整操作步驟進行詳細說明。

（一）測試前準備

1. 環境檢查：確認實驗室環境符合設備工作要求，無雨淋、腐蝕氣體、過量塵埃，環境溫度在-10℃~50℃之間，相對濕度低于90%。清理測試區域內的無關金屬物品，避免形成干擾電場。

2. 接地連接：使用隨機附帶的接地電纜，將儀器接地端子與大地可靠連接。接地不良是導致測試數據波動的主要原因之一，需刮凈接地點上的油漆和銹蝕，確保接地電阻接近零。

3. 電源連接：將設備電源插頭插入180V~270VAC的交流電源插座，確認插座帶5A保險管，且接地良好。若使用發電機供電，需確保輸出電壓穩定，頻率偏差不超過±1%。

4. 電極準備：根據樹脂試樣類型選擇合適的測試電極。液態樹脂選用標準油杯，固態試樣選用三電極系統。清潔電極表面，去除油污與氧化層，檢查電極絕緣部分的完整性。

5. 試樣制備：液態樹脂試樣需充分?jǐn)嚢枧懦龤馀荩⑷胗捅烈?guī)定刻度；固態試樣需加工成與電極匹配的圓形或方形，厚度均勻，表面平整，尺寸偏差控制在±0.02mm以內。記錄試樣厚度（精確到0.01mm）與電極有效面積。

（二）參數設置

接通設備電源，打開電源開關，儀器進行自檢，約5秒后進入開機界面。通過觸摸屏進行以下參數設置：

1. 測試頻率：樹脂材料測試通常選用50Hz工頻或45/55Hz雙變頻模式。若環境電磁干擾較小，可選擇50.0±0.0Hz單頻；若存在強工頻干擾，建議選擇45/55Hz雙變頻，利用變頻技術抑制干擾。點擊頻率數值區域，通過彈出鍵盤輸入目標頻率，按OK確認。

2. 測試模式：默認選擇“正接線”，該模式適用于絕大多數樹脂材料的實驗室測試。

3. 測試電壓：根據試樣特性設置電壓值，一般固態樹脂可選500V~2000V，液態樹脂可選1000V~3000V，避免電壓過高導致試樣擊穿。點擊電壓數值區域，輸入目標電壓后按OK。

4. 高壓選擇：常規測試選擇“內高壓”，使用設備內置高壓電源；僅在進行超高電壓（>10kV）測試時選擇“外高壓”，并連接外接高壓源。

5. 標準選擇：常規測試選擇“內標準”，使用機內標準電容；外接標準電容時選擇“外標準”，并將標準電容接入CN插座。

6. 試樣參數輸入：點擊“試樣設置”區域，輸入樹脂試樣厚度（單位mm，小數點后兩位），設備將自動記憶該參數，下次測試相同厚度試樣時無需重復輸入。

（三）接線操作

1. 正接線（內高壓、內標準）：

   • 將高壓電纜插頭插入儀器HV插座，另一端連接至測試電極的高壓端。

   • 將Cx低壓電纜插入儀器Cx插座，另一端連接至測試電極的低壓信號端。

   • 確保電極與試樣接觸良好，液態樹脂測試時需蓋好油杯蓋子，防止揮發或污染。

2. 檢查接線：確認所有連接牢固，無松動或短路現象。高壓電纜與其他線纜保持至少10cm距離，避免電磁耦合干擾。

（四）測試執行

1. 確認參數設置與接線無誤后，點擊觸摸屏上的“啟動儀器測試”按鈕。

2. 設備開始緩慢升壓，升壓過程中注意觀察屏幕顯示的電流、電壓值，若出現電流異常增大（超過量程）或電壓波動，立即點擊“停止”按鈕，檢查接線或試樣狀態。

3. 升壓至設定值后，系統自動進行采樣與計算，測試時間約40秒。期間屏幕實時顯示測試進度，請勿觸碰測試區域或移動線纜。

4. 測試完成后，屏幕顯示Cx、tgδ、ε的測試結果，同時顯示測試時間與環境溫度。

（五）數據管理

1. 數據存儲：點擊“存儲”按鈕，在彈出的數據編號界面輸入存儲編號（如試樣批號+序號），按OK確認，聽到“嘟”聲后表示存儲成功。設備支持?jǐn)?shù)百組數據存儲，可隨時通過“歷史記錄”功能查看。

2. 數據打印：點擊“打印”按鈕，微型熱敏打印機自動輸出測試結果，包含測試參數、數據及時間戳。

3. 數據導出：插入U(xiǎn)盤至儀器USB接口，在主菜單選擇“數據導出”，選擇需導出的文件，系統自動將數據保存為CSV格式，可在PC機上用Excel或?qū)Ｓ密浖蜷_分析。

4. 結束測試：點擊“退出”按鈕返回開機界面，關閉高壓開關（若開啟），拆除測試線纜，清潔電極，關閉儀器電源。

六、測試影響因素與控制措施

樹脂材料介電性能測試中，多種因素可能影響測量結果的準確性，需通過規范操作與針對性控制措施減少誤差來源。

（一）試樣因素

1. 試樣厚度均勻性：固態樹脂試樣的厚度偏差會導致介電常數計算誤差。例如，當試樣標稱厚度為1.00mm，實際厚度偏差±0.02mm時，介電常數計算誤差可達±2%。控制措施包括使用千分尺在試樣多點測量厚度，取平均值輸入設備，并選擇厚度偏差小于±0.01mm的試樣。

2. 表面狀態：試樣表面的油污、指紋或氧化層會增加表面泄漏電流，導致tgδ測量值偏大。測試前需用無水乙醇清潔試樣表面，佩戴潔凈手套操作，避免直接接觸測試區域。對于吸濕性樹脂（如酚醛樹脂），需在干燥環境中進行測試，或測試前進行烘干處理。

3. 內部缺陷：試樣內部的氣泡、雜質或裂紋會改變局部電場分布，影響測試結果。液態樹脂需通過真空脫泡處理去除氣泡；固態試樣需通過目視或顯微鏡檢查，剔除有明顯缺陷的樣品。

（二）電極因素

1. 電極污染：電極表面的污染物會改變接觸電阻與邊緣電容。每次測試后需用無水乙醇清潔電極，定期用細砂紙輕輕打磨電極表面，去除氧化層，保持電極光潔。

2. 電極壓力：三電極系統中，電極對試樣的壓力不足會導致接觸不良，壓力過大可能導致試樣變形。建議使用帶恒壓裝置的電極支架，確保壓力均勻一致，對于軟質樹脂試樣，壓力控制在0.1~0.2MPa為宜。

3. 邊緣效應：電極邊緣的電場畸變會引入測量誤差，三電極系統中的保護環設計可有效減小邊緣效應。使用時需確保保護環與試樣接觸良好，且保護環接地端連接正確。

（三）環境與設備因素

1. 溫度波動：樹脂的介電常數與介質損耗隨溫度變化顯著，例如環氧樹脂的tgδ在溫度每升高10℃時可能增加20%~50%。測試過程中需保持環境溫度穩定，波動范圍控制在±2℃以內，并在測試記錄中注明實際溫度。

2. 濕度影響：高濕度環境會導致試樣表面受潮，增加表面電導，使tgδ測量值偏大。建議在相對濕度低于60%的環境中測試，對于吸濕性強的樹脂，可在干燥箱中放置24小時后取出立即測試。

3. 電磁干擾：附近的電機、變壓器等設備會產生工頻磁場干擾。測試時應遠離此類干擾源，必要時使用屏蔽室。設備本身的變頻抗干擾功能可抑制40-70Hz范圍內的干擾，但在強干擾環境下仍需采取額外屏蔽措施。

4. 設備校準：長期使用后，設備內部標準電容的特性可能發生漂移，建議每半年進行一次校準。校準使用標準電容器，按照設備說明書的校準流程操作，確保測量準確度符合要求。

（四）操作因素

1. 接線正確性：錯誤的接線會導致測試失敗或數據異常。每次測試前需對照說明書檢查接線，特別是高壓端與信號端的區分，避免反接或短路。

2. 參數設置合理性：測試電壓、頻率等參數需根據試樣特性設置。電壓過高可能導致試樣擊穿，過低則信噪比不足；頻率選擇不當可能無法有效抑制干擾。建議先進行預測試，確定最佳參數組合。

3. 測試時間控制：對于液態樹脂的固化過程監測，需保持測試間隔一致，避免因時間間隔差異導致數據不可比。設備支持定時自動測試功能，可設置每隔一定時間自動啟動測試，記錄參數變化趨勢。

七、典型應用案例

（一）環氧樹脂固化過程監測

某電子封裝材料企業需優化環氧樹脂固化工藝，通過BQS-13型測試儀監測固化過程中介電性能的變化。測試條件：試樣為E-51環氧樹脂+甲基四氫苯酐固化劑，厚度1.0mm，測試電壓500V，頻率45/55Hz雙變頻，溫度恒定在80℃。

測試結果顯示：固化初期（0~30min），樹脂呈液態，tgδ值約為0.05，ε約為3.8；隨著固化進行，tgδ逐漸下降，至60min時降至0.02，隨后略有上升，在90min達到峰值0.025（凝膠點）；之后tgδ持續下降，240min后趨于穩定，最終值為0.008，ε穩定在3.5。通過分析介電參數變化曲線，確定了最佳固化時間為240min，為企業優化工藝提供了數據支撐。

（二）玻璃纖維增強樹脂復合材料性能評估

某風電葉片制造企業需評估不同玻璃纖維含量的環氧樹脂復合材料介電性能，以篩選適合雷電防護的葉片材料。測試樣品：玻璃纖維質量分?jǐn)?shù)分別為0%、30%、50%、70%的環氧樹脂復合材料板材，厚度2.0mm，采用三電極系統測試，電壓1000V，頻率50Hz。

測試數據表明：隨著玻璃纖維含量增加，復合材料ε從純樹脂的3.5增至70%含量時的6.2，tgδ從0.009增至0.018。其中，50%玻璃纖維含量的試樣在工頻下的介電損耗適中，同時具有較好的力學性能，被選為葉片主材。通過測試不同方向試樣的介電參數，還發現該復合材料存在明顯的各向異性，沿纖維方向的ε比垂直方向高約15%，為葉片鋪層設計提供了參考。

（三）聚酰亞胺薄膜質量控制

某柔性電路板企業需對采購的聚酰亞胺薄膜進行入庫檢驗，重點關注介電常數的一致性。測試條件：薄膜厚度0.05mm，電極直徑50mm，測試電壓200V，頻率1kHz（通過設備頻率設置功能實現），環境溫度25℃。

對10卷薄膜各取3個試樣測試，結果顯示：ε平均值為3.3，標準差0.02，批次一致性良好；tgδ平均值為0.003，符合技術要求。在測試中發現一卷薄膜的ε值波動較大（3.1~3.5），進一步檢查發現該卷薄膜存在厚度不均問題（0.045~0.055mm），經與供應商溝通后進行了退換。該案例體現了設備在原材料質量控制中的應用價值。

（四）高壓絕緣子用硅橡膠老化評估

某電力公司研究硅橡膠絕緣子在運行環境中的老化特性，采用BQS-13型測試儀測量不同運行年限絕緣子的硅橡膠傘裙材料的介電性能。測試樣品：運行1年、3年、5年、8年的絕緣子傘裙，制成直徑100mm的圓片，厚度5mm，測試電壓2000V，頻率50Hz。

測試結果表明：隨著運行年限增加，硅橡膠的tgδ逐漸增大，從新品的0.005增至8年后的0.025，ε基本保持穩定（3.0~3.1）。結合紅外光譜分析，發現tgδ增大與硅橡膠分子鏈降解及填料-基體界面極化增強有關。該研究為絕緣子壽命評估提供了介電性能指標依據。

八、設備維護與故障排查

（一）日常維護

1. 清潔保養：每次使用后，用干燥軟布擦拭儀器外殼，去除灰塵與污漬。測試電極需用無水乙醇清潔，晾干后用防塵罩覆蓋。觸摸屏可用專用清潔劑擦拭，避免使用腐蝕性溶劑。

2. 線纜檢查：定期檢查高壓電纜、Cx信號線的絕緣層是否破損，插頭是否松動或氧化。若發現線纜老化或短路，立即更換同規格線纜，禁止使用破損線纜測試。

3. 存儲環境：儀器長期不用時，應存放于干燥、通風、無腐蝕性氣體的環境中，溫度控制在-10℃~40℃，相對濕度低于70%。每月通電一次，每次不少于30分鐘，防止元件受潮。

4. 保險管更換：若設備無法啟動，檢查電源插座保險管是否熔斷。更換時需使用同規格（5A）保險管，禁止使用額定電流更大的保險管或直接短接保險座，以免損壞設備。

5. 校準維護：建議每6個月進行一次精度校準，使用經計量認證的標準電容器，按照說明書步驟進行校準。校準記錄需存檔，確保測試數據的可追溯性。

（二）常見故障排查

（三）安全注意事項

1. 設備工作時，HV端子輸出高電壓，嚴禁觸碰，非測試人員需遠離測試區域，設置警示標識。

2. 測試過程中若發現異常聲響、氣味或冒煙，立即點擊“停止”按鈕，切斷電源，查明原因后方可重新啟動。

3. 試品擊穿時，設備會自動切斷高壓，但仍需等待1分鐘以上再接觸試品，確保殘余電荷釋放完畢。

4. 設備維修需由專業人員進行，維修前必須切斷電源，釋放高壓電容上的殘余電荷。

5. 禁止在雷雨天氣進行戶外測試，防止雷擊損壞設備或造成人身傷害。

九、行業應用拓展

除樹脂材料的常規測試外，BQS-13型測試儀憑借其寬量程、高分辨率與抗干擾特性，在其他領域的介電性能測試中也有廣泛應用前景。

在新能源領域，可用于鋰離子電池隔膜材料的介電性能評估。隔膜的介電常數影響電池的電化學性能，通過測試不同孔隙率、不同涂層隔膜的ε與tgδ，可優化隔膜配方，提升電池安全性。設備的高分辨率電容測量能力可準確表征微孔結構的介電響應，為隔膜研發提供數據支持。

在生物醫用材料領域，可用于牙科樹脂、骨修復材料等生物相容性高分子材料的介電性能測試。這類材料的介電常數需與人體組織匹配，以減少植入后的炎癥反應。設備支持微小試樣測試（最小電容3pF），可滿足生物材料小樣品量的測試需求，且其無液氮制冷的設計簡化了測試流程，適合生物醫學實驗室使用。

在航空航天領域，可用于碳纖維復合材料、聚醚醚酮（PEEK）等高性能樹脂基復合材料的介電性能檢測。這些材料在雷達罩、天線基板等部件中的應用要求其具有低介電損耗與穩定的介電常數。設備的外施高壓擴展功能可支持大尺寸復合材料構件的現場測試，配合變頻抗干擾技術，適應機場、車間等復雜電磁環境。

在科研教學領域，設備可作為高校材料科學與工程專業、電氣工程專業的實驗教學設備，幫助學生理解電介質物理基礎理論，掌握介電性能測試方法。其全數字化操作界面與自動化測試流程降低了實驗門檻，而豐富的參數設置功能則為探究性實驗提供了靈活的操作空間。

隨著新材料技術的不斷發展，介電性能測試的需求日益多元化。BQS-13型測試儀通過持續的功能優化與軟件升級，可進一步拓展其在納米復合材料、智能響應材料、高頻通信材料等新興領域的應用，為材料研發與質量控制提供可靠的測試手段。

十、技術發展趨勢與展望

介電性能測試技術正朝著更高精度、更快速度、更多功能的方向發展，結合當前技術進展，可對該領域未來趨勢進行展望。

在測量原理方面，寬帶介電譜技術將成為重要發展方向。傳統測試設備多在單一或雙頻下工作，而寬帶介電譜可覆蓋從mHz到GHz的頻率范圍，全面表征材料的介電弛豫行為。未來設備有望集成寬帶激勵源與高速采樣模塊，實現材料介電性能的頻率譜、溫度譜、時間譜的一體化測量，為研究材料極化機制提供更豐富的數據。

在智能化方面，人工智能算法將逐步應用于測試數據處理。通過機器學習模型對大量測試數據進行訓練，可自動識別異常數據、預測材料性能、優化測試參數。例如，利用神經網絡算法建立樹脂固化度與介電參數的映射關系，實現固化過程的實時在線監測與終點預測，提升生產效率。

在小型化與集成化方面，隨著MEMS技術的發展，微型化介電測試傳感器將成為可能。這類傳感器可直接嵌入生產線或設備內部，實現材料介電性能的在線實時監測，無需取樣送檢。例如，在樹脂擠出成型過程中，通過嵌入式傳感器實時監測熔體介電性能，及時調整工藝參數，保障產品質量穩定性。

在多場耦合測試方面，未來設備將集成溫度、壓力、電場等多場調控功能，模擬材料在實際服役環境下的介電性能。例如，同時施加溫度梯度與機械應力，研究極端環境下樹脂基復合材料的介電老化機理，為航空航天、深海探測等領域的材料選型提供依據。

標準化與規范化也是重要發展方向。隨著新材料應用的拓展，現有介電測試標準的覆蓋范圍將不斷擴大，測試方法的統一性與可比性將進一步提升。設備制造商需密切關注標準更新動態，及時優化設備功能，確保測試結果符合最新標準要求，為用戶提供更具權威性的測試數據。

BQS-13型測試儀作為當前實驗室介電性能測試的主流設備之一，其設計理念與技術架構為后續產品升級奠定了基礎。通過持續吸收新技術、拓展新功能，該類設備將在材料科學研究、工業生產質量控制等領域發揮更大作用，為推動新材料產業發展提供有力的技術支撐。

十一、測試數據管理與分析

在現代材料研發體系中，測試數據的有效管理與深度分析已成為提升研發效率的關鍵環節。BQS-13型測試儀具備完善的數據管理功能，結合專用分析軟件，可實現從數據采集到?jīng)Q策支持的全流程數據服務。

設備內置的大容量存儲器可保存數千組測試數據，每條記錄包含測試時間、環境條件、試樣參數、測試配置及測量結果等信息。用戶可通過歷史記錄界面按日期、編號等方式查詢數據，支持?jǐn)?shù)據排序與篩選功能。例如，可按試樣批號篩選數據，快速統計某批次樹脂材料的介電性能合格率；或按測試時間排序，觀察材料性能隨時間的變化趨勢。

通過U盤導出功能，數據可保存為通用CSV格式，方便導入Excel、Origin等數據分析軟件進行進一步處理。專用分析軟件提供多種數據可視化工具，包括趨勢圖、直方圖、散點圖等，可直觀展示數據分布規律。例如，繪制不同固化溫度下環氧樹脂tgδ隨時間的變化曲線，對比不同配方的固化特性；或制作介電常數與填料含量的散點圖，擬合兩者之間的定量關系，為配方優化提供依據。

在數據統計方面，軟件支持計算平均值、標準差、變異系數等統計量，評估測試數據的重復性與再現性。對于樹脂材料的批量測試，通過計算變異系數可判斷生產過程的穩定性，當變異系數超過閾值時，提示可能存在工藝波動或原料質量問題。此外，軟件還可生成符合實驗室認可要求（如CNAS）的測試報告模板，自動填充測試數據與統計結果，減少人工錄入錯誤，提升報告編制效率。

數據安全是數據管理的重要組成部分。設備支持設置用戶權限，分為管理員、操作員、瀏覽者等不同級別，限制數據刪除、參數修改等敏感操作，防止數據篡改。重要數據建議定期備份至外部存儲設備，并建立數據檔案管理制度，確保測試數據的可追溯性與完整性。在數據共享方面，可通過局域網實現多終端數據訪問，但需注意數據保密，避免核心技術信息泄露。

隨著工業互聯網的發展，未來測試設備有望接入實驗室信息管理系統（LIMS），實現數據的自動上傳、集中管理與遠程訪問。研究人員可通過手機、平板等移動終端實時查看測試進度與結果，管理人員可在線監控實驗室運行情況，提升實驗室管理的智能化水平。同時，基于大數據平臺的測試數據積累，可為材料性能預測模型的構建提供數據基礎，推動材料研發從“經驗試錯”向“數據驅動”轉變。

十二、安全操作規范詳解

鑒于BQS-13型測試儀在工作時會產生高達10kV的高壓，安全操作是保障人員與設備安全的前提。以下從操作前、操作中、操作后三個階段，詳細闡述安全規范要求。

（一）操作前安全檢查

1. 人員資質：操作人員需具備電氣設備使用常識，接受過高壓測試安全培訓，熟悉設備操作流程與應急處理措施。非授權人員禁止操作設備。

2. 環境安全：檢查測試區域是否存在易燃易爆物品，確保通風良好，無積水、油污。地面鋪設絕緣膠墊，設置明顯的高壓警示標識，劃定安全警戒區域。

3. 設備外觀檢查：檢查儀器外殼有無破損、變形，接地端子是否完好，高壓電纜絕緣層有無裂紋、老化，插頭是否松動。若發現異常，立即停止使用并報修。

4. 接地檢查：使用萬用表測量接地端子與大地之間的電阻，確保接地電阻小于4Ω。嚴禁將接地端子接在暖氣管、自來水管等非專用接地體上，避免接地不可靠導致觸電風險。

5. 防護用品準備：操作人員需穿戴絕緣鞋、絕緣手套，長發需盤起，禁止佩戴金屬飾品，避免意外觸電。

（二）操作中安全控制

1. 接線安全：接線前必須確認設備電源已關閉，高壓開關處于斷開位置。接線時先接低壓端，后接高壓端；拆線時先拆高壓端，后拆低壓端。接線完成后，再次檢查接線是否正確，確保高壓端無裸露導體。

2. 參數設置安全：設置測試電壓時，需根據試樣耐壓水平合理選擇，首次測試建議從低電壓開始，逐步升高，避免試樣擊穿引發危險。禁止設置超過設備額定值的電壓、電流參數。

3. 測試過程監控：測試啟動后，操作人員不得擅自離開崗位，需密切觀察設備運行狀態與屏幕顯示參數。若發現電流突然增大、電壓波動、異常聲響或氣味，立即點擊“停止”按鈕，切斷電源，查明原因。

4. 人員隔離：測試過程中，所有人員必須與高壓測試區域保持安全距離（至少1米），嚴禁觸碰高壓電纜、電極及試樣。若有人員誤入警戒區域，立即暫停測試。

5. 應急處理：若發生觸電事故，立即切斷電源，使用絕緣工具將觸電者與帶電體分離，必要時進行心肺復蘇，并撥打急救電話。若設備起火，立即切斷電源，使用二氧化碳滅火器滅火，禁止使用水基滅火器。

（三）操作后安全處置

1. 放電操作：測試結束后，即使設備已自動切斷高壓，仍需等待1分鐘以上，讓試樣與高壓電纜上的殘余電荷充分釋放。可使用接地棒接觸高壓端進行人工放電，確認無放電火花后再進行后續操作。

2. 設備關閉：依次關閉高壓開關、電源開關，拔下電源插頭。將高壓電纜、Cx電纜整理歸位，放入專用收納盒，避免線纜受損。

3. 試樣處理：取出的試樣可能帶有殘余電荷，需放置在絕緣托盤上，待確認無電后再進行處理。廢棄試樣按規定分類處置，避免環境污染。

4. 現場清理：清理測試區域，移除警示標識，將電極、工具歸位，保持實驗室整潔。做好測試記錄，包括測試時間、試樣信息、測試參數、結果及異常情況處理等內容。

5. 定期安全檢查：每周對設備進行一次全面安全檢查，包括接地系統、絕緣性能、保護裝置等，填寫安全檢查記錄。每年邀請專業機構進行絕緣電阻、耐壓測試等電氣安全檢測，確保設備符合安全標準。

安全操作規范的嚴格執行是預防事故發生的根本保障。實驗室應建立完善的安全管理制度，定期組織安全培訓與應急演練，提升操作人員的安全意識與應急處置能力，確保高壓測試工作在安全可控的前提下進行。

十三、與其他測試方法的對比分析

在樹脂材料介電性能測試領域，除電橋法外，還存在諧振法、阻抗分析法等多種測試方法。以下從原理、精度、適用范圍等方面，對BQS-13型測試儀采用的自動電橋法與其他方法進行對比分析。

（一）與諧振法的對比

諧振法基于LC串聯或并聯諧振原理，通過測量諧振頻率與品質因數Q值來計算介電參數。該方法的特點是測試頻率高（可達MHz甚至GHz級別），適合高頻介電性能測試。但與BQS-13型測試儀相比，諧振法的測試精度較低，Q值測量誤差通常在±5%以上，且操作復雜，需手動調節諧振點。而自動電橋法在工頻至數百Hz頻段內具有更高的精度（tgδ誤差±(讀數×0.5%+0.00005)），且自動化程度高，適合實驗室常規測試。此外，諧振法對試樣尺寸要求嚴格，需制作特定形狀的諧振腔，而電橋法可適配多種電極系統，試樣制備更簡便。

（二）與阻抗分析法的對比

阻抗分析法通過測量試樣的阻抗頻譜，利用等效電路模型擬合得到介電參數。該方法可獲得寬頻率范圍的介電譜，適合研究材料的弛豫極化機制。但阻抗分析儀的價格昂貴，設備成本高，且測試低頻（<100Hz）時精度下降。BQS-13型測試儀針對工頻及低頻段優化，在40-70Hz范圍內頻率精度達±0.01Hz，且成本僅為阻抗分析儀的1/3~1/2，性價比更高。對于僅需工頻或雙頻測試的樹脂材料常規檢測，電橋法是更經濟的選擇。此外，阻抗分析法需要專業的電化學阻抗譜知識進行數據擬合，對操作人員要求較高，而電橋法直接顯示介電參數，操作門檻更低。

（三）與傳統手動電橋的對比

傳統手動西林電橋需人工調節可變電阻與電容使電橋平衡，測試時間長（單次測試需數分鐘至數十分鐘），且受人為因素影響大，重復性差。BQS-13型自動電橋采用數字信號處理技術，自動完成平衡調節與數據采集，測試時間縮短至40秒左右，且消除了人為讀數誤差，測試重復性顯著提升。在抗干擾方面，手動電橋依賴屏蔽與接地措施，在強干擾環境下難以獲得準確數據，而自動電橋集成變頻抗干擾與數字濾波技術，可在電磁環境復雜的實驗室穩定工作。此外，手動電橋無數據存儲與分析功能，測試結果需人工記錄，而自動電橋支持?jǐn)?shù)據存儲、打印與導出，便于數據管理。

（四）與介電常數測試儀的對比

專用介電常數測試儀通常僅能測量介電常數，無法直接測量介質損耗，且測試頻率固定（多為1kHz）。BQS-13型測試儀可同時測量Cx、tgδ、ε三個參數，頻率在40-70Hz范圍內連續可調，功能更全面。對于需要同時關注介電常數與介質損耗的樹脂材料（如絕緣材料、封裝材料），該設備可提供更完整的性能數據。此外，專用介電常數測試儀的測試電壓通常較低（<500V），而BQS-13型支持最高10kV內施高壓，可滿足高電壓下介電性能測試需求，如高壓絕緣子用樹脂的耐電暈性能評估。

綜合來看，BQS-13型測試儀采用的自動電橋法在工頻及低頻段具有較高的性價比與綜合優勢，尤其適合樹脂材料的常規實驗室測試。不同測試方法各有側重，用戶可根據測試頻率范圍、精度要求、預算及功能需求選擇合適的方法。在新材料研發初期，可結合阻抗分析法獲取寬頻介電譜；在批量生產質量控制中，自動電橋法的高效、穩定特性更具優勢。

十四、標準符合性說明

BQS-13型測試儀的測試原理、方法與技術指標符合多項國家與行業標準，確保測試結果的權威性與可比性。以下為主要符合標準的詳細說明。

（一）GB/T 1409-2006《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》

該標準規定了絕緣材料介電性能測試的電極系統、試樣制備、測試步驟及計算方法。BQS-13型測試儀支持標準中推薦的三電極系統，可直接輸入試樣厚度與電極直徑，自動計算相對介電常數。設備的內施高壓范圍（0.5~10kV）覆蓋了標準推薦的測試電壓要求，且tgδ測量精度滿足標準中對精密測量的要求（±0.0001級）。在測試頻率方面，設備的40-70Hz可調范圍包含了工頻（50Hz/60Hz），符合標準對工頻測試的規定。此外，設備的正接法測量原理與標準中第6章“西林電橋法”的原理一致，確保了測試方法的標準化。

（二）GB/T 1693-2007《硫化橡膠 介電常數和介質損耗角正切值的測定方法》

雖然該標準針對硫化橡膠，但其規定的測試方法同樣適用于樹脂類高分子材料。標準要求在工頻（50Hz）或指定頻率下測試，BQS-13型測試儀可精確設置測試頻率（如50.0±0.0Hz），頻率精度±0.01Hz，滿足標準對頻率穩定性的要求。標準中規定的試樣厚度（1~2mm）與電極尺寸（直徑50mm或100mm），可通過設備配合相應規格的三電極系統實現測試。設備的電容分辨率（0.001pF）與tgδ分辨率（0.00001）遠高于標準要求的測量精度，可確保測試結果的可靠性。

（三）GB/T 5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測定》

該標準適用于液體絕緣材料的介電性能測試，BQS-13型測試儀通過搭配標準油杯，可實現液態樹脂的介電性能測試。標準規定測試溫度為常溫或指定溫度，設備雖未內置溫控模塊，但支持外接恒溫槽，可滿足標準對溫度控制的要求。標準中推薦的測試頻率為50Hz，設備的變頻功能可有效抑制工頻干擾，在強電磁環境下仍能獲得符合標準要求的測試數據。設備的過流保護功能可防止液體試樣擊穿導致的設備損壞，符合標準中的安全操作要求。

十五、常見問題深度解析

在BQS-13型測試儀的實際使用中，用戶可能遇到各類技術問題，以下針對高頻問題進行深度解析，幫助理解問題本質并掌握解決方法。

（一）為何測試數據會出現負值？

現象：測試結果顯示tgδ為負值，或電容值為負。

原因分析：① 接線錯誤，將Cx信號線接反，導致采樣信號相位反轉；② 標準電容損壞，介損值異常增大，失去相位基準作用；③ 設備內部信號處理電路故障，模數轉換器工作異常；④ 試樣為電感性材料（如含磁性填料的樹脂），而設備默認按電容性試樣計算，導致相位判斷錯誤。

解決措施：首先檢查Cx接線極性，確保與說明書一致；其次使用已知完好的標準電容替換機內標準電容，若數據恢復正常，則需更換標準電容；若為電感性試樣，需在設備參數設置中選擇“電感測量”模式（若支持）；若上述措施無效，聯系專業人員進行電路檢修。

（二）為何不同次測試的同一樣品數據差異較大？

現象：同一樣品在相同測試條件下，多次測量的tgδ或ε值偏差超過允許范圍。

原因分析：① 試樣表面清潔度不一致，殘留的指紋、油污或灰塵影響表面電導；② 電極與試樣接觸壓力變化，導致接觸電阻波動；③ 環境溫濕度變化，尤其是濕度對吸濕性樹脂的影響顯著；④ 接地不良，接地電阻隨測試時間變化導致干擾波動；⑤ 設備未充分預熱，電子元件工作不穩定。

解決措施：測試前用無水乙醇徹底清潔試樣與電極，佩戴潔凈手套操作；使用恒壓電極支架，確保每次測試壓力一致；控制環境溫濕度穩定，波動范圍控制在±2℃、±5%RH以內；檢查接地系統，確保接地電阻穩定；開機后預熱15分鐘以上再進行測試，減少元件溫漂影響。

（三）為何測試高損耗樹脂時數據跳動明顯？

現象：測試tgδ>0.1的樹脂試樣時，屏幕顯示數據頻繁波動，難以穩定。

原因分析：① 高損耗試樣發熱明顯，導致自身溫度上升，介電性能隨溫度變化；② 試樣發熱引起電極與試樣接觸狀態改變，接觸電阻波動；③ 高損耗下試樣電流較大，設備內部采樣電阻發熱，阻值漂移；④ 測試電壓過高，導致試樣局部擊穿或放電。

解決措施：降低測試電壓，減少試樣發熱；縮短單次測試時間，采用間歇測試模式（測試10秒，停歇20秒）；改善散熱條件，使用帶冷卻功能的電極支架；若試樣允許，增加試樣厚度，降低單位體積發熱量；檢查采樣電阻工作狀態，必要時更換高精度低溫漂電阻。

（四）為何外接U盤無法識別或數據導出失敗？

現象：插入U(xiǎn)盤后設備無響應，或?qū)С鰯?shù)據時提示“存儲失敗”。

原因分析：① U盤格式不兼容，設備僅支持FAT32格式，NTFS格式無法識別；② U盤容量過大，設備支持的最大U盤容量為32GB，超過則可能無法識別；③ U盤存在壞道或文件系統錯誤，導致寫入失敗；④ USB接口接觸不良，或U盤供電不足；⑤ 設備內部USB驅動模塊故障。

解決措施：將U盤格式化為FAT32格式，分配單元大小選擇默認；更換容量≤32GB的優質U盤；在電腦上檢查并修復U盤錯誤；嘗試更換USB接口，或使用帶外接供電的USB集線器；若上述措施無效，聯系廠家檢修USB模塊。

（五）為何設備自檢時出現“高壓模塊異常”？

現象：開機自檢過程中，屏幕提示“高壓模塊異常”，無法正常進入測試界面。

原因分析：① 高壓開關未閉合，設備檢測到高壓回路斷開；② 高壓變壓器絕緣老化，出現匝間短路；③ 高壓整流濾波電路故障，電容擊穿或二極管損壞；④ 過流保護電路誤動作，觸發保護鎖定；⑤ 控制板與高壓模塊之間的通信線路接觸不良。

解決措施：檢查高壓開關是否處于打開狀態；重啟設備，若仍報錯，斷開電源，打開機箱檢查高壓回路接線是否松動；若具備專業知識，可使用萬用表檢測高壓變壓器繞組電阻，判斷是否短路；按下設備上的“復位”按鈕，解除保護鎖定；若無法自行解決，聯系專業維修人員，禁止擅自拆卸高壓模塊，以防觸電。

通過對這些常見問題的深度解析，用戶可更深入地理解設備工作原理與測試影響因素，在遇到問題時能夠快速定位原因并采取有效措施，提升設備使用效率與測試數據可靠性。建議在日常使用中做好問題記錄，積累處理經驗，為設備維護與故障排查提供參考。

十六、總結與展望

樹脂自動介電常數介質損耗測試儀作為實驗室介電性能檢測的核心設備，通過融合變頻抗干擾技術、數字濾波算法與自動化控制技術，實現了樹脂材料介電參數的高精度、高效率測量。其在環氧樹脂、酚醛樹脂、聚酰亞胺樹脂等各類高分子材料的研究開發、生產質控中發揮著重要作用，為材料性能評估提供了可靠的數據支撐。

從技術特點來看，設備具備寬量程電容測量（3pF~30μF）、高分辨率（電容0.001pF，tgδ0.00001）、強抗干擾能力（變頻40-70Hz）及全流程自動化操作等優勢，配合三電極系統與專用測試夾具，可滿足液態、固態等多種形態樹脂樣品的測試需求。其符合GB/T 1409、GB/T 1693等多項國家標準，測試數據具有權威性與可比性，為材料研發、質量控制及貿易驗收提供了統一的技術依據。

在應用層面，設備已在電子封裝、復合材料、電氣絕緣、生物醫用等多個領域得到廣泛應用，通過典型案例分析可見，其在固化過程監測、復合材料性能評估、原材料質量控制及材料老化研究等方面均展現出良好的適用性。同時，設備的數據管理功能與安全防護設計，進一步提升了實驗室測試的效率與安全性，滿足了現代實驗室規范化管理的需求。

展望未來，隨著新材料技術的快速發展，介電性能測試將面臨更高精度、更寬頻段、更復雜環境下的測試需求。BQS-13型測試儀可通過持續的技術升級，如集成寬帶測試模塊、引入人工智能數據分析算法、拓展多場耦合測試功能等，進一步提升設備性能與應用范圍。同時，結合工業互聯網與大數據技術，實現測試設備的互聯互通與數據共享，將為材料研發的數字化轉型提供有力支撐。

對于用戶而言，充分發揮設備效能的關鍵在于深入理解測試原理、規范操作流程、加強設備維護，并結合實際需求拓展應用場景。建議用戶定期參加技術培訓，關注行業標準更新，積累測試數據與處理經驗，以更好地利用該設備服務于材料研發與生產實踐。相信在技術創新與應用的雙重驅動下，樹脂介電性能測試技術將持續進步，為新材料的開發與應用注入新的動力。
