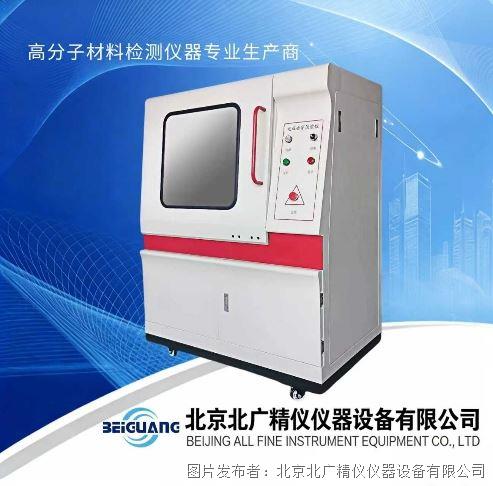

聚丙烯 50 點直流工頻電壓測試儀，適配雙向拉伸聚丙烯薄膜、金屬化聚丙烯薄膜、電容聚丙烯膜等絕緣基材開展批量絕緣性能檢測，可完成工頻耐壓、直流擊穿兩類標準化試驗，同步識別薄膜內部針孔、晶點、雜質、厚薄不均等電弱點缺陷，貼合 GB/T 1408.1、GB/T 13542.3 等絕緣薄膜檢測規范要求。

聚丙烯50點直流工頻電壓測試儀整機搭載一體化觸控交互系統，單次裝夾試樣可同步完成五十點位平行檢測，對比傳統單點測試設備，能夠獲取更多區域的電氣數據，客觀反映整張聚丙烯薄膜均勻程度，為原料來料檢驗、產線工藝調試、新品配方研發、成品出廠篩查提供量化試驗依據。設備適配聚丙烯薄膜全產業鏈檢測場景，包含電容薄膜生產車間質檢工位、高分子材料實驗室、第三方檢測機構、新能源絕緣材料抽檢工位，同時可拓展用于絕緣樹脂、云母制品、塑料復合膜、玻璃、陶瓷等固體絕緣介質檢測。

設備內置獨立溫控模塊，可搭建高溫試驗環境，模擬聚丙烯薄膜長期高溫服役工況，評估高溫環境下擊穿強度衰減幅度；支持空氣、變壓器油兩類試驗媒質自由切換，滿足常態、熱態兩類檢測需求。硬件層面集成多重安全防護回路，搭配封閉式高壓試驗箱體，高壓區域具備機械聯鎖功能，艙門未閉合無法啟動升壓，降低高壓測試階段觸電、試樣擊穿起火隱患。

設備可自由切換直流、工頻交流兩類輸出回路，匹配聚丙烯薄膜不同標準檢測要求，直流模式多用于電容薄膜電弱點批量篩查，工頻交流模式用于通用耐壓性能評定。整套系統可自動采集、存儲、導出擊穿電壓、擊穿電流、耐壓時長、點位狀態等全部試驗數據，搭配本地存儲、外接 U 盤導出兩種數據留存方式，方便多批次聚丙烯薄膜性能橫向對比與質量追溯歸檔。

聚丙烯薄膜作為電力電容、光伏絕緣、儲能器件核心介質，膜內微小電弱點在長期高壓、溫度循環工況下會逐步引發局部放電、短路失效，該設備依托可控梯度高壓電場，快速定位各類隱性絕緣缺陷，從原材料環節降低終端產品故障概率，穩定薄膜量產合格率。

輸入電壓：AC 220V

功    率： 50kv 以下 3KVA

輸出電壓：AC 0～50kv

升壓速率： 速度為 0.1kV/s  0.2kV/s  0.5kV/s  1.0kV/s  2.0kV/s  3.0kv/s 5.0KV/s

1. 擊穿電壓 (V)：用連續均勻升壓的辦法對試樣施加工頻電壓并保持試樣發生擊穿時的電壓值，以 kV 表示。

2. 擊穿強度 (E)：試樣的擊穿電壓值與兩個電極間試樣的平均厚度之商，以 kV/mm。

整機劃分五大核心聯動模塊，各單元協同完成升壓、信號采集、電極驅動、程序運算、試樣接觸整套測試流程，模塊間通訊線路做屏蔽處理，減少高壓雜波干擾數據采集精度。

1. 升壓部件：由調壓器與高壓變壓器組合構成升壓單元，可輸出 0 至 50kV 連續可調測試電壓，繞組做多層絕緣加固，長時間連續升壓工況下溫升可控，適配聚丙烯薄膜大批量不間斷檢測；高壓絕緣塔內部預裝高壓硅堆與短路桿組件，實現交直流回路硬件切換。

2. 驅動傳動部件：搭載步進電機勻速調節調壓器輸出幅度，保證升壓曲線平滑無突變，避免電壓驟升造成聚丙烯薄膜非正常擊穿；同步帶動整套五十組Ф25 標準電極同步升降，下壓壓力均勻統一，防止薄型聚丙烯膜受壓形變、人為產生破損缺陷。

3. 信號檢測部件：集成電路組成獨立分通道測量電路，五十個點位配備獨立采樣回路，單點擊穿不會干擾其余點位數據采集；實時采集各通道漏電流、實時電壓模擬信號，通過屏蔽信號線傳輸至觸控主控終端，信號延遲低，數值波動幅度小。

4. 計算機觸控軟件系統：接收采樣電路傳輸的全部檢測信號，內置擊穿試驗、耐壓試驗兩套獨立運算程序，可分別切換直流、交流數值換算邏輯；界面可視化展示五十點位實時狀態，自動記錄、匯總每通道擊穿時間、電壓、電流數據，支持參數自定義修改與一鍵數據導出。

5. 標準試驗電極：電極規格遵循 GB/T 1408.1-2006 標準統一配置，單電極直徑 25mm，表面精細拋光無毛刺，規避邊緣尖端電場集中造成聚丙烯薄膜誤擊穿，電極可按需拆卸清潔、更換適配配件。

除五大核心模塊，設備配套獨立溫控儀表、封閉式試驗艙、高壓均壓組件、手動放電桿、導電錫紙托板等輔助配件。溫控單元用于熱態聚丙烯薄膜檢測；放電桿用于每次試驗結束釋放高壓回路殘余電荷；導電托板保證薄膜底部全域導電，消除局部接觸電阻帶來的測試偏差。設備高壓區域單獨分區布局，高壓電極、均壓罩、高壓套管分層布置，預留標準安全間距，平衡電場分布，降低邊緣放電干擾。

整機全部操作依托 MCgsPro 觸控操作系統完成，設備預熱完成后自動加載主選擇界面，界面層級簡潔，分為三大功能入口，覆蓋常規檢測、設備檢修、電極行程調整全部操作需求，無需復雜操作培訓即可上手。

1. 主選擇界面：設備開機初始頁面，包含運行操作界面、手動調試界面、位置參數設置三大功能按鈕，點擊即可跳轉對應頁面，界面同步記錄系統時間，便于操作人員標注聚丙烯薄膜測試批次與時間，界面無多余彈窗干擾常規檢測操作。

2. 運行操作界面：聚丙烯薄膜檢測核心操作頁面，左側可視化區域同步展示五十個測試點位狀態，初始狀態統一為綠色；加壓檢測過程中正在測試點位黃綠色閃爍；檢測出現擊穿的點位標識為紅色；完整走完耐壓流程無擊穿點位顯示黃色，直觀區分整張薄膜缺陷分布情況。界面頂部實時同步實時高壓數值、耐壓倒計時、當前測試通道；右側內置標準化數據表格，固定包含序號、擊穿通道、擊穿時間、耐壓時長、擊穿電壓、擊穿電流六列，每通道測試完成自動填充對應數據，無需人工手抄記錄。界面下方分區布置試驗啟停、電極升降、參數設定、數據導出功能按鍵，升降按鍵統一控制全部電極同步抬升、下壓；數據導出功能可將整組聚丙烯薄膜檢測數據存儲至外接存儲設備，導出完成界面彈出文字提示。

3. 手動調試界面：多用于設備定期檢修、高壓回路校準、電極卡頓故障排查，日常聚丙烯批量檢測無需進入該頁面。可單獨控制單組電極升降、空載升壓，用于排查高壓輸出異常、信號采集失靈等硬件問題，調試操作設置權限隔離，避免批量檢測時誤改程序參數。

4. 位置參數設置界面：用于調整電極升降行程、下壓停留高度，針對不同厚度聚丙烯薄膜（超薄電容膜、厚絕緣聚丙烯板材）修改下壓行程數值，防止電極壓力過大戳破薄型試樣，參數修改后自動保存，下次開機無需重復設定。

設備高壓輸出出廠默認直流模式，適配絕大多數電容聚丙烯薄膜電弱點檢測；工頻交流模式需調整高壓塔內部短路桿配件完成切換，面板交直流按鈕僅具備放電提醒報警功能，無法更改回路輸出屬性，操作流程需嚴格區分，防止模式不匹配造成擊穿強度計算失真。

1. 直流模式操作流程：取出高壓絕緣塔內部短路桿，高壓硅堆接入測試回路，輸出脈動直流高壓；觸控參數設置頁面同步勾選直流電壓選項，系統按照直流電壓換算公式計算聚丙烯薄膜擊穿強度。測試完成開啟艙門前，必須使用放電桿銅頭接觸高壓均壓球，保持接觸時長不少于 5 秒，充分釋放回路殘余高壓電荷，防止開蓋觸碰發生感應觸電。

2. 工頻交流模式操作流程：將短路桿完整插入高壓絕緣塔卡槽，高壓硅堆被短路脫離回路，設備輸出 50Hz 工頻交流高壓；觸控參數頁面切換至交流選項，匹配交流校準系數，保證電壓采集數值準確，泄壓操作標準與直流模式保持一致。

3. 面板按鈕功能說明：機身前面板交直流切換按鍵僅聯動報警提示電路，僅用于提醒操作人員試驗后執行高壓放電，不具備切換交直流輸出的作用，全部模式調整操作集中在高壓絕緣塔內部短路桿拆裝環節。同一批次聚丙烯薄膜分別采用交直流加壓測試，擊穿電壓數值存在明顯差值，需嚴格按照產品檢測標準選定對應回路模式，保障檢測數據具備行業對比價值。電容聚丙烯薄膜常規電弱點篩查選用直流模式，通用絕緣耐壓評定多選用工頻交流模式。

1. 線路安全檢查：確認 AC220V 電源線、專用保護地線完整連接，接地線路為強制配置，不可省略；檢查溫控信號線、高壓屏蔽線纜外皮無破損、接頭無松脫，全部線路固定完成后再開啟設備電源。

2. 設備預熱操作：打開機身右側總電源開關，溫控單元、高壓升壓模塊、觸控終端同步上電，整機預熱時長維持 15 分鐘，待內部變壓器、采樣電路溫度穩定后再開展聚丙烯薄膜測試，降低開機初期電壓漂移帶來平行試樣數據偏差。

3. 耗材配件檢查：核對Ф25 標準電極、導電錫紙、試樣托板、放電桿配件齊全；錫紙無大面積破損孔洞，電極表面無聚丙烯碎屑、碳化污漬，存在雜質時使用無腐蝕溶劑浸潤無塵軟布擦拭晾干后使用。

1. 電極抬升操作：觸控運行界面點擊上升按鍵，五十組電極同步向上抬升，自動停止后留出充足空間取出內部試樣托板。

2. 試樣鋪放規范：取出托板，完整鋪設導電錫紙鋪滿全部測試區域，將裁剪平整的聚丙烯薄膜平鋪在錫紙上方，薄膜無褶皺、重疊、氣泡；多層復合聚丙烯試樣按照標準規定層數擺放，層間無空氣夾層，避免人為制造絕緣薄弱點位干擾真實缺陷檢測。

3. 電極壓實復位：將鋪好薄膜的托板平穩放入試驗艙，完全關閉密封艙門，點擊下降按鍵，電極緩慢勻速下壓，完整貼合薄膜表面，保證每個點位接觸無懸空、局部虛接。

進入觸摸屏耐壓參數設定頁面，針對聚丙烯薄膜材質調整各項控制參數，參數數值直接決定擊穿判定標準，需結合對應薄膜行業標準準確填寫。

1. 極限電壓：本次測試升壓最高保護閾值，升壓達到該數值設備自動歸零停機，避免電壓過高擊穿薄膜同時損壞高壓變壓器，根據聚丙烯薄膜標稱耐壓合理設定。

2. 耐壓電壓：耐壓模式下保壓恒定電壓數值，匹配薄膜額定工作電壓。

3. 耐壓時間：保壓持續時長，單位為秒，按照聚丙烯薄膜出廠檢驗標準調整。

4. 升壓速度：可選 0.1kV/s 至 5.0kV 多檔速率，薄型電容聚丙烯膜選用低速升壓，厚板材可選用高速檔位。

5. 判停電流：漏電流超過設定數值判定存在電弱點擊穿，常規聚丙烯薄膜設置 3mA，高厚度絕緣板材可適度上調。

6. 判停峰降電壓：電壓瞬時跌落達到設定數值判定擊穿，常規設定 0.1kV，不同牌號聚丙烯材料可小幅調整適配自身擊穿特性。

7. 交直流校準系數：設備出廠完成標準化校準，無專業檢修操作無需改動參數。

8. 判停方式：切換擊穿試驗、耐壓試驗兩類核心測試邏輯。

9. 交直流電壓選擇：必須與高壓塔短路桿硬件狀態保持統一，防止數值換算錯誤。

10. 擊穿通道設定：默認五十點位同步檢測，少量試樣測試可縮減通道數量，設備完成設定點位測試自動停止。

參數頁面必須準確錄入聚丙烯薄膜實測平均厚度，厚度數值是擊穿強度 kV/mm 換算核心依據，厚度測量存在誤差會直接導致性能計算失真，需使用精度千分尺多點測量取平均值后錄入系統。

1. 擊穿試驗（破壞性測試）

適用于聚丙烯薄膜原料性能摸底、新材料配方研發、薄膜極限耐壓測定，測試全程勻速升壓直至薄膜出現擊穿，系統自動記錄每通道擊穿電壓、漏電流。核心設置參數為極限電壓、判停峰降電壓，升壓至保護上限未擊穿設備自動停機歸零。單通道擊穿后電極自動切換至下一個點位，全部設定通道測試完成設備停止運行，測試后薄膜存在不可逆擊穿破損，無法重復使用。

2. 耐壓試驗（無損批量篩查）

多用于聚丙烯薄膜成品出廠批量質檢，升壓至設定耐壓電壓后保持固定時長，升壓、保壓任意時段出現擊穿即刻記錄數據；全程無擊穿則判定該點位絕緣性能達標，自動切換下一通道。多數薄膜試樣測試完成后無破損，可回收二次利用，適合大批量電容聚丙烯膜、絕緣薄膜出廠篩查，快速剔除存在針孔、雜質缺陷不良片材。

1. 表面清潔處理：使用無腐蝕溶劑浸潤潔凈綢布，擦拭聚丙烯薄膜兩面，去除生產殘留脫模劑、粉塵、顆粒雜質，外來異物會人為生成電弱點，干擾薄膜自身缺陷判定；擦拭完成后靜置至溶劑完全揮發，無殘留液體再夾持測試。

2. 溫濕度平衡處理：無特殊熱態測試需求的聚丙烯薄膜，放置 23±2℃、相對濕度 50±5% 環境靜置不少于 24 小時，平衡材料內部吸附水汽；高溫烘干預處理可選用 70±2℃、濕度低于 40% 靜置 4 小時，或 105±2℃烘干 1 小時，用于模擬干燥工況薄膜性能檢測。

3. 液體浸漬試樣處理：經過變壓器油浸泡的聚丙烯薄膜，測試前使用濾紙輕吸表面殘留油液，從取出到啟動加壓間隔不可超過 5 分鐘，防止油膜揮發改變薄膜表層絕緣性能。

1. 氣體媒質：絕大多數常溫聚丙烯薄膜檢測直接使用空氣作為測試媒質，電極周邊出現閃絡電弧時加裝硅橡膠防飛弧圈，防飛弧圈與電極預留 1mm 環狀間隙，環寬統一 30mm，約束電弧擴散，避免設備誤判薄膜擊穿。

2. 液體媒質：常態及 90℃以下熱態聚丙烯測試選用清潔變壓器油；90℃至 300℃高溫工況測試使用過熱氣缸油，油液需定期更換，內部懸浮雜質會造成電極間局部漏電，干擾電弱點識別精度。

1. 常態檢測環境：試驗室溫度控制 20±5℃，環境相對濕度 65±5%，室內通風平穩，無直吹薄膜的強氣流。

2. 高溫、受潮專項測試：按照聚丙烯薄膜產品標準選定處理條件，高溫區間覆蓋 90℃至 320℃梯度，受潮測試固定 20℃、95±3% 濕度環境，處理時長從 0.5 小時至 7 天可選，用于考核薄膜在惡劣工況下絕緣衰減、電弱點增殖情況。

高壓測試工況存在觸電、試樣擊穿起火、硬件過載損壞風險，設備從機械結構、硬件電路、程序邏輯三層設置完整防護機制，降低聚丙烯薄膜檢測過程各類安全隱患。

1. 艙門機械聯鎖防護：高壓升壓功能僅在試驗艙門完全閉合狀態下啟用，艙門開啟瞬間切斷高壓變壓器輸入回路，電極無帶電輸出；高壓電極與艙內壁預留標準安全距離，測試中意外觸碰艙外殼不會產生觸電風險。

2. 等電位接地防護：升壓變壓器高壓尾端與整機金屬外殼連通，外殼配套專用保護地線，接地后機身與大地保持等電位；聚丙烯薄膜擊穿瞬間瞬時高壓電荷通過地線快速導入大地，減少電磁雜波干擾觸控與采樣電路，避免程序失控、數據錯亂。

3. 多回路硬件電路保護：整機集成過流、過壓、失壓、短路、漏電五類獨立保護電路，運行過程出現任意異常工況，設備立刻切斷高壓輸出，調壓器自動歸零，限制故障范圍擴大，保護高壓變壓器、采樣電路板核心部件。

4. 手動高壓泄壓防護：每次測試結束必須使用配套放電桿接觸高壓均壓球釋放殘余電荷，消除高壓套管、電極內部留存靜電荷，防止開蓋取聚丙烯薄膜時接觸帶電金屬部件引發觸電。

設備長期運行穩定性、測試數據重復性與安放場地、室內環境直接相關，滿足基礎安放條件可減少故障發生頻次，延長整機使用周期，適配聚丙烯薄膜長期批量質檢工況。

1. 地面安放標準：主機、試樣操作臺放置平整堅固硬質臺面，水泥試驗臺適配度更高，避免輕質架空木板；設備升壓、電極電機運行存在輕微震動，松軟臺面易產生共振，造成線路接頭松動、電極行程偏移；安放完成調平底部支撐腳，保證機身水平無傾斜。

2. 室內環境規范：設備安置獨立檢測實驗室，室內整潔干燥，無酸堿腐蝕性氣體、可燃有機溶劑揮發、積水區域；室內相對濕度控制 70% 以內，長期高濕環境下電極空氣放電距離增大，操作人員與設備保持 1.2 米安全操作距離。

3. 空間預留規范：設備四周預留不少于 50cm 檢修、操作空間，高壓輸出一側禁止堆疊紙張、塑料薄膜等易燃物料，高壓電弧存在引燃風險；配件、測試線纜分區收納，不遮擋面板按鍵、屏幕、各類接線端子。

4. 專用終端使用規范：設備內置觸控系統為測試專用控制終端，僅運行原廠測試程序，不額外安裝無關軟件、外接大容量存儲外設，避免程序沖突造成升壓、采樣邏輯錯亂，影響聚丙烯薄膜檢測數據準確性。

雙向拉伸聚丙烯薄膜、金屬化聚丙烯薄膜廣泛用于電力電容器、儲能器件、光伏絕緣襯墊、新能源電控絕緣部件，膜內微小針孔、雜質電弱點會在長期交變高壓、高低溫循環環境下逐步惡化，引發電容鼓包、短路、設備停機故障，該五十點直流工頻測試儀成為聚丙烯薄膜全流程質檢核心設備。

1. 電容聚丙烯薄膜來料檢測：薄膜進廠抽取試樣五十點位同步測試，批量統計單位面積電弱點數量，對比行業標準判定原料是否達標；同批次薄膜多點位擊穿電壓均值可反映原料純度、擠出過濾工藝穩定性，缺陷點位突增時可反向排查擠出、鑄片、拉伸工序雜質混入問題，減少不良原料投產。

2. 金屬化聚丙烯膜成品抽檢：金屬化鍍層與基底聚丙烯結合區域易產生微缺陷，耐壓模式批量篩查，提前剔除存在隱性擊穿風險成品，降低電容器后期自愈失效、發熱故障率。

3. 新材料配方研發：不同改性填料、不同拉伸工藝制備聚丙烯薄膜，通過五十點同步測試獲取多組擊穿強度數據，橫向對比篩選絕緣性能穩定的配方體系；搭配溫控單元完成高溫模擬測試，預判薄膜長期戶外、車載工況使用壽命。

4. 工藝優化數據支撐：不同拉伸速率、冷卻溫度、膜厚規格的聚丙烯薄膜分組測試，根據電弱點數量、平均擊穿電壓變化調整產線工藝參數，穩定薄膜均勻度，降低單位面積缺陷數量，提升成品良率。

五十點同步電極陣列對比傳統單點設備，單次裝夾可獲取大面積薄膜電氣分布數據，數據統計代表性更強，減少抽樣誤差，適配聚丙烯薄膜規?；慨a企業日常質檢與新材料研發雙重需求。

設備內置兩套獨立測試程序，針對聚丙烯薄膜不同檢測目標選用對應模式，兩類測試數據參考價值存在明顯區分，不可混用操作。

1. 擊穿試驗適用場景：聚丙烯新料研發、原料極限耐壓摸底、薄膜擊穿強度標準測定，屬于破壞性檢測。持續梯度升壓直至薄膜擊穿，記錄每通道擊穿電壓、漏電流，量化薄膜絕緣耐受上限，用于材料等級劃分、配方篩選，測試后薄膜破損無法回收。

2. 耐壓試驗適用場景：聚丙烯薄膜成品出廠批量篩查、量產批次穩定性監測、模擬器件額定電壓長期工況。升壓至標準耐壓值保壓固定時長，僅記錄測試過程中擊穿缺陷點位，無破損試樣可回收使用，適合大批量電容聚丙烯膜快速分選，快速剔除存在針孔、雜質的不良片材。

聚丙烯薄膜常規品控流程可搭配兩類模式組合使用：原料入庫采用擊穿試驗測定基礎絕緣性能，成品出廠采用耐壓試驗批量篩查，從原料到成品兩層管控薄膜電弱點缺陷，減少下游電容、絕緣器件安全隱患。

設備單次聚丙烯薄膜測試完成自動存儲全套通道數據，搭配本地存儲、U 盤導出、機內打印三種輸出方式，留存數據具備多重行業使用價值，適配生產管控、研發迭代、合規存檔多類場景。

1. 批次品質橫向對比：同一規格聚丙烯薄膜不同生產批次數據統一導出，對比平均擊穿電壓、缺陷點位總數，單批次指標異?？啥ㄎ粩D出、拉伸、過濾等產線工序波動，及時調整生產參數穩定品質。

2. 新材料研發數據庫：不同改性方案、厚度規格聚丙烯薄膜測試報告分類存檔，后續新品開發可調取歷史數據對比，減少重復試樣測試工作量，縮短材料研發迭代周期。

3. 產品質量溯源憑證：下游電容產品出現絕緣故障時，可調取同批次聚丙烯薄膜出廠檢測記錄，區分原料缺陷、后端加工損傷兩類故障誘因，完成質量責任溯源。

4. 行業標準合規資料：各類聚丙烯絕緣薄膜檢測規范均要求留存原始試驗記錄，設備導出、打印的標準化表格可作為第三方審核、客戶供方審核的合規存檔資料。

5. 老化前后性能對比：聚丙烯薄膜高低溫、濕熱老化前后分別測試，對比擊穿強度衰減幅度，評估材料耐老化性能，為產品工況選型提供量化依據。

設備內置存儲器可留存兩百組完整測試記錄，數據自帶測試時間、通道、電壓、電流完整標識，滿存后可批量導出清空，持續開展聚丙烯薄膜批次檢測。

1. 電極與艙體清潔：取出托板，無塵軟布擦拭五十組金屬電極，清除聚丙烯碎屑、高溫碳化污漬，避免雜質堆積造成電極接觸不良，影響次日薄膜測試精度；清理試驗艙內部錫紙殘渣、薄膜碎料。

2. 整機外觀整理：干軟毛刷清理面板、接口縫隙粉塵，無塵軟布擦拭觸控屏幕，禁止液體直接潑灑機身；理順高壓、低壓測試線纜，無過度彎折、纏繞，收納進配套儲物區域。

3. 電源與耗材檢查：全部測試線纜、地線歸位收納，查看打印紙余量，不足提前補充；當日無剩余測試任務時關閉整機總電源，長期閑置拔除外接 AC220V 電源線。

1. 高壓部件除塵：打開試驗艙，干燥軟毛刷清理高壓電極、均壓罩、高壓套管表面積灰，高壓絕緣部件禁止沾水擦拭，水汽會降低絕緣性能，誘發高壓漏電。

2. 接地線路緊固：檢查機身接地柱、試驗室地網連接端子，擰緊松動接頭，保證接地回路低阻抗導通，減少保護頻繁報錯、數據漂移問題。

3. 空載校準檢測：斷電靜置后空載開機，依次切換各升壓檔位，觀察屏幕高壓數值無大幅漂移；使用標準絕緣片測試，核對擊穿數值無明顯偏差，偏差過大聯系專業人員校準。

4. 傳動與外設檢查：查看電極升降導軌無粉塵卡滯，卡頓可少量添加專用潤滑脂；檢查打印機走紙、緊急停機按鍵回彈是否正常，破損線纜及時更換原廠配套配件。

無專業高壓設備檢修資質，不可拆卸高壓變壓器、絕緣塔、標準電極內部組件，硬件電路、精度偏移故障聯系專業人員處理。

設備運行出現數據異常、升壓失效、操作報錯等常規問題，排查前必須切斷整機電源、釋放高壓回路殘余電荷，簡單故障可自行處理，無法解決再聯系檢修人員，常見故障與排查方向如下：

1. 電壓數值持續大幅漂移：檢查地線連接是否牢固；確認聚丙烯薄膜厚度錄入準確；電極表面存在膠屑、碳化雜質；交直流模式與短路桿硬件不匹配；試驗室濕度過高增加空氣雜散放電干擾。

2. 電極無升降動作：進入手動調試界面測試單通道動作；查看位置參數行程數值歸零；清理導軌卡滯異物；檢查電機供電線路接頭松脫。

3. 加壓無高壓輸出：確認試驗艙門完全閉合；極限電壓參數設置為 0；過壓 / 短路保護觸發，斷電復位；總高壓開關未開啟。

4. 同一片聚丙烯薄膜多點連續擊穿：導電錫紙存在破損孔洞；電極下壓壓力過大戳破薄膜；試驗室濕度超標產生空氣閃絡；薄膜本身批量存在針孔缺陷。

5.U 盤無法導出數據：更換標準兼容 U 盤；未完成全部通道測試即執行導出；USB 接口堆積粉塵，毛刷清理觸點后重試。

所有故障排查全程禁止觸碰高壓電極、高壓套管等帶電內部組件，防止殘余高壓觸電。

設備最高輸出電壓可達 50kV，聚丙烯薄膜高壓測試存在觸電、起火風險，操作全程遵循如下硬性規范，規避人身傷害與設備永久性損壞。

1. 人員操作要求：未完成設備操作培訓人員不可獨立上機；測試現場至少兩名工作人員，試驗過程無關人員遠離高壓試驗艙區域。

2. 供電規范：設備額定供電 AC220V±10%，超出電壓區間會降低測試精度甚至燒毀內部元器件；發電機野外供電時，發電機零線必須可靠接地，否則接地保護持續鎖定升壓功能。

3. 高壓操作規范：升壓運行過程禁止插拔高壓、低壓測試線纜，禁止開啟試驗艙門；高壓線纜禁止接觸人體皮膚、金屬首飾，故障停機先泄壓再接觸艙內部件。

4. 試樣測試限制：測試前確認聚丙烯薄膜額定耐壓，設置測試高壓不可超過材料耐受上限，防止薄膜大面積擊穿、電弧起火。

5. 搬運存放規范：設備搬運前切斷全部電源、拔下所有外接線纜，機身傾斜角度不超過 45°，禁止平放倒置運輸；長期閑置存放于干燥無腐蝕室內，全部配件收納進附件箱。

6. 配件使用要求：高壓、接地、托板電極僅使用原廠配套配件，第三方線纜屏蔽性能不足，會增大聚丙烯薄膜測試誤差，提升高壓漏電風險。

7. 維修權限規范：設備高壓變壓器、絕緣塔出廠完成專業校準，用戶不可自行拆解；僅可自行更換打印紙、保險管、測試線纜等外部耗材，核心電路故障交由專業人員維修。
