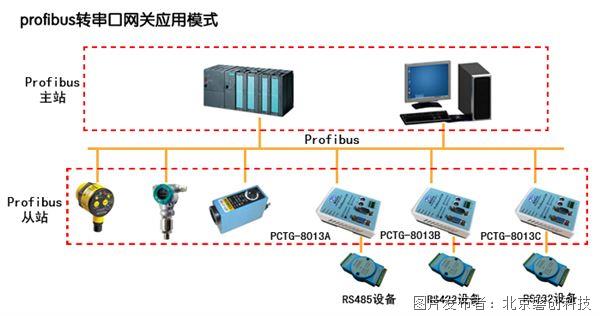

磐創科技 PCTG-8013 型工業協議轉換器是一款專為實現 Profibus 與 RS485/422/232 串口通訊協議之間橋接而設計的轉換設備。采用 RS485/422/232 串行通訊協議的現場設備（如儀表、傳感器、掃碼槍等），可通過本設備與 Profibus 總線上的主站設備（如西門子 S7-300/400、ABB AC 800M 等）進行高效的數據交換。

        PCTG-8013在 Profibus 總線側做從站，在 RS485/422/232 串口側支持單發、單收及收發雙向三種工作模式。根據轉換接口的不同，產品細分型號如下：PCTG-8013A（Profibus 轉 RS485）、PCTG-8013B（Profibus 轉 RS422）、PCTG-8013C（Profibus 轉 RS232）。

技術指標

1、串口接口 (RS485/422/232)

        ◆ 串口側支持單收、單發、收發三種工作模式。

        ◆ 報文發送支持定時發送與觸發發送兩種機制。

        ◆ 串口支持波特率：1200、2400、4800、9600、14400、19200、38400、56000、57600、115200、128000、230400、256000 bps。

        ◆ 串口幀格式：支持 7/8 個數據位，無/奇/偶校驗位，1/2 個停止位。

2、Profibus 接口

        ◆ 支持 Profibus DP-V0 從站協議。

        ◆ Profibus數據度：輸入/輸出字節數可設定，最大輸入 244 字節，最大輸出 244 字節，最大輸入+輸出 488 字節。

        ◆ DP傳輸速率：支持 9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3M、6M、12 Mbps。

        ◆ 站點地址：0~126（通過面板旋轉編碼開關設置）。

3、電源接口

        ◆ 物理接口：3P 接線端子。

        ◆ 輸入電壓：DC 7~36V 寬壓輸入，具備防反接、過壓、過流及過熱多重保護功能。

        ◆ 保護功能：防反接、過壓、過流、過熱保護。

        ◆ 功耗：1W。

4、環境指標

        ◆ 工作溫度：-20℃ ~ +70℃。

        ◆ 工作濕度：5%RH ~ 95%RH（25℃時，無凝結）。

5 、機械特性

        ◆ 外形尺寸：112 × 70 × 40 mm。

        ◆ 安裝方式：35mm DIN 標準導軌安裝。

        ◆ 設備重量：約 120g。

6、隔離與防護

        ◆ Profibus 與串口信號間具備 2500Vrms 高速磁耦合隔離保護電路。

        ◆ Profibus 端口、串口及電源端實現三端電氣隔離，各端口均具備 600W 雷擊及浪涌防護能力。

        ◆ 寬壓電源輸入設計，具備防反接、過壓、過流及過熱多重保護功能。

        ◆ 配備 LED 狀態指示燈，便于實時監控設備運行狀態。

        ◆ 內置獨立硬件看門狗，大幅提升系統抗干擾與運行穩定性。
