某船舶設備企業的過濾+紫外線（UV）聯合處理系統，整套設備采用西門子 S7-1500 系列 PLC作為整機主控單元；系統配套多路Modbus協議紫外線消毒燈高壓電源。該系統中采用了北京磐創科技自主研發的PROFINET轉ModbusRTU協議轉換器實現西門子S7-1500 PLC與多路UV高壓電源之間的實時數據采集、參數控制與狀態監控。

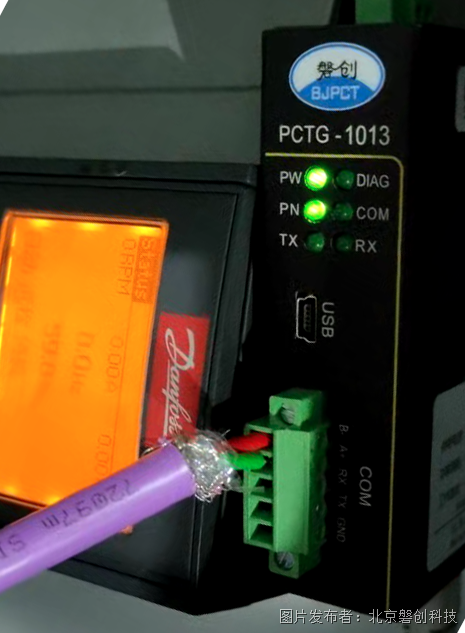

        磐創PCTG-1013工業協議轉換網關功能適配性極強，不僅支持Modbus RTU主站模式，還兼容Modbus從站、RS485/RS232串口自由協議兩種工作模式，可廣泛適配各類工業跨協議對接場景，設備通用性與拓展性突出。

一、系統整體通訊架構

        整套UV壓載水處理控制系統采用三層分層通訊架構，結構清晰、層級分明，布線簡潔、運維便捷。

        1. 上層控制層：核心設備為西門子S7-1500 PLC，通過標準PROFINET總線接入PCTG-1013協議網關，作為系統控制核心，下發控制指令、匯總設備運行數據。

        2. 中間協議轉換層：核心設備為磐創PCTG-1013協議轉換器，承擔核心數據中轉任務，實現PROFINET與Modbus RTU雙向協議解析、數據轉發。

        3. 底層現場設備層：由多路紫外線消毒高壓電源組成，全部通過RS485串口以Modbus RTU總線方式掛載至網關，完成現場設備數據上傳與指令下行執行。

二、系統組態

        項目基于西門子TIA Portal博途軟件完成整套系統組態配置，操作規范、適配性強。

        首先導入磐創PCTG-1013 PN-Modbus主站網關專用GSD文件，完成設備掛載與PROFINET設備地址分配，實現網關總線注冊與系統識別。

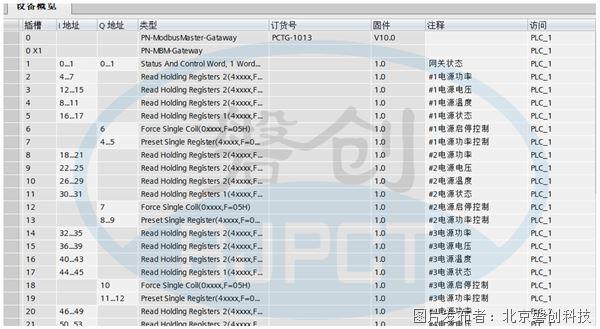

        網關內部預設多組 Modbus 讀寫功能塊，對應 4 路紫外線高壓電源的采集與控制點位，并為每一路設備獨立分配PROFINET輸入、輸出地址，實現點位精準對應、數據互不干擾。點位規劃如下：

         通過該組態方案，S7-1500 PLC可實時采集各路UV高壓電源的運行功率、工作電壓、設備溫度、故障報警狀態等核心參數，同時可遠程下發設備啟停指令、功率調節參數，實現整套紫外線消毒系統的全自動聯動控制、狀態監測、故障預警。

三、結語

        本系統采用的 PCTG-1013工業協議轉換網關，單臺即可滿足最多64 路UV高壓電源全量數據交互需求，簡化布線與硬件架構，有效控制項目整體硬件采購成本。

        該系統已經安裝到各類船舶中的航船舶壓載水處理設備，長期海上復雜工況下運行穩定可靠，故障率低，大幅降低設備后期維護、檢修與運維成本。
