在材料檢測與質量控制的實驗室中，力學性能測試是驗證材料是否符合設計要求的重要環節。高分子材料拉力試驗機作為一種多功能的力學檢測設備，能夠對多種非金屬材料和金屬材料進行拉伸、壓縮、彎曲等試驗，從而獲取材料的應力應變數據。

一、設備概述與適用范圍

高分子材料拉力試驗機主要用于各類材料在不同受力狀態下的力學性能分析。根據原產品文檔的描述，該設備可對土工布、橡膠、塑料、發泡材料、塑膠、薄膜、軟包裝、管材、紡織物、纖維、納米材料、高分子材料、復合材料、合成材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、不銹鋼、鑄件、銅管、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、撕裂、九十度剝離、一百八十度剝離、剪切、粘合力、拔出力、延伸伸長率等多項試驗。這種多用途的設計，使得該機型能夠適應實驗室研究、工礦企業質檢等多種場景的檢測需求。通過對不同材料施加可控的載荷，設備能夠幫助用戶獲取應力應變曲線、屈服強度、斷裂伸長率等關鍵數據，為材料配方優化、工藝改進及質量控制提供科學依據。

二、主機規格與核心組件

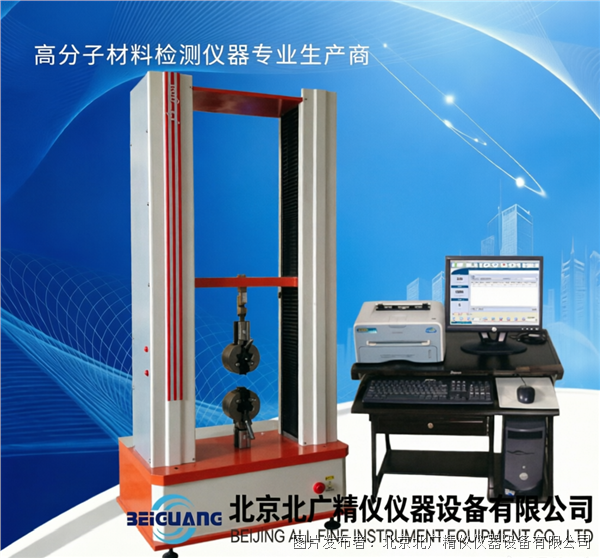

主機是整個拉力試驗機的承載與執行機構，其設計合理性直接影響測試的穩定性和精度。該機型采用雙柱式結構，提供了較大的測試空間和剛性支撐，確保在加載過程中機架變形極小。以下為主機的主要規格說明：

高精度美國傳力力量傳感器，容量為十千牛，力量精度在正負百分之零點五以內。該傳感器能夠將受力信號準確轉換為電信號，為后續數據處理提供可靠來源。

容量分段采用全程七檔，分別為一、二、五、十、二十、五十、一百，配合高精度二十四位模數轉換器，取樣頻率達到二百赫茲。這種設計使得設備在不同量程下均能保持較高的分辨力，用戶可根據試樣預期斷裂力值選擇合適的檔位，從而獲得更細致的測試數據。

動力系統由步進電機、減速機和滾珠絲桿等部件組成。其中，步進驅動器與步進電機配合，提供平穩的動力輸出；德國扭卡特減速機用于減速增矩，確保傳動效率；臺灣ABBA滾珠絲桿將旋轉運動轉化為直線運動，帶動中聯板上下移動。這種傳動鏈具有噪音低、磨損小、定位準的特點。

控制系統采用脈沖指令控制方式，速度控制范圍在零點零一至五百毫米每分鐘之間。中聯板調整具備快速粗調與慢速微調雙重功能，方便操作人員迅速定位夾具位置。測試結束后，橫梁可自動回歸原點并自動儲存數據，減少了人工干預，提升了工作效率。

數據傳輸通過RS232接口完成，實現計算機與主機之間的雙向通信。顯示方式采用UTM107加WIN-XP測試軟件，在計算機屏幕上實時呈現測試過程與結果，界面直觀，操作便捷。

設備還配備了簡潔的全程一檔與精密全程七檔力量線性雙校正系統，允許用戶根據實際需要對力量信號進行多點校準，進一步保證測試值的準確性。

測試空間方面，標準規格下測試寬度約為三百五十毫米，聯板行走空間為九百五十毫米（不含夾具），足以容納大多數標準試樣及部分大尺寸部件。

全程位移測量采用編碼器，分辨率為每轉兩千五百個脈沖，通過四倍頻技術提升精度，位移解析可達零點零零一毫米。編碼器采用線路驅動接口，具有較強的抗干擾能力，確保在復雜電磁環境下仍能穩定工作。

安全裝置是設備可靠運行的保障，包括過載緊急停機裝置、上下行程限定裝置、漏電自動斷電系統以及自動斷點停機功能。這些防護措施能夠在異常情況下迅速切斷電源或停止運動，保護人員與設備的安全。

此外，手控方式還可選配無線遙控裝置或手動操作盒，為特定操作環境提供更多便利。

三、軟件功能與數據分析

高分子材料拉力試驗機的測試軟件是其智能化的核心。該軟件基于Windows XP操作系統運行，具備多項實用功能，以下為詳細介紹：

測試標準模塊化功能：軟件內置了GB、ASTM、DIN、JIS、BS等多種國內外測試標準，用戶可根據試樣類型和應用領域選擇相應的標準規范，無需自行編寫復雜的控制程序。

試品資料管理：用戶可以預先設定所有試品的相關數據，一次輸入后即可永久重復使用。軟件還支持自行增修計算公式，以便測試數據與材料實際性能更加契合，滿足個性化需求。

雙報表編輯：系統提供完全開放式的報表編輯功能，測試者可以根據喜好選擇報表格式。測試程序新增了內建EXCEL報表編輯功能，突破了以往單一專業報表的局限，便于數據的后期統計與共享。

單位動態互換：軟件支持各長度、力量單位的動態切換，力量單位包括噸、千克、牛頓、千牛、克、磅，變形單位包括毫米、厘米、英寸。顯示位數可根據需要調整，適應不同地區的使用習慣。

圖形曲線尺度自動最佳化：該功能可使圖形以最佳尺度顯示，并在測試中實時動態切換曲線視圖。軟件可提供荷重位移、荷重時間、位移時間、應力應變、荷重兩點延伸圖以及多曲線對比等多種圖形，幫助研究人員直觀分析材料變形過程。

數據輸出與存檔：測試結果可以以EXCEL格式的數據形式輸出，方便導入其他分析軟件。測試結束可自動存檔或手動存檔，系統會自動求算出最大力量、上下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x%荷重、斷點荷重X%位移等豐富參數。測試數據可備份保存在任意硬盤分區，防止數據丟失。

多語言支持：軟件支持簡體中文、繁體中文、英文等多種語言隨機切換，滿足國內外用戶的操作需求。

歷史數據演示：軟件具備歷史測試數據演示功能，允許用戶回顧以往測試曲線與結果，進行對比分析或教學展示。

四、測試項目與力學概念

高分子材料拉力試驗機能夠進行多種普通測試和特殊測試項目，以下分類說明：

普通測試項目主要提供常規的顯示值及計算值，包括拉伸應力、拉伸強度、扯斷強度、扯斷伸長率、定伸應力、定應力伸長率、定應力力值、撕裂強度、任意點力值、任意點伸長率、抽出力、粘合力及取峰值計算值、壓力試驗、粘合力剝離力試驗、彎曲試驗、拔出力穿刺力試驗等。這些項目覆蓋了材料在單向受力狀態下的基本響應，是質量檢驗中最常用的指標。

特殊測試項目則涉及更深入的力學概念，幫助理解材料的本構行為：

彈性系數即彈性楊氏模量：定義為同相位的法向應力分量與法向應變之比，它是測定材料剛性之系數，其值越高，表明材料越強韌。

比例限：指荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比例極限。

彈性限：材料所能承受而不呈永久變形之最大應力。

彈性變形：除去荷重后，材料的變形完全消失。

永久變形：除去荷重后，材料仍殘留的變形。

屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，一般以上屈服點作為屈服點。屈服現象表現為荷重超過比例限后與伸長不再成正比，荷重會突降，然后在一段時間內上下起伏，伸長發生較大變化。

屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積所得之商。

彈簧K值：與變形同相位的作用力分量與形變之比。

有效彈性和滯后損失：在拉力機上以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分數，即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分數，即為滯后損失。這些參數對于評估橡膠、彈性體等材料的動態性能具有重要意義。

五、主要技術指標詳解

A.荷重元:10KN區間選配

B.力量解析度:1/10000

C.力量準確度:≤0.5%

D.力量放大倍數:7段自動切換

E.位移解析度:1/1000

F.位移準確度:≤0.5%

G.金屬引伸計解析度:1/1000

H.金屬引伸計準確度:≤0.5%

I.大變形引伸計準確度:±1mm

J.速度范圍:0.01-500mm/min(特殊測試速度亦可依客戶需求定制)

K.行走空間:950mm(不含夾持器、特殊測試空間亦可依客戶需求定制)

L.測試寬度:350mm(特殊測試寬度亦可依客戶需求定制)

M.使用電源:220V 60HZ

N.功率:600W

對上述指標的進一步解讀有助于用戶更好地使用設備。荷重元作為測力核心，支持十千牛區間選配，適應不同力值范圍的測試需求。力量解析度高達一萬分之一，意味著即使在滿量程下也能分辨微小的力值變化。力量準確度不大于正負百分之零點五，保證了測試數據的可信度。七段自動切換的力量放大倍數與全程七檔容量分段相配合，實現了寬范圍內的精細測量。位移解析度為千分之一，結合編碼器的四倍頻技術，實際位移分辨率可達零點零零一毫米，滿足了高精度變形測量的要求。金屬引伸計用于跟蹤試樣標距內的變形，其解析度和準確度均為千分之一，為大變形前的局部應變測量提供了準確數據。大變形引伸計則適用于橡膠等延伸率極高的材料，準確度標注為正負一毫米，符合此類測試的一般要求。速度范圍覆蓋零點零一至五百毫米每分鐘，無論是低速蠕變還是高速拉伸均可實現。行走空間和測試寬度的標準尺寸已能滿足多數試驗，同時支持特殊定制，體現了設備的靈活性。電源要求為二百二十伏六十赫茲，功率為六百瓦，屬于常規實驗室用電配置。

六、配置構成與部件溯源

高分子材料拉力試驗機的性能不僅取決于設計，還與所采用的零部件品質密切相關。根據原文檔的配置清單，該設備的主要部件來源如下：

傳感器來自美國傳力品牌，共計一只，負責力值信號的采集。

滾珠絲桿采用臺灣ABBA品牌，數量為兩根，構成雙柱間的精密傳動部件。

步進驅動器和步進電機均產自浙江納川，各一臺，提供可控的轉速與轉矩。

減速機選用德國扭卡特品牌，一臺，用于匹配電機與絲桿的轉速扭矩。

同步帶來自中國固力特品牌，一根，負責傳動連接。

主板由中國本廠自主研發生產，一塊，作為控制系統的核心載體。

軟件同樣由本廠開發，一份，包含全部測試與控制功能。

夾具為本廠制造，一副，隨機贈送標準拉力夾具，其他夾具需另行選購。

電腦由本廠配套提供，一臺，預裝測試軟件及操作系統。

以上部件的組合，體現了設備在關鍵元器件上采用國際或地區知名品牌，而在系統集成與軟件層面依托本廠技術力量的特點。這樣的配置既保證了基礎性能的穩定，又兼顧了成本效益，為用戶提供了性價比較高的選擇。

七、設備安裝與環境要求

高分子材料拉力試驗機作為精密檢測儀器，對安裝環境有一定要求。首先，設備應放置在穩固的工作臺上或水平地面上，避免震動源干擾，因為外界震動可能影響位移和力值測量的準確性。其次，環境溫度應保持在適宜范圍，通常為室溫條件，避免過高或過低的溫度影響電子元件的正常工作。濕度方面，應防止過度潮濕導致電路短路或金屬部件銹蝕。電源插座必須接地良好，以保障用電安全和防止靜電干擾。設備周圍應預留足夠的空間，便于操作人員進行試樣裝夾、日常維護以及散熱。由于設備功率約為六百瓦，普通實驗室電路即可滿足，但需確保電壓穩定，最好配備穩壓電源，特別是在電網波動較大的地區。此外，電腦部分對防塵和溫度較為敏感，應保持實驗室清潔，定期清理主機內部灰塵，延長設備使用壽命。

八、操作流程與試樣準備

進行拉伸試驗或其他力學測試時，遵循規范的操作流程至關重要。首先，開啟設備總電源，啟動計算機，進入測試軟件界面。根據試樣類型選擇相應的測試標準，并輸入試品資料，如尺寸、編號、試驗溫度等。安裝合適的夾具，對于拉伸試驗通常使用楔形夾具或氣動夾具，確保夾持牢固且不損傷試樣。將試樣兩端分別夾持在上、下夾具中，注意對中，使試樣軸線與拉力方向一致，避免偏載引起數據偏差。設置測試參數，包括加載速度、位移限制、數據采集頻率等。確認安全裝置處于正常狀態后，開始試驗。軟件將自動控制橫梁移動，實時繪制曲線并記錄數據。試驗結束后，設備自動停機，操作人員可取下斷裂的試樣，保存或導出測試報告。在整個過程中，需注意觀察設備運行狀態，如遇異常聲響或數據顯示突變，應立即暫停檢查。對于壓縮、彎曲等其他試驗，需更換對應夾具并調整跨距等參數，但基本流程類似。

九、維護與故障排除

為了保持高分子材料拉力試驗機的良好性能，定期的維護保養必不可少。每日使用后，應清理夾具上的雜物和試樣殘屑，防止異物進入絲杠或導軌。每周檢查滾珠絲桿的潤滑情況，必要時添加專用潤滑脂，保證傳動順暢。每月校準力量傳感器和位移編碼器，可通過標準砝碼或激光干涉儀進行比對，確保測量值準確。定期檢查同步帶的松緊度，過松會導致打滑，影響速度精度。電氣部分應避免頻繁開關機，防止沖擊電流損壞元件。若遇到常見故障，如軟件無法連接設備，首先檢查RS232線纜是否連接牢固，通訊參數是否匹配；若力值顯示不穩定，檢查傳感器接頭是否氧化或受干擾；若橫梁移動卡頓，檢查絲杠是否有異物或潤滑不足。對于復雜故障，建議聯系專業技術人員處理，切勿自行拆卸核心部件，以免造成更大損失。

十、應用案例與行業前景

高分子材料拉力試驗機在眾多行業中發揮著不可替代的作用。在橡膠工業，用于測試輪胎簾布、密封件的拉伸強度和伸長率；在塑料行業，評估管材、板材的彎曲模量和沖擊韌性；在紡織領域，測定纖維、紗線的斷裂強力和延伸性；在電子電器行業，對導線、端子的插拔力和保持力進行檢驗；在汽車制造領域，測試內飾材料、安全帶的力學性能，確保行車安全。隨著新材料技術的不斷發展，諸如石墨烯增強復合材料、生物降解高分子等新型材料不斷涌現，對測試設備提出了更高的要求。未來，拉力試驗機將朝著更高自動化、更智能數據分析、多軸同步加載等方向發展。同時，環保和節能理念的普及也將促使設備制造商優化設計，降低能耗。對于用戶而言，選擇一款性能穩定、功能全面、服務完善的拉力試驗機，將是提升自身研發水平和市場競爭力的關鍵一步。

十一、選購指南與注意事項

面對市場上種類繁多的拉力試驗機，用戶在選購時需綜合考慮多方面因素。首先明確自身測試需求，包括最大試驗力、常用速度范圍、試樣尺寸及形狀，從而確定合適的機型與配置。其次關注設備的精度等級，應與實際測試標準要求相匹配，避免不必要的成本浪費。再次考察供應商的技術實力和售后服務，包括軟件升級支持、校準服務、備件供應等。對于本文所述的高分子材料拉力試驗機，其十千牛的量程適合大多數高分子材料及薄型金屬件的測試，雙柱結構提供了較好的橫向穩定性，電腦控制方式便于數據管理和報告生成。在簽訂合同前，建議實地參觀樣機演示，親自操作體驗軟件界面和硬件性能。同時，了解清楚保修期限和范圍，以及是否提供操作培訓。只有全面評估，才能選購到真正符合需求的設備。

十二、標準與規范遵循

在高分子材料測試領域，遵循統一的標準是保證結果可比性的前提。該拉力試驗機的軟件內置了多項國際標準，如GB、ASTM、DIN、JIS、BS等。這些標準詳細規定了試樣的制備尺寸、試驗速度、數據處理方法等內容。例如，塑料拉伸性能測定通常參照GB/T 1040或ASTM D638，橡膠拉伸則參照GB/T 528或ASTM D412。操作人員在進行測試前，應仔細閱讀相關標準文本，確保試樣制備和環境條件符合要求。軟件中的模塊化選擇可以自動調用對應的計算公式和報告模板，減少人為錯誤。同時，實驗室也可以通過參加能力驗證或實驗室間比對，進一步驗證設備的準確性和操作的規范性。

十三、數據管理與質量控制

現代檢測實驗室對數據完整性和可追溯性有著嚴格要求。高分子材料拉力試驗機的軟件提供了完善的數據管理功能。每次測試的原始數據、曲線、參數設置均可自動存檔，并支持以EXCEL格式導出，便于建立電子檔案。用戶可以在軟件中創建不同級別的賬戶，分配操作權限，防止未經授權的修改或刪除。對于需要長期保存的數據，建議定期備份至外部存儲設備或網絡服務器。在質量控制方面，除了定期校準設備外，還可以使用標準參考物質進行期間核查，監控設備的漂移情況。通過建立設備使用日志，記錄每日運行狀態、維護情況和異常事件，有助于分析設備故障趨勢，提前采取預防措施。這些措施共同構成了實驗室質量管理體系的重要組成部分，確保出具的檢測報告真實、可靠。

十四、技術演進與用戶培訓

隨著計算機技術和傳感器技術的發展，拉力試驗機也在不斷更新換代。早期的機械式拉力機已被電子液壓或伺服電機驅動的設備取代，控制方式從模擬電路發展到全數字脈沖控制。本文所述的機型采用脈沖指令控制方式，代表了當前中端設備的主流技術。未來，集成機器視覺的非接觸應變測量、基于云計算的遠程監控、人工智能輔助數據分析等功能將逐漸普及。對于用戶而言，及時掌握新技術應用是必要的，但基礎操作技能的培養同樣不可忽視。新操作人員應接受系統培訓，內容包括設備原理、軟件操作、安全規程、日常維護等。培訓可采用理論講解與實操演練相結合的方式，考核合格后方可獨立操作。此外，定期組織技術交流會，分享測試經驗和問題解決案例，也有助于提升團隊整體水平。

十五、結語

高分子材料拉力試驗機作為材料力學性能檢測的基礎設備，其技術內涵和應用價值遠不止于簡單的拉伸動作。從主機結構的精密設計到軟件功能的深度開發，從測試標準的嚴格遵循到數據管理的規范嚴謹，每一個環節都影響著最終測試結果的科學性。本文以0至10KN雙柱電腦型設備為例，詳細闡述了其構造、功能、指標及應用，希望能為相關從業人員提供有益的參考。在實際操作中，只有將先進的設備與規范的操作相結合，才能充分發揮儀器的潛能，為材料研發、質量控制和科學研究提供堅實的數據支撐。隨著科技的進步，我們有理由相信，未來的拉力試驗技術將更加智能、高效，為材料科學的發展注入新的活力。
