在現代工業生產與質量控制體系中，材料的力學性能直接決定了最終產品的安全性和可靠性。特別是對于建筑、橋梁、機械制造等領域廣泛使用的金屬材料，其抗拉強度、屈服強度、延伸率等核心指標的測定顯得尤為重要。鑄鐵作為一種典型的脆性材料，其拉伸斷裂行為與塑性金屬存在顯著差異，這對檢測設備的精度、穩定性和控制邏輯提出了更為嚴苛的要求。

一、鑄鐵材料力學性能檢測的特殊性與設備選型邏輯

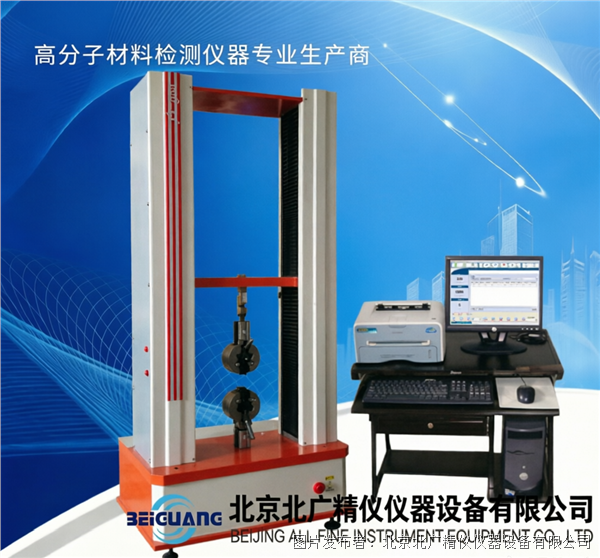

在探討鑄鐵拉力強度試驗機BWN-10KN的具體參數之前，我們首先需要理解為何鑄鐵檢測需要特定的設備配置。鑄鐵（包括灰鑄鐵、球墨鑄鐵等）在拉伸試驗中表現出明顯的脆性斷裂特征，即斷裂前無明顯塑性變形，斷裂過程迅速。這意味著試驗機必須具備極高的數據采樣頻率，以捕捉斷裂瞬間的最大力值（Fm）和斷裂點坐標，否則極易因數據丟失導致測試結果偏低。

此外，鑄鐵試樣的加工精度（如平行長度、標距、過渡圓弧）對測試結果影響極大。因此，試驗機的夾具同軸度、力值傳感器的線性度以及整機剛度都必須達到一定標準。BWN-10KN型號的設計初衷，正是為了滿足這類高精度、高動態響應的測試需求，其適用范圍不僅限于鑄鐵，還涵蓋了各類金屬板材、棒材以及高分子復合材料的綜合力學性能評估。

二、核心規格與技術參數

主機規格與技術指標：

• 設備型號：BWN-10KN。

• 傳感器配置：采用高精度傳感器，量程為10KN。

• 力量精度：在滿量程范圍內，力量測量精度控制在±0.5%以內。

• 容量分段：具備全程七檔自動切換功能，檔位包括× 1，× 2，× 5，× 10，× 20，× 50，× 100。

• 數據采樣：采用高精度24 bits A/D轉換器，取樣頻率高達200Hz，確保數據不丟失。

• 控制方式：采用Pulse Command控制方式，實現精準的閉環控制。

• 速度控制范圍：0.01~500 mm/min，滿足不同材料的速率敏感性測試需求。

• 測試空間：

  • 測試寬度：約350 mm（標準規格）。

  • 聯板行走空間：950 mm（不含夾具，標準規格）。

• 位移測量：

  • 編碼器規格：2500 P/R，通過四倍頻技術提升精度。

  • 位移解析度：0.001mm。

  • 抗干擾能力：采用LINE DRIVE編碼器，具備強抗干擾能力。

• 顯示與操作：配備測試軟件計算機屏幕顯示系統（UTM107+WIN-XP測試軟件）。

• 校正系統：具備簡潔的全程一檔與精密全程七檔力量線性雙校正系統。

• 安全保護：集成過載緊急停機裝置、上下行程限定裝置、漏電自動斷電系統及自動斷點停機功能。

三、控制系統架構與硬件配置深度解析

鑄鐵拉力強度試驗機BWN-10KN的卓越性能，很大程度上得益于其底層控制系統的硬件選型與架構設計。該設備摒棄了傳統的單片機控制方案，轉而采用更為先進的ARM+CPLD處理器平臺，這為設備的高速運算和精準控制提供了堅實的物理基礎。

1. 核心處理單元
控制系統以高達72MHz主頻的ARM Cortex-M3處理器為核心，配合CPLD（復雜可編程邏輯器件）協同工作。這種架構賦予了設備強大的實時運算能力和邏輯控制能力。在處理復雜的PID（比例-積分-微分）閉環控制算法時，能夠實現微秒級的響應速度，有效避免了試驗過程中可能出現的“飛車”現象，確保了試驗人員的安全。

2. 數據采集與通信
在數據采集方面，設備具備6通道同步數據采集能力，包含3個模擬通道和3個數字通道。其通頻帶不低于20Hz，采樣分辨力大于300,000碼。這種高帶寬、高分辨率的采集能力，使得設備能夠真實還原材料在受力過程中的每一個微小變化。
在通信方式上，控制器與上位機（電腦）采用USB2.0通訊協議。相比傳統的RS232接口，USB2.0具備更高的傳輸速率和更強的抗干擾能力，確保在強電磁干擾環境下，數據傳輸依然穩定可靠，且方便連接臺式電腦或便攜式筆記本電腦。

3. 機械傳動與執行機構
設備的機械部分配置直接決定了其使用壽命和測試精度。根據配置清單，該設備在關鍵傳動部件上選用了國際知名品牌：

• 傳感器：選用美國傳力（Transcell）品牌，確保了力值測量的源頭準確性。

• 傳動部件：采用臺灣ABBA品牌的滾珠絲桿，配合德國扭卡特（Torskat）減速機和浙江納川的步進驅動系統。這套組合保證了傳動的平穩性、低噪音以及高重復定位精度，使得中聯板的調整具備快速粗調與慢速微調的雙重功能，極大地方便了試樣的裝夾與對中。

四、軟件功能體系與人機交互體驗

一套優秀的硬件設備必須搭配功能強大的軟件系統才能發揮最大效能。BWN-10KN配套的DEPEX3.0萬能材料試驗機軟件，基于VC++開發，不僅運行速度快、資源占用率低，而且在功能設計上充分考慮了用戶的實際操作習慣。

1. 多模式控制與自動化測試
軟件支持定速度、定位移、定荷重（可設定保持時間）、定荷重增率、定應力增率等多種控制模式。這種多階控制模式的靈活性，使得軟件能夠滿足從簡單的拉伸測試到復雜的蠕變、松弛等特殊測試要求。測試結束后，系統可自動回歸原點并自動儲存數據，減少了人工干預，提高了測試效率。

2. 圖形化數據分析與可視化
軟件具備強大的圖形處理能力。它支持荷重-位移、荷重-時間、位移-時間、應力-應變等多種曲線的實時動態顯示。特別值得一提的是，軟件支持多曲線對比功能，用戶可以將不同批次、不同材質的測試曲線疊加顯示，直觀地分析材料性能的差異。
在曲線分析過程中，軟件提供遍歷、縮放、平移等工具，用戶可以精確查看任意時刻的力值、變形量等數據。對于鑄鐵等脆性材料的測試，這種高精度的曲線回放功能對于確定斷裂點位置至關重要。

3. 開放式報表與數據管理
數據的輸出與管理是試驗流程的最后一步，也是出具檢測報告的關鍵。軟件提供完全開放式的報表編輯功能，用戶可以根據自身需求自定義報表格式。同時，軟件內置EXCEL報表編輯功能，支持將測試結果以Excel格式導出，方便用戶進行二次數據處理。
在數據存儲方面，軟件采用數據庫管理方式，自動保存所有試驗數據和曲線。用戶可根據文件名、日期、方案等條件進行快速查詢和復查，確保了數據的可追溯性。

五、可執行的測試項目與行業應用范圍

鑄鐵拉力強度試驗機BWN-10KN的應用領域非常廣泛，其測試項目涵蓋了從常規力學性能到特殊物理指標的多個維度。根據設備功能清單，其主要可執行以下測試：

1. 普通測試項目

• 拉伸類：拉伸應力、拉伸強度、扯斷強度、扯斷伸長率、定伸應力、定應力伸長率、定應力力值。

• 破壞類：撕裂強度、任意點力值、任意點伸長率、抽出力、粘合力及取峰值計算值。

• 其他力學性能：壓力試驗、粘合力剝離力試驗（90°剝離、180°剝離）、彎曲試驗、拔出力穿刺力試驗。

2. 特殊測試項目與高級計算指標
除了常規項目，設備還能通過軟件算法計算出一系列反映材料本質特性的高級指標：

• 剛性與強度指標：彈性系數（楊氏模量）、比例限、彈性限、屈服點（上、下屈服）、屈服強度。

• 變形與恢復特性：彈性變形、永久變形、彈簧K值、有效彈性和滯后損失。

• 綜合力學參數：抗壓強度、任意點定伸長強度、任意點定負荷延伸、延伸率、剝離區間大值/小值/平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重等。

這些豐富的測試項目使得該設備不僅適用于汽車零部件、橡膠塑料、薄膜包裝、紡織纖維、電線電纜等非金屬材料的檢測，同樣適用于彈簧鋼、不銹鋼、銅管、合金材料等金屬材料的力學性能評估。

六、設備校準、維護與操作規范

為了保證測試數據的長期準確性和有效性，正確的設備校準與日常維護是必不可少的環節。BWN-10KN設備提供了完善的校準功能，允許用戶對力值、位移、大變形等關鍵傳感器進行定期標定。

1. 傳感器校準流程

• 力傳感器校準：用戶需準備標準砝碼或測力儀。在軟件界面選擇【重新校準】，輸入標準值點（第一點默認為0），通過電機帶動橫梁運行，在到達標準值時點擊【讀數據】記錄。完成所有點的采集后，點擊【保存系數】并重新聯機即可生效。

• 位移與大變形校準：原理與力值校準類似，需輸入標準位移值，控制橫梁移動至指定位置進行數據讀取與系數更新。

2. 日常操作注意事項

• 開機順序：先開啟主機電源，待系統自檢完成后，再開啟電腦并運行測試軟件。

• 試樣裝夾：根據試樣尺寸調整橫梁位置，正確裝夾試樣，確保試樣軸線與夾具中心線重合，避免偏心受力。

• 引伸計使用：若需測量彈性模量或規定非比例延伸強度，需正確安裝引伸計。在試驗達到屈服階段或規定變形量后，應及時取下引伸計，防止損壞。

• 關機順序：試驗結束后，應先卸下試樣，將橫梁降至安全位置，然后在軟件中點擊脫機，關閉主機電源，最后關閉電腦。
