一、行業背景與設備概述

在現代橡膠與塑料制品的工業生產鏈中，硫化或熱壓成型環節是決定最終產品物理性能與幾何精度的關鍵步驟。隨著汽車零部件、電子絕緣件、密封材料以及各類工程塑料制品需求的日益增長，對成型設備的穩定性、控制精度以及作業效率提出了更為嚴格的要求。成型設備不僅需要提供穩定可控的壓力傳遞，更需要配合精確的溫度控制系統，以確保材料在特定的熱力耦合條件下完成交聯或塑化過程。

針對上述工業需求，各類平板硫化機應運而生，并在長期的工程實踐中演化出了多種結構形式。其中，四柱式結構因其導向精度高、剛性好、維護簡便以及適應性強等特點，成為了實驗室研發與中小批量生產場景中的主流選擇。這種結構通過四根立柱將上下橫梁牢固連接，形成一個封閉的力系框架，能夠有效抵抗工作時的張力，保證活動橫梁在柱塞驅動下垂直運行，從而確保模具受力均勻，延長模具使用壽命。

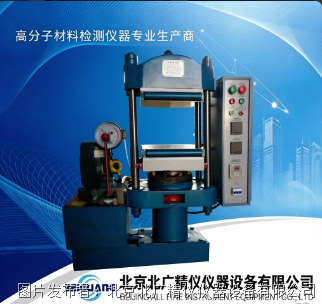

四柱式硫化機BG?8017正是基于這一經典結構設計的一款通用型壓制設備。該設備主要適用于壓制各種模壓制品，如橡膠雜件、塑料制品以及薄片材料的熱壓成型。其設計融合了機械、電氣與液壓傳動技術，整機采用下壓式（向上頂壓）的壓制型式，分為主機、油箱和電控箱三個獨立而又協同工作的部分。主機部分包含柱塞、油缸、固定平板和活動平板等核心承力部件，構成了設備的主體框架；油箱部分集成油泵、管道與閥門，負責提供穩定的壓力源；電控箱則集成了邏輯控制、溫度調節與安全保護單元，實現了從壓制到硫化的全過程自動化管理。四柱式硫化機BG?8017的推出，旨在為材料研發、工藝驗證以及小規模生產提供一個穩定、可靠的熱壓成型解決方案。

二、核心性能參數

1. 公稱合模力：0.25MN

2. 工作液最大壓力：14.0MPa

3. 柱塞最大行程：250mm

4. 熱板面積：350×350 （mm）

5. 柱塞直徑：φ152mm

6. 工作層數：雙層

7. 熱板間距：125mm

8. 熱板加熱功率：2.7KW

9. 總加熱功率：7.6KW

10. 熱板工作溫度：0--200 ℃

11. 油泵電機功率：2.2KW

12. 加熱方式：電加熱

13. 重量：600Kg

三、機械結構與傳動系統

四柱式硫化機BG?8017的機械構造，可以發現其設計核心在于力的生成、傳遞與導向。整機采用四柱式整體結構，這種結構形式在工業壓力機領域有著悠久的應用歷史，其優勢在于能夠提供良好的抗偏載能力和運行平穩性。

設備的主機部分是承載機械負荷的“骨骼”。它由四根立柱將上橫梁與下橫梁牢固連接，形成一個封閉的力系框架。在下橫梁內部安裝有油缸，油缸中配合有柱塞。當液壓油在油泵的驅動下進入油缸時，柱塞受到向上的推力，帶動活動平板沿四根立柱垂直上升，從而實現對模具的閉合與加壓。這種下壓式（實際為工作臺向上頂壓）的結構設計，使得設備重心更低，運行更加平穩，同時也便于操作人員放置和取出模具。

活動平板的導向精度直接決定了模具的使用壽命和制品的精度。BG?8017利用四根立柱作為導軌，配合精密加工的滑塊，確保了活動平板在250mm的最大行程內運行無偏擺。250mm的行程設計兼顧了不同厚度模具的安裝需求以及薄片制品的快速開合模要求。同時，設備的工作層數設計為雙層，這意味著在一次壓制周期內，可以同時在兩層熱板上放置模具進行硫化，這對于需要進行配方對比實驗或提高特定產品的生產效率具有顯著意義。

柱塞作為連接液壓系統與機械動作的關鍵部件，其直徑大小直接影響了設備的輸出壓力。BG?8017的柱塞直徑為φ152mm，在14.0MPa的工作液最大壓力驅動下，能夠產生0.25MN（即25噸）的公稱合模力。這一噸位級別的設備屬于中小型實驗室硫化機，非常適合高校、科研院所以及企業質檢部門使用，既能滿足常規橡膠試片的制備，也能壓制小型的工業密封件或絕緣墊片。

四、液壓系統與動力傳輸

液壓系統是四柱式硫化機BG?8017的“血液循環系統”，負責將電動機的機械能轉化為液體的壓力能，進而驅動柱塞完成各種動作。該系統的穩定性與可靠性直接決定了設備的壓制精度和長期運行的故障率。

設備的液壓動力源由油泵和電動機組成。電動機帶動油泵旋轉，將機械能轉化為液壓油的壓力能。根據技術參數，油泵電機功率為2.2KW，這一功率配置足以驅動油泵在14.0MPa的最大工作壓力下穩定運行。液壓系統通過管道和閥門將壓力油輸送到主油缸，控制閥門的啟閉可以實現活動平板的上升、停止、下降以及保壓等動作。

在壓制過程中，當模具接觸并開始壓縮橡膠或塑料材料時，系統壓力會逐漸升高。BG?8017的液壓系統設計能夠確保在達到設定壓力后，維持系統的穩定，防止因內泄導致的壓力下降。這對于保證橡膠制品的致密性和尺寸精度至關重要。此外，液壓系統中通常還設有溢流閥，用于限制系統的最高壓力，防止因誤操作或負載過大導致設備過載，從而保護主機結構不受損壞。

與機械傳動或氣動傳動相比，液壓傳動在中小型硫化機中具有不可替代的優勢。首先，液壓傳動能夠實現無級調速，使得活動平板的運行速度可以根據工藝要求進行調整，例如在快降階段提高速度以節省時間，在慢壓階段降低速度以保護模具。其次，液壓系統具有過載保護功能，當電動機過載時能自動切斷電源，這為設備的長期連續運行提供了安全保障。最后，液壓油本身具有一定的吸振能力，能夠吸收壓制過程中產生的沖擊，使得設備運行更加平穩，減少對安裝基礎的要求。

五、加熱系統與溫度控制

對于橡膠硫化和塑料熱壓成型而言，溫度是引發化學反應（交聯）或物理狀態改變（熔融、流動）的核心要素。四柱式硫化夾BG?8017的加熱系統設計，旨在提供一個均勻、穩定且可控的熱環境。

設備采用電加熱方式，這是目前實驗室和中小型生產設備中最常見的加熱方式。電加熱具有熱效率高、控制精度高、清潔無污染以及維護簡便等優點。根據技術參數，設備的總加熱功率為7.6KW，其中熱板加熱功率為2.7KW。多路加熱管分布在熱板內部，通過熱傳導將熱量傳遞給模具和內部的膠料。

溫度控制的精度直接決定了硫化反應的速率和最終產品的性能。BG?8017配備了自動控溫儀，該儀表能夠對加熱過程進行精確的邏輯控制。操作人員可以在控溫儀上設定所需的硫化溫度（0--200 ℃范圍內任意調節），當熱板溫度達到設定值時，儀表會自動切斷加熱電源或進入PID調節模式，使電路自動保持恒溫。這種自動化的溫控方式，避免了人工監控的繁瑣和誤差，確保了每一批次產品的硫化條件一致。

雙層結構的加熱設計對溫度均勻性提出了更高的要求。BG?8017的熱板面積為350×350mm，這一尺寸足以容納多組小型模具或單個較大的試片。熱板間距為125mm，這個距離既保證了模具安裝的便利性，也確保了熱板能夠對模具進行充分的熱傳導。在實際操作中，良好的溫度均勻性可以防止橡膠制品出現欠硫（溫度不足導致反應不完全）或過硫（溫度過高導致性能下降）的現象，從而保證產品的物理機械性能達標。

六、電氣控制與安全保護

電氣控制系統是四柱式硫化機BG?8017的“大腦”，它將機械動作、液壓動力和加熱功能整合在一起，實現了一個完整的自動化工作循環。該設備的電控箱集成了按鈕開關、磁力啟動器、計時器、制動控溫儀以及過載保護器等多種電氣元件，構成了一個功能完備的控制中心。

設備的操作邏輯設計簡潔直觀。操作人員通過按鈕開關可以控制電動機的啟動與停止，通過磁力啟動器控制油泵電機的運轉。在壓制過程中，計時器發揮著重要作用。當模具閉合并達到設定壓力后，操作人員啟動計時器，設備將在設定的時間內保持壓力和溫度。當達到設定的硫化時間后，系統會自動報警，提示操作人員可以進行開模操作。這一功能不僅提高了工作效率，更重要的是保證了硫化時間的準確性，因為硫化時間是影響橡膠交聯密度的關鍵變量之一。

安全保護是電氣系統設計的重中之重。BG?8017配備了多重安全保護機制。首先，過載保護器能夠在電動機負載過大時自動切斷電源，防止電機燒毀。其次，液壓系統的溢流閥與電氣系統的熱繼電器協同工作，構成了雙重保護。此外，設備的電路設計考慮了短路保護和漏電保護，確保操作人員的人身安全。制動控溫儀不僅負責溫度控制，還具備超溫報警功能，當溫度傳感器檢測到異常高溫時，會立即切斷加熱回路，防止發生火災或設備損壞事故。

七、設備安裝與調試規范

為了確保四柱式硫化機BG?8017能夠長期穩定運行，并獲得準確的壓制效果，正確的安裝與調試是必不可少的初始環節。這一過程不僅涉及設備的物理安置，更包括液壓油的加注、電氣連接的檢查以及空載試運行。

在安裝環境的選擇上，設備應放置在通風良好、無強烈震動、無腐蝕性氣體的室內環境中。由于設備涉及高溫（熱板最高200℃）和高壓（液壓系統14.0MPa），必須確保周圍留有足夠的散熱空間和操作維護空間。地面應平整且具備一定的承重能力，因為設備自重達到600Kg，加上模具和操作人員的重量，需要堅固的基礎來支撐。

液壓油的加注是安裝過程中的關鍵步驟。用戶需要向油箱中加注清潔的抗磨液壓油，油位應保持在油窗的中間位置。首次使用前，應檢查油泵和管道連接處是否有滲漏現象。啟動電動機后，應觀察油泵的運轉聲音是否正常，有無異常噪音或振動。若發現異常，應立即停機檢查。

空載調試是驗證設備性能的重要手段。在不安裝模具的情況下，進行多次升降活動平板的操作，檢查柱塞運行是否平穩，有無卡滯現象，限位開關是否靈敏可靠。同時，應檢查加熱系統是否正常工作，控溫儀顯示的溫度是否與熱板實際溫度相符（可使用表面溫度計校驗）。通過這一系列的調試步驟，可以及時發現并排除潛在故障，確保設備進入正式工作狀態后的可靠性。

八、操作流程與維護保養

規范的操作流程是保證產品質量和延長設備壽命的前提。四柱式硫化機BG?8017的操作通常遵循以下步驟：首先，接通電源，啟動電動機，預熱液壓系統；其次，將模具放置在下熱板上，加入稱量好的膠料或塑料原料；然后，按下啟動按鈕，活動平板在液壓驅動下上升，直至模具閉合，壓力表顯示壓力達到設定值；接著，啟動計時器，開始硫化計時，期間設備自動保持恒溫恒壓；最后，當計時結束，蜂鳴器報警，操作人員按下下降按鈕，取出模具，完成一個工作循環。

日常維護保養對于保持設備精度至關重要。每次工作結束后，應及時清理熱板表面和模具上的殘留物，防止腐蝕熱板或影響下次壓制的平整度。定期檢查液壓油的清潔度，若發現油液變質或污染，應及時更換。定期檢查電氣線路的連接是否牢固，特別是加熱管的接線端子，防止因接觸不良導致發熱燒毀。此外，應定期對柱塞的密封圈進行檢查，若發現漏油跡象，應及時更換，以保證液壓系統的密封性能。

九、故障排查與技術支持

在長期的使用過程中，設備可能會出現一些常見的故障現象。掌握基本的故障排查方法，有助于快速恢復生產。例如，若設備無法啟動，應首先檢查電源連接是否正常，保險絲是否熔斷，急停按鈕是否復位；若壓力不足，應檢查液壓油是否不足，溢流閥設定壓力是否過低，或油泵是否磨損；若溫度失控，應檢查加熱管是否燒斷，溫控儀參數設置是否正確，或熱電偶是否接觸不良。

正規的設備供應商通常會提供完善的技術支持服務。用戶在購買設備時，應索要詳細的產品使用說明書和合格證。對于復雜的電氣或液壓故障，建議聯系專業技術人員進行維修，切勿自行拆卸，以免造成更大的損失或引發安全事故。通常，設備會提供一定期限的保修服務，并承諾終身維修和技術咨詢，確保用戶在使用過程中無后顧之憂。

十、總結

綜上所述，四柱式硫化機BG?8017是一款結構經典、功能實用、性能穩定的模壓成型設備。它通過四柱式框架結構保證了運行的剛性和導向精度，通過液壓系統提供了穩定可控的壓力源，通過電加熱和自動控溫系統實現了精確的溫度管理，再配合完善的電氣控制與安全保護，構成了一個完整的熱壓成型解決方案。

該設備的雙層設計提高了實驗效率和特定生產能力，25噸的合模力和350×350mm的熱板面積使其具有廣泛的適用性，能夠滿足絕大多數橡膠和塑料試片及小型制品的壓制需求。對于從事高分子材料研發、質量檢測以及小批量生產的企業和機構而言，選擇這樣一款配置合理、操作簡便的設備，是確保工藝驗證準確性和產品一致性的基礎保障。
