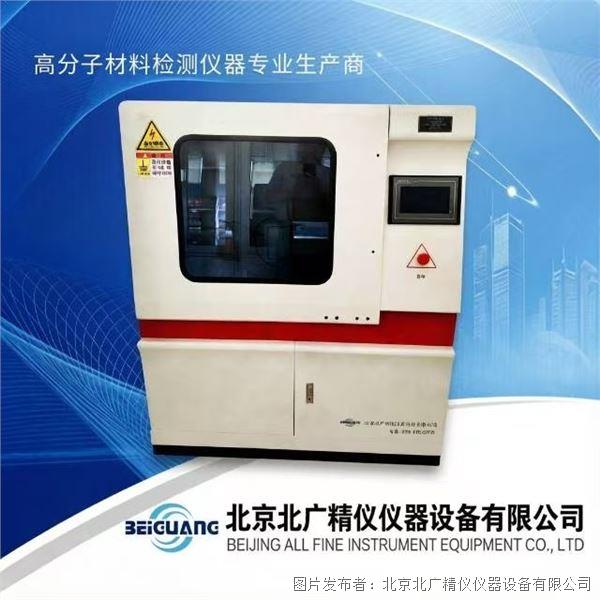

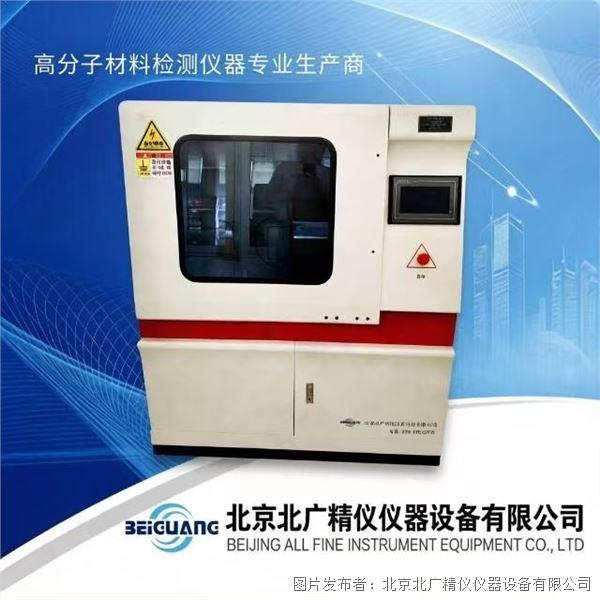

北廣精儀GB/T1411-2002三防漆耐電弧試驗儀BDH-20KV

北京北廣精儀儀器設備有限公司

2026/6/25 11:40:27

產品簡介：

應用于電機、電器和家用電器等行業的電工用塑料、樹脂膠和絕緣漆等絕緣材料的耐電弧性能評定主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣油、絕緣漆、紙板等介質的耐電弧性能測試.

產品分類：

儀器儀表分析測試儀表測量儀器

品牌：

北廣精儀

產品介紹

一、引言

在印制電路板（PCB）制造與電子元器件封裝領域，三防漆（Conformal Coating）作為一道關鍵的防護工序，承擔著防潮、防鹽霧、防霉菌及絕緣保護的重要作用。然而，電子設備在實際服役過程中，除了面臨濕熱、腐蝕等環境挑戰外，還可能遭遇高電壓電弧放電的沖擊。這種高電壓、小電流的電弧放電現象，極易導致三防漆涂層發生熱分解、碳化，進而形成導電通道，引發短路、漏電甚至設備失效等嚴重安全事故。

為了科學評價三防漆及其基材的耐電弧性能，我國制定了GB/T 1411-2002《干固體絕緣材料耐高電壓、小電流電弧放電的試驗》標準。該標準等同采用IEC 61621:1997國際標準，是目前行業內公認的耐電弧性能測試基準。基于這一標準研制的BDH-20KV型耐電弧試驗儀，專為三防漆、絕緣漆、樹脂膠及各類固體絕緣材料的耐電弧性能評估而設計，為電子制造、電機電器及航空航天等行業提供了可靠的檢測手段。

本文旨在結合GB/T 1411-2002標準要求與BDH-20KV設備的技術特性，全面解析該試驗儀的工作原理、結構設計、操作流程及應用價值。希望通過詳實的技術闡述，為相關行業的質檢人員、研發工程師及實驗室管理者提供一份具備參考價值的專業資料，助力提升電子產品的絕緣防護水平。

二、標準依據與測試原理

BDH-20KV試驗儀的設計與制造嚴格遵循GB/T 1411-2002標準，其測試原理基于對材料在高壓電弧作用下的耐受能力進行量化評估。

1. 標準適用范圍

GB/T 1411-2002標準規定了干固體絕緣材料在暴露于高電壓、小電流電弧放電時的耐受能力測試方法。該標準適用于三防漆、塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣油、紙板等各類固體絕緣材料。通過模擬實際使用中可能遇到的電弧放電環境，比較不同材料在局部熱和化學分解方面的差異，從而為材料選型、質量控制及工藝改進提供數據支持。

2. 測試原理概述

耐電弧測試的核心在于模擬高電壓、小電流電弧對材料表面的反復轟擊。測試過程中，電極在試樣表面產生電弧，電弧的能量逐級增加，從最初的間歇式小電流電弧逐漸過渡到連續的大電流電弧。電弧放電會引起材料表面的局部加熱、氧化、分解甚至碳化，最終形成導電通道，導致材料失效。

根據標準定義，材料失效有三種判定情況：一是試樣內形成導電通道；二是電弧引起材料燃燒且在電弧切斷后繼續燃燒；三是電弧完全熄滅且無法重新點燃。從試驗開始到材料失效的總時間（秒），即為該材料的耐電弧時間，用于評價其耐電弧性能。

3. 測試程序的階段性特征

GB/T 1411-2002標準將測試過程分為七個階段，每個階段持續60秒，電弧電流的波形和幅值按規律變化。前三個階段為間歇電弧，后四個階段為連續電弧，具體參數如下：

第一階段（1/8-10）：電流10mA，通斷時間為1/8秒通、7/8秒斷，總時間60秒。

第二階段（1/4-10）：電流10mA，通斷時間為1/4秒通、3/4秒斷，總時間120秒。

第三階段（1/2-10）：電流10mA，通斷時間為1/2秒通、1/2秒斷，總時間180秒。

第四階段（10）：電流10mA，連續電弧，總時間240秒。

第五階段（20）：電流20mA，連續電弧，總時間300秒。

第六階段（30）：電流30mA，連續電弧，總時間360秒。

第七階段（40）：電流40mA，連續電弧，總時間420秒。

這種逐級增加的嚴酷程度設計，能夠更真實地模擬材料在實際使用中遇到的不同強度的電弧沖擊，使測試結果更具參考價值。

三、設備核心設計與技術架構

BDH-20KV試驗儀采用觸摸屏控制與高壓發生技術相結合的設計，確保測試過程的自動化、安全性與準確性。

1. 高壓發生系統

設備的核心部件為2萬伏高壓發生器，能夠將輸入的交流220V電壓升壓至0-20KV的可調輸出。高壓發生器的設計符合標準要求，額定次級電壓（開路）為15KV，額定次級電流（短路）為60mA，線路頻率范圍為48Hz-62Hz。通過可變比自耦變壓器調節輸入電壓，可實現試驗電壓的精確控制，電壓控制誤差優于2%。

2. 電極系統設計

電極系統是決定測試準確性的關鍵部件。BDH-20KV配備了兩套試驗電極：一套為鎢鋼電極，尺寸為2.4mm×70mm，符合GB/T 1411-2002標準中對電極直徑2.4mm±0.05mm的要求；另一套為不銹鋼板狀電極，尺寸為25.4mm×12.7mm×0.15mm，適用于不同測試需求。電極配置角為110度，電極間距離可在0-6.35mm范圍內調節，滿足標準中6.35mm±0.1mm的間距要求。

電極的重量設計為50g，確保對試樣施加0.5±0.05N的壓力，符合標準對電極壓力的規定。電極表面經過研磨拋光，形成與軸線夾角30°±1°的平橢圓面，保證電弧的穩定產生。

3. 控制與保護系統

設備采用觸摸屏作為人機交互界面，操作直觀便捷。控制系統具備以下功能：

試驗電流可選：10mA、20mA、30mA、40mA，覆蓋標準要求的全部電流等級。
電弧通斷時間精確控制：誤差<5ms，確保間歇電弧的周期準確性。
電流控制精度：優于±10%，電流測試精度優于±1.5%，保證測試數據的可靠性。

安全保護系統是設備的重要組成部分，包括過流保護、短路保護、安全門開啟保護及軟件誤操作保護等多重防護措施。當設備出現過流、短路或安全門打開時，系統會立即切斷高壓輸出，保障操作人員的安全。

4. 試驗箱體設計

試驗箱體采用不通風的密閉結構，尺寸不小于300mm×150mm×100mm，符合標準對試驗環境的要求。箱體正面設有觀察窗，方便操作人員在不打開箱門的情況下觀察電弧放電情況。箱體頂部設有排氣裝置，可在試驗過程中排出煙霧或氣體，避免有害氣體積聚。

四、性能參數

本章節所列參數為BDH-20KV試驗儀的核心技術指標，供用戶選型、驗收及期間核查參考。

輸入電壓：交流220V

輸出電壓：交流0-20KV

電器容量：2KVA

試驗方式：間歇電弧，連續電弧

試驗電流：10MA-20MA-30MA-40MA可選

試驗電壓控制誤差：優于2%

電弧通斷時間誤差：<5ms

試驗電壓連續可調：0-20KV

電流控制精度：優于±10%

電流測試精度：優于±1.5%

電極對試樣壓力：0.5±0.05N

電極規格：不銹鋼板狀電極25.4mm×12.7mm×0.15mm

鎢鋼電極2.4mm×70mm

電極配置角：110度

電極重量：50G

五、試樣制備與試驗流程

規范的操作流程是保證測試結果準確性的前提，以下是BDH-20KV試驗儀的標準操作步驟。

1. 試樣制備

根據GB/T 1411-2002標準，試樣制備應遵循以下要求：

試樣厚度：標準厚度為3mm±0.1mm，使用其他厚度時應予以報告。
試樣尺寸：應保證試驗在平坦表面上進行，電極距離試樣邊緣不少于6mm，距離先前試驗過的位置不少于12mm。
試樣處理：試驗前應清除試樣表面的粉塵、濕氣和指印等污染物，可采用合適的方法進行清洗和干燥。
對于三防漆試樣，應將其均勻涂覆在基板表面，厚度符合產品規范要求，并在標準條件下固化完全。

2. 條件處理

除另有規定外，試樣應在23℃±2℃、相對濕度50%±5%的標準大氣中至少暴露24小時，以達到平衡狀態。對于吸濕性較強的三防漆材料，可適當延長處理時間，確保測試結果的穩定性。

3. 設備校準

正式試驗前，需對設備進行校準：

開路工作電壓校準：在無負載情況下，調節電壓至12.5KV，用精度0.5%的電壓表測量次級電壓，確保符合要求。
次級電流校準：將電極置于陶瓷塊上，調節電極間距至6.35mm，施加電壓并調節電流至10mA、20mA、30mA、40mA，用精度±5%的毫安表驗證電流準確性。

4. 試驗操作步驟

將制備好的試樣固定在電極裝置上，調節電極間距至6.35mm±0.1mm，確保電極以0.5±0.05N的壓力靜置于試樣表面。
關閉試驗箱門，確認安全門處于閉合狀態。
在觸摸屏上選擇試驗參數：電流等級、試驗方式等。
啟動試驗，設備將自動按照設定的程序進行電弧放電測試。
觀察電弧放電情況，記錄試驗過程中的異常現象，如燃燒、軟化、碳化等。
當材料發生失效時，設備會自動切斷電弧電流并停止計時，記錄失效時間。
試驗結束后，打開排氣裝置排出箱內煙霧，取出試樣，清理試驗區域。

5. 數據處理與報告

根據標準要求，每種材料的試樣至少進行5次試驗，記錄每次試驗的失效時間。試驗結果以中值、最小值和最大值表示，同時報告觀察到的特殊現象，如燃燒、軟化等。

六、三防漆耐電弧性能的影響因素

三防漆的耐電弧性能受多種因素影響，了解這些因素有助于提高產品的絕緣性能。

1. 材料成分與配方

三防漆的主要成分包括樹脂基體、固化劑、稀釋劑及添加劑等。不同樹脂體系的耐電弧性能差異顯著，如環氧樹脂、聚氨酯、有機硅等，其分子結構和熱穩定性決定了材料在電弧作用下的表現。一般來說，含有芳環結構或硅元素的樹脂具有更好的耐電弧性能。

2. 涂層厚度

涂層厚度是影響耐電弧性能的重要因素。過薄的涂層可能無法提供足夠的絕緣保護，電弧容易擊穿涂層到達基材；而過厚的涂層則可能導致內應力增加，出現裂紋或剝落，降低絕緣性能。因此，應根據產品要求選擇合適厚度的三防漆涂層。

3. 固化程度

三防漆的固化程度直接影響其耐電弧性能。固化不完全的涂層含有未反應的基團和低分子物質，在電弧作用下更容易發生分解和碳化。因此，應嚴格控制固化溫度和時間，確保涂層完全固化。

4. 環境因素

環境中的溫度、濕度、污染等因素會影響三防漆的耐電弧性能。高溫會加速材料的熱老化，降低絕緣性能；高濕度會使材料吸濕，增加導電性；污染物中的離子成分會形成導電通道，加速電弧的發展。因此，在實際應用中，應考慮環境因素對三防漆性能的影響。

七、設備維護與故障排除

為了保證BDH-20KV試驗儀的長期穩定運行，需要定期進行維護和保養。

1. 日常維護

每次試驗后，用不起毛的紙巾蘸取丙酮或乙醇清洗電極，去除表面的燃燒產物和碳化物，再用去離子水擦洗并擦干。
定期檢查電極的磨損情況，當電極尖端出現裂紋、凹痕或粗糙疵點時，應進行削尖處理，確保電極形狀符合標準要求。
保持試驗箱內的清潔，及時清理試驗殘留物，避免影響下次試驗。
定期檢查高壓發生器的連接線路，確保無松動、無破損，避免接觸不良導致的電壓波動。

2. 定期校準

每月對電壓表和毫安表進行一次校準，確保測量精度符合要求。
每季度對電極間距和壓力進行檢查，確保符合標準規定。
每年對設備進行全面校準，包括電壓控制誤差、電流精度、通斷時間誤差等，確保設備性能穩定。

3. 常見故障及排除

高壓無法輸出：檢查輸入電壓是否正常，安全門是否閉合，過流保護是否動作。如過流保護動作，應檢查試樣是否短路，電極間距是否過小。
電流不穩定：檢查電極接觸是否良好，試樣表面是否平整，高壓線路是否有松動。
電弧形狀異常：檢查電極是否磨損，電極間距是否正確，高壓發生器是否正常工作。
觸摸屏無響應：檢查電源是否正常，觸摸屏連接線是否松動，必要時重啟設備。

八、應用領域與行業價值

BDH-20KV試驗儀在多個行業具有廣泛的應用價值，主要體現在以下幾個方面：

1. 電子制造行業

在PCB制造過程中，三防漆的耐電弧性能直接影響電子產品的可靠性和安全性。通過該試驗儀對不同類型的三防漆進行測試，可以選擇最適合產品需求的保護材料，提高電子產品的絕緣性能和抗電弧能力，減少因電弧放電導致的產品失效。

2. 電機電器行業

電機、電器等設備中的絕緣材料需要具備良好的耐電弧性能，以防止在運行過程中因電弧放電而損壞。BDH-20KV試驗儀可用于評估絕緣漆、絕緣紙、絕緣薄膜等材料的耐電弧性能，為電機電器的設計和制造提供數據支持。

3. 航空航天行業

航空航天設備對材料的性能要求極高，尤其是耐電弧性能。通過該試驗儀對航空用三防漆、絕緣材料等進行測試，可以確保材料在極端環境下的可靠性，保障航空航天設備的安全運行。

4. 新能源行業

新能源汽車、光伏發電、風力發電等新能源設備中，大量使用絕緣材料和三防漆。BDH-20KV試驗儀可用于評估這些材料的耐電弧性能，提高新能源設備的絕緣水平和安全性。

5. 質量檢測與認證

第三方檢測機構和企業質檢部門可利用該試驗儀對產品進行質量檢測，確保產品符合相關標準和規范的要求。同時，該設備也可用于產品認證過程中的性能測試，為產品進入市場提供技術支撐。

九、標準對比與發展趨勢

1. 國內外標準對比

GB/T 1411-2002標準等同采用IEC 61621:1997國際標準，與國際標準保持一致。此外，美國ASTM D495標準、UL 746A標準等也對絕緣材料的耐電弧性能測試做出了規定。不同標準在測試方法、電極設計、試驗程序等方面存在一定差異，但核心原理都是評估材料在高壓電弧作用下的耐受能力。
