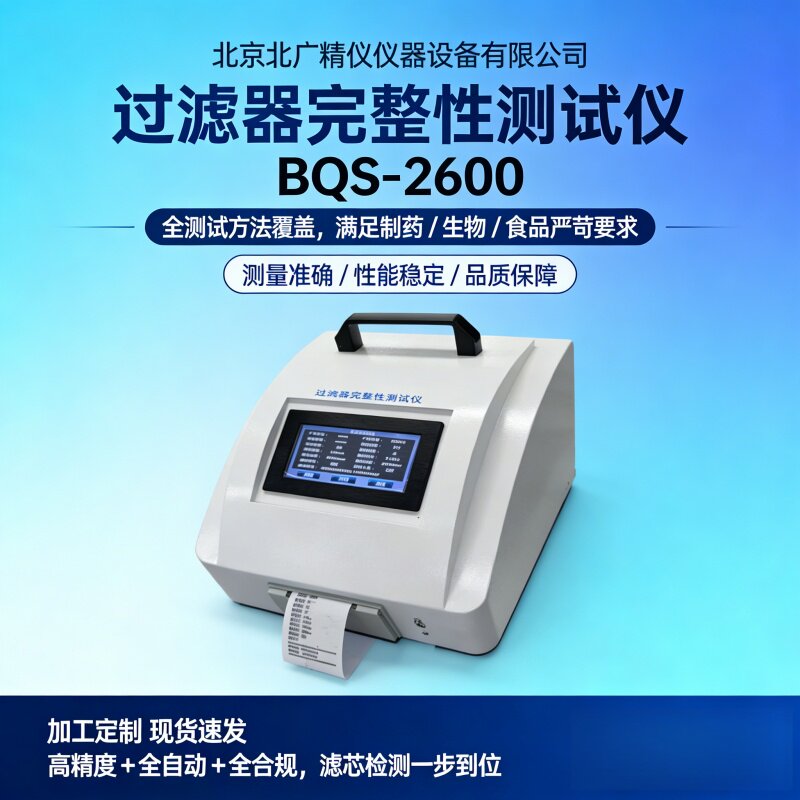

北廣精儀微孔濾膜濾芯過濾器完整性檢測儀BQS-2600

北京北廣精儀儀器設備有限公司

2026/6/25 10:23:10

產品簡介：

該儀器是一種非破壞性的物理測試方法，通過量化氣體或液體透過濕潤濾膜的參數變化，來判斷濾膜孔徑結構的完整性與一致性。

產品分類：

儀器儀表分析測試儀表測量儀器

品牌：

北廣精儀

產品介紹

一、引言

在制藥、生物制品、食品加工以及微電子制造等諸多行業中，流體過濾是保障產品質量與安全的核心環節。微孔濾膜及濾芯作為攔截微粒、細菌及不溶性雜質的關鍵介質，其過濾性能的可靠性直接關系到最終產品的成敗。為了確保除菌過濾系統的有效性，防止由于濾膜破損、安裝不當或密封失效導致的產品污染，對過濾器進行周期性或非周期性的完整性檢測已成為行業內不可或缺的質量控制手段。

過濾器完整性檢測是一種非破壞性的物理測試方法，通過量化氣體或液體透過濕潤濾膜的參數變化，來判斷濾膜孔徑結構的完整性與一致性。隨著全球藥品生產質量管理規范（GMP）的持續升級以及數據完整性要求的日益嚴格，傳統的手工檢測方式已難以滿足現代工廠對于自動化、信息化和可追溯性的需求。微孔濾膜濾芯過濾器完整性檢測儀BQS-2600正是在這一背景下，針對高標準的工業應用環境而設計的專業檢測設備。

本文將圍繞BQS-2600的技術原理、系統架構、功能特性及實際應用展開深入探討。旨在通過詳實的技術解析，為相關領域的驗證工程師、質量管理人員及設備采購人員提供一份具備參考價值的技術資料，協助各單位建立更為嚴謹的過濾系統質控體系。

二、檢測原理與技術基礎

完整性檢測儀的核心在于利用流體力學原理，通過特定的算法將物理現象轉化為可量化的數據指標。BQS-2600涵蓋了當前主流的幾種檢測方法，能夠適應不同材質、不同孔徑及不同結構的過濾器檢測需求。

1. 泡點測試原理

泡點測試是基于毛細管現象的一種定性或半定量測試方法。當濾膜被潤濕液完全浸潤后，液體在表面張力的作用下會填充濾膜的微孔。若在濾膜上游施加氣體壓力，隨著壓力逐漸升高，孔徑最大的孔隙處會首先克服液體的表面張力，將孔內的潤濕液壓出，使氣體穿透濾膜形成連續的氣泡。

根據楊-拉普拉斯方程（Young-Laplace equation），泡點壓力與濾膜的孔徑大小成反比。孔徑越大，所需的穿透壓力越小。儀器通過高精度壓力傳感器監測上游壓力的微小波動或下游氣流的產生，從而判定濾膜的泡點值。該值必須在制造商提供的合格限度范圍內，方能證明濾膜的孔徑分布符合設計要求。BQS-2600支持手動泡點、基本泡點及增強泡點三種模式，其中增強泡點模式通過優化進氣控制，能有效抑制壓力過沖，保護濾膜結構不受損傷。

2. 擴散流測試原理

當施加的氣體壓力低于濾膜的泡點壓力時，氣體分子雖不能穿透干燥的膜孔，但可以溶解并擴散通過充滿潤濕液的膜孔。這種現象被稱為氣體通過液體的擴散。擴散流的流量與濾膜的有效過濾面積、氣體溶解度、壓差以及濾膜材料的屬性相關。

在恒定的壓力下，擴散流表現為一個穩定的氣體流量。通過測量一定時間內上游壓力的衰減量或下游氣體的收集量，儀器可以計算出擴散流數值。如果濾膜存在缺陷（如裂痕、針孔），擴散流數值會顯著升高。相比于泡點測試，擴散流測試對微小缺陷更為敏感，且屬于非破壞性測試，適用于除菌級過濾器的在線驗證。

3. 水侵入法測試原理

水侵入法（Water Intrusion Test）主要針對疏水性濾膜（如聚四氟乙烯PTFE、聚偏氟乙烯PVDF等）設計。由于疏水性濾膜不被水浸潤，在一定的水壓下，水無法透過完整的膜孔。儀器向濾膜上游施加水壓，如果濾膜完整，下游不會有水流出，但會有極其微量的水蒸氣擴散。

BQS-2600通過高精度流量傳感器監測下游的氣體流量變化，間接計算出水侵入的速率。該方法無需使用酒精等有機溶劑進行潤濕，既降低了生產成本，又避免了溶劑殘留對產品的潛在污染，特別適用于罐通氣濾芯、蒸汽濾芯等大直徑疏水過濾器的完整性檢測。

4. 壓力衰減法

壓力衰減法是擴散流測試的另一種表現形式。在封閉的上游氣路中，對濕潤的濾芯加壓至設定值后，切斷氣源。如果濾芯完整，僅存在微小的擴散流，上游壓力下降非常緩慢；若濾芯存在缺陷，氣體大量泄漏，壓力將迅速下降。儀器通過記錄一段時間內壓力隨時間的變化曲線，計算出壓力衰減率，從而判斷濾芯的完整性。這種方法對于檢測濾芯與濾殼之間的密封性尤為有效。

三、系統架構與硬件設計

BQS-2600的內部構造體現了模塊化與高集成度的設計理念，旨在提升系統的穩定性與環境適應性。

1. 氣路控制系統

儀器的氣路設計經過了流體動力學優化。核心部件包括高精度調壓閥、電磁換向閥以及穩流裝置。優化的進氣控制單元能夠精確控制升壓速率，避免壓力沖擊對濾膜造成的物理損傷。值得一提的是，得益于高精度傳感器與算法的配合，該儀器的氣路連接長度可延伸至100米。這意味著主機可以固定在控制室內，而測試探頭可布置在距離較遠的潔凈區或生產現場，極大地方便了大型車間或多樓層廠房的測試布局，且長管路不會引入顯著的測量誤差。

2. 傳感與數據采集系統

系統配備了高穩定性的壓力傳感器和流量傳感器。這些傳感器不僅具備較高的分辨率和線性度，還具有良好的溫度補償特性，確保在環境溫度變化的情況下仍能輸出可靠的信號。內置的運算單元能夠以毫秒級的頻率采集數據，并結合優化的濾波算法，剔除因環境振動或氣流脈動產生的噪聲干擾，還原真實的測試曲線。

3. 人機交互界面

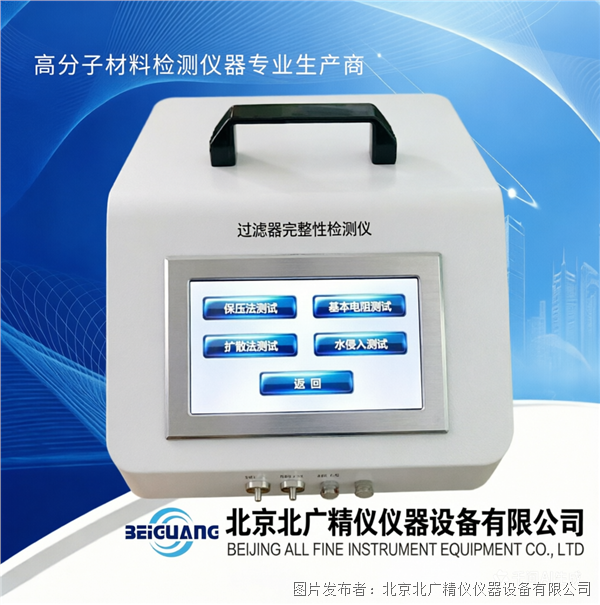

設備正面配置了一塊10英寸的真彩觸摸屏。這塊屏幕不僅尺寸適中，而且具有較高的亮度和對比度，即使在光線較強的潔凈室內也能清晰辨識。界面設計采用了圖標化與菜單化相結合的方式，邏輯層級簡潔明了。操作人員可以通過觸摸操作完成參數設置、方案調用、數據查詢及報表打印等一系列動作。系統支持中英文雙語無縫切換，滿足了跨國企業或出口設備的語言需求。

4. 機械結構與防護等級

考慮到制藥車間的清潔消毒需求，儀器外殼采用了耐腐蝕的工程材料，邊角處進行了圓滑處理，便于擦拭清潔。在防塵防濺設計上，設備正面達到了IP65防護級別，能夠有效抵御來自各個方向的低壓水柱噴射及粉塵侵入。進出氣口采用了國際通用的快速連接頭（如Staubli接頭），連接牢固且拆裝便捷，有效避免了因管路連接錯誤導致的測試失敗或設備損壞。整機結構緊湊，外型尺寸為240mm（寬）×320mm（深）×400mm（高），重量為10kg，兼顧了臺式使用的穩定性與搬運的便利性。

四、軟件功能與數據完整性

在現行GMP及FDA 21 CFR Part 11法規框架下，電子數據的可靠性與安全性是驗證工作的重中之重。BQS-2600搭載了自主優化的Linux操作系統，從底層架構上保障了系統的安全性與健壯性。

1. 權限管理與電子簽名

系統構建了完善的多級權限管理體系。支持創建多達1000個獨立的用戶賬號，并將權限細分為四個層級。不同層級的用戶擁有不同的操作范圍，例如：操作員僅能執行測試和查看數據，管理員可以進行參數修改，而超級管理員則負責用戶權限分配和系統配置。每個用戶均需通過唯一的用戶名和密碼登錄，所有關鍵操作（如測試啟動、數據刪除、參數變更）均需進行電子簽名確認。這種分級管理機制有效防止了未經授權的訪問和誤操作，確保了職責分離（SoD）原則的落實。

2. 審計追蹤功能

審計追蹤（Audit Trail）是數據完整性的核心要素。BQS-2600內置了強大的審計追蹤模塊，能夠自動記錄所有關鍵事件的日志。記錄內容包括登錄登出時間、測試記錄的創建與修改、參數的變更詳情、報警信息以及系統開關機時間等。這些日志信息附帶時間戳，且一經生成即不可修改、不可刪除。日志存儲容量足以支持5年以上的運行數據，并支持通過USB接口導出，方便質量部門進行定期審查。

3. 預存方案與靈活性

為了提高現場操作的效率并減少人為輸入錯誤，儀器內置了1000組預存方案存儲空間。用戶可以根據不同濾芯的型號、批次及工藝要求，預先設定好測試參數（如測試類型、壓力值、保壓時間、合格限度等）。在現場測試時，操作人員僅需調用相應的方案編號，即可一鍵啟動測試，無需逐項輸入參數。這種“傻瓜式”的操作模式既提高了工作效率，又最大限度地降低了人為差錯的風險。

4. 數據導出與打印

儀器配備了內置的熱敏打印機。與傳統的針式打印機或噴墨打印機相比，熱敏打印無需油墨或色帶，從根本上杜絕了顆粒物和油墨污染潔凈環境的風險。打印出的報告字跡清晰，在適宜的保存條件下可留存10年以上。此外，系統支持通過USB接口導出數據，導出的內容不僅包括最終的測試結果，還包括原始的測試曲線、配置數據及審計追蹤日志，滿足了數據備份與深度分析的需求。

五、性能參數

本章節所列參數均為設備出廠標定的技術指標，為用戶選型與應用提供客觀依據。

電源要求/功率：100-240VAC, 50HZ, 120W備用電池(選配)；

操作壓力：100-10000 mbar(150psi)；

單位：Mbar, kpa, psi, kgf/cm2；

操作條件：環境溫度:+5℃~+40℃; 相對濕度:10-80%；

外型尺寸(mm)：240(寬)x320(深)x400(高)；

測試功能：手動泡點測試; 基本泡點測試; 增強泡點測試; 保壓測試; 擴散流測試; 水浸入測試; 超濾膜包測試；

測試精度：凈體積測試:±4%; 氣泡點:±50mbar; 擴散流:±4%; 水浸入法:±0.02ml；

測試范圍：泡點:100-8000mbar; 擴散流速:1-1000ml/min; 水浸入:0.01-100ml/min；

適用范圍：對稱及非對稱膜測試、針式過濾器、囊式過濾器、平板過濾器、筒式過濾器(12芯20英寸以內)、超濾膜包、超濾柱、各種不規則過濾器；

審計追蹤：多項事件日志、可導出不可修改，存儲≥5年；

權限管理：用戶名密碼登錄, 4級權限, 滿足FDA 21 CFR PART 11要求；

預存方案/用戶數量：1000組；

操作系統：Linux系統；

操作界面：采用中英文雙語操作界面；

防塵防濺級別：正面IP65；

打印功能：自帶內置微型打印機, 聯機PC；

歷史記錄/備份：儲存30萬條記錄; 支持U盤導出數據(包括測試曲線)；

顯示屏：高清晰度10"彩色觸摸屏；

串口連接方式：RS232串口, USB接口; 支持無線連接；

使用方式：在線/離線；

適用環境：D級以上；

重量：10KG；

信號輸出：(4-20)mA、RS485、12V報警輸出(選配)。

六、應用場景深度解析

BQS-2600憑借其全面的測試功能和穩定的性能表現，在多個關鍵領域發揮著重要作用。

1. 制藥行業無菌過濾驗證

在無菌制劑的生產過程中，除菌過濾器的完整性檢測是批次放行的前提條件。根據《藥品生產質量管理規范》及相關技術指南，除菌過濾器在使用前和使用后均需進行完整性測試。

使用前測試（Pre-use Post Sterilization Integrity Test, PUPSIT）是為了確認過濾器在滅菌過程及安裝過程中未受損。BQS-2600支持在線測試模式，配合無菌連接組件，可以在不破壞系統密閉性的前提下完成檢測。

使用后測試（Post-use Integrity Test）則是為了證實在過濾過程中濾膜保持了完整性，沒有發生破膜或泄漏，從而保證過濾效果的可靠性。儀器的大容量濾芯測試能力（最多支持12芯20英寸濾筒）使得整組過濾器的驗證工作得以一次性完成，大幅提升了驗證效率。

2. 生物反應器與發酵罐通氣系統

生物反應器和發酵罐通常需要通入無菌空氣以維持微生物的生長代謝。用于空氣過濾的疏水性濾芯（如罐頂呼吸器）長期處于濕熱蒸汽滅菌的環境中，容易發生老化或損壞。水侵入法測試功能為此類濾芯提供了理想的檢測手段。無需使用異丙醇潤濕，直接通水測試，既符合環保要求，又避免了溶劑對濾膜壽命的影響。

3. 超濾系統的完整性確認

超濾技術廣泛應用于蛋白質的濃縮、透析和緩沖液置換。超濾膜包或中空纖維柱的完整性直接關系到產物的回收率和純度。BQS-2600專門設置了超濾膜包測試程序，能夠適應超濾膜特有的壓力-流量特性，準確判斷膜絲是否存在斷裂或密封失效。

4. 潔凈室工藝用氣檢測

潔凈室內的壓縮空氣、氮氣、氬氣等工藝氣體也需要經過終端過濾。這些氣體過濾器通常安裝在潔凈區的吊頂或技術夾層內。儀器支持長達100米的遠程氣路連接，允許將主機放置在方便操作的位置，而將測試接口引至過濾器附近，解決了高空作業和設備防塵的矛盾。

5. 食品飲料行業的過濾保障

在啤酒、葡萄酒、瓶裝水的生產中，過濾工序用于去除酵母、細菌和渾濁物。濾芯的完整性直接影響產品的澄清度和保質期。該儀器提供的多種測試模式可以覆蓋從預過濾到終過濾的各種濾芯類型，幫助企業建立從原料到成品的全流程質控體系。

七、操作規范與維護保養

為了確保檢測結果的準確性和延長設備使用壽命，建立標準化的操作流程（SOP）至關重要。

1. 測試前的準備工作

首先，確認儀器處于校準有效期內，檢查電源線及氣管連接是否牢固。

其次，根據待測濾芯的類型選擇合適的潤濕液（通常為純化水或特定溶劑）。對于親水性濾膜，需確保濾膜完全浸潤，排除膜孔內殘留的空氣，否則會導致擴散流虛高，出現假陽性結果。

再次，正確安裝濾芯，注意流向標識，確保密封圈完好無損且安裝到位。

最后，開啟儀器，輸入用戶密碼登錄系統，調用或新建相應的測試方案。

2. 測試執行與結果判定

啟動測試后，儀器將自動執行加壓、穩壓、檢測等步驟。操作人員需密切關注屏幕上的實時曲線和壓力數值。測試結束后，系統會自動給出“合格”或“不合格”的判定結果。若結果異常，不應立即重復測試，而應首先檢查濾芯安裝、潤濕情況及氣路密封性，排除外部干擾因素后再行復測。

3. 日常維護與定期校驗

日常使用后，應用干凈的軟布擦拭儀器外殼，保持設備清潔。定期檢查快速接頭的磨損情況，如有松動或漏氣應及時更換。

根據法規要求，完整性測試儀需定期進行計量檢定。建議每年至少進行一次第三方校準，校準項目應包括壓力傳感器精度、流量計精度及計時器精度。

內置打印機的打印頭若臟污，可能導致打印字跡模糊，可使用無水乙醇棉簽輕輕擦拭。

若儀器長時間閑置，應存放在干燥、通風、無腐蝕性氣體的環境中，并定期通電開機，防止電子元器件受潮。

八、合規性與驗證支持

對于受監管行業的用戶而言，設備的合規性是其能否投入使用的關鍵。

1. 滿足法規指南要求

BQS-2600的設計充分考慮了國內外相關法規的要求。其權限管理、審計追蹤和電子簽名功能完全符合美國FDA 21 CFR Part 11電子記錄與電子簽名的相關規定。同時，其測試原理和方法符合《中國藥典》、《美國藥典》（USP）及《歐洲藥典》（EP）中關于無菌過濾及過濾器完整性檢測的指導原則。

2. 驗證文件體系

為了協助用戶順利完成設備的安裝確認（IQ）、運行確認（OQ）和性能確認（PQ），儀器可提供完整的驗證支持服務。

IQ階段，確認設備的到貨驗收、安裝環境及軟硬件配置是否符合設計要求。

OQ階段，通過一系列挑戰性測試，驗證設備的各項功能（如壓力控制精度、報警功能、數據備份功能、權限控制邏輯等）是否按預期運行。

PQ階段，通過使用標準濾芯或實際生產濾芯進行重復測試，確認設備在真實工作環境下的穩定性和重現性。

此外，儀器已通過歐盟CE認證，表明其符合歐盟相關指令對健康、安全、環保等方面的要求，為產品進入國際市場提供了通行證。

九、技術優勢與行業價值

相較于傳統的檢測手段或同類設備，BQS-2600在多個方面展現了其獨特的技術價值。

1. 提升檢測效率

通過優化測試算法，儀器的單次測試時間得到了有效縮短，這對于生產節奏緊湊的企業意味著更高的設備利用率。同時，支持多芯濾筒一次性測試的功能，避免了單支測試帶來的繁瑣重復勞動。

2. 強化數據可靠性

Linux操作系統的采用，增強了系統抵抗病毒攻擊的能力，保證了運行環境的純凈。不可篡改的審計追蹤和分級權限管理，構筑了堅實的數據完整性防線，有助于企業從容應對監管部門的審計檢查。

3. 降低綜合成本

水浸入測試功能的普及，減少了對昂貴有機溶劑的依賴。熱敏打印技術的應用，消除了油墨和色帶的消耗。遠程氣路連接的設計，減少了在潔凈區占用空間及相應的環境維護成本。

4. 適應智能化發展

豐富的通訊接口（RS232、USB、RS485以及無線通訊）為設備接入 SCADA（數據采集與監視控制系統）或 MES（制造執行系統）提供了便利。企業可以實現對過濾器狀態的集中監控和數據的自動歸集，推動質量管理向數字化、智能化轉型。

十、選型考量因素

在選擇過濾器完整性檢測儀時，用戶應結合自身實際情況進行綜合評估。

1. 測試范圍與精度

需根據日常檢測濾芯的孔徑大小和面積，確認儀器的測試范圍和精度是否滿足要求。例如，對于大面積濾芯，擴散流絕對值較大，需確認儀器流量測量范圍是否足夠；對于小面積濾芯，則需關注儀器的最小分辨率。

2. 合規功能配置

對于制藥企業，合規功能是必選項而非可選項。務必確認儀器是否具備完善的權限管理、審計追蹤和電子簽名功能，并索要相關的驗證文檔模板。

3. 環境適應性

考慮儀器使用的環境。如果主要在潔凈室內移動使用，防塵防水等級和便攜性尤為重要。如果需要長距離連接氣路，需確認儀器的傳感器精度和算法是否能補償管路壓降。

4. 售后服務與技術支持

考察供應商的技術服務能力。包括安裝調試、操作培訓、定期校準、維修響應速度以及備件供應情況。本地化的服務團隊往往能提供更快的響應支持。

十一、常見問題分析與處理

在實際應用過程中，可能會遇到一些技術問題，以下列舉幾種常見情況及排查思路。

1. 擴散流測試結果偏高

可能原因包括：濾膜潤濕不充分；測試管路存在微小泄漏；上游體積設置不準確；環境溫度波動過大。

排查步驟：重新進行濾膜潤濕；使用肥皂水檢查管路連接點；核對上游體積參數；確保測試環境符合規定。

2. 泡點測試無法起泡或泡點值偏低

可能原因：濾膜安裝反向；密封圈老化導致旁路；潤濕液表面張力與標準值不符。

排查步驟：檢查濾膜流向標識；更換新的密封圈；確認潤濕液種類及純度。

3. 儀器自檢報錯

可能原因：傳感器連接松動；氣路堵塞；內部電磁閥故障。

排查步驟：重啟儀器觀察是否復現；檢查進氣口濾網是否堵塞；聯系廠家技術支持，切勿自行拆解精密部件。

4. 打印機不出紙或打印模糊

可能原因：紙卷安裝錯誤；紙倉蓋未扣緊；打印頭臟污或老化。

排查步驟：重新安裝熱敏紙；清潔打印頭；如仍無效，申請更換打印頭組件。

十二、結語

微孔濾膜濾芯過濾器完整性檢測儀BQS-2600集成了先進的檢測技術、嚴謹的合規設計與人性化的操作體驗，為各行業的流體過濾質控提供了有力的技術支撐。從基礎的泡點測試到復雜的水侵入分析，從單機的數據管理到網絡的互聯互通，該設備展現了其在現代質量管理體系中的核心價值。

隨著工業4.0時代的到來，質量檢測設備正逐步從單純的計量工具向智能化的數據終端轉變。BQS-2600所具備的開放通訊協議和強大的數據處理能力，使其不僅是一臺檢測儀器，更是企業構建數字化質量工廠的重要基石。希望通過本文的詳細闡述，能夠幫助讀者深入了解該設備的技術內涵與應用潛力，從而在保障產品質量、提升生產效率及應對法規監管的道路上邁出堅實的一步。
