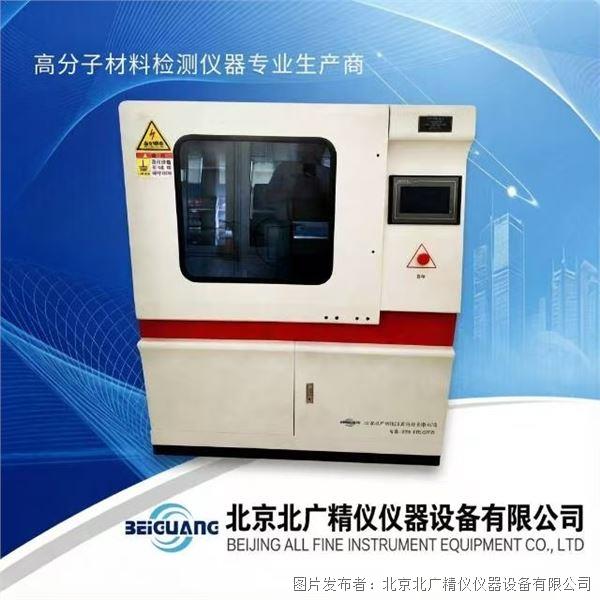

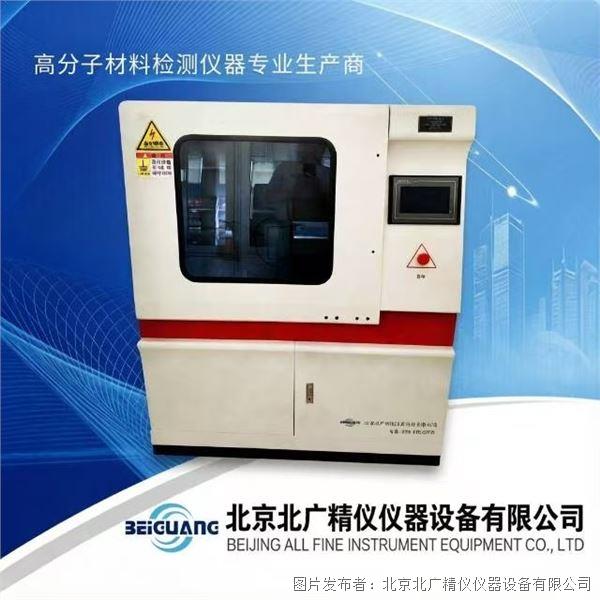

在現代工業生產與電氣工程應用中，絕緣材料的性能直接關系到設備運行的安全性與穩定性。特別是在電機、家用電器以及各類電工設備的制造過程中，絕緣材料需要長期承受復雜的電場環境。為了科學評估固體絕緣材料在高壓小電流條件下的抗電弧侵蝕能力，一種專門用于模擬和測試材料耐電弧性能的檢測設備應運而生，即絕緣體耐起弧性能檢測儀器。

一、主要適用范圍及功能特性

絕緣體耐起弧性能檢測儀器是依據國家標準GB1411-2002《固體電工絕緣材料高壓小電流間歇耐電弧試驗方法》以及IPC650、IEC 61621、ASTMD495等相關國際測試標準設計制造的。該設備主要用于對各類固體絕緣材料進行耐電弧性能的定級評定，是材料研發、質量控制及生產檢驗環節中不可或缺的關鍵設備。

該儀器的應用領域涵蓋了電機、電器、家用電器等多個行業，特別適用于對電工用塑料、樹脂膠、絕緣漆等非金屬介質的絕緣性能進行測試。其測試對象廣泛，包括但不限于各類塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣油、絕緣漆以及紙板等固體絕緣介質。通過模擬高壓電弧對材料表面的持續沖擊與侵蝕，儀器能夠有效反映出材料在實際使用環境中抵抗電弧破壞的能力，從而為材料的選型與改進提供數據支持。

二、試驗過程描述與測試邏輯

耐電弧測試的核心在于模擬電弧對絕緣材料的漸進式破壞過程。該測試通常采用高壓小電流的間歇性電弧放電方式，通過控制電弧的通斷時間、電流大小以及持續作用時間，來觀察材料表面的狀態變化。

根據標準測試流程，試驗過程通常分為多個階段，每個階段對應不同的電流強度與通斷頻率。初始階段通常采用較低的電流密度和特定的通斷比，例如在第一階段，電弧電流設定在特定數值，通斷時間按照特定的比例進行循環，持續作用一定時間。隨后，測試會逐步進入后續階段，調整電流參數或通斷模式，以增強對材料的考驗強度。在測試的中后段，可能會進入連續導通模式，即電弧持續燃燒，不再進行間歇性切斷，以此來加速材料的老化與破壞過程，直至材料表面形成導電通道或出現明顯的燒蝕痕跡。

這種分階段、漸進式的測試方法能夠清晰地展示絕緣材料從表面碳化、裂紋產生到最終失去絕緣性能的全過程。通過記錄每個階段的時間參數以及材料的狀態變化，技術人員可以準確判斷材料的耐電弧等級，進而評估其在實際應用中的壽命與可靠性。

三、主要技術要求與性能參數

為了確保測試結果的準確性與重復性，絕緣體耐起弧性能檢測儀器必須滿足一系列嚴格的技術指標。以下是該設備必須具備的核心性能參數，這些參數直接決定了儀器的測試能力與適用范圍：

輸入電壓要求為交流 220 V，以適應常規實驗室的供電環境。輸出電壓范圍需達到交流 0 至 20 KV，并且具備連續可調功能，以便根據不同的測試標準和材料特性施加合適的電壓。電器容量應不低于 2 KVA，以保證在高壓輸出時的功率穩定性。試驗方式需同時支持間歇電弧和連續電弧兩種模式，以滿足不同標準的測試需求。

在電流控制方面，試驗電流通常提供 10MA、20MA、30MA、40MA 等多個檔位可供選擇，以適應不同強度的測試要求。試驗電壓的控制誤差需優于 2％，確保施加在樣品上的電壓值精確可靠。電弧通斷時間的誤差需控制在 5ms 以內，以保證電弧作用時間的精準度。電流控制精度優于 ±10%，電流測試精度優于 ±1.5%，這兩個指標保證了測試過程中電流參數的穩定性與測量的準確性。

針對電極系統，設備對試驗壓力有明確要求，即 0.5±0.05N，這一微小的壓力值能夠保證電極與樣品表面的良好接觸，同時避免因壓力過大導致樣品變形。電極規格通常配備兩套，一套為不銹鋼板狀電極，尺寸為 25.4mm12.7mm0.15mm；另一套為鎢鋼電極，規格為 ￠2.4mm*70mm。電極配置角設計為 110 度，電極重量為 50G。電極距離標準設定為 6.35±0.1mm，且具備可調節功能，以適應不同厚度或測試標準的樣品。

此外，為了保障操作人員的安全，設備必須配備完善的安全防護措施。這些措施包括但不限于超壓保護、過流保護、短路保護、安全門開啟保護以及軟件誤操作保護。這些多重保護機制能夠在異常情況發生時迅速切斷電源，防止設備損壞或人員受傷。

四、設備配置與輔助組件

一套完整的絕緣體耐起弧性能檢測儀器通常由多個核心組件構成。除了試驗主機外，還包括獨立的 2 萬伏高壓發生器，這是產生測試所需高壓電場的核心部件。為了適應不同材料的測試需求，設備通常會標配兩套試驗電極，分別用于不同類型的樣品測試。此外，為了在測試結束后安全地釋放殘余電荷，設備會配備一只樹脂式的放電棒。為了方便用戶操作與維護，設備還會附帶完整的產品使用說明書以及合格證等文件。

五、總結

絕緣體耐起弧性能檢測儀器是評估固體絕緣材料在高壓電弧環境下穩定性的重要工具。通過嚴格遵循國家標準和國際測試規范，該儀器能夠為電機、電器及家用電器等行業提供可靠的材料性能數據。其嚴謹的試驗過程、精確的技術參數以及完善的安全保護設計，使得測試結果具有高度的參考價值。對于從事絕緣材料研發與生產的單位而言，掌握并正確使用該類儀器，是提升產品質量、確保電氣安全的關鍵環節。
