在電子材料、電氣絕緣、高分子聚合物等領域的研發與質量控制過程中，對材料介電性能的穩定表征是評估其適用性的核心環節之一。介電常數作為反映材料在電場作用下極化程度的物理量，其測試數據的準確性直接影響著電容器設計、電纜絕緣層選型、覆銅板基材開發等一系列下游應用的可靠性。針對20Hz至2MHz頻段內的介電性能測試需求，本文圍繞一款基于高頻阻抗分析技術的低頻介電常數測定儀展開系統性說明，該設備采用上下位機協同檢測機制，可實現測試流程自動化與數據直讀，為各類絕緣材料的介電特性研究提供標準化測試方案。

一、設備基礎概述與技術背景

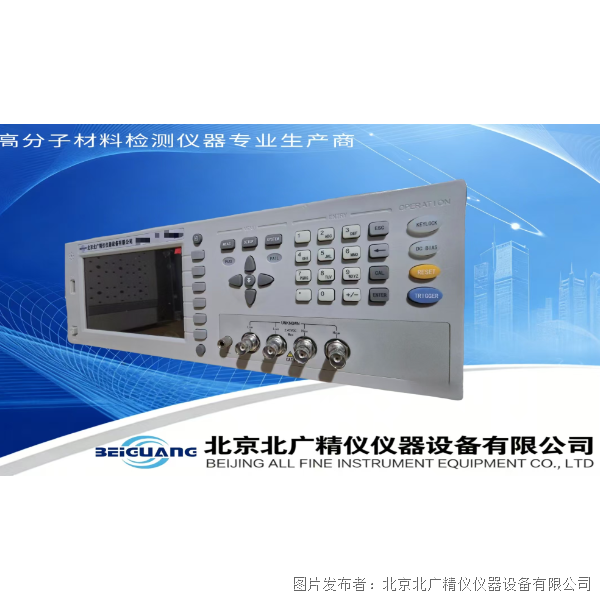

低頻介電常數測定儀GDAT-S是基于阻抗分析原理設計的專用測試系統，其核心功能是對固體絕緣材料的相對介電常數（ε）與介質損耗角正切值（D或tanδ）進行量化測試。從技術原理來看，該設備的測試邏輯建立在平行板電容器模型之上：當被測樣品置于兩電極之間時，樣品的介電特性會改變電容器的等效電容與損耗參數，通過高精度阻抗分析模塊采集電容值（Cp）與損耗值（D）的變化量，結合電極幾何尺寸參數，即可通過內置算法直接計算出材料的介電常數與介質損耗角正切值，無需人工介入復雜的公式換算過程。

該設備的研發與應用嚴格遵循現行國內外相關標準要求，包括國標GB/T 1409-2006《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》、美標ASTM D150《Standard Test Methods for AC Loss Characteristics and Permittivity (Dielectric Constant) of Solid Electrical Insulating Materials》以及國際電工委員會標準IEC 60250《Methods of test for electric strength of solid insulating materials》。這些標準的符合性確保了測試數據的可比性與權威性，使其能夠滿足科研院所材料研究、企業生產質檢等多場景下的標準化測試需求。

從硬件構成來看，GDAT-S系統主要由三部分組成：核心測試主機（集成高頻阻抗分析模塊）、精密測試電極裝置以及標準校準介質樣品。其中，測試主機作為數據處理中樞，集成了信號發生、信號采集、算法運算與結果顯示等功能單元；測試電極裝置采用平行板電容器結構設計，支持接觸式與非接觸式兩種測試模式，可適配不同形態與特性的被測樣品；標準介質樣品則用于設備日常校準，保障長期測試的精度穩定性。這種模塊化設計既保證了系統的集成度，也為后期維護與功能擴展提供了便利。

在操作便捷性方面，該設備采用4.3英寸TFT液晶顯示屏，支持中英文雙語操作界面切換，菜單邏輯符合常規測試人員的操作習慣。測試過程中，樣品放置完成后，系統可自動完成參數掃描、數據采集、結果計算與顯示全流程，無需人工記錄中間數據或執行復雜計算，大幅降低了操作門檻，減少了人為操作引入的誤差風險。同時，設備體積小巧，重量較輕，既可桌面放置使用，也可集成于自動化測試產線或標準機柜中，適應實驗室研發、生產線質檢等不同工作環境的需求。

二、核心性能參數

以下為該設備的關鍵技術參數，所有數據均源自標準技術文檔，未作任何修改：

介電性能測試范圍

• ε（相對介電常數）：1~10?

• D（介質損耗角正切值）：0.1~0.00005

介電性能測量精度（10kHz條件下）

• ε：±2%

• D：±5%±0.0001

測試頻率特性

• 基礎頻率范圍：20Hz~2MHz

• 頻率分辨率：10mHz

• 頻率精度：±0.02%

• 選配擴展頻率：最高5MHz

測試信號電平

• f≤1MHz：10mV~5V，精度±(10%+10mV)

• f>1MHz：10mV~1V，精度±(10%+10mV)

輸出阻抗選項

• 30Ω、50Ω、100Ω（可選），另有10Ω選項可用于特定低阻抗測試場景

基本測量準確度

• 整體基本準確度：0.1%（典型值）

• 電容測量基本誤差：±0.05%

電容測量參數

• 測量范圍：0.00001pF~9.99999F（六位數顯）

• 分辨率：0.00001pF

損耗因素測量參數

• 測量范圍：0.00001~9.99999（六位數顯）

• 分辨率：0.00001

多參數測量能力

可測量參數包括：電容（C）、電感（L）、電阻（R）、阻抗（Z）、導納（Y）、電抗（X）、電納（B）、電導（G）、損耗因子（D）、品質因數（Q）、相位角（θ）、直流電阻（DCR）

參數顯示范圍

• L：0.0001 μH~9.9999kH

• C：0.0001 pF~9.9999F

• R、X、Z、DCR：0.0001 Ω~99.999 MΩ

• Y、B、G：0.0001 nS~99.999 S

• D：0.0001~9.9999

• Q：0.0001~99999

• θ：-179.99°~179.99°

測量速度

• 快速模式：200次/秒（f>30kHz），100次/秒（f>1kHz）

• 中速模式：25次/秒

• 慢速模式：5次/秒

• 最高測試速度：13ms/次

校準功能

支持開路校準、短路校準（點頻與掃頻模式）、負載校準，可有效消除測試線纜、夾具等引入的系統誤差

等效方式與量程控制

• 等效方式：串聯等效、并聯等效可選

• 量程方式：自動量程、保持量程可選

顯示與觸發模式

• 顯示方式：直讀、Δ（絕對偏差）、Δ%（相對偏差）

• 觸發方式：內部觸發、手動觸發、外部觸發、總線觸發

• 顯示器：320×240點陣圖形LCD

內部直流偏置源

• 電壓模式：-5V~+5V，精度±(10%+10mV)，1mV步進

• 電流模式（內阻50Ω）：-100mA~+100mA，精度±(10%+0.2mA)，20μA步進

• 擴展能力：支持外接大電流直流偏置源，滿足特殊測試需求

掃描與分選功能

• 列表掃描：10點列表掃描測試功能，可預設不同頻率、電平組合進行測試

• 比較器功能：內建比較器，支持10檔分選及計數功能，適用于批量測試分選場景

數據存儲與接口

• 內部存儲：可保存20組儀器設定值

• 外部存儲：支持U盤文件保存，測量數據可直接導出至U盤（支持FAT16/FAT32格式）

• 通信接口：RS232C、USB DEVICE（支持USBTMC和USBCDC協議）、USB HOST、LAN（支持LXI Class C標準）、HANDLER、GPIB（選件）、DCI接口，可滿足自動分選測試、數據傳輸與系統集成需求

測試電極裝置參數

• 適用樣品尺寸：直徑Φ10~56mm，厚度<10mm

• 測試方法：支持接觸電極法、薄膜電極法和非接觸法三種，適配軟材料、表面不平整樣品及薄膜試樣測試

• 微分頭分辨率：10μm，可實現樣品厚度的精確調節與測量

• 最高耐壓：±42Vp（AC+DC），滿足高電壓測試場景需求

• 電纜長度設置：標配1m測試電纜，可根據需求調整

三、測試原理與核心技術解析

低頻介電常數測定儀GDAT-S的核心測試原理基于電磁學中的電容器理論與阻抗分析技術。在理想平行板電容器模型中，當兩極板間為真空時，其電容值C?可由公式C?=ε?A/d計算得出，其中ε?為真空介電常數（8.854×10?12 F/m），A為極板面積，d為極板間距。當兩極板間填充待測絕緣材料時，電容值變?yōu)镃=ε?ε?A/d，其中ε?即為材料的相對介電常數。通過測量填充樣品前后的電容變化，即可推導出ε?=C/C?。這一理論基礎構成了該設備介電常數測試的核心邏輯。

在實際測試中，絕緣材料并非理想介質，其內部存在的極化損耗、電導損耗等因素會導致電流與電壓之間存在相位差，該相位差的余角即為介質損耗角δ，其正切值tanδ（即D值）是衡量材料介電損耗的關鍵參數。GDAT-S通過高頻阻抗分析模塊，采用自動平衡電橋法或射頻電流-電壓法（取決于測試頻率）精確測量復阻抗的實部與虛部，進而計算出D值。這種方法相比傳統的諧振法，具有測試頻率范圍寬、測量精度高、參數全面等優勢，尤其適合在20Hz至2MHz的寬頻段內進行介電性能表征。

設備采用的“上下位同時檢測”技術是保障測試效率與精度的關鍵。其中，“上位”指測試主機中的主處理單元，負責系統控制、人機交互與數據管理；“下位”指嵌入測試電極裝置中的前端采集單元，負責近距離采集樣品的電氣參數。這種分布式架構減少了信號傳輸過程中的衰減與干擾，提升了微弱信號的檢測能力——例如，電容測量分辨率可達0.00001pF，這使得對低介電常數材料（如聚四氟乙烯、聚丙烯等）或超薄樣品的測試成為可能。同時，上下位機的協同工作實現了測試流程的全自動化：從頻率掃描、信號施加、數據采集到結果計算與顯示，整個過程無需人工干預，既提高了測試效率，又避免了人工記錄與計算引入的隨機誤差。

在信號處理方面，設備集成的電壓/電流自動電平調整（ALC）功能是保障測試穩定性的重要技術。在測試過程中，由于樣品阻抗隨頻率變化，若信號源輸出電平固定，可能導致加載在樣品上的實際電壓或電流偏離設定值，影響測試精度。ALC功能可實時監測加載在樣品上的信號電平，并自動調整信號源輸出，確保測試信號穩定在設定值，這對于寬頻段測試（尤其是高頻段）尤為重要。此外，V、I測試信號電平監視功能允許操作人員實時查看實際施加的信號參數，進一步提升了測試過程的透明度與可控性。

針對不同類型的被測樣品，設備配套的測試電極裝置提供了三種適配測試方法。接觸電極法適用于表面平整、硬度較高的固體樣品，通過上下電極直接接觸樣品表面實現測試，操作簡便；薄膜電極法專門針對厚度較薄（通常小于0.1mm）的薄膜材料設計，采用特殊的電極結構減少邊緣效應帶來的測量誤差；非接觸法則適用于表面不平整、易變形或?qū)ξ廴久舾械臉悠罚ㄟ^電容耦合方式實現非接觸測量，避免樣品與電極的物理接觸導致的損傷或污染。這三種方法的靈活切換，使得設備能夠覆蓋絕大多數固體絕緣材料的測試需求。

四、操作流程與規范

為確保低頻介電常數測定儀GDAT-S的測試數據準確可靠，規范的測試操作流程至關重要。完整的測試過程可分為測試前準備、參數設置、樣品測試、數據記錄與后處理四個階段，每個階段均需遵循相應的操作規范。

測試前準備階段的核心是設備校準與環境確認。首先，需將設備放置在穩固、水平的工作臺面上，避免振動與強電磁場干擾，環境溫度建議控制在23±5℃，相對濕度保持在45%~75%之間，這符合多數材料測試標準對環境條件的要求。接通電源前，檢查設備外觀是否完好，測試電纜、電極裝置連接是否牢固。開機后，設備會進行自檢，待自檢完成并顯示主界面后，需進行校準操作：根據測試頻率范圍，選擇適當?shù)男?zhǔn)件（開路器、短路器、負載），依次執行開路校準、短路校準與負載校準。校準過程中，需確保校準件與測試端口連接緊密，避免松動引入誤差。對于長期未使用或經過運輸?shù)脑O(shè)備，建議在測試前重新執行校準流程。此外，還需準備標準介質樣品（通常為已知介電常數的聚四氟乙烯或氧化鋁陶瓷片），用于定期驗證設備精度。

參數設置階段需根據被測樣品的特性與測試需求，合理設置各項測試參數。首先是測試頻率的設置：若需研究材料介電性能隨頻率的變化規律，可利用10點列表掃描功能，預設多個測試頻率點（如20Hz、100Hz、1kHz、10kHz、100kHz、1MHz等）；若僅需獲取特定頻率下的介電常數，直接輸入目標頻率即可，注意頻率步進需設置為10mHz的整數倍。其次是測試信號電平的設置：對于一般絕緣材料，建議從較低電平（如100mV）開始測試，避免過高電壓導致樣品擊穿或極化飽和；對于高損耗材料，可適當降低信號電平以減少發熱影響。輸出阻抗的選擇需匹配樣品阻抗：低阻抗樣品（如導電高分子材料）建議選擇30Ω或10Ω輸出阻抗，高阻抗樣品（如優質絕緣材料）建議選擇50Ω或100Ω輸出阻抗，以獲得最佳的信號噪聲比。此外，還需根據樣品特性選擇合適的等效方式：串聯等效適用于低阻抗樣品（如電解電容、電感），并聯等效適用于高阻抗樣品（如絕緣材料的介電性能測試）。顯示方式可根據需求選擇直讀模式（直接顯示ε和D值）或原始參數模式（顯示Cp、D等基礎參數）。

樣品測試階段的規范操作直接影響測試結果的準確性。對于固體片狀樣品，首先使用千分尺測量樣品厚度，至少在不同位置測量3次取平均值，作為樣品厚度參數輸入設備。然后，根據樣品表面狀態選擇合適的測試方法：表面平整的硬質樣品采用接觸電極法，將樣品放置在下電極中心位置，通過微分頭緩慢下降上電極，直至與樣品表面輕微接觸（可通過設備顯示的電容值變化判斷接觸狀態，避免過度擠壓導致樣品變形）。對于薄膜樣品，采用薄膜電極法，需注意樣品的平整度，避免褶皺影響測試結果。對于表面不平整或易變形的樣品，采用非接觸法，設置合適的電極間距（略大于樣品厚度），確保樣品與電極無物理接觸。樣品放置完成后，啟動測試，設備會自動完成數據采集與計算。對于均勻性較差的樣品，建議在同一位置重復測試3~5次取平均值，或在樣品不同區域測試后取平均值，以提高數據代表性。測試過程中，注意觀察設備顯示的D值與電容值是否穩定，若數值波動較大，需檢查樣品接觸是否良好、環境是否存在干擾。

數據記錄與后處理階段需確保數據的完整性與可追溯性。設備支持多種方式保存測試數據：可直接通過USB HOST接口將數據導出至U盤，保存為CSV或TXT格式文件；也可通過LAN、RS232C等接口將數據上傳至計算機，進行進一步分析與存檔。記錄數據時，需同時記錄測試條件（頻率、信號電平、溫度、濕度）、樣品信息（材質、尺寸、編號）以及測試時間，這些信息對于后續數據比對與分析至關重要。對于批量測試場景，可利用設備內置的10檔分選功能，預設ε和D值的合格范圍，設備會自動判斷樣品是否合格并進行計數，大幅提高質檢效率。測試結束后，及時關閉設備電源，清潔電極表面，將樣品與配件妥善存放。

五、典型應用場景與案例分析

低頻介電常數測定儀GDAT-S憑借其寬測試頻率范圍、高精度與多功能性，在多個領域的材料研發與質量控制中發揮著重要作用。以下結合實際應用場景，對其典型用途進行說明。

在電子材料研發領域，該設備是評估電容器介質材料性能的核心工具。例如，某高校材料研究所開展高儲能密度介電陶瓷研發項目，需要系統研究陶瓷配方與燒結工藝對其介電常數的影響。研究人員利用GDAT-S的10點列表掃描功能，在20Hz至1MHz頻率范圍內對制備的陶瓷樣品進行測試，獲得了介電常數隨頻率變化的曲線。通過分析發現，當測試頻率為10kHz時，某新型鈦酸鋇基陶瓷的介電常數達到4500，且D值低于0.02，滿足預期性能指標。在后續工藝優化過程中，通過對比不同燒結溫度下樣品的ε和D值，確定了最佳燒結溫度為1250℃，為材料產業化提供了關鍵數據支撐。此外，該設備還可用于評估多層陶瓷電容器（MLCC）介質的均勻性：通過對同一批次不同位置的樣品進行測試，分析ε和D值的離散性，判斷生產工藝的穩定性。

在高分子材料改性研究中，該設備可用于分析填料對聚合物介電性能的影響。例如，某化工企業研發新型環氧樹脂復合材料，通過添加納米二氧化硅填料提升其絕緣性能。研究人員使用GDAT-S測試了不同填料含量（0~10wt%）復合材料的介電常數與介質損耗。測試結果表明，當填料含量為5wt%時，復合材料在1kHz下的介電常數為4.2，D值為0.008，相比純環氧樹脂（ε=3.8，D=0.012），介電常數略有提升，而介質損耗顯著降低，這得益于納米填料的界面極化效應與缺陷抑制作用。該結果為復合材料在高壓電機絕緣系統中的應用提供了依據。此外，對于柔性印刷電路板（FPCB）用聚酰亞胺薄膜，通過測試其在不同頻率下的ε和D值，可評估其信號傳輸特性，為高速電路設計提供材料參數。

在電力設備質量檢測領域，該設備是保障絕緣部件可靠性的重要手段。例如，某變壓器生產企業在原材料入庫檢驗環節，使用GDAT-S對絕緣紙板的介電性能進行抽檢。按照GB/T 1409-2006標準，在50Hz工頻下測試絕緣紙板的相對介電常數與介質損耗角正切值。通過對100批次樣品的測試數據統計，建立了該企業絕緣紙板的質量控制標準：ε值在2.8~3.2范圍內，D值不超過0.005。當某批次樣品測試結果顯示D值為0.008時，及時追溯生產過程，發現是干燥工序溫度不足導致水分含量超標，通過調整工藝參數避免了不合格產品流入下道工序。類似地，在電纜生產中，通過對交聯聚乙烯（XLPE）絕緣層的介電性能測試，可有效識別因交聯度不足或雜質混入導致的質量缺陷。

在新能源領域，該設備為電池隔膜與電容膜的性能評估提供了關鍵技術支持。例如，某鋰電池生產企業研發新型陶瓷涂覆隔膜，需要測試隔膜材料的介電性能以評估其耐擊穿能力。研究人員采用非接觸法，利用GDAT-S在1kHz下測試了不同涂覆厚度隔膜的介電常數，發現隨著涂覆厚度增加，介電常數從2.2（純聚乙烯隔膜）提升至3.5，同時D值保持在0.003以下，表明陶瓷涂層在提升介電常數的同時未引入明顯損耗，有利于改善電池的耐電壓性能。在超級電容器電極材料研究中，通過測試多孔碳材料在電解液中的介電響應，可分析其雙電層電容特性，為電極材料優化提供指導。

在科研教育領域，該設備是材料物理、電氣工程等專業實驗教學的重要工具。例如，某高校開設“電介質物理實驗”課程，學生通過使用GDAT-S測試不同類型電介質材料（如云母、玻璃、塑料）的介電頻譜，直觀理解極化機制（電子極化、離子極化、取向極化）與頻率的關系。在創新實踐項目中，學生團隊利用該設備研究了溫度對聚合物介電性能的影響，發現聚氯乙烯在80℃以上時D值顯著增大，這與材料玻璃化轉變溫度密切相關，相關成果獲得了大學生科技創新競賽獎項。設備的操作簡便性與數據直觀性，使其成為培養學生實驗技能與科研思維的理想平臺。

六、設備維護與常見故障排查

為確保低頻介電常數測定儀GDAT-S的長期穩定運行與測試精度，規范的日常維護與及時的故障排查至關重要。以下內容涵蓋了設備維護的關鍵要點與常見問題的解決方法。

日常維護工作應形成制度化流程，重點關注以下幾個方面。首先是電極系統的維護：每次測試結束后，使用無水乙醇與潔凈的絲綢布輕輕擦拭上下電極表面，去除殘留的樣品碎屑、油污或指紋，避免污染物影響電極接觸性能或引入測試誤差。對于非接觸測試模式下的電極，需特別注意保護其表面平整度，避免劃傷。定期檢查電極的平行度：將標準厚度量塊置于電極間，通過觀察不同位置的電容值差異判斷平行度，若差異超過5%，需聯系專業技術人員進行調整。其次是測試電纜的維護：避免電纜過度彎曲或拉伸，插拔連接器時需握住插頭部位，不可直接拉拽電纜。定期檢查電纜接頭是否有氧化、松動現象，必要時使用電子清潔劑清潔接頭。第三是設備存儲環境的維護：若設備長期停用（超過1個月），應將其存放于干燥、通風的環境中，相對濕度控制在40%~60%，并在包裝內放置干燥劑。再次啟用前，需預熱30分鐘以上，并重新執行校準流程。第四是軟件與數據的維護：定期備份設備內部的測試參數設置文件，避免因誤操作導致參數丟失。對于導出至計算機的數據，建議按照“樣品名稱-測試日期-測試人員”的規則命名文件夾，建立規范的數據庫，便于后續查詢與追溯。

常見故障的排查需遵循“先觀察、后分析、再處理”的原則，避免盲目拆卸設備。以下列舉幾類常見問題及解決方法：

1. 開機異常：若設備無法開機，首先檢查電源插頭是否插緊，電源開關是否正常，供電電壓是否符合要求（220V±10%，50Hz±2Hz）。若電源正常但設備無顯示，可能是保險絲熔斷，打開設備背部保險絲座，檢查并更換同規格保險絲（通常為250V/2A）。若更換后仍無法開機，需聯系專業維修人員，切勿自行拆解電源模塊。

2. 校準失敗：執行開路/短路校準時，若設備提示校準失敗，首先檢查校準件是否與測試端口匹配，連接是否緊密。清潔校準件與測試端口的接觸表面后重新嘗試。若仍失敗，檢查測試電纜是否損壞（可替換備用電纜驗證）。對于掃頻校準，需確保設置的頻率范圍覆蓋了校準件的適用頻段。若問題持續存在，可能是設備內部校準電路故障，需聯系技術支持。

3. 測試數據異常：若測試得到的ε或D值明顯偏離預期（如純聚四氟乙烯樣品的ε值顯示為10以上），首先執行以下步驟排查：①檢查樣品是否正確放置，電極與樣品接觸是否良好；②重新執行校準流程，排除校準失效問題；③檢查測試參數設置是否正確（如頻率、信號電平、等效方式等）；④使用標準介質樣品進行測試，若標準樣品測試結果異常，說明設備本身存在問題；若標準樣品正常，則可能是被測樣品存在問題（如厚度測量錯誤、表面污染、內部氣泡等）。對于D值波動較大的情況，可嘗試降低測試信號電平，或切換至慢速測量模式，以提高信噪比。

4. 通信接口故障：若無法通過USB、LAN或GPIB接口與計算機通信，首先檢查接口線纜是否連接正確，驅動程序是否安裝（對于USB與GPIB接口）。對于LAN接口，確認IP地址設置是否正確，網線是否通暢。可嘗試更換線纜或端口排除硬件問題。若使用遠程控制命令，需核對命令格式是否符合設備編程手冊要求，避免因語法錯誤導致通信失敗。

5. 顯示異常：若LCD屏幕出現花屏、缺劃或亮度異常，首先檢查屏幕對比度設置是否合適，可通過菜單調整對比度。若問題依舊，可能是屏幕排線松動或損壞，需聯系專業人員檢修。避免用力按壓屏幕，防止造成物理損壞。

在維護與故障排查過程中，需特別注意以下安全事項：設備內部存在高壓電路，非專業人員嚴禁打開機箱蓋板；進行電極相關操作時，確保設備已斷電，避免觸電風險；使用化學試劑清潔電極時，需在通風良好的環境中進行，并做好個人防護；涉及設備內部調試的操作，必須由經過培訓的技術人員執行，或聯系廠家技術支持，避免因操作不當導致設備損壞或人身傷害。

七、技術發展趨勢與展望

隨著電子信息、新能源、航空航天等領域?qū)Σ牧闲阅芤蟮牟粩嗵嵘皖l介電常數測定技術也在持續發展，呈現出多維度的創新趨勢。結合當前技術動態與行業需求，可對GDAT-S這類設備未來的技術演進方向進行展望。

測試頻率范圍的進一步拓展是重要發展方向之一。雖然當前GDAT-S的基礎頻率范圍為20Hz~2MHz，選配可達5MHz，但隨著5G/6G通信、毫米波雷達等技術的興起，對材料在更高頻段（如10MHz~1GHz）介電性能的研究需求日益增長。未來，通過采用更先進的射頻電路設計與信號處理算法，有望將測試頻率上限提升至百M(fèi)Hz甚至GHz級別，同時保持較高的測量精度，實現從低頻到射頻段的連續介電頻譜測試，為高頻電子材料的研發提供更全面的表征手段。

測量精度的持續提升也是技術攻關的重點。當前設備在10kHz下的介電常數測量精度為±2%，介質損耗角測量精度為±5%±0.0001。隨著材料科學的發展，對超低損耗材料（如高端聚酰亞胺薄膜、液晶聚合物等）的D值測試需求日益迫切，要求其D值測量下限突破0.00001，精度達到±1%以內。這需要改進信號檢測電路的噪聲抑制能力，采用更高分辨率的ADC轉換器，優化校準算法以消除系統誤差，同時研發更低損耗的測試電極與線纜材料，從硬件層面提升測量極限。

多功能集成化是另一重要趨勢。現有設備已集成變壓器參數測試、平衡測試等功能，未來有望進一步融合更多測試模塊，如溫度-介電性能聯用測試模塊，可在-70℃~300℃溫度范圍內實時監測材料介電性能變化，模擬材料在不同工作環境下的行為；濕度控制測試模塊，可研究濕度對吸濕性材料介電性能的影響；高壓介電測試模塊，支持在數千伏電壓下測試材料的介電強度與介電常數關系。這種多場耦合測試能力將為材料在復雜環境下的性能評估提供更接近實際應用的數據。

智能化與自動化水平的提升將顯著改善用戶體驗。一方面，通過引入人工智能算法，設備可實現測試參數的自動優化：根據被測樣品的類型與預估阻抗，自動推薦最佳測試頻率、信號電平與輸出阻抗組合，減少人工試錯成本。另一方面，結合機器視覺技術，實現樣品的自動識別、定位與放置，配合 robotic 樣品傳輸系統，構建全自動介電性能測試平臺，滿足大規模工業化生產的質檢需求。此外，基于云平臺的遠程監控與數據分析功能，允許用戶通過移動終端實時查看測試進度、下載數據，并實現多臺設備的數據共享與協同分析，提升實驗室管理效率。

在軟件生態方面，未來的設備將更加注重?cái)?shù)據分析功能的完善。除了基本的介電常數與損耗計算外，還將集成極化機理分析模型，可根據測試得到的介電頻譜反演材料的極化類型與貢獻比例；提供數據擬合工具，支持Cole-Cole圖、德拜模型等經典介電弛豫模型的擬合，幫助研究人員深入理解材料的介電響應機制；兼容更多數據格式導入導出，方便與MATLAB、Origin等科學計算軟件無縫對接，提升數據處理靈活性。

綠色節能設計也將成為設備研發的重要考量。通過采用低功耗芯片與高效電源管理技術，降低設備運行能耗；優化散熱結構設計，減少風扇等主動散熱部件的使用，降低運行噪音；選用環保材料制造設備外殼與內部組件，減少有害物質使用，符合RoHS等環保標準要求。這些改進不僅有助于降低用戶的使用成本，也體現了可持續發展的理念。

綜上所述，低頻介電常數測定儀GDAT-S作為材料介電性能表征的重要工具，其技術發展將與材料科學、電子技術、信息技術等領域的前沿進展緊密相連。通過持續的軟硬件創新，未來的設備將在測試范圍、精度、功能集成度與智能化水平上實現全面提升，為新材料研發、產品質量控制與科學研究提供更加強有力的支撐，在電子信息、新能源、航空航天等國家戰略產業中發揮更加重要的作用。

八、總結

低頻介電常數測定儀GDAT-S是一款基于高頻阻抗分析技術的專業測試設備，專為20Hz~2MHz頻段內固體絕緣材料介電性能表征而設計。通過集成精密阻抗分析模塊與多功能測試電極，該設備可實現相對介電常數（ε）與介質損耗角正切值（D）的直接測量，無需人工計算，大幅提升了測試效率與數據可靠性。其符合GB/T 1409-2006、ASTM D150、IEC 60250等多項國內外標準，測試精度可達ε：±2%（10kHz條件下）、D：±5%±0.0001（10kHz條件下），電容測量分辨率高達0.00001pF，能夠滿足科研院所材料研究、電子企業生產質檢、電力設備運維檢測等多場景下的測試需求。

設備的核心技術優勢體現在多個方面：上下位機協同檢測機制有效抑制了信號干擾，保障了微弱信號的檢測能力；自動電平調整（ALC）功能確保了測試信號的穩定性；10點列表掃描與多參數測量功能支持全面的材料特性分析；豐富的通信接口與數據存儲選項滿足了自動化測試與數據管理的需求；三種可選的電極測試方法（接觸法、薄膜法、非接觸法）使其能夠適配不同形態與特性的樣品。這些特性共同構成了該設備在介電性能測試領域的實用價值。

在實際應用中，GDAT-S已廣泛應用于電子材料研發（如介電陶瓷、高分子復合材料）、電力設備質檢（如絕緣紙板、電纜絕緣層）、新能源材料評估（如電池隔膜、超級電容器電極）以及高校科研教學等多個領域，為材料性能優化與產品質量控制提供了關鍵數據支撐。同時，規范的日常維護與正確的故障排查方法，是確保設備長期穩定運行與測試精度的重要保障。

展望未來，隨著材料科學與電子信息技術的不斷發展，低頻介電常數測定技術將朝著更高頻率、更高精度、更多功能集成以及智能化自動化的方向演進。GDAT-S這類設備也將通過持續的技術創新，不斷拓展其應用邊界，為新材料研發與產業升級提供更加強大的測試手段，在支撐國家戰略性新興產業發展的進程中發揮更為重要的作用。對于用戶而言，深入了解設備的工作原理、操作規范與維護要點，將有助于充分發揮其性能潛力，獲得準確可靠的測試數據，為相關研究與生產決策提供堅實依據。
