一、儀器概述

在電力、電氣制造、絕緣材料研發等諸多行業中，液體絕緣介質的各項電氣性能檢測是把控產品質量、保障電氣設備穩定運行的重要環節。絕緣油、抗燃油等液體絕緣材料廣泛應用于變壓器、高壓電纜、高壓開關、電容器等各類高壓電氣設備內部，這類材料的絕緣性能直接決定了高壓電氣設備的運行狀態、使用周期與運行安全。介質損耗因數、相對電容率以及直流電阻率是評判液體絕緣介質絕緣性能的核心參數，水分、雜質、氧化老化、外界溫濕度變化等因素，都會造成這幾項參數出現波動，進而引發電氣設備局部放電、絕緣失效、溫升異常等一系列問題，因此針對液體絕緣介質開展標準化、精準化的參數檢測，是行業日常檢測、定期巡檢、新品研發、設備檢修過程中必不可少的工作內容。

本款 GDAT-C2 絕緣油電阻率介質損耗測量儀，嚴格依據國家標準 GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》進行設計與制造，該標準等同采用 IEC 60247:2004 國際標準，自 2008 年 5 月 20 日正式實施，至今仍為液體絕緣材料檢測領域的主流執行標準，適用于全新液體絕緣介質的參照試驗，同時也可對運行狀態下變壓器、電纜及其他電工設備內部的液體絕緣介質開展檢測，僅針對單相液體完成標準化測量工作全國標準信息公共服務平臺。GDAT-C2 作為一體化高精密檢測設備，整合了多項核心檢測單元，將介損油杯、高精度溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等功能部件集成于一體，精簡了傳統分體式檢測設備的連接流程與操作步驟。

儀器依托成熟的測控技術與數字化技術，可自動完成升溫、恒溫控制、高速數據采樣、數據運算、結果顯示、數據打印以及數據存儲等全流程工作。整套設備操作邏輯貼合行業檢測習慣，搭配可視化人機交互界面，降低了操作人員的上手門檻。在實際檢測工作中，該儀器可完成絕緣油等常規液體絕緣介質的介質損耗因數、直流電阻率、相對電容率、電容量等參數檢測，同時支持對抗燃油開展體積電阻率專項檢測，能夠滿足不同品類液體絕緣介質的檢測需求。無論是電力系統運維單位對在運設備絕緣油的定期抽檢、電氣設備生產企業對出廠設備配套絕緣油的質量核驗、絕緣油品生產企業的成品檢測與配方調試，還是科研機構針對新型液體絕緣材料的性能試驗，該儀器均可適配對應的檢測場景，為各項檢測工作提供可靠的數據支撐。

從技術架構來看，儀器整體采用全數字技術搭建測量體系，實現全流程智能自動化測量，摒棄了傳統模擬設備操作繁瑣、人為干預多、數據易受外界干擾的弊端。設備搭載大屏幕彩色觸摸屏，配套完整的全中文操作菜單與分步中文操作提示，每一項操作流程、每一個功能選項都有清晰的文字指引，即便是未接受過專業高壓檢測培訓的工作人員，在熟讀操作規范后也可獨立完成整套檢測流程。檢測完成后，設備可將原始采樣數據、運算結果直觀展示在屏幕中，同時支持紙質報告打印，數據留存方式多樣，便于檢測數據歸檔、溯源以及多方核對，契合各類檢測場景對于數據管理的基本要求。

二、儀器核心特點

結合 GB/T5654-2007 標準檢測要求以及行業一線檢測的實際使用需求，GDAT-C2 絕緣油電阻率介質損耗測量儀在結構設計、功能配置、溫控系統、測量技術、安全防護、數據管理等多個維度進行優化設計，形成了適配標準化檢測工作的多項功能特點，具體內容如下。

整體自動化程度較高，整合多項檢測流程。儀器可一次性完成升溫、介質損耗檢測、電阻率檢測等多項核心試驗流程，無需操作人員中途切換設備、重新接線或者調整工況，減少了人工操作帶來的誤差，也有效縮短了單次試驗的整體耗時，提升批量樣品檢測的工作效率，適合樣品數量較多的集中檢測場景。

配套油杯采用符合 GB/T5654-2007 國標的三電極式結構，電極之間間距設定為 2mm。這種結構設計能夠有效規避雜散電容、電極漏電等問題對介質損耗測試結果造成的干擾，保障介損參數檢測的穩定性，貼合國家標準對于檢測器具的結構要求，從硬件層面保障試驗結果符合標準規范。

溫控系統采用中頻感應加熱模式，搭配 PID 控溫算法。該加熱模式實現油杯與加熱體非接觸式加熱，具備受熱均勻、升溫速度平穩、溫度調節便捷的特性。結合 PID 控溫算法后，設備可將試驗溫度穩定控制在預設數值的誤差范圍之內，避免溫度波動影響液體絕緣介質的電氣性能，進而保證不同溫度工況下檢測數據的一致性。

設備內置制冷功能，可滿足抗燃油 20℃標準工況下的測量要求。抗燃油作為特殊工況下使用的液體絕緣介質，國標明確要求其電阻率檢測需在 20℃環境下完成，當現場環境溫度高于 20℃時，儀器可自動啟動制冷模塊對油樣進行降溫；當環境溫度低于 20℃時，設備自動啟動加熱模塊進行升溫，雙向溫度調節功能保障抗燃油檢測始終在標準溫度下進行。

測量模塊搭載 DSP 數字信號處理技術與 FFT 快速傅里葉變換技術，對采集到的原始電氣信號進行降噪、運算、分析處理。液體絕緣介質的電氣信號較為微弱，易受現場電磁環境干擾，兩項技術的應用可過濾外界雜波干擾，讓采集到的數據、最終運算結果保持穩定，提升整套設備的測量可靠性。

儀器內部配置 SF6 充氣三點極式標準電容器，該類型電容器的電容量、介質損耗特性基本不受環境溫度、環境濕度變化的影響。在儀器長期連續使用的過程中，內部基準器件的性能穩定，可保證設備整體測量精度維持在固定水平，降低設備長期使用后的精度衰減問題，減少儀器校準頻次。

人機交互單元選用大屏幕彩色觸摸屏，界面全部采用中文操作菜單，人機對話流程直觀簡潔。各項功能按鍵、參數設置選項、試驗狀態提示分區清晰，操作人員可快速找到對應功能模塊，簡化操作邏輯，降低誤操作概率，適配不同操作習慣的工作人員使用。

配備多重安全防護機制，設置開蓋斷高壓、油杯高低壓電極短路提示等功能。儀器運行過程中內部存在高壓電路與高溫部件，開蓋斷高壓功能可在防護蓋板開啟時自動切斷高壓輸出，電極短路提示可及時預警線路異常狀態，兩類防護設計能夠規避高壓觸電、設備短路等安全隱患，保障操作人員人身安全與儀器本體的運行安全。

集成實時時鐘模塊，設備可自動記錄測試開展的日期與具體時間，相關時間信息會隨測量結果同步保存、屏幕顯示以及紙質打印。同時儀器具備環境溫度實時顯示功能，可對試驗現場的環境溫度進行實時監測，方便操作人員記錄試驗環境條件，完善試驗原始記錄，滿足實驗室檢測、第三方檢測機構對于試驗環境溯源的要求。

具備自動數據存儲功能，設備本地存儲空間可保存 100 組完整的測量數據。每組數據包含試驗參數、樣品參數、檢測結果、試驗時間、環境溫度等完整信息，無需外接存儲設備即可完成短期數據留存，后續可隨時調取查看、打印，方便試驗數據的對比分析與臺賬整理。

增設空電極杯校準功能，可單獨測量空電極杯的電容量與介質損耗因數。通過該項檢測能夠判斷空油杯的清潔程度、電極裝配狀態是否達標，若油杯殘留雜質、電極安裝錯位，空杯檢測數據會出現明顯異常。校準完成后，設備自動保存校準數據，在后續計算相對電容率、直流電阻率時，可結合校準數據進行修正計算，進一步提升最終檢測結果的準確度。

集成油杯自動排油清洗功能，自動化完成油杯排油與初步清洗流程。傳統檢測設備需要人工傾倒殘油、反復沖洗油杯，不僅操作繁瑣，還容易造成油品灑落、油杯清潔不徹底等問題。本儀器的自動排油清洗功能可簡化油杯預處理步驟，保證油杯清潔效果，減少不同樣品之間的交叉污染。

功能覆蓋范圍全面，除常規絕緣油檢測外，專門針對抗燃油設計獨立檢測程序與配套油杯，可精準完成抗燃油體積電阻率的專項測試，一機兼顧兩類主流液體絕緣介質的檢測需求，拓展了設備的適用范圍。

三、產品主要技術指標

本部分為儀器固定技術參數，參數內容未做修改，完整保留原始指標，涵蓋測量范圍、測量精度、分辨率、測溫相關參數、試驗電壓、設備功耗、外形尺寸、整機重量等全維度技術參數，是判斷儀器檢測能力、工況適配性的核心依據。

測量范圍

電容量：5pF～200pF

相對電容率：1.000～30.000

介質損耗因數：0.00001～100

直流電阻率：2.5 MΩm～20 TΩm

測量精度

電容量：±(1% 讀數 + 0.5pF)

相對電容率：±1% 讀數

介質損耗因數：±(1% 讀數 + 0.0001)

直流電阻率：±10% 讀數

分辨率

電容量：0.01pF

相對電容率：0.001

介質損耗因數：0.00001

測溫范圍：0～125℃

溫度測量誤差：±0.5℃

交流實驗電壓：0～2200V 連續可調，頻率 50Hz

直流試驗電壓：0～500V 連續可調

功耗：≤350W

外型尺寸：420mm380mm385mm

總重量：21Kg

四、儀器使用條件

GDAT-C2 絕緣油電阻率介質損耗測量儀屬于高精度電氣檢測設備，設備內部包含精密電子元件、高壓模塊、溫控模塊、傳感元件等結構，外界環境的溫度、濕度、供電參數等條件會直接影響設備的運行穩定性、測量精度以及使用壽命。為保障儀器正常工作、檢測數據有效，同時延長設備使用年限，儀器運行時需滿足以下使用條件，操作人員在開機試驗前，需提前核對現場環境與供電狀態。

環境溫度：設備正常工作的環境溫度區間為 0℃～40℃。若環境溫度低于 0℃，儀器內部部分電子元件、傳感模塊的靈敏度會下降，溫控系統的加熱、制冷模塊運行效率也會受到影響；若環境溫度高于 40℃，設備內部高壓電路、加熱部件運行時產生的熱量無法及時散出，易造成元件過熱老化，甚至觸發設備過熱保護，中斷試驗。試驗場地需做好通風、溫控措施，將環境溫度控制在規定區間內。

相對濕度：現場空氣相對濕度需保持在 80% 及以下。濕度過高時，空氣中的水汽會在儀器電極、電路板、接線端子等部位凝露，一方面會造成電極漏電，干擾介損、電阻率等參數的測量結果，另一方面還會腐蝕精密電路板與金屬連接件，引發線路短路、接觸不良等故障。在陰雨天氣、潮濕的地下配電室、戶外臨時檢測場地使用時，建議搭配除濕設備，降低環境濕度。

工作電源：適配交流 220V 供電電源，電壓允許波動范圍為額定電壓的 ±10%。高壓檢測設備對供電電壓穩定性要求較高，電壓大幅波動會造成試驗電壓輸出不穩，進而影響檢測數據。建議儀器使用獨立供電回路，避免與大功率電機、電焊機等沖擊性負載共用同一線路，減少電壓波動帶來的影響。

電源頻率：供電電源頻率為 50Hz，頻率允許波動范圍為額定頻率的 ±10%。儀器內部交流試驗電源、信號采集模塊均按照 50Hz 工頻標準設計，頻率超出范圍會導致信號采樣失真，影響介質損耗因數等工頻參數的檢測結果。

功率消耗：設備正常工作狀態下，整體功率消耗小于 200W，常規室內普通插座即可滿足供電功率要求，無需額外配置大功率供電線路。

除以上硬性使用條件外，結合設備使用經驗補充相關環境要求：試驗場地需遠離強電磁干擾源，如大型變壓器、變頻器、高頻發射設備等，電磁干擾會影響儀器微弱電信號的采集；場地地面保持平整，避免儀器傾斜放置，防止內部油杯、傳感器移位；試驗區域保持清潔，無粉塵、腐蝕性氣體、易燃易爆物質，粉塵進入儀器內部會堵塞散熱通道、磨損電極，腐蝕性氣體會腐蝕金屬部件與電子元件。

五、儀器面板詳細說明

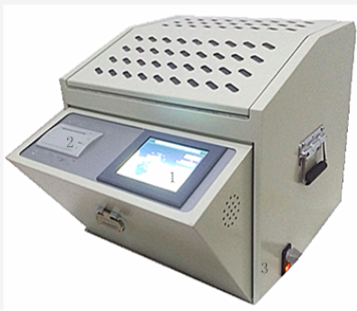

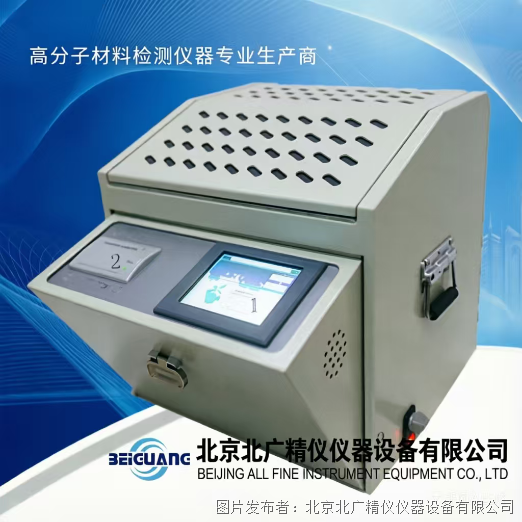

GDAT-C2 絕緣油電阻率介質損耗測量儀采用一體化機身設計，所有操作部件、接口、功能模塊均集成在設備面板之上，各部件分區布局合理，功能標識清晰。熟練掌握面板各個部件的名稱、位置以及用途，是正確完成接線、樣品放置、設備操作的基礎。下面按照面板部件分類，逐一介紹各組件的功能、使用方式以及適用場景。

液晶屏：設備核心顯示部件，為彩色觸控一體化屏幕。屏幕主要用于顯示系統日期、實時時間、環境溫度、試驗參數設置界面、試驗運行狀態、實時采樣數據、最終測試結果、全中文操作菜單以及分步操作提示等內容。同時該屏幕兼具觸控操作功能，所有參數設置、功能選擇、指令下達均通過點擊屏幕完成，是人機交互的核心載體。試驗全過程中，操作人員可通過屏幕實時掌握設備運行工況與樣品檢測進度。

打印機：內置式微型打印機，位于面板指定區域。該部件主要用于打印單次試驗的完整檢測結果，也可對多次試驗數據的平均值、匯總數據進行批量打印。打印內容包含試驗時間、環境溫度、設置的試驗電壓、試驗溫度、樣品類型、電容量、相對電容率、介質損耗因數、直流電阻率等全部試驗信息，打印出的紙質報告可直接作為試驗原始記錄使用，方便數據存檔、上報與核對。打印紙需按照規格要求進行更換，日常使用中注意保持打印機出紙口清潔。

電源插座及開關：集成式供電組件，電源插座用于插接配套 AC 220V 50Hz 電源線，接線時需保證插頭與插座插接牢固，避免接觸不良導致設備斷電。電源開關為整機總控開關，向上開啟開關，設備整體通電啟動；向下關閉開關，設備切斷全部供電。日常開關機均通過該開關完成，設備長時間閑置時，需關閉電源開關并拔下電源線。

油杯槽 2：專用放置區域，主要用于放置容量為 10ml 的抗燃油測試油杯，對應抗燃油體積電阻率檢測場景。油杯槽內部做限位設計，可固定油杯位置，防止試驗過程中油杯移位、傾倒，保障測溫、接線的穩定性。放置油杯時需輕拿輕放，保證油杯完全卡入槽位內部。

溫度信號線：配套專用測溫連接線，一端連接設備內部測溫模塊，另一端插入油杯中心部位的專用插孔，用于實時采集油杯內部油樣的溫度數據，為溫控系統提供數據依據。設備防護蓋板處于開啟狀態時，禁止開展測試工作，關閉蓋板后方可啟動試驗，一方面保障安全，另一方面保證溫度信號傳輸穩定。該信號線屬于精密傳感線路，拉扯、彎折易造成內部線路斷裂，使用與收納過程中需注意防護。

接地柱：設備專用接地連接部件，為金屬柱狀接口。根據高壓試驗安全規范，儀器運行過程中必須通過接地線將該接地柱與大地可靠連接。良好的接地不僅可以屏蔽外界電磁干擾，提升測量精度，還能在設備出現漏電、高壓泄漏等故障時，將電流導入大地，保護操作人員人身安全。接地連線需選用合規接地線，連接點保證接觸緊密，嚴禁在未接地的狀態下啟動高壓試驗。

測量信號線 1：專用測試連接線，主要應用于抗燃油體積電阻率測試工況。線路兩端分別對應設備信號接口與抗燃油油杯的電極接口，負責傳輸抗燃油電阻率檢測過程中的電氣信號，接線時需區分接口標識，保證插接到位，避免虛接造成信號中斷、數據異常。

測量信號線 2：常規測試連接線，適配絕緣油的介質損耗、電阻率綜合測試場景。在檢測變壓器油、電纜油等常規絕緣油時，使用該線路完成設備與絕緣油測試油杯之間的信號連接，線路材質具備耐高壓、抗老化特性，可長期適配高壓試驗工況。

油杯 1：絕緣油專用測試油杯，按照國標三電極結構制作，單次試驗需注入待測絕緣油 40ml，主要用于各類絕緣油的介質損耗及電阻率綜合測試。油杯為玻璃與金屬電極組合構件，質地易碎，同時電極表面易沾染雜質，使用前后需嚴格按照規范完成清洗、干燥、裝配，避免影響試驗結果。

油杯 2：抗燃油專用測試油杯，單次試驗注油量為 10ml，放置于油杯槽 2 內部，專門用于抗燃油體積電阻率測試。該油杯尺寸、電極布局針對抗燃油檢測工況優化，與油杯 1 區分使用，不可混用，防止不同油品交叉污染。

整套面板部件分為顯示操作類、供電控制類、接線傳感類、樣品承載類四大類別，各個部件分工明確，相互配合完成整套檢測流程。操作人員在試驗前需逐一檢查部件狀態、接線情況、油杯放置位置，確認無誤后方可啟動試驗。

六、完整操作步驟圖解及操作規范

GDAT-C2 絕緣油電阻率介質損耗測量儀區分絕緣油檢測、抗燃油檢測兩大核心操作流程，同時包含空杯校準、數據查詢、數據打印等輔助操作功能。不同檢測項目的操作流程存在差異，結合設備界面分步說明標準化操作流程，同時標注操作注意要點，操作人員可按照步驟依次執行，保障試驗流程規范、數據有效。

（一）絕緣油介質損耗及電阻率檢測操作流程

該流程適用于變壓器油、電容器油、電纜油等常規絕緣油樣品，試驗常規設置溫度為 90℃，可根據試驗需求自主調整溫度參數，具體操作步驟如下。

線路連接與接地檢查。按照面板標識，將測量信號線 2、溫度信號線對應接口連接完整，溫度信號線的探頭端插入油杯 1 中心的專用插孔內，保證插接牢固無松動。取出配套接地線，一端連接設備接地柱，另一端連接專用接地點位，確認接地連接可靠。完成所有接線工作后，再次檢查線路排布，避免線路擠壓、纏繞。

設備通電啟動。將電源線一端接入設備電源插座，另一端接入合規的 AC 220V 供電插座，按下設備電源開關，整機通電。設備通電后自動完成系統自檢、模塊初始化，隨后直接進入設備主操作界面，主界面顯示當前系統日期、星期、實時時間、環境溫度，同時展示漏油開關、空杯測試、自動測定、數據查詢、其它等功能按鍵。

油杯沖洗與樣品加注前期準備。正式注油前，需要使用待測油樣對油杯 1 進行沖洗，去除油杯內部殘留的雜質、殘油。點擊主界面中的漏油開關，開關標識前方會出現選中標記，代表排油系統開啟。將待測絕緣油樣沿著油杯注油口緩慢倒入，油樣會順著排液管自動流出，完成油杯沖洗工作。沖洗結束后，再次點擊漏油開關，關閉排油系統。繼續緩慢加注油樣，直至油杯注油口與液位管的液面高度保持平齊，停止注油。注油過程中嚴禁快速傾倒，防止油樣產生氣泡，氣泡會改變油樣絕緣狀態，造成檢測數據偏差。

試驗參數設置。在設備主界面中，點擊 “試驗條件” 按鍵，進入試驗參數設置二級菜單。該界面默認展示設備出廠標準參數，包含交流電壓、直流電壓、試驗溫度、試驗結果直接打印、油樣選擇五大設置項。若需要修改參數，點擊對應參數選項，屏幕會自動彈出數字小鍵盤，在小鍵盤中輸入目標數值，點擊小鍵盤確認鍵即可完成參數修改?！霸囼灲Y(jié)果直接打印” 選項為切換按鍵，點擊可在 “是” 與 “否” 之間切換，選擇 “是” 則試驗結束后自動啟動打印機輸出報告，選擇 “否” 則需要手動打印。油樣選擇選項此時設置為 “絕緣油”，參數全部調整完成后，點擊界面 “確定” 按鍵，返回主界面。常規工況下，交流電壓默認 2000V，直流電壓默認 500V，試驗溫度默認 90℃，符合 GB/T5654-2007 標準常規試驗要求。

空杯測試與校準。油樣加注之前，必須完成空杯測試，以此檢驗油杯清潔度、電極裝配狀態。在主界面點擊 “空杯測試” 按鍵，進入空杯測試界面。界面內包含介質損耗因數和相對電容率、體積電阻率兩個測試項目，點擊項目前方選擇框，出現選中標記即為選定該測試項目，無標記則不進行該項測試。行業通用標準為空杯介質損耗因數數值越小，代表油杯清潔與裝配狀態越好。選定測試項目后，點擊 “確定” 按鍵，進入測試啟動界面。操作人員可選擇按照預設 90℃溫度進行測試，也可點擊 “立即測試”，在當前環境溫度下完成空杯檢測。空杯測試數據異常時，需將油杯拆卸、重新清洗、干燥、裝配，再次復測，直至數據達標。

樣品加注與正式檢測?？毡瓬y試合格后，小心取出油杯 1 內部電極，放置在專用油杯架上。使用配套量杯量取 40ml 待測絕緣油，沿著油杯杯壁緩慢注入油杯內部，全程控制流速，杜絕氣泡產生。油樣加注完成后，緩慢將內電極放回油杯原位，動作放緩，避免電極下壓速度過快導致油樣排氣不及時而溢出。電極裝配完成后，再次檢查測量信號線、溫度信號線連接狀態，確認設備防護蓋板閉合。返回主界面，點擊 “自動測試” 按鍵，重復空杯測試的界面選擇流程，常規試驗按照規程選用 90℃工況開展檢測，也可根據需求選擇即時溫度測試。設備啟動后自動完成升溫、恒溫、數據采樣、運算、結果顯示等全流程工作，試驗過程中屏幕實時展示試驗進程與油樣溫度，試驗結束后自動生成檢測結果。

（二）抗燃油體積電阻率檢測操作流程

抗燃油檢測嚴格按照國標要求執行 20℃恒溫測試，設備自帶制冷與雙向溫控功能，操作流程與絕緣油檢測存在部分差異，具體步驟如下。

油杯放置與線路連接。取出清潔完成的油杯 2，使用量杯量取 10ml 抗燃油樣品，緩慢注入油杯 2 內部，無氣泡產生后，將油杯 2 平穩放置在設備油杯槽 2 內。將測量信號線 1 一端連接設備對應信號插座，另一端插入油杯 2 中心孔，保證接口接觸良好。溫度信號線可保持原有連接狀態，繼續與油杯 1 連接，油杯 2 的溫度檢測模塊集成在設備內部，無需額外連接測溫線路。全部操作完成后，將設備上蓋完全閉合，確保高壓保護開關正常閉合，高壓回路方可正常工作。

通電與油樣參數選擇。接通設備電源，開機進入主界面。點擊主界面 “試驗條件” 按鍵，進入?yún)?shù)設置界面，點擊油樣選擇選項，將選項切換為 “抗燃油”。切換完成后，設備程序會根據國標要求，自動將試驗溫度調整為 20℃，操作人員也可根據特殊試驗需求手動修改溫度數值。交流電壓、直流電壓、打印選項等參數可按需調整，參數設置完畢后點擊 “確定”，返回主界面。

啟動自動檢測與溫控調節。在主界面點擊 “自動測定” 按鍵，設備進入抗燃油測試界面，屏幕實時顯示當前試驗進程、測試點溫度。設備會自動比對現場環境溫度與標準 20℃試驗溫度：當現場室溫高于 20℃時，設備自動啟動制冷功能，對油杯 2 內部油樣進行降溫；當現場室溫低于 20℃時，設備自動啟動加熱功能，提升油樣溫度。全程自動恒溫控制，直至油樣溫度穩定在 20℃后，設備啟動電阻率檢測，自動完成數據采樣、運算、結果顯示。試驗過程中不得開啟設備上蓋，避免溫度流失與高壓安全隱患。

（三）數據查詢、刪除與打印操作流程

設備可本地存儲 100 組試驗數據，針對歷史數據的調取、管理、打印，按照以下步驟操作。

數據查詢。在設備主界面中，點擊 “數據查詢” 按鍵，進入歷史數據瀏覽界面。界面內按試驗時間順序存儲所有已保存的試驗數據，點擊 “上頁”“下頁” 按鍵，可逐頁翻閱歷史記錄，每組記錄完整展示試驗參數、檢測結果、試驗時間、環境溫度等信息。

數據打印。在數據查詢界面，選中需要輸出報告的單組或多組數據，點擊 “打印” 按鍵，內置打印機自動工作，輸出紙質試驗報告。批量檢測數據、對比試驗數據均可通過該功能完成紙質留存。

數據刪除。對于過期、無效、重復的試驗數據，在數據查詢界面選中對應記錄，點擊 “刪除” 按鍵，即可清除單組數據；也可根據設備操作指引批量清理數據，釋放本地存儲空間。

退出功能。完成數據查詢、打印、刪除操作后，點擊界面 “退出” 按鍵，即可返回設備主操作界面，開展下一組試驗。

七、油杯的清洗和安裝方法

油杯是直接承載樣品、搭載測試電極的核心部件，油杯的清潔程度、電極安裝精度，是決定檢測數據是否準確的關鍵因素。殘留的舊油、水分、粉塵、雜質會直接干擾介質損耗、電阻率等參數的測量，電極安裝錯位、間距偏移也會違背 GB/T5654-2007 標準要求，造成試驗失效。因此油杯的清洗、干燥、安裝必須遵循標準化流程，區分絕緣油油杯 1 與抗燃油油杯 2，兩類油杯分開清洗、分開存放，禁止混用。

（一）油杯清洗流程

試驗后殘油清理。單次試驗結束后，先啟動設備漏油排油功能，將油杯內部剩余的待測油樣完全排出，拆除測量信號線與溫度信號線，小心取出油杯，拆解油杯外電極、內電極、絕緣配件等分體結構。拆解過程輕拿輕放，避免玻璃部件碎裂、金屬電極表面產生劃痕，電極表面劃痕會改變電場分布，影響測量結果。

初步?jīng)_洗。使用與待測油品同類型的干凈新油，反復沖洗油杯內壁、各個電極表面、液位管、注油口等部位 2 至 3 次，沖去附著在表面的殘留舊油與可見雜質。針對頑固油污，可搭配行業允許的中性清洗溶劑進行擦拭，禁止使用腐蝕性強的酸堿溶劑，防止腐蝕金屬電極與玻璃腔體。

深度清潔與干燥。初步?jīng)_洗完成后，將油杯各部件放置在無塵通風區域自然風干，也可使用恒溫烘干設備進行低溫烘干，烘干溫度不宜過高，避免部件受熱變形。烘干后使用無塵軟布輕輕擦拭電極表面與油杯內壁，確認無肉眼可見雜質、水漬、油跡。清洗完成的油杯需放置在專用防塵油杯架上，用防塵罩遮蓋，防止空氣中的粉塵二次污染，等待下次使用。

交叉使用管控。更換不同品類油品檢測時，必須對油杯進行多次深度清洗與干燥，必要時更換專用油杯，杜絕不同絕緣油、抗燃油之間交叉污染。長期閑置的油杯，再次使用前需重新清洗、烘干，并完成空杯測試，確認狀態合格后方可注油試驗。

（二）油杯安裝流程

基礎裝配。取出清洗干燥完成的油杯部件，按照結構順序依次裝配底座、外電極、絕緣墊片，保證各個配件卡合到位，無松動、偏移。絕緣墊片起到絕緣與定位作用，安裝時不得出現褶皺、錯位，否則會造成電極短路、極間間距變化。

內電極安裝。平穩放置內電極，嚴格保證電極垂直居中，按照國標要求控制極間間距為 2mm，安裝完成后肉眼觀察電極無傾斜、觸碰。內電極是信號采集的核心部件，安裝偏差會直接改變雜散電容數值，導致介損測試數據異常。

整體檢查。油杯全部裝配完成后，再次檢查整體結構，晃動油杯無部件移位、異響，電極之間無接觸短路。隨后將裝配完成的油杯放置在設備對應槽位，連接各類信號線，準備開展空杯測試。若空杯測試數據異常，需重新拆解油杯，再次調整安裝位置。

八、儀器使用注意事項

GDAT-C2 絕緣油電阻率介質損耗測量儀屬于高壓、高溫、高精度一體化檢測設備，設備內部集成高壓電路、加熱模塊、制冷模塊、精密傳感元件與數字運算單元，使用過程中不僅需要遵循電氣試驗安全規范，還需做好設備養護、樣品管控、環境管控等工作，規避安全風險與設備故障風險，延長儀器使用壽命，保障檢測數據持續有效。結合設備結構、功能與試驗標準，梳理全流程使用注意事項，分為安全操作、設備養護、樣品試驗、配件更換四大類別。

（一）安全操作相關注意事項

所有操作人員必須嚴格遵守高壓試驗安全工作規程，熟悉高壓設備操作規范、應急處置方式。高壓試驗區域設置明顯警示標識，無關人員不得隨意進入試驗區域，試驗過程中操作人員不得擅自離開現場。

儀器運行過程中，內部電路帶有高壓，加熱模塊、油杯區域處于高溫狀態，此時嚴禁打開油杯防護罩與設備上蓋。開蓋不僅會觸發斷高壓保護、中斷試驗，還有可能造成高溫燙傷、高壓觸電事故，必須等待設備完全停止運行、高壓泄放完畢、溫度降至室溫后，方可開啟防護結構。

儀器全程必須可靠接地，這是高壓設備使用的基本安全要求。每次開機試驗前，都要檢查接地線路連接狀態，接地柱、接地點位不得出現松動、斷線現象，嚴禁在未接地、接地不良的狀態下啟動任何高壓檢測程序。

當設備提示油杯高低壓電極短路時，需立即停止試驗，關閉設備電源，待高壓完全泄放后，檢查油杯電極裝配狀態、線路連接狀態，排查短路故障，故障未排除前不得再次開機。

（二）設備運行與環境注意事項

試驗場地保持整潔、干燥、無塵，遠離腐蝕性氣體、易燃易爆物品、強電磁干擾源。粉塵進入儀器內部會堵塞散熱通道、磨損精密元件；腐蝕性氣體會腐蝕電路板、金屬接口；電磁干擾會影響微弱電信號采集，降低測量精度。

設備放置在平整、穩固的臺面之上，避免機身傾斜、晃動，長期傾斜放置會導致內部油杯、傳感器移位，影響溫控與測量效果。設備四周預留通風空間，保障散熱通道通暢，避免設備因散熱不良出現過熱保護。

避免設備長期在超出規定溫濕度、電壓范圍的環境下工作，長期工況異常會加速內部電子元件老化，縮短設備整體使用壽命。每日試驗結束后，及時關閉電源開關，拔掉電源線，做好設備防塵遮蓋。

（三）油杯與樣品試驗注意事項

油杯的清洗、拆解、裝配必須嚴格按照規定流程執行，這是保障試驗正常開展的基礎。油杯裝配失誤、清潔不達標，極易引發油杯內部放電，造成儀器高壓回路故障，導致設備無法正常工作。油杯屬于易損精密配件，使用、搬運過程中輕拿輕放，防止玻璃破碎、電極損壞。

樣品加注嚴格控制容量，絕緣油加注 40ml，抗燃油加注 10ml，按照液位管刻度為準。加注過程沿杯壁緩慢倒入，全程規避氣泡產生，氣泡會改變油介質的電氣性能，造成數據失真。不同樣品使用專屬油杯，不得混用。

每次注油試驗前，必須執行空杯校準測試，確認油杯狀態合格?？毡瓟?shù)據超標時，不得強行開展樣品檢測，需重新清洗、裝配油杯，直至空杯檢測達標。

（四）配件更換與故障處理注意事項

儀器配置有專用保險管，規格為 5A。當設備保險管損壞、整機無法通電時，必須更換同規格的原裝保險管，禁止使用規格不符、劣質保險管替代，否則會引發電路過載、短路，造成更大范圍的設備損壞。

測量信號線、溫度信號線屬于專用配套配件，線路內部為精密信號線路，出現線路破損、信號傳輸異常時，需更換原廠配套線路，不得隨意拼接、改裝線路。

設備出現無法啟動、參數設置失效、數據明顯異常、溫控失靈等故障時，首先斷電停機，排查外部供電、接線、油杯等外部問題，若外部無異常，不要自行拆解儀器內部結構，及時聯系技術人員檢修。

九、儀器成套性

GDAT-C2 絕緣油電阻率介質損耗測量儀出廠時配套完整的主機、試驗配件、耗材、資料文件，全套配件可滿足常規試驗、日常維護、數據輸出等全流程使用需求，開箱后可直接投入使用，整套成套物品明細如下。

主機：壹臺，為 GDAT-C2 絕緣油電阻率介質損耗測量儀整機，集成所有檢測模塊、操作界面、溫控模塊、制冷模塊、打印模塊等核心結構。

電源線：壹條，適配設備供電接口，用于連接 AC 220V 供電電源。

油杯 2：壹套，抗燃油專用測試油杯及配套電極、絕緣配件。

50ml 量杯：壹支，用于精準量取絕緣油、抗燃油待測樣品，控制注油體積。

測量信號線 1：壹條，抗燃油體積電阻率測試專用信號連接線。

測量信號線 2：壹條，絕緣油介質損耗及電阻率測試專用信號連接線。

溫度傳感器：壹條，油樣溫度檢測專用傳感線路。

排油管：壹個，配合設備自動排油功能，導出油杯內部殘油。

保險管（5A）：貳支，設備電路過載保護配件，作為備用件存放。

合格證：一份，設備出廠質量合格證明文件。

說明書：壹本，設備原版操作手冊，包含完整操作流程、參數說明、注意事項等內容。

出廠檢驗報告：壹張，設備出廠前各項技術參數、性能指標的檢測報告。

打印紙卷：貳卷，內置打印機專用耗材，用于試驗報告打印。

所有配套配件、資料需統一收納管理，分類存放，避免配件丟失、耗材受潮。備用保險管、打印紙等消耗品單獨存放，方便日常更換使用。

十、售后服務說明

為保障儀器長期穩定運行，保障用戶在設備使用、操作、故障處理、技術咨詢等方面獲得對應支持，該儀器配套完善的售后服務體系，服務范圍、服務期限、服務內容明確，具體說明如下。

儀器自采購?fù)瓿?、正式簽收之日起，提供為期一年的免費保修服務。在保修期內，若設備因產品自身質量問題出現運行故障、功能異常、部件損壞等情況，服務方提供免費維修、免費更換故障配件的服務，不收取維修工時費、配件費。人為損壞、使用環境違規、私自拆解設備、使用非原裝配件造成的故障，不在免費保修范圍之內。

設備超出免費保修期限后，依舊提供終身維修服務與終身技術服務支持。日常使用過程中，操作人員若遇到設備操作疑問、參數設置難題、試驗數據解讀、標準匹配咨詢等問題，均可發起技術咨詢，獲取對應的技術指導。當儀器出現故障、運行狀態異常時，可及時反饋相關問題，服務人員會根據故障情況制定對應的處理方案，提供維修服務，僅收取維修配件成本費用與合理工時費用。

設備使用過程中，一旦發現運行工況異常、功能失效、數據持續異常、硬件故障等問題，建議第一時間反饋問題詳情，包含故障現象、設備運行環境、操作步驟、故障出現時間等信息，以便快速定位故障原因，安排對應的處理方案，減少設備停機時間，降低對檢測工作的影響。同時，建議操作人員日常做好設備使用記錄、維護記錄，定期對設備進行清潔、線路檢查、空杯校準等基礎養護工作，減少故障發生概率。
