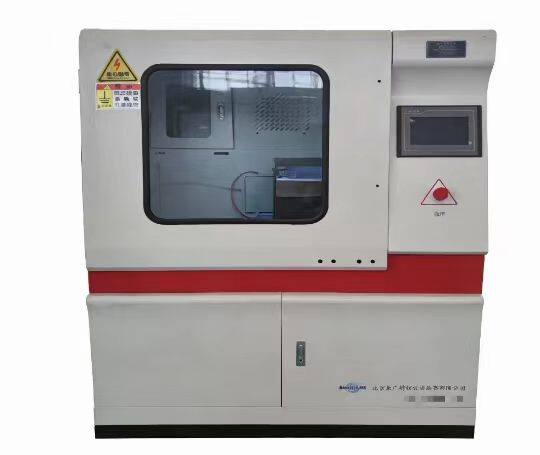

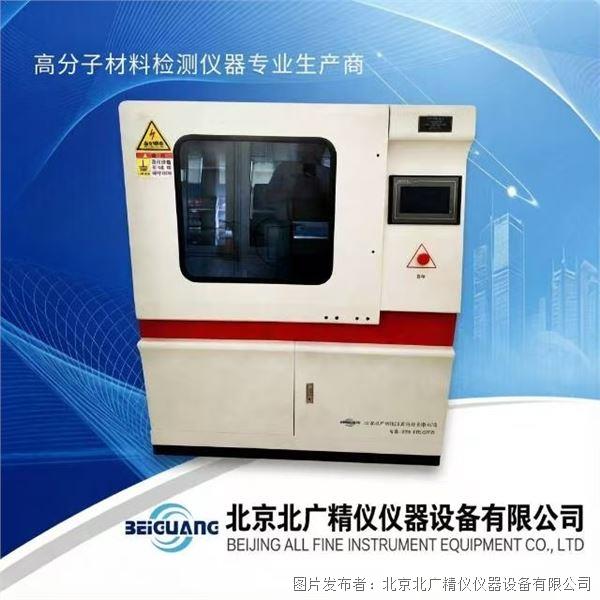

一、產品概述

在高電壓電氣設備與電工材料的質量管控體系中，絕緣材料的耐電弧性能直接決定開關、插座、電機繞組、變壓器、家電內部線路等在電暈、漏電或局部放電條件下的服役安全性。絕緣電氣耐電弧試驗儀BDH-20KV基于GB 1411-2002《固體電工絕緣材料高壓小電流間歇耐電弧試驗方法》設計，同時兼容IPC 650、IEC 61621、ASTM D495、JEC 149、UL 746A等多類國內外標準要求，通過模擬高壓小電流電弧對絕緣材料表面的侵蝕過程，量化材料抵抗電弧引燃、碳化、擊穿的能力，為電工塑料、樹脂膠、絕緣漆、云母、陶瓷、玻璃、絕緣油、紙板等介質的耐電弧等級評定提供標準化檢測手段。

從技術架構來看，設備由高壓發生系統、電弧電流控制單元、電極加載機構、安全保護模塊、數據記錄系統五部分組成。高壓發生器可輸出0–20kV連續可調交流電壓，配合間歇與連續兩種試驗模式，覆蓋從低強度局部放電到高強度電弧灼燒的全區間測試需求。電極系統采用不銹鋼板狀電極與鎢鋼棒狀電極組合，按標準110°夾角配置，施加0.5±0.05N恒定壓力，確保電弧能量穩定作用于試樣表面。整機集成過流、短路、安全門、軟件誤操作等多重保護機制，適配電機、電器、家用電器、新能源汽車零部件等行業的絕緣材料入廠檢驗、研發配方篩選與第三方檢測認證場景。

在操作體驗層面，儀器采用觸摸屏人機交互界面，試驗參數（電壓、電流、通斷時間、持續時間）以數字化方式設定，測試過程實時顯示電弧狀態、 elapsed time與階段進度。試驗結束后自動記錄電弧耐受時間，生成測試報告，支持歷史數據查詢與導出。無論是實驗室精密研發還是生產線批量質檢，該設備均能提供可重復、可追溯的耐電弧性能數據，支撐絕緣材料的質量分級與應用選型。

二、工作原理

（一）耐電弧性能測試的物理本質

固體絕緣材料在高壓電場作用下，表面可能因局部放電、電暈或電弧能量注入而發生物理化學變化：初期表現為表面輕微碳化、漏電痕跡形成；中期發展為碳化通道擴展、絕緣電阻下降；后期最終導致貫穿性擊穿或引燃。耐電弧試驗通過人為施加可控的高壓小電流電弧，加速這一過程，以材料從開始承受電弧到出現失效（如擊穿、引燃或導電通道形成）的時間作為耐電弧性能指標，單位為秒（s）。

該指標與材料的化學結構、填料類型、表面能、導熱系數密切相關：含鹵素、磷系阻燃劑的塑料通常具有較高耐電弧性；無機填料（如氫氧化鋁、二氧化硅）可提升電弧路徑的曲折度，延緩碳化通道發展；表面疏水性好的材料能減少水汽吸附，降低表面泄漏電流引發的電弧風險。通過對比不同材料的耐電弧時間，可直觀評估其在高壓環境下的絕緣可靠性。

（二）試驗過程的階段劃分

設備執行GB 1411-2002標準規定的8階段測試程序，通過逐步增大電弧能量，模擬實際應用中電弧強度的動態變化。各階段參數如下（原表格內容轉為文字描述）：

第一階段（1/8-10）：電弧電流10mA，采用間歇通電模式，每1/4秒通電、7/4秒斷電，持續60秒，累計試驗時間60秒；

第二階段（1/4-10）：電弧電流仍為10mA，間歇模式調整為每1/4秒通電、3/4秒斷電，持續60秒，累計時間120秒；

第三階段（1/2-10）：電弧電流10mA，間歇模式調整為每1/2秒通電、1/2秒斷電，持續60秒，累計時間180秒；

第四階段（10）：電弧電流10mA，轉為連續通電模式，持續60秒，累計時間240秒；

第五階段（20）：電弧電流提升至20mA，連續通電，持續60秒，累計時間300秒；

第六階段（30）：電弧電流提升至30mA，連續通電，持續60秒，累計時間360秒；

第七階段（40）：電弧電流提升至40mA，連續通電，持續60秒，累計時間420秒。

若材料在某階段內出現擊穿、引燃或表面形成導電碳化通道，試驗立即終止，當前累計時間即為該材料的耐電弧時間。例如，某材料在第三階段（1/2-10）第45秒失效，則其耐電弧時間為180秒+45秒=225秒。這種分階段遞增能量的設計，既模擬了實際電弧從弱到強的發展過程，又避免了單一強度測試對材料耐電弧特性的片面評價。

（三）高壓電弧的產生與控制

高壓發生系統采用工頻交流升壓技術，輸入220V交流電，經升壓變壓器輸出0–20kV連續可調高壓，電壓控制誤差優于2%。電弧電流通過串聯限流電阻與電流反饋回路實現精確控制，支持10mA、20mA、30mA、40mA四檔切換，電流控制精度優于±10%，測試精度優于±1.5%。

電弧通斷時間由微處理器控制的高壓繼電器實現，通斷時間誤差小于5ms，確保間歇模式的時序精度符合標準要求。電極系統采用不銹鋼板狀電極（25.4mm×12.7mm×0.15mm）與鎢鋼棒狀電極（直徑2.4mm，長度70mm）組合，兩電極呈110°夾角配置，通過配重施加0.5±0.05N恒定壓力，保證電弧能量穩定作用于試樣表面，避免因壓力波動導致電弧形態改變。

（四）失效判據與數據記錄

試驗過程中，系統通過以下特征判定材料失效：

擊穿：試樣表面出現貫穿性導電通道，導致回路電流突然增大（超過設定閾值）；

引燃：電弧能量引發試樣燃燒，火焰持續超過5秒；

碳化通道：表面形成明顯的黑色碳化路徑，長度超過規定值或導致絕緣電阻下降至1MΩ以下。

一旦觸發失效判據，系統立即停止高壓輸出，記錄當前累計試驗時間，并保存測試數據。觸摸屏實時顯示各階段進度、當前電弧電流、電壓值與 elapsed time，便于操作人員監控試驗狀態。

三、產品特點

（一）多標準兼容性與試驗模式

設備支持GB 1411-2002、IPC 650、IEC 61621、ASTM D495、JEC 149、UL 746A等多種國內外標準，覆蓋間歇電弧與連續電弧兩種試驗模式。用戶可根據材料類型與應用場景選擇對應標準方法：例如，電工塑料優先采用GB 1411-2002的8階段程序；印刷電路板基材可參照IPC 650的試驗條件；出口產品需滿足UL 746A的耐電弧等級要求。這種多標準兼容性使一臺設備即可應對不同客戶、不同市場的檢測需求，減少實驗室設備重復配置。

（二）高壓安全與防護設計

針對20kV高壓測試的風險，設備集成五重安全保護機制：

過流保護：當回路電流超過額定值1.5倍時，0.1秒內切斷高壓輸出；

短路保護：電極間發生直接短路時，立即切斷電源并報警；

安全門開啟保護：試驗艙門未關閉或中途開啟時，高壓自動斷開，防止人員誤觸；

軟件誤操作保護：參數設置超出范圍（如電壓超過20kV）時，系統拒絕執行并提示錯誤；

放電棒強制放電：試驗結束后，必須使用配套樹脂式放電棒對高壓端進行放電，方可接觸電極，避免殘余電荷電擊。

試驗艙采用透明觀察窗設計，操作人員可在安全距離外觀察電弧狀態，艙體接地阻抗小于4Ω，確保漏電電流有效導入大地。

（三）電極系統與人機交互

電極作為電弧能量傳遞的核心部件，采用高耐磨材料制造：不銹鋼板狀電極抗腐蝕、抗氧化，適合長期接觸有機絕緣材料；鎢鋼棒狀電極硬度高、耐高溫，可承受高強度電弧灼燒而不發生變形。電極間距可通過精密調節旋鈕精確控制，確保每次試驗的弧長一致性。

觸摸屏界面采用圖標化菜單設計，主界面集成參數設置、試驗啟動、數據查詢、系統校準四大功能模塊。參數設置支持電壓（0–20kV）、電流（10/20/30/40mA）、試驗模式（間歇/連續）的獨立配置；數據查詢可按日期、試樣編號篩選歷史記錄，支持導出Excel格式報表；系統校準功能引導用戶定期校驗電壓、電流精度，確保測試數據準確性。

（四）核心配置與擴展性

設備主要配置包括試驗主機、2萬伏高壓發生器、兩套試驗電極（不銹鋼+鎢鋼）、樹脂式放電棒、使用說明書與合格證。高壓發生器與主機分離設計，減少電磁干擾對控制電路的影響；電極采用快換接口，更換過程無需工具，5分鐘內即可完成不同類型電極的切換。預留RS485通訊接口，支持后續接入實驗室信息管理系統（LIMS），實現測試數據的集中管理與統計分析。

四、性能參數

輸入電壓: 交流220V

輸出電壓: 交流0--20KV

電器容量: 2KVA

試驗方式: 間歇電弧，連續電弧

試驗電流: 10MA-20MA-30MA-40MA可選

試驗電壓控制誤差: 優于2%

電弧通斷時間誤差: <5ms

試驗電壓連續可調: 0--20KV

電流控制精度: 優于±10%

電流測試精度: 優于±1.5%

電流對試驗壓力: 0.5±0.05N

電極規格: 不銹鋼板狀電極25.4mm12.7mm0.15mm；鎢鋼電極2.4mm*70mm；電極配置角110度；電極重量: 50G

安全保護: 過流保護、短路保護、安全門開啟保護、軟件誤操作保護

主要配置: 試驗主機一臺、2萬伏高壓發生器一臺、試驗電極兩套、放電棒一只(樹脂式)、產品使用說明書一份、合格證一份

五、符合標準

該試驗儀的設計與性能嚴格遵循國內外相關標準要求，主要包括：

GB 1411-2002《固體電工絕緣材料高壓小電流間歇耐電弧試驗方法》

IPC 650《印制板性能規范》

IEC 61621《絕緣材料耐電弧性能的測定》

ASTM D495《絕緣材料耐高壓低電流電弧的標準試驗方法》

JEC 149《電氣用塑料耐電弧性試驗方法》

UL 746A《聚合物材料安全標準：短期性能評價》

通過上述標準認證，確保測試方法的規范性與結果的可比性，滿足電工材料進出口貿易、產品質量認證、科研項目驗收等場景的合規要求。

六、應用領域

（一）電工塑料與樹脂材料

在電機、電器制造領域，耐電弧性能是絕緣結構件選材的核心指標。例如，斷路器外殼、接觸器底座、繼電器骨架等部件需承受開關操作過程中產生的電弧沖擊，其耐電弧時間通常要求≥180秒（對應GB 1411-2002第三階段）；而高壓開關設備中的絕緣隔板、支撐件，耐電弧時間需≥300秒（第五階段）。通過該試驗儀可對比不同樹脂體系（如酚醛樹脂、環氧樹脂、不飽和聚酯）與填料配方（如氫氧化鋁、玻璃纖維）的耐電弧性能，優化材料配方以提升產品可靠性。

（二）絕緣漆與浸漬材料

電機繞組、變壓器線圈通常采用絕緣漆浸漬處理，以增強絕緣性能與機械強度。絕緣漆的耐電弧性能直接影響電機在過載、短路等故障下的生存能力。測試時，將絕緣漆涂覆在標準試樣表面，固化后進行耐電弧試驗，通過對比不同漆種的耐電弧時間，篩選適用于高電壓等級的絕緣漆品種。例如，F級絕緣漆的耐電弧時間一般要求≥240秒，H級絕緣漆需≥360秒。

（三）云母與陶瓷絕緣材料

云母板、陶瓷片作為高溫環境下的絕緣部件，廣泛應用于電熱器具、工業爐、新能源汽車電池模組等場景。這類材料具有優異的耐熱性，但耐電弧性能可能因雜質含量、燒結工藝而存在差異。通過耐電弧試驗可評估其表面抗電弧侵蝕能力，例如，新能源動力電池模組中的云母隔離片，耐電弧時間需≥420秒（第七階段），以防止電池熱失控時的電弧引燃風險。

（四）絕緣油與絕緣紙

電力變壓器、電容器等油浸式設備采用絕緣油與絕緣紙作為主絕緣介質，兩者的耐電弧性能共同決定設備的絕緣壽命。測試絕緣油時，將油樣注入標準油杯，電極浸入油中施加電弧，通過觀察油色變化、氣體析出情況與擊穿時間，評價其耐電弧性能；絕緣紙則需制成標準試樣，在干燥狀態下進行試驗，確保其能承受變壓器內部可能出現的局部電弧。

（五）電子電器與家電行業

家用空調、冰箱、洗衣機等電器的內部布線、接線端子、控制板等部件，需通過耐電弧試驗驗證其在使用過程中的安全性。例如，空調壓縮機的接線端子絕緣材料，若耐電弧性能不足，可能在長期運行中因電弧侵蝕導致短路起火；電熱水器的溫控器絕緣外殼，需承受加熱管漏電引發的局部電弧，避免觸電事故。該試驗儀可為家電產品的絕緣設計提供數據支撐，滿足GB 4706系列標準的安全要求。

七、安裝與操作

（一）安裝環境要求

物理環境：設備應安裝在通風良好、無強電磁干擾的實驗室內，周圍預留不小于100cm的操作空間。地面需平整堅固，承重能力不低于500kg/m2，避免高壓發生器運行時產生振動。

能源條件：供電線路需配備獨立的20A空氣開關，接地電阻不大于4Ω。試驗區域應設置警示標識，禁止無關人員靠近。

配套設施：實驗室需配備排風系統，及時排出試驗過程中產生的煙霧與揮發性氣體。若測試絕緣油等易燃介質，需額外配置滅火器材（如二氧化碳滅火器）。

（二）操作前準備

試樣制備：按標準方法裁取試樣，固體材料尺寸不小于50mm×50mm，厚度均勻（通常2–5mm）；絕緣漆需涂覆在標準玻璃板上，固化后剝離成規定尺寸；絕緣油需注入標準油杯至規定刻度。試樣表面應平整光滑，無氣泡、裂紋、雜質等缺陷，每組測試至少準備5個平行試樣。

電極清潔：每次測試前用無水乙醇擦拭電極表面，去除油污與殘留碳化層，確保電弧能量穩定傳遞。檢查電極間距是否符合標準規定（通常為6.35mm），必要時用塞尺校準。

參數設置：根據試樣類型選擇對應標準方法，設置試驗電壓、電流檔位、試驗模式（間歇/連續）。例如，測試電工塑料時選擇GB 1411-2002的8階段程序，電壓設為15kV，電流從10mA起始。

（三）測試操作流程

開機預熱：接通電源，打開設備總開關，系統進入自檢程序（約30秒）。預熱15分鐘后，檢查高壓發生器輸出是否正常。

試樣安裝：打開試驗艙門，將試樣放置于電極下方，調整電極位置使電弧作用于試樣中心區域，關閉艙門并確認安全門鎖定。

啟動測試：點擊觸摸屏“開始試驗”按鈕，設備按設定程序施加高壓電弧，實時顯示試驗進度與 elapsed time。操作人員通過透明觀察窗監控電弧狀態，若出現異常（如試樣引燃），立即按下急停按鈕。

結束處理：試驗終止后，系統自動保存數據并顯示耐電弧時間。使用樹脂式放電棒對高壓端放電（至少3次），確認無殘余電壓后，打開艙門取出試樣，觀察表面碳化、擊穿情況并記錄。

數據記錄：填寫試驗報告，包括試樣編號、材料名稱、試驗參數、耐電弧時間、失效現象等信息，簽字存檔。

八、維護與保養

（一）日常維護

電極維護：每次測試后用無水乙醇清潔電極，若表面出現明顯凹坑或氧化層，需用細砂紙輕輕打磨平整，確保電弧形態穩定。鎢鋼電極每測試100次需檢查尖端磨損情況，磨損量超過0.5mm時應更換。

高壓系統維護：每周檢查高壓發生器輸出線是否破損，接線端子是否松動。每月用干布擦拭高壓絕緣子表面，去除灰塵與污漬，防止沿面放電。

安全裝置校驗：每季度測試安全門保護功能，模擬開門狀態，確認高壓是否自動切斷。校驗過流保護閾值，確保其在額定電流的1.5倍時可靠動作。

（二）定期校準

電壓校準：每半年使用標準高壓分壓器對輸出電壓進行校準，在0–20kV范圍內選取5個校準點（0kV、5kV、10kV、15kV、20kV），誤差應優于2%。

電流校準：使用標準電流表串聯于高壓回路，校準10mA、20mA、30mA、40mA四檔電流精度，誤差應優于±1.5%。

時間校準：用秒表比對電弧通斷時間，誤差應小于5ms。

（三）常見故障處理

故障現象

可能原因

處理方法

高壓無法輸出

安全門未關、過流保護動作、高壓發生器故障

檢查安全門是否鎖定，復位過流保護，聯系廠家維修

電弧不穩定

電極污染、間距不當、電壓波動

清潔電極，校準間距，檢查電源電壓

電流示值偏差大

電流傳感器故障、限流電阻損壞

校準電流傳感器，更換限流電阻

觸摸屏無響應

系統死機、觸控面板故障

重啟設備，聯系廠家更換觸控面板

九、技術優勢分析

（一）測試精度優勢

相比傳統手動耐電弧試驗儀，BDH-20KV采用微處理器控制高壓輸出與電弧通斷，電壓控制誤差優于2%，通斷時間誤差小于5ms，遠優于標準要求的±5%與±10ms。電流四檔切換配合0.5±0.05N恒定電極壓力，確保每次試驗的電弧能量一致性，減少人為操作引入的誤差。這種高精度控制使不同實驗室間的測試結果具有更好的可比性，滿足第三方檢測的仲裁需求。

（二）安全性能優勢

五重安全保護機制覆蓋了高壓測試的全風險點：過流與短路保護防止設備內部故障擴大；安全門保護避免人員誤觸高壓；軟件誤操作保護防止參數設置錯誤導致危險；放電棒強制放電消除殘余電荷風險。這些措施使設備在長期運行中保持高安全性，尤其適合人員流動較大的共享實驗室。

（三）操作便捷性優勢

觸摸屏界面簡化了復雜的參數設置過程，操作人員無需記憶標準中的階段參數，只需選擇對應標準方法即可自動執行8階段程序。歷史數據查詢與導出功能替代了傳統的人工記錄，減少數據轉錄錯誤，提高實驗室工作效率。電極快換設計使不同材料的測試切換更加便捷，適應多品種、小批量的檢測需求。

十、行業應用案例

（一）電機絕緣材料企業應用實例

某電機制造企業在研發新型變頻電機絕緣系統時，使用該試驗儀對比了三種絕緣漆的耐電弧性能：傳統環氧漆耐電弧時間為210秒，改性聚酯漆為280秒，新型聚酰亞胺漆達380秒。通過微觀分析發現，新型漆的耐電弧性提升源于分子鏈中引入的苯環結構增強了抗碳化能力。基于該數據，企業將新型聚酰亞胺漆應用于高壓變頻電機，產品通過UL認證并成功打入歐美市場。

（二）新能源汽車零部件企業應用實例

某動力電池企業需評估模組隔離片的耐電弧性能，以防止熱失控時的電弧蔓延。使用BDH-20KV對云母板、陶瓷片、硅橡膠三類材料進行測試，結果顯示：1.5mm厚云母板耐電弧時間達450秒，陶瓷片為520秒，硅橡膠僅為120秒。結合成本因素，企業最終選擇云母板作為隔離片材料，并通過優化厚度至2.0mm，使耐電弧時間提升至580秒，滿足ISO 26262功能安全要求。

（三）第三方檢測機構應用實例

某省級質檢院在承接家電產品安全檢測任務時，使用該設備對10批次電熱水壺溫控器絕緣外殼進行耐電弧測試，發現2批次產品耐電弧時間不足150秒（標準要求≥180秒），存在安全隱患。進一步分析表明，不合格產品使用了回收塑料摻雜過量碳酸鈣填料，導致材料耐電弧性能下降。該檢測結果促使企業更換原材料，避免了潛在的安全事故。

十一、選型指南

（一）應用場景匹配

研發實驗室：建議選擇全功能配置，支持多標準切換與自定義試驗程序，滿足新材料開發的多樣化測試需求。

生產企業質檢：側重測試效率與穩定性，選擇電極快換、數據自動存儲功能，適配批量檢測需求。

第三方檢測機構：需符合CNAS認可要求，選擇帶計量校準證書、安全保護完善的型號，確保測試數據的可追溯性。

（二）關鍵參數選擇

電壓范圍：通用絕緣材料測試選擇20kV機型即可，特高壓設備用絕緣材料需選擇更高電壓機型（如50kV或100kV）。

電流精度：常規檢測選擇±10%精度，科研級應用建議選擇±5%更高精度機型。

安全配置：優先選擇具備多重安全保護的機型，尤其是高壓互鎖、殘余電壓釋放等功能，降低操作風險。

（三）配套附件建議

十二、技術發展趨勢

隨著電工材料科學與智能制造的發展，耐電弧試驗技術正朝著以下方向演進：一是測試自動化程度提升，通過機器人自動上下料、視覺識別試樣表面碳化狀態，實現無人值守連續測試；二是多物理場耦合測試，將耐電弧性能與熱穩定性、機械強度等指標聯合評價，提供更全面的材料性能數據；三是智能化數據分析，利用AI算法建立材料結構與耐電弧性能的關聯模型，實現材料耐電弧等級的快速預測；四是綠色化設計，采用環保型電極材料與低能耗高壓技術，降低設備運行對環境的影響。

對于BDH-20KV這類成熟機型，未來將通過固件升級持續優化控制算法，增加無線數據傳輸、遠程故障診斷等功能，更好地適配工業互聯網與智慧實驗室建設需求。用戶在選擇設備時，除關注當前性能參數外，還應考慮廠商的技術迭代能力與售后服務網絡，確保設備長期穩定運行與技術支持。

十三、使用注意事項

安全操作：試驗過程中嚴禁打開試驗艙門，禁止觸摸高壓電極與試樣。更換試樣前必須用放電棒對高壓端放電，確認無殘余電壓后方可操作。

試樣要求：試樣需按標準要求進行狀態調節，避免吸濕、應力集中等因素影響測試結果。對于各向異性材料，需注明取樣方向與測試方向。

環境控制：實驗室溫度應保持在23±2℃，相對濕度50±10%，避免空調直吹設備或陽光直射，防止環境溫度波動影響測試精度。

數據管理：定期備份測試數據，重要實驗數據建議采用紙質報告與電子存檔雙重備份。原始記錄應包含試樣信息、測試參數、環境條件等內容，確保可追溯性。

人員培訓：操作人員需經專業培訓合格后方可上崗，熟悉設備性能與安全規程。新員工應在老員工指導下進行操作，避免因誤操作導致設備損壞或安全事故。

十四、結語

絕緣電氣耐電弧試驗儀BDH-20KV作為電工絕緣材料耐電弧性能檢測的核心設備，通過標準化的8階段測試程序、精確的高壓電弧控制、多重安全保護機制，為材料研發、生產質控、產品認證提供科學依據。其多標準兼容性、高精度測試、智能化操作等特點，使其能夠滿足不同行業、不同場景的檢測需求。隨著電工設備向高電壓、小型化、智能化方向發展，耐電弧性能的重要性將進一步凸顯，該設備將持續發揮關鍵作用，助力企業提升產品質量、優化材料配方、增強市場競爭力。

在實際應用中，用戶應根據自身需求合理配置設備功能，嚴格執行操作規程與維護計劃，確保測試數據的準確性與可靠性。通過科學運用耐電弧試驗技術，可有效規避絕緣材料在高壓環境下的失效風險，為電工設備的安全運行提供堅實的技術保障。未來，隨著檢測技術的持續創新，該類設備將在新材料研發與高端裝備制造領域展現更廣闊的應用前景。
