一、產品概述

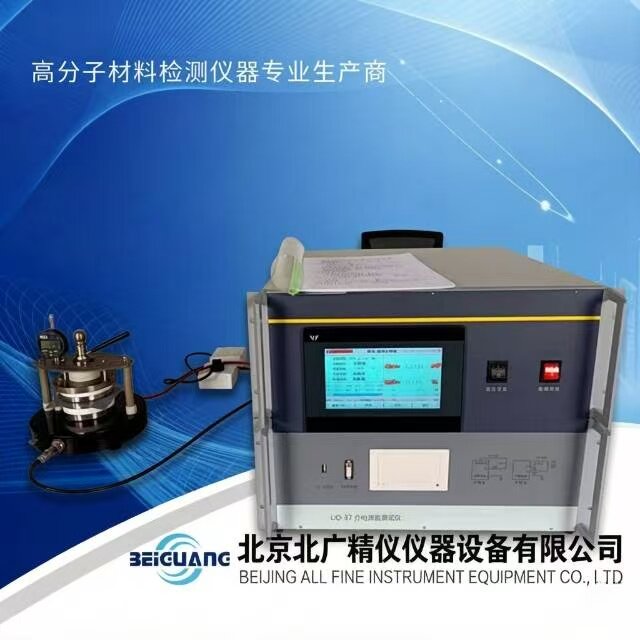

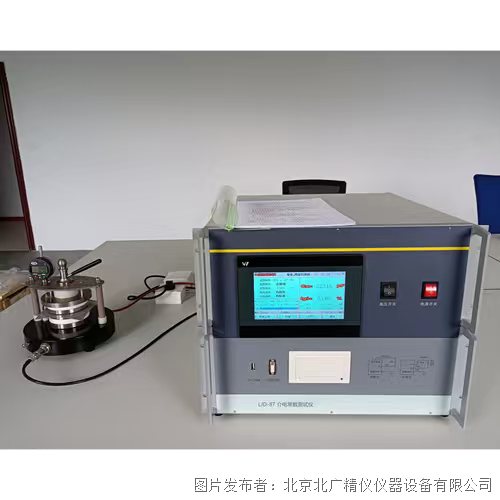

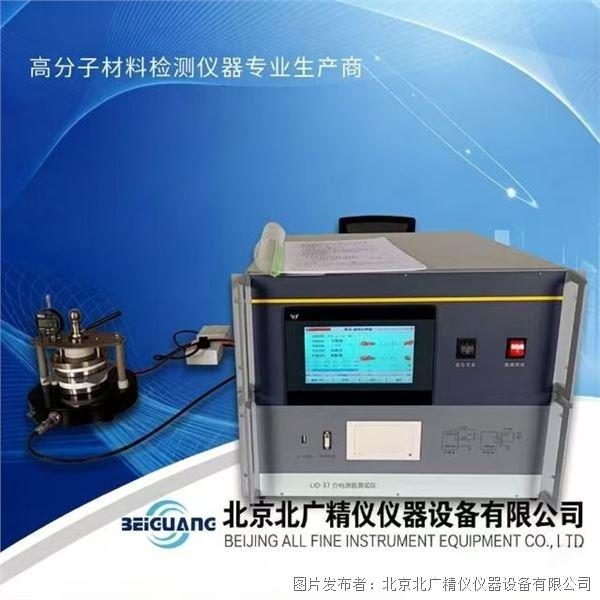

GB/T5654-2007絕緣材料介電常數介質損耗測試儀是一款專為實驗室環境設計的高精度自動高壓介損電橋。該儀器嚴格遵循GB/T 5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》標準進行研發制造，其技術指標同時滿足GB 1407《碳素材料電阻率測定方法》、GB/T 1693《硫化橡膠 介電常數和介質損耗角正切值的測定方法》等多項國家標準的要求。

GB/T5654-2007絕緣材料介電常數介質損耗測試儀主要用于測定絕緣油、硫化橡膠、樹脂、塑料及其他固體或液體絕緣材料在電場作用下的介電性能。通過試驗，可以精確獲取材料的介質損耗角正切值（tgδ）、相對介電常數（ε）以及電容量（Cx）等關鍵參數，為評估材料的絕緣老化程度、純度及電氣性能提供重要依據。該儀器在電力系統、石油化工、科研教學等領域具有重要的應用價值，適用于變壓器、互感器、套管、電容器等設備的絕緣狀態檢測。

二、主要性能參數

1. 準確度：Cx:±（讀數×0.5%+0.5pF）

2. tgδ:±（讀數×0.5%+0.00005）   分辨率0.000001

3. ε：    ±0.5%

4. 抗干擾指標：  變頻抗干擾（40-70Hz），最大輸入電流5A

5. 內置最高10KV測試電壓輸出，可調分辨率1V

6. 電容量范圍：內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV

7. 外施高壓：3pF～1.5μF/10kV    60pF～30μF/0.5kV

8. 外接量程擴展器時可以測試幾千安培下高壓電器的介損值

9. 分辨率：最高0.001pF，4位有效數字

10. 計算機接口：標準RS232接口

11. 外形尺寸：8U標準機箱

12. 儀器重量：25kg

三、結構原理與組成

本設備主要由變頻電源、高壓電橋本體、單片機控制系統、模/數轉換模塊、數據運算處理單元以及標準RS232計算機接口等部分構成。其工作原理基于現代數字化電橋測量技術，突破了傳統的模擬電橋測量方式。儀器采用變頻電源技術，通過單片機控制實現自動頻率變換，有效避開現場干擾頻率，從而實現高精度的模/數轉換和數據運算。

儀器的核心在于其全自動數字化操作模式。在測試過程中，系統能夠自動完成頻率變換、信號采集、抗干擾處理、數據計算及結果顯示，極大地提高了測試效率和數據的可靠性。同時，儀器配備標準RS232接口，可與外部計算機連接，實現數據的遠程傳輸和管理，滿足現代化實驗室對數據處理的需求。

四、適用行業與應用領域

該儀器廣泛應用于多個行業領域，特別適用于需要考核和確定絕緣材料在電場作用下能量損耗及極化特性的場景。例如，在電力行業中，可用于變壓器油、電纜油等液體絕緣材料的質量檢測；在橡膠塑料行業，可用于硫化橡膠、樹脂等固體材料的介電性能分析；在碳素材料行業，可用于石墨電極等材料的電阻率及介電特性研究。因此，它在各類生產、科研及教學單位中發揮著重要作用。

五、操作使用方法說明

為確保試驗結果的準確性和操作的安全性，請按照以下步驟進行操作：

1. 準備工作：接通電源，確認儀器顯示正常。檢查高壓輸出端是否處于安全狀態，確保無短路或接地現象。根據測試樣品類型，選擇合適的測試電極（如三電極系統）并連接好。

2. 連接試樣：將制備好的試樣（如絕緣油樣或橡膠片）正確安裝于測試電極中，確保接觸良好且無氣泡、雜質等干擾因素。

3. 設置參數：根據測試標準要求，在儀器面板或連接的計算機軟件界面上設置試驗參數，包括測試電壓、頻率范圍、測試模式（內施高壓或外施高壓）等。

4. 啟動試驗：確認參數無誤后，啟動測試程序。儀器將按照設定的程序自動輸出高壓，并進行變頻抗干擾測量。

5. 數據采集與處理：在試驗過程中，儀器會自動采集數據并進行運算，實時顯示電容量（Cx）、介質損耗角正切值（tgδ）及相對介電常數（ε）等結果。

6. 試驗結束：測試完成后，儀器自動降壓并切斷高壓輸出。待儀器顯示安全后，方可斷開連接并取出試樣。

7. 結果輸出：試驗結束后，可將數據通過RS232接口傳輸至計算機，進行存儲、打印或生成試驗報告。

六、設備配置清單

本設備在核心部件的選配上注重穩定性和耐用性，主要配置如下：

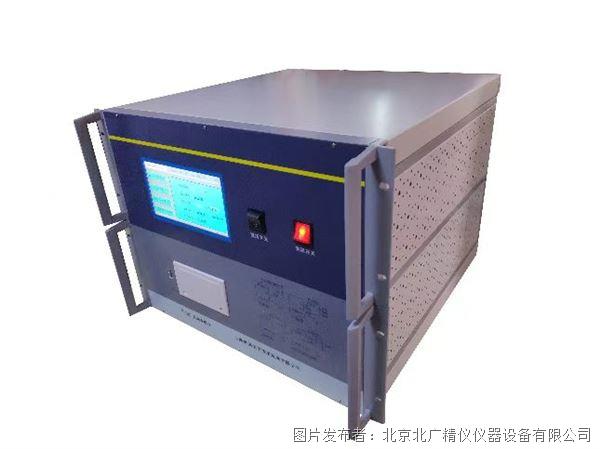

• 主機部分：包含自動高壓介損電橋主機一臺，采用8U標準機箱設計，結構緊湊，便于安裝和維護。

• 控制系統：內置單片機控制系統，實現全自動數字化操作，配備標準RS232接口，支持計算機聯機控制。

• 電源系統：配備變頻電源模塊，支持40-70Hz變頻抗干擾測試，內置最高10KV測試電壓輸出，分辨率可達1V。

• 測量系統：高精度電橋測量模塊，支持內施高壓和外施高壓兩種測量模式，滿足不同量程的測試需求。

• 附件配置：提供標準測試線纜、電源線及使用說明書等必要附件，確保用戶能夠順利開展測試工作。

七、安全注意事項

在使用本儀器時，請務必遵守以下安全注意事項：

1. 高壓危險：儀器輸出電壓最高可達10KV，操作時必須嚴格遵守高壓電氣安全操作規程，嚴禁觸摸高壓端，防止觸電事故。

2. 接地保護：儀器必須可靠接地，確保設備外殼及屏蔽層良好接地，防止靜電積累和電磁干擾影響測試結果。

3. 試樣制備：試樣制備需符合標準要求，液體試樣應無雜質、無氣泡；固體試樣表面應平整、清潔。裝樣時應輕拿輕放，避免損壞測試電極。

4. 環境要求：儀器應在干燥、通風、無腐蝕性氣體的環境中使用，避免在潮濕、高溫或強電磁干擾環境下操作。

5. 定期校準：為保證測試精度，建議定期對儀器進行校準和維護，特別是高壓輸出部分和測量電橋部分，確保其處于良好工作狀態。

6. 數據備份：試驗數據建議及時通過RS232接口傳輸并備份，防止因儀器故障或誤操作導致數據丟失。
