一、產品概述

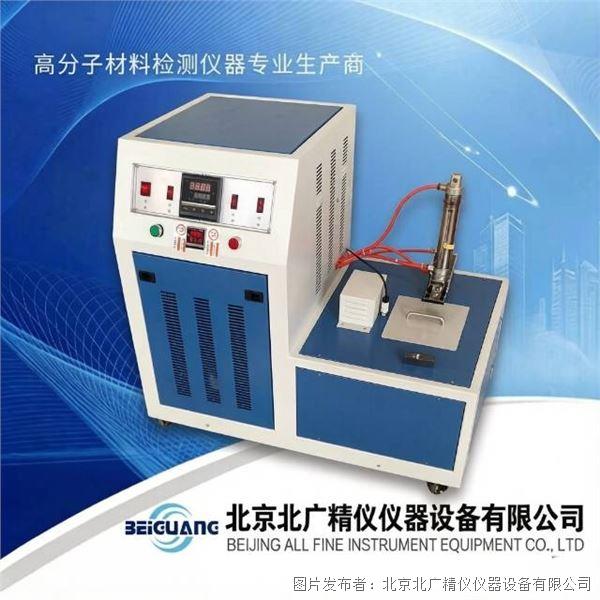

橡膠低溫脆im性試驗機（型號：BWD-C）是一款專門用于測定材料在低溫環境下受沖擊出現破壞時的最高溫度，即脆性溫度的專用檢測設備。該儀器依據國家標準GB1682進行設計制造，其技術指標同時滿足HG 2-162-1965《塑料低溫沖擊壓縮試驗方法》以及GB5470-2008《塑料沖擊脆化溫度試驗方法》等相關標準的要求。

主要用于評估塑料、橡膠及其他彈性材料在低溫條件下的使用性能和物理機械強度。通過試驗，可以對不同橡膠材料或不同配方的硫化橡膠進行低溫性能的比較性鑒定，測定其脆性溫度，從而判斷材料在寒冷環境下的適應能力。該儀器在材料及其制品的質量檢驗、生產過程的控制、科學研究等領域具有重要的應用價值，適用于學校、工廠、軍工、科研單位等各類機構。

二、主要性能參數

1. 控溫范圍：室溫 -70℃（室溫≤25℃)

2. 恒溫精度： ±0.3℃

3. 降溫速度：

   • 0℃~ ﹣30℃ 約 2.5℃/min

   • ﹣30℃~﹣40℃ 約 2.5℃/min

   • ﹣40℃~ ﹣70℃ 約 2.0℃/min

4. 最大外形尺寸：900×500×800mm（長×寬×高）

5. 工作室有效工作空間：280×170×120mm（長×寬×高）

6. 可裝試樣數量：1

7. 數字計時器：0 秒 -99 分鐘，分辨率 1 秒

8. 冷卻介質：乙醇或其他不凍液

9. 攪拌電機：8W

10. 工作電源：220V--240V，50Hz，1.5kW

11. 工作溫度: ≤25℃

12. 沖擊裝置的彈簧在壓縮狀態下，沖擊器端部到試樣的距離為（25±l）mm。

13. 沖擊彈簧技術要求：

    • 自由狀態：直徑為 19 mm,長度為 85 mm~90 mm；

    • 壓縮狀態：長度為（40±l）mm,負荷為 108 N~118 N。

三、結構原理與組成

本設備主要由制冷壓縮機主機體、加熱裝置、電子控制箱、冷卻槽、冷卻介質循環系統以及自動報警裝置等部分構成。其工作原理基于制冷與加熱的動態平衡技術。在試驗過程中，啟動制冷開關后，壓縮機開始工作，制冷系統進入正式運行狀態。制冷壓縮機持續工作產生冷量，當溫度接近設定值時，冷卻槽內的加熱裝置會根據需要按比例提供熱量，以平衡制冷系統產生的多余冷量，從而實現恒溫控制的目標。同時，攪拌電機帶動冷卻槽內的冷卻介質不斷循環流動，確保槽內各區域溫度分布均勻一致，提高試驗的穩定性。

設備配備的試樣夾持器設計靈活，能夠適應不同材料的測試需求。針對橡膠類材料，采用單式樣夾持方式，即一邊夾持1個試樣；而對于塑料類材料，則可采用多式樣夾持方式，一邊可同時夾持5至15個試樣，提高了測試效率。

沖擊裝置由沖擊錘和自鎖機構組成，結構穩定可靠。在試驗時，沖擊器能夠在規定的時間內迅速完成對試樣的沖擊動作，確保試驗條件的一致性。

四、適用行業與應用領域

該儀器廣泛應用于多個行業領域，特別適用于需要考核和確定產品在低溫環境條件下貯存和使用適應性的場景。例如，在電工、電子、汽車電器等行業中，可用于測試相關材料及部件的低溫性能。無論是橡膠材料的脆性溫度測定，還是塑料材料的沖擊脆化溫度分析，本設備均能提供有效的測試手段。因此，它在各類生產、科研及教學單位中發揮著重要作用。

五、操作使用方法說明

為確保試驗結果的準確性和操作的安全性，請按照以下步驟進行操作：

1. 準備工作：接通電源，確認溫控儀和計時器顯示燈亮起。向冷井中注入適量的冷凍介質（通常使用工業乙醇），注入量應保證夾持器的下端到液面的距離保持在75±10mm范圍內。

2. 安裝試樣：將待測試樣垂直夾持在夾持器上。夾持力度應適中，不宜過緊或過松，以防止試樣發生變形或在試驗過程中脫落。

3. 開始冷凍：按下夾持器，使試樣浸入冷凍介質中開始冷凍。同時啟動時序控制開關（或按動秒表）開始計時。根據標準要求，試樣的冷凍時間應控制在3.0±0.5分鐘內。在此期間，需確保冷凍介質的溫度波動不超過±1℃。

4. 實施沖擊：冷凍時間結束后，迅速提起升降夾持器，使沖擊器在半秒鐘內完成對試樣的沖擊動作。

5. 結果檢查：取下試樣，將其沿沖擊方向彎曲成180°，仔細觀察試樣表面及彎曲處有無破壞跡象（如裂紋、斷裂等）。

6. 溫度調整與重復：若試樣經沖擊后出現破壞，應適當提高冷凍介質的溫度；若未出現破壞，則降低其溫度。隨后繼續進行下一次試驗。重復上述步驟，直至找到兩個結果相差不大于1℃的溫度點，此時試驗結束，該溫度即為材料的脆性溫度。

六、設備配置清單

本設備在核心部件的選配上注重穩定性和耐用性，主要配置如下：

• 制冷系統：采用雙壓縮機配置，確保降溫效率和控溫穩定性。

• 感溫元件：配備高精度感溫探頭，用于實時監測溫度變化。

• 氣動元件：包括氣缸和氣壓閥，用于驅動夾持和沖擊機構。

• 控制元件：包含溫度控制表、時間計數器、按鈕開關及沖擊主板等，構成完整的電子控制系統。

• 沖擊組件：包含沖擊裝置和電磁閥，確保沖擊動作的準確執行。

七、安全注意事項

在使用本儀器時，請務必遵守以下安全注意事項：

1. 在整個試驗過程中，嚴禁切斷冷卻循環系統，否則將導致設備停止制冷，影響試驗正常進行。

2. 設備的氣缸壓力在出廠前已經過專業調試并固定，用戶在使用過程中不得隨意進行調整或變動，以免影響沖擊能量的準確性或造成設備故障。

3. 試驗結束后，應及時清理冷井內的冷凍介質，并保持設備清潔干燥，以延長使用壽命。
