在現代電子電氣工業、新材料研發及電力裝備制造領域，絕緣材料的電氣性能是決定設備安全與壽命的關鍵因素。介電常數與介質損耗因數作為表征材料極化特性與能量耗散能力的核心參數，其測量精度直接影響高頻電路板設計、高壓設備絕緣結構優化及新能源材料的研發進程。GB/T1409-2006《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》作為該領域的重要技術規范，對測試儀器的穩定性、抗干擾能力及測量范圍提出了明確要求。

一、設備概述

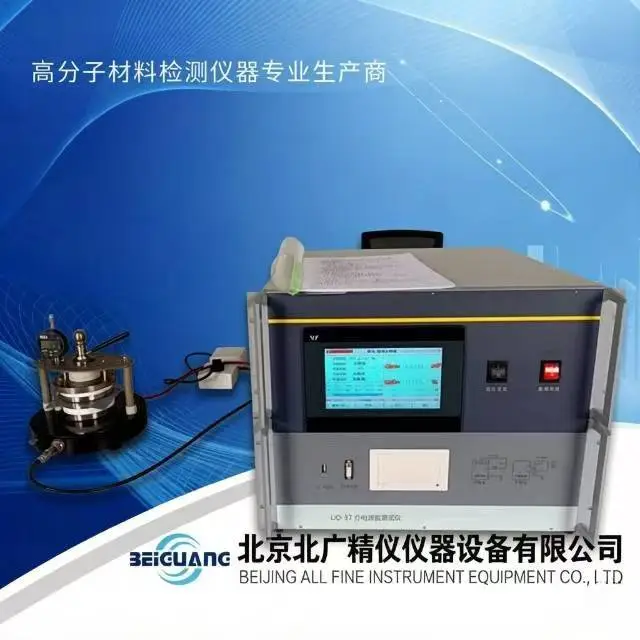

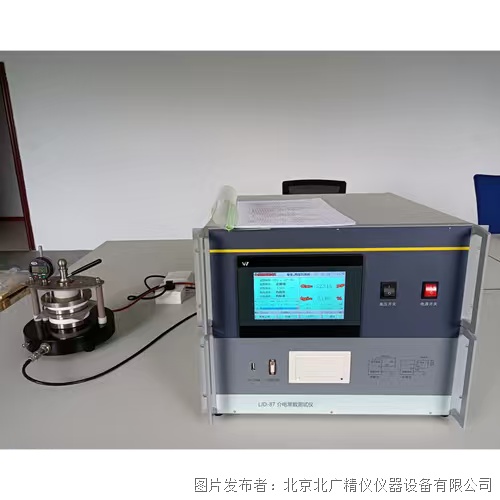

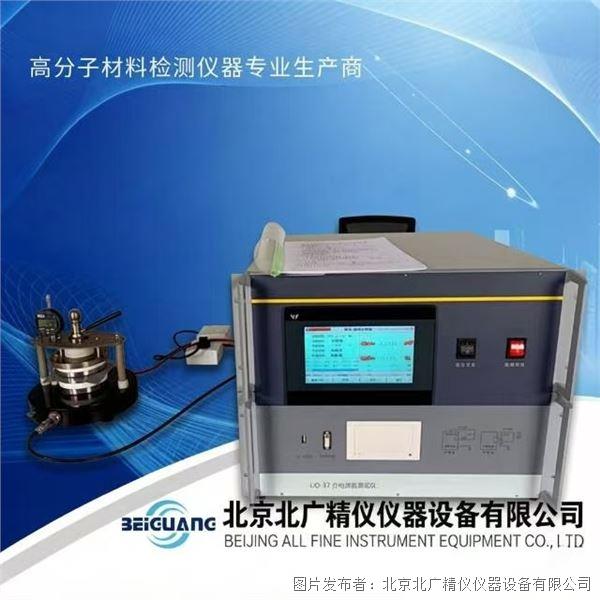

GB/T1409-2006全自動介電常數介質損耗測試儀BQS-13基于高壓電橋原理設計，通過引入變頻電源技術與數字信號處理算法，實現了對絕緣材料電容值（Cx）、介質損耗因數（tgδ）及相對介電常數（ε）的全自動測量。設備集成了標準電容器、高壓電源、信號采集模塊及數據處理單元，無需外部附加大量復雜組件即可完成從低壓到10kV高壓環境下的絕緣特性測試。

與傳統的手動平衡電橋相比，該設備消除了人工調節帶來的主觀誤差，通過微處理器控制頻率變換與相位分析，能夠在強電磁干擾環境下提取微弱的信號變化，適用于實驗室精密測量及工業現場的在線質檢需求。

二、遵循標準與技術依據

GB/T1409-2006全自動介電常數介質損耗測試儀BQS-13設備的設計與制造嚴格參照現行國家標準體系，確保測試數據具備法律效力和工程參考價值。主要涉及的標準包括：

GB/T 1409-2006 測量電氣絕緣材料在工頻、音頻、高頻下電容率和介質損耗因數的推薦方法

GB/T 5654 液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量

GB/T 1693 硫化橡膠 介電常數和介質損耗角正切值的測定

GB/T 1407 電信設備用絕緣材料 介電性能的試驗方法

上述標準對電極系統配置、測試電壓波形、頻率偏差及環境濕度控制等方面做出了具體規定，設備在軟硬件層面均進行了針對性適配，以保證測量結果的重復性與可比性。

三、性能參數

以下為該型全自動介電常數介質損耗測試儀的核心技術參數，所有數值均嚴格保留原始設定，不作任何更改：

準確度：

Cx：±(讀數×0.5%+0.5pF)

配合三電極測試系統 Cx：±(讀數×0.2%+0.5pF)

tgδ：±(讀數×0.5%+0.00005)

配合三電極測試系統 tgδ：±(讀數×0.2%+0.00005)

在測試絕緣材料時可以直接顯示相對介電常數 ε，配合三電極系統測試時 ε：(讀數×0.5%)

電容量范圍：

內施高壓：3pF~60000pF/10kV

60pF~1μF/0.5kV

外施高壓：3pF~1.5μF/10kV

60pF~30μF/0.5kV

分辨率：0.001pF，4位有效數字

tgδ范圍：不限，分辨率0.00001，電容、電感、電阻三種試品自動識別。

試驗電流范圍：5μA~5A

內施高壓：設定電壓范圍：0.5~10kV

輸出電流：200mA

升降壓方式：電壓隨意設置。比如5123V。

試驗頻率：40-70Hz單頻隨意設置。比如48.7Hz。

50±0.1Hz到50±10Hz自動雙變頻隨意設置。

60±0.1Hz到60±10Hz自動雙變頻隨意設置。

頻率精度：±0.01Hz

外施高壓：接線時試驗電流5A，試驗電壓可達500kV（按外接標準電容器電壓），工頻或變頻40-70Hz。

外接線路時可以連接量程擴展器，電流可達幾千安培。

測量時間：約40s，與測量方式有關

輸入電源：180V~270VAC，50Hz±1%，市電或發電機供電

計算機接口：標準RS232接口，U盤插口（自動U盤存儲數據）。

打印機：微型熱敏打印機

環境溫度：-10℃~50℃

相對濕度：<90%

外形尺寸：430×330×350mm

儀器重量：28kg

四、結構與工作原理

（一）整機組成

設備采用一體化結構設計，主要由以下幾個功能模塊構成：

變頻高壓電源模塊

內置大功率開關電源，能夠輸出45Hz與55Hz純正弦波高壓，電壓幅值可在0.5kV至10kV之間連續調節。該模塊具備過流保護與零電壓軟啟動功能，防止試品擊穿時對儀器造成損傷。

標準電容與采樣單元

機內集成高穩定性標準電容器，其介質損耗極低，可作為相位基準。試品電流經采樣電阻轉換為電壓信號，送入后端數字處理單元。

數字信號處理模塊

采用傅里葉變換數字濾波技術，將采集到的模擬信號轉換為數字序列，剔除工頻干擾及諧波成分，提取真實的介損角信息。

人機交互與存儲系統

配備全觸摸彩色液晶顯示屏，支持圖形化菜單操作。內置日歷芯片與大容量存儲器，支持歷史數據查詢、U盤導出及微型打印機輸出。

（二）測量原理

儀器采用正接法測量原理。在高壓側，電流分為兩路：一路流經標準電容CN，產生參考電流I；另一路流經試品Cx，產生試品電流Icx。Icx可分解為與電壓同相的有功分量與超前90°的無功分量，通過計算兩分量的比值，即可得到介質損耗因數tgδ。

當配合三電極測試系統時，儀器可根據輸入的試樣厚度與電極尺寸，自動計算出相對介電常數ε，無需人工換算，減少了計算誤差。

五、功能特點與應用優勢

（一）功能特點

支持單頻與雙變頻兩種測量模式，可在40Hz至70Hz范圍內任意設定測試頻率

內置10kV高壓電源，無需外接升壓設備即可完成高壓介損測試

采用全數字化測量技術，自動識別電容、電感、電阻三類試品

具備接地保護功能，未可靠接地時禁止高壓輸出

支持RS232通訊與U盤數據導出，便于實驗室信息化管理

（二）應用優勢

該測試儀在材料研發與質量控制中具有以下實際價值：

縮短測試周期，單次測量時間約40秒，適合大批量樣品篩選

降低對操作人員專業技能的要求，全觸控界面簡化操作流程

通過變頻抗干擾技術，適應變電站、工業廠房等強電磁環境

可擴展外接電流互感器，實現大電流、超高電壓設備的現場測試

六、適用領域

該設備廣泛應用于以下行業與場景：

電子電氣行業：覆銅板、絕緣薄膜、封裝材料的介電性能檢測

電力行業：變壓器油、互感器、套管、避雷器的絕緣狀態評估

新能源領域：鋰電池隔膜、光伏封裝膠膜的介電特性分析

橡膠塑料行業：高分子材料的配方優化與耐電壓性能驗證

科研院校：新材料電學性能的基礎研究與論文數據采集

七、操作方法與試驗流程

（一）試驗前準備

檢查供電電源是否在180V~270V范圍內，確認接地端子已可靠連接大地。

根據試品類型選擇相應的測試電極（固體三電極或液體油杯）。

清潔電極表面，避免灰塵或油污影響測量結果。

（二）參數設置

開機后進入主界面，選擇測試模式為正接線。

設置測試電壓，常規固體材料建議設置為1000V~2000V。

設置測試頻率，一般選擇45/55Hz雙變頻模式以抑制工頻干擾。

輸入試樣厚度（僅限固體材料），以便儀器自動計算介電常數。

（三）接線與測試

將高壓電纜連接至試品高壓端，低壓電纜連接至試品測量端。

確認接線無誤后，點擊“啟動測試”，儀器自動升壓并完成測量。

測試結束后，讀取顯示的Cx、tgδ及ε數值，并可選擇存儲或打印。

（四）數據處理

通過U盤導出歷史數據，在PC端進行統計分析。

對同一批次樣品進行多次平行測試，計算平均值與標準差。

結合環境溫度與濕度記錄，分析環境因素對介電性能的影響。

八、注意事項與安全規范

嚴禁在未接地的情況下啟動高壓，防止人身觸電及設備損壞。

測試過程中禁止觸碰高壓線纜與試品電極。

更換試品前必須確認高壓已切斷，并等待放電完成。

若試品發生擊穿，應立即停止測試，檢查試品狀態。

長期停用時應定期通電除濕，防止內部元件受潮。

九、日常維護與保養

定期清潔電極系統，保持表面光潔度

檢查高壓電纜絕緣層有無破損，插頭是否松動

每隔半年進行一次自校，確保測量精度

避免在腐蝕性氣體或高粉塵環境中存放設備

搬運時注意防震，防止內部精密元件移位

十、常見故障與排除方法

十一、試驗數據的工程意義

介電常數反映了材料儲存電能的能力，而介質損耗因數則表征了材料在交變電場中的發熱程度。過高的介質損耗會導致絕緣材料在工作過程中過熱老化，甚至引發擊穿事故。通過該測試儀獲取的精確數據，工程師可以在設計階段預測設備的溫升與電場分布，優化絕緣結構，從而降低全生命周期成本。

十二、結語

全自動介電常數介質損耗測試儀作為絕緣材料性能評價的關鍵工具，在保障電氣產品安全性與可靠性方面發揮著不可替代的作用。通過對設備原理、參數及應用方法的深入理解，用戶可以充分發揮儀器的技術潛力，為新材料研發與產品質量提升提供堅實的數據支撐。
