一、設備概述與行業應用背景

在橡膠制品的質量控制體系中，試樣制備是決定檢測數據真實性的首要環節。輪胎、密封件、膠管及電線電纜等產品的物理性能測試，均需從成品或半成品中制取符合標準規范的啞鈴型、直角型或弧形試樣。傳統制樣方式的局限性較為突出：手動沖片設備依賴操作人員體力，勞動強度大且沖切一致性難以保證；部分電動設備需配套空壓氣源，對實驗室場地條件要求高，運行噪音也易干擾工作環境。

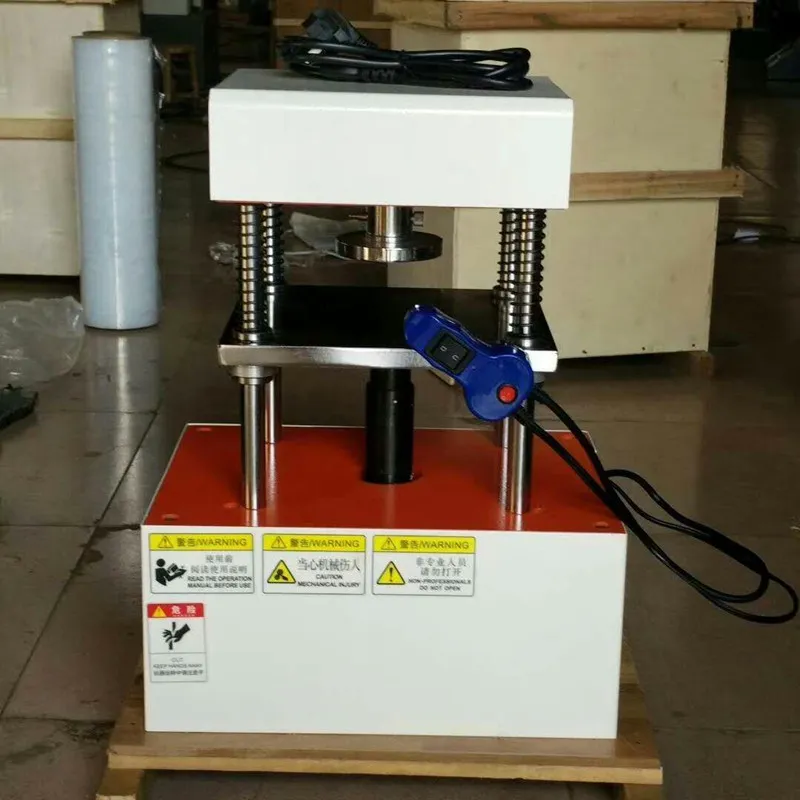

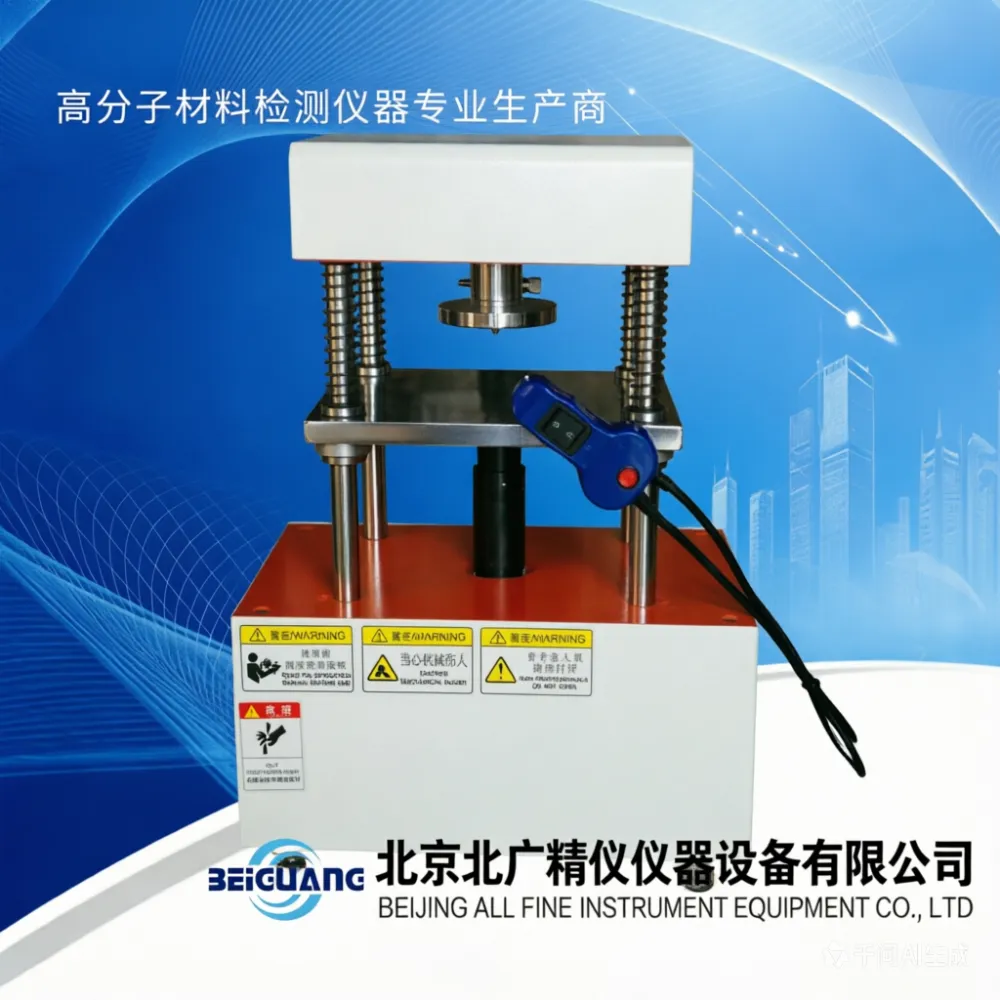

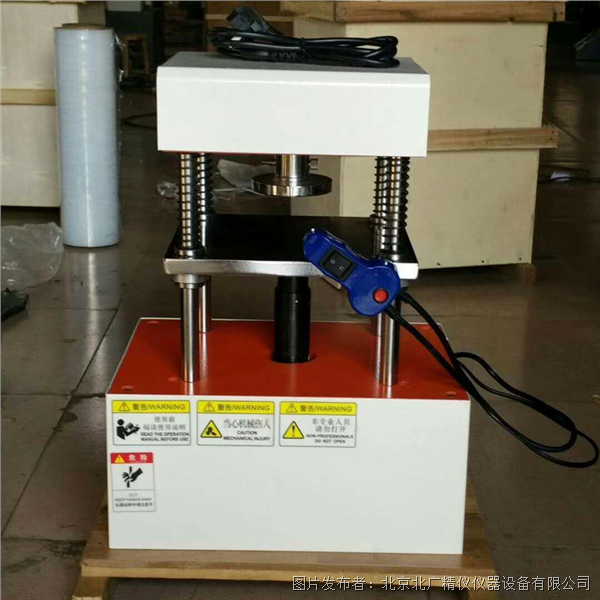

橡膠制品試樣氣動沖片機是針對橡塑材料特性研發的專用制樣設備，通過優化動力傳輸與沖裁系統設計，實現對各類橡膠、塑料及復合材料的高效取樣。設備采用220V常規民用電源驅動，無需外接壓縮空氣系統，降低了場地適配要求，同時保持穩定的沖裁性能。其緊湊的結構設計使占地面積控制在較小范圍，適合實驗室、質檢中心及生產車間布置。

從應用場景看，該設備在多個工業領域發揮重要作用。汽車制造業中，用于輪胎橡膠、密封條、減震墊等部件的試樣制備，支撐拉伸強度、斷裂伸長率等關鍵指標測試；電子電器領域，服務于電線電纜絕緣層、護套材料的物理性能檢測；建筑材料行業，為防水卷材、密封膠條的質量驗證提供標準化試樣。隨著橡膠制品向高性能化發展，試樣制備的精度與效率要求持續提升，該類設備的技術價值與應用需求日益凸顯。

二、核心技術設計與工作原理

橡膠制品試樣氣動沖片機的設計融合機械傳動、材料力學與自動化控制等技術，核心目標是在保證沖裁力的前提下實現操作便捷性與運行穩定性。設備整體采用剛性機架結構，通過優質鋼材焊接成型并進行時效處理，有效消除內應力，確保長期運行中的結構精度。動力系統采用電機-減速機-曲柄連桿機構組成的傳動鏈，將電機旋轉運動轉化為沖頭直線往復運動，既保證足夠輸出扭矩，又實現沖切速度平穩控制。

沖裁工作部分是設備的核心功能模塊，由工作臺、沖壓模具、導向機構組成。工作臺表面經精密加工，平面度控制在0.05mm以內，為模具安裝提供基準保障。沖頭導向采用雙柱式結構，配合高精度直線軸承，確保沖切過程中垂直度偏差不超過0.1mm/m，這對保證試樣邊緣垂直度與平整度至關重要。模具固定裝置采用快換設計，可在短時間內完成不同規格模具更換，適應多樣化試樣制備需求。

安全保護系統是設備設計的重要組成部分。設備配備雙手啟動按鈕與光電保護裝置，僅當兩個啟動按鈕同時按下且操作區域無異物遮擋時，沖裁動作才會執行，有效避免誤操作風險。過載保護機構能在沖裁力超過設定值時自動停機，防止設備損壞與安全事故。此外，設備還設置緊急停止按鈕與斷電保護功能，全方位保障人員與設備安全。

工作流程方面，操作人員將待沖切材料放置在工作臺上，通過定位裝置確定取樣位置，啟動設備后電機帶動沖頭下行完成沖裁動作，隨后自動復位，整個過程耗時約3-5秒。這種高效工作循環使單臺設備日均可完成數百個試樣制備，顯著提升實驗室工作效率。

三、性能參數

1.沖切行程:≥150mm

2.沖裁力:≥50kN(5噸)

3.工作臺尺寸:250X180mm

4.電源:220V 50Hz

5.外形尺寸:350X220X450mm

6.重量:≈45kg

四、設備主要特點與技術優勢

該型號橡膠制品試樣氣動沖片機在設計中充分考慮實驗室實際應用場景需求，形成多項實用技術特點。結構設計方面，設備采用一體化緊湊布局，整機體積控制在350×220×450mm范圍內，重量約45kg，既保證運行穩定性，又便于實驗室移動與布置。相較于傳統大型沖片設備，其空間占用減少約40%，特別適合場地有限的實驗室環境。

動力系統是設備的核心競爭力。通過優化電機參數與傳動比設計，設備在220V民用電源供電條件下即可輸出≥50kN沖裁力，足以應對大多數橡膠、塑料及復合材料的沖切需求。與傳統手動沖片機相比，沖裁力提升3-5倍，且操作力度大幅降低，操作人員僅需施加較小按壓力即可完成沖切過程，有效減輕勞動強度。同時，無需配置空壓氣源，設備運行噪音控制在65dB以下，改善實驗室工作環境。

操作便捷性方面，設備設計了多項人性化功能。工作臺面采用防滑耐磨處理，并設有標準化定位槽，方便模具與試樣快速定位。沖切行程可根據材料厚度調節，調節范圍≥150mm，適應從薄型膠片到厚壁制品的不同沖切需求。控制面板采用直觀按鍵式設計，關鍵參數通過LED指示燈顯示，操作人員無需專業培訓即可快速掌握。設備還配備廢料收集裝置，沖切后的邊角料可集中回收，保持工作區域整潔。

可靠性設計貫穿設備制造各環節。關鍵零部件均采用成熟品牌產品，電機防護等級達到IP54，適應實驗室常見的粉塵與潮濕環境。傳動部件采用油浴潤滑或自潤滑軸承，維護周期延長至6個月以上。電氣系統經過嚴格電磁兼容測試，確保在復雜用電環境下穩定運行。設備平均無故障工作時間（MTBF）超過3000小時，滿足高頻次使用需求。

五、試樣制備標準化流程與質量控制

橡膠制品試樣的標準化制備是確保物理性能測試結果準確性的基礎，該設備在設計上充分考慮與國內外標準的兼容性。橡膠工業常用試樣標準包括GB/T 528《硫化橡膠或熱塑性橡膠 拉伸應力應變性能的測定》、ISO 37《Rubber, vulcanized or thermoplastic — Determination of tensile stress-strain properties》及ASTM D412《Standard Test Methods for Vulcanized Rubber and Thermoplastic Elastomers—Tension》，這些標準對啞鈴型試樣的尺寸精度、邊緣質量、平行段寬度等有明確規定，設備沖裁精度直接決定試樣是否符合標準要求。

標準化試樣制備流程通常包括材料預處理、取樣定位、沖切操作、試樣檢查四個環節。材料預處理階段，需將被測橡膠樣品在標準溫度（23±2℃）和相對濕度（50±5%）環境下放置至少16小時，消除環境因素對材料性能的影響。取樣定位時，根據產品標準規定的取樣部位，避開氣泡、雜質等缺陷區域，使用定位裝置確保試樣軸線與材料壓延方向一致。沖切操作過程中，保持材料平整無褶皺，一次完成沖切動作，避免重復沖壓導致試樣邊緣受損。沖切完成后，需對試樣進行目視檢查，確保邊緣光滑無毛刺、平行段寬度偏差不超過±0.1mm。

設備精度對試樣質量的影響主要體現在三個方面：沖頭垂直度決定試樣側面與端面的垂直度；工作臺平面度影響試樣厚度的均勻性；模具刃口鋒利度直接關系到試樣邊緣質量。為此，設備制造商通常對關鍵部件進行精密加工與檢測，沖頭垂直度控制在0.05mm/m以內，工作臺平面度不超過0.03mm，模具刃口粗糙度Ra≤0.8μm。用戶在使用過程中，應定期對設備精度進行校驗，建議每6個月使用標準量塊檢查沖切行程與定位精度，每年進行一次全面精度校準。

常見試樣缺陷及解決方法也是質量控制的重要內容。試樣邊緣出現毛刺時，通常因模具刃口磨損或間隙過大導致，需及時修磨或更換模具；試樣出現翹曲變形可能與材料內部應力釋放有關，可通過延長預處理時間或調整沖切速度解決；試樣尺寸偏差超標多與定位不準或模具磨損相關，需重新校準定位裝置或更換合格模具。建立完善的質量控制記錄制度，對每批次試樣的制備參數與檢測結果進行追溯，有助于持續改進試樣制備質量。

六、設備安裝調試與操作規范

正確的安裝調試是確保設備長期穩定運行的前提。設備開箱后，首先檢查外觀是否完好，隨機附件是否齊全，包括電源線、工具包、備用模具等。安裝地點應選擇地面平整、通風良好、無腐蝕性氣體的室內環境，避免陽光直射與劇烈振動。設備重量約45kg，搬運時應使用叉車或人工多人協作，防止傾倒造成人員傷害或設備損壞。

電氣連接是安裝過程中的關鍵環節。設備采用220V 50Hz單相交流電源，用戶需確保供電線路容量不小于10A，并配備獨立的漏電保護裝置。電源插頭應采用三相帶接地結構，確保設備可靠接地，接地電阻不大于4Ω。接線完成后，使用萬用表檢查電源電壓是否正常，相線與零線、地線之間是否存在短路現象。首次通電前，還需手動轉動電機軸，確認傳動系統無卡滯現象。

空載調試應按照先點動后連續的原則進行。接通電源后，首先進行點動操作，觀察沖頭運動方向是否正確，有無異常聲響與振動。確認點動正常后，進行連續運行測試，持續時間不少于30分鐘，期間監測電機溫升、軸承溫度、運行噪音等指標。正常運行時，電機溫升不應超過60℃，軸承溫度不超過70℃，噪音值低于70dB。調試過程中如發現異常，應立即停機檢查，排除故障后方可繼續運行。

操作規范的制定與執行直接關系到設備使用壽命與人員安全。操作人員必須經過專業培訓，熟悉設備性能與操作規程后方可獨立操作。作業前應穿戴好防護用品，包括防護眼鏡、防砸鞋等。操作時嚴禁將手或身體任何部位伸入沖裁區域，必須使用專用工具取放試樣與廢料。設備運行過程中，操作人員不得擅自離開崗位，如需臨時離開，必須切斷電源并掛“禁止合閘”警示牌。每日作業結束后，清理工作臺面與設備表面雜物，關閉電源，做好日常保養記錄。

特殊材料沖切時的注意事項需納入操作規范。對于硬度較高的橡膠制品（邵氏A硬度＞90），應適當降低沖切速度，增加保壓時間；對于含纖維增強的復合材料，需選用專用模具并定期檢查刃口磨損情況；對于厚度超過10mm的材料，建議采用多次沖切或預熱處理后再進行沖裁。通過建立標準化的操作流程與應急預案，可有效降低設備故障率與安全事故風險。

七、設備維護保養與技術升級

科學的維護保養體系是延長設備使用壽命、保持性能穩定的重要保障。設備維護應遵循“預防為主、養修結合”的原則，建立日常保養、定期維護、年度檢修三級維護制度。日常保養由操作人員負責，內容包括班前檢查設備外觀、緊固件是否松動，班中監控運行狀態，班后清理設備衛生、做好運行記錄。定期維護由維修人員實施，根據設備使用頻率制定維護計劃，一般每運行500小時或3個月進行一次。

潤滑管理是設備維護的核心內容之一。傳動系統中的齒輪、軸承、導軌等運動部件需要定期加注潤滑油或潤滑脂，以減少磨損、降低噪音、提高傳動效率。具體潤滑周期與油品選擇應嚴格按照設備說明書執行：減速機首次運行300小時后更換潤滑油，之后每2000小時更換一次；直線軸承每500小時加注鋰基潤滑脂；導向柱每周涂抹薄層機油防銹。潤滑時注意油量適中，過多會導致油污飛濺污染試樣，過少則起不到潤滑作用。

易損件的檢查與更換是維護工作的重點。模具作為沖切執行元件，其刃口磨損程度直接影響試樣質量，一般每沖切5000-10000次需進行刃口修磨，修磨3-4次后應及時更換新模具。密封件、皮帶、按鈕等易損件應儲備適量備件，出現老化、破損、失靈等現象時立即更換。電氣系統中的接觸器、繼電器等元件觸點如有燒蝕，需用細砂紙打磨或更換新品。建立易損件更換臺賬，記錄更換時間與數量，有助于分析消耗規律，優化庫存管理。

隨著技術進步與用戶需求變化，設備技術升級成為提升使用價值的重要途徑。自動化升級方面，可增加自動送料機構與試樣收集裝置，實現無人值守連續作業；智能化改造方面，可加裝觸摸屏人機界面，實時顯示設備狀態、沖切次數、故障報警等信息；精度提升方面，可采用伺服電機驅動替代普通電機，實現沖切速度與位置的精確控制。這些升級措施可根據用戶實際需求選擇性實施，既能延長設備技術壽命，又能提升實驗室自動化水平。

設備閑置期間的保養同樣不可忽視。長期停用的設備，應徹底清潔后涂覆防銹油，關鍵部位用防塵罩保護，存放于干燥通風處。每月通電運行一次，每次不少于30分鐘，防止電氣元件受潮、機械部件銹蝕。重新啟用前，需進行全面檢查與試運行，確認各項性能指標正常后方可投入使用。通過全生命周期的維護保養管理，可使設備綜合效率保持在較高水平，降低總體使用成本。

八、行業技術標準與合規要求

橡膠制品試樣氣動沖片機的設計、制造與使用需符合多項國家與國際標準，這是確保設備質量與測試結果可比性的基礎。機械安全標準方面，應符合GB 23821《機械安全 防止上下肢觸及危險區的安全距離》、GB 12265.3《機械安全 避免人體各部位擠壓的最小間距》等國家標準，這些標準對設備防護裝置、安全距離、急停功能等提出了明確要求。電氣系統需滿足GB 5226.1《機械電氣安全 機械電氣設備 第1部分：通用技術條件》的規定，確保絕緣性能、接地保護與電磁兼容性達標。

試樣制備相關的產品標準方面，設備需適配不同行業標準對試樣尺寸與精度的要求。橡膠行業主要依據GB/T 2941《橡膠物理試驗方法試樣制備和調節通用程序》與GB/T 9865.1《硫化橡膠或熱塑性橡膠 樣品和試樣的制備 第一部分：物理試驗》，這些標準規定了試樣的制備方法、尺寸公差與調節條件。塑料行業則需符合GB/T 1040《塑料 拉伸性能的測定》系列標準，其中對啞鈴型試樣的類型、尺寸與制備方式有詳細規定。對于出口產品或外資客戶需求，還需考慮ISO、ASTM、DIN等國際標準的兼容性。

計量溯源體系的建立是保障設備合規性的重要手段。設備的關鍵參數如沖裁力、行程精度、工作臺平面度等應定期進行校準，校準機構需具備國家認可的計量資質。校準證書應包含測量不確定度評估，確保測量結果的可信度。用戶在使用設備出具檢測數據時，需確保設備處于有效期內且校準結果符合標準要求。對于參與實驗室認可（CNAS）或資質認定（CMA）的機構，還需將設備納入管理體系，建立完整的文件控制與記錄保持制度。

環保與職業健康合規也是設備使用中需要關注的問題。設備運行過程中產生的廢料應按照《中華人民共和國固體廢物污染環境防治法》要求進行分類收集與處置，特別是含有害物質的橡膠廢料需交由有資質的單位處理。設備噪音應符合GB 12348《工業企業廠界環境噪聲排放標準》的規定，超出標準限值需采取降噪措施。操作人員接觸的化學物質（如脫模劑、清潔劑）應符合GBZ 2.1《工作場所有害因素職業接觸限值 化學有害因素》的要求，必要時配備個人防護用品。

隨著智能制造與工業互聯網的發展，設備數據采集與互聯互通成為新的合規趨勢。越來越多的實驗室要求設備具備數據接口，能夠實時上傳運行狀態、沖切參數、維護記錄等信息，實現與生產管理系統或實驗室信息管理系統（LIMS）的對接。這要求設備制造商在設計中預留通信協議與數據接口，支持Modbus、OPC UA等標準通信方式，滿足數字化實驗室的建設需求。

九、常見問題分析與解決方案

在設備長期使用過程中，可能會遇到各類技術問題，建立完善的故障診斷與處理機制至關重要。設備無法啟動是最常見的問題之一，其原因可能涉及電源供應、控制電路、安全裝置等多個方面。排查時應首先檢查電源指示燈是否亮起，確認供電正常；其次檢查急停按鈕是否復位，雙手啟動按鈕是否同時按下；若仍無法啟動，需檢查熔斷器是否熔斷、接觸器是否吸合。對于電路故障，建議使用萬用表測量關鍵點電壓，逐步縮小故障范圍。

沖裁力不足會直接影響試樣質量，表現為沖切不完整、試樣邊緣有撕裂痕跡。導致這一問題的主要原因包括：電機反轉導致輸出扭矩不足，可通過調換電源相序解決；傳動皮帶松弛打滑，需調整皮帶張緊度或更換新皮帶；減速機潤滑油不足或變質，應補充或更換潤滑油；模具刃口磨損嚴重，需修磨或更換模具。在處理沖裁力不足問題時，應先排除簡單原因，再逐步深入檢查復雜部件，避免盲目拆卸造成二次損壞。

試樣尺寸超差通常與定位系統或模具精度有關。當試樣長度或寬度偏差超過標準限值時，首先檢查定位裝置是否松動，重新校準定位基準；其次檢查模具安裝是否牢固，刃口間隙是否均勻；若問題依舊，需測量模具實際尺寸，確認是否符合設計要求。對于批量出現的尺寸超差問題，還應考慮材料收縮率的影響，特別是對于熱塑性彈性體等材料，需在模具設計時預留收縮余量。

設備運行中出現異常噪音或振動往往是故障的前兆。齒輪傳動部位的異響可能源于齒面磨損或潤滑不良，需檢查齒輪嚙合情況與潤滑油質量；軸承部位的噪音通常與滾道磨損或缺少潤滑脂有關，可通過聽診器判斷具體部位；整機振動過大則可能是地腳螺栓松動或基礎不平整，需重新緊固與調平。對于異常現象，應做到早發現、早處理，避免小問題演變成大故障。

電氣控制系統故障的診斷需要專業知識和經驗。按鈕失靈可能是由于觸點氧化或彈簧失效，可用酒精清潔觸點或更換按鈕；指示燈不亮需檢查燈泡是否燒毀或線路是否斷路；電機過熱可能與負載過大、散熱不良或繞組故障有關，應測量電機電流與絕緣電阻。在處理電氣故障時，務必先切斷電源，驗電確認安全后再進行操作，必要時請專業電工協助處理。建立故障案例庫，記錄故障現象、原因分析與解決方法，有助于提高后續故障處理效率。

十、應用案例與實踐經驗分享

橡膠制品試樣氣動沖片機在不同行業的實際應用中積累了豐富經驗，這些實踐經驗對于設備選型與工藝優化具有重要參考價值。在輪胎制造企業，某大型輪胎廠使用該設備制備輪胎橡膠啞鈴試樣，用于拉伸強度與耐磨性能測試。通過優化模具設計與沖切參數，試樣合格率從原來的92%提升至98%，測試數據離散率降低15%。該廠總結出的最佳實踐包括：沖切前對膠料進行24小時標準調節，控制沖切速度在150mm/s左右，每沖切2000次對模具進行一次刃口檢查。

在線纜行業，某知名電纜企業將該設備用于絕緣層與護套材料的試樣制備，滿足了GB/T 2951《電纜絕緣和護套材料通用試驗方法》的要求。針對電纜材料硬度高、韌性大的特點，企業采取了三項改進措施：選用硬質合金模具提高耐磨性，增加沖切保壓時間至2秒，在材料表面噴涂專用脫模劑。這些措施使模具使用壽命延長了3倍，試樣邊緣質量顯著改善。該企業還建立了設備預防性維護計劃，將設備故障率控制在0.5%以下。

在密封件生產企業，某專業密封件制造商使用該設備制備O型圈、油封等產品的試樣，用于壓縮永久變形與耐介質性能測試。由于密封件產品結構復雜，取樣位置的選擇對測試結果影響很大。企業通過大量試驗發現，從產品工作面取樣與從非工作面取樣，測試結果差異可達10%以上。因此，制定了嚴格的取樣規范，明確不同產品的取樣部位與方向，并通過設備定位裝置確保取樣位置的一致性。

在科研院校應用中，某高校高分子材料實驗室將該設備用于新型橡膠材料的性能研究。針對不同配方材料的沖切特性，實驗室建立了材料-參數對應數據庫，記錄了每種材料的硬度、厚度、沖切速度、保壓時間等最佳參數組合。研究人員發現，對于填充量高的橡膠材料，適當提高沖裁力與保壓時間可減少試樣邊緣的微觀裂紋；對于熱塑性彈性體，控制環境溫度在25±2℃可獲得最穩定的沖切質量。

第三方檢測機構的應用案例也具有代表性。某國家級質檢中心承擔了多家企業的橡膠制品委托檢驗任務，試樣種類繁多、標準各異。為提高工作效率，該中心配置了多套不同規格的模具，通過快速換模裝置實現不同試樣的切換，換模時間控制在5分鐘以內。同時，建立了試樣制備質量控制程序，對每個試樣的制備過程進行拍照存檔，確保可追溯性。通過這些措施，該中心的試樣制備效率提升了40%，客戶滿意度顯著提高。

這些應用案例表明，充分發揮設備性能不僅需要優質的硬件，更需要科學的使用方法與嚴格的過程控制。用戶應根據自身產品特點與標準要求，制定個性化的操作規范與維護計劃，持續優化試樣制備工藝。設備制造商也應加強與用戶的溝通，深入了解應用需求，不斷改進產品設計，提供更完善的技術支持與服務，實現供需雙方的共贏發展。

十一、總結與建議

橡膠制品試樣氣動沖片機作為橡塑材料性能檢測的關鍵設備，其技術水平與應用效果直接影響產品質量控制的可靠性。通過對設備結構原理、性能參數、操作維護等方面的系統分析，可以看出該類設備在試樣制備效率、精度與安全性方面具有顯著優勢。其緊湊的設計、便捷的操作、穩定的性能，使其成為實驗室制樣的理想選擇，能夠滿足橡膠、塑料、電線電纜等多種材料的試樣制備需求。

對于用戶而言，設備選型時應綜合考慮多方面因素。首先要明確自身檢測需求，包括常用材料類型、試樣標準、日產量等，選擇參數匹配的設備型號。其次要考察設備制造商的技術實力與售后服務能力，優先選擇技術成熟、能提供完善技術支持的企業。第三要關注設備的合規性與標準化程度，確保符合相關安全標準與計量要求。第四要考慮設備的可擴展性，預留未來升級空間。最后要進行綜合成本評估，不僅比較采購價格，還要考慮能耗、維護、耗材等全生命周期成本。

在設備使用過程中，建議用戶建立完善的設備管理制度。制定標準化操作規程，對操作人員進行系統培訓，確保正確使用設備；實施三級維護體系，做好日常保養與定期維護，延長設備使用壽命；建立設備檔案，記錄運行數據與維護歷史，為故障診斷與性能評估提供依據；加強質量控制，定期校驗設備精度，確保試樣制備質量穩定可靠。通過這些管理措施，可最大限度發揮設備效能，降低使用成本。

隨著工業技術的發展，橡膠制品試樣制備設備將迎來新的發展機遇。智能化、網絡化、綠色化將成為未來發展的方向。設備將不再是孤立的硬件，而是融入實驗室信息化系統的智能終端，實現數據共享與遠程管理。相信在產業各方的共同努力下，我國橡膠制品試樣制備技術將不斷進步，為橡膠工業高質量發展提供有力支撐。建議相關企業與機構加強合作，共同推動行業技術進步，提升我國橡膠制品在國際市場的競爭力。
