引言：未硫化橡膠加工特性的量化需求與門尼粘度測試的價值

在橡膠工業體系中，未硫化橡膠（生膠及混煉膠）的加工性能直接影響后續硫化工藝的穩定性與成品質量。未硫化橡膠的流動性、焦燒傾向、硫化速率等關鍵指標，需要通過標準化測試方法實現量化表征。門尼粘度測試作為橡膠工業中歷史最悠久、應用的加工性能評價方法之一，其核心原理是通過模擬橡膠在加工過程中的剪切流動行為，將復雜的流變特性轉化為可重復測量的數值指標。

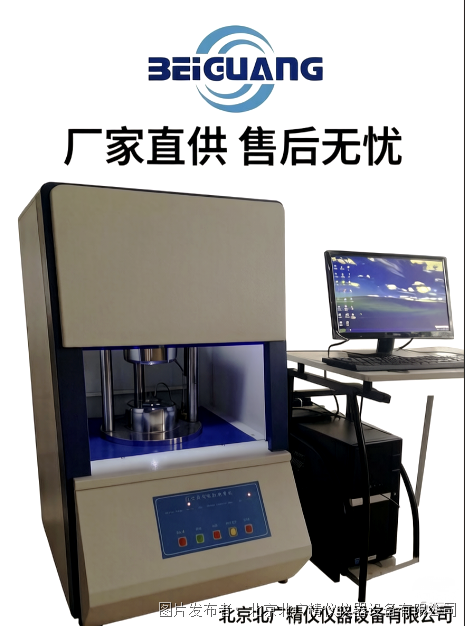

GB/T1232《未硫化橡膠門尼粘度的測定》作為我國橡膠行業的推薦性國家標準，規定了未硫化橡膠門尼粘度測試的儀器設備、試樣制備、試驗步驟及結果計算要求。基于該標準設計的BG-8005型門尼粘度測試機，通過集成精密機械結構、智能溫控系統與數據采集模塊，實現了對未硫化橡膠粘度、焦燒時間及硫化指數的精準測定，為橡膠制品企業、科研機構及第三方檢測實驗室提供了標準化的測試解決方案。

一、GB/T1232標準的核心要求與測試機設計邏輯

1.1 標準適用范圍與測試目標

GB/T1232未硫化橡膠門尼粘度測試機的適用范圍：適用于天然橡膠、合成橡膠及混煉膠的粘度測定，通過測量橡膠在一定溫度、壓力與剪切速率下的阻力矩，反映其加工過程中的流動性差異。標準規定的測試條件（如溫度、轉子轉速、預熱時間等）直接影響測試結果的重復性，因此測試機的設計需嚴格匹配標準要求，確保試驗條件的一致性。

1.2 標準對設備的關鍵技術要求

GB/T1232未硫化橡膠門尼粘度測試機需滿足以下核心技術要求：

模腔結構與尺寸：采用封閉式模腔，上下模腔直徑與深度需符合標準規定，確保試樣在受壓狀態下形成穩定的剪切區域；

轉子規格與轉速：標配大轉子（直徑38.10mm）與小轉子（直徑30.48mm），轉速控制在2r/min±0.02r/min范圍內，保證剪切速率的穩定性；

溫度控制精度：模腔溫度波動需≤±0.5℃，升溫速率與恒溫穩定性需滿足標準中“預熱時間偏差不超過規定值的±2%"的要求；

扭矩測量準確性：門尼值測量誤差需≤±0.5個門尼值，分辨率不低于0.1個門尼值，確保微量粘度變化的捕捉能力。

二、BG-8005型測試機的系統構成與技術原理

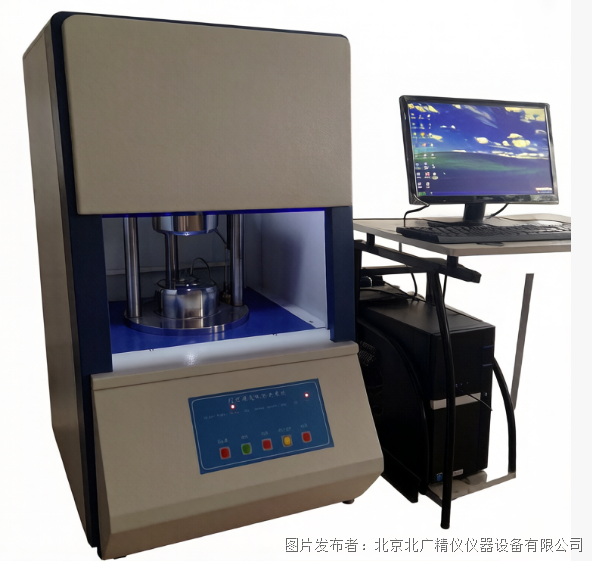

2.1 機械結構系統

2.1.1 主機框架與加載機構

主機采用高強度鑄鐵框架，通過有限元分析優化應力分布，確保在長期加載過程中無變形。加載機構由伺服電機驅動滾珠絲杠實現上下模腔的閉合與加壓，壓力控制范圍為0-15MPa，可通過軟件設定保壓壓力與時間，滿足不同硬度試樣的測試需求。模腔材質選用鉻鉬合金鋼，經表面淬火處理（硬度HRC58-62），耐磨性與熱穩定性優于普通碳鋼，延長設備使用壽命。

2.1.2 轉子系統與模腔設計

轉子作為剪切作用的核心部件，采用不銹鋼材質加工，表面經鏡面拋光處理，減少橡膠粘連對測試結果的影響。標準配置φ38.10mm大轉子（適用于粘度較高的混煉膠）與φ30.48mm小轉子（適用于低粘度生膠），轉子與主軸連接采用錐面配合+鍵槽定位，同軸度≤0.02mm，避免旋轉過程中的偏心振動。模腔內壁加工有環形溝槽，防止試樣在剪切過程中打滑，確保扭矩傳遞的準確性。

2.2 溫控系統

溫控系統采用進口智能PID溫控模塊，搭配K型熱電偶（測溫精度±0.1℃）與不銹鋼加熱管（功率2kW），實現室溫至200℃的寬范圍溫度調節。系統具備三段升溫功能：快速升溫階段（從室溫升至設定溫度，升溫速率≥10℃/min）、恒溫穩定階段（溫度波動≤±0.5℃）、降溫保護階段（試驗結束后自動啟動風冷，防止模腔過熱）。溫度均勻性通過模腔內部多點測溫驗證，上下模腔溫差≤±0.3℃，滿足GB/T1232標準對溫度場一致性的要求。

2.3 數據采集與控制系統

2.3.1 扭矩測量單元

扭矩傳感器選用高精度應變片式傳感器（量程0-20N·m，精度0.05%FS），安裝在主軸下端，實時采集轉子旋轉時的阻力矩信號。信號經放大、濾波后轉換為數字量，通過RS485通訊傳輸至微機系統，采樣頻率可達100Hz，確保動態扭矩變化的完整記錄。

2.3.2 微機控制系統

控制系統基于工業級嵌入式微機平臺開發，搭載專用測試軟件，支持Windows操作系統。軟件界面分為試驗參數設置區、實時曲線顯示區、數據報表區三大模塊，可實現以下功能：

參數預設：支持測試溫度（室溫-200℃）、預熱時間（0-999s）、測試時間（0-9999s）、轉子類型（大/小轉子）等參數的自定義設置；

實時監控：動態顯示門尼值-時間曲線、溫度-時間曲線，支持曲線縮放、坐標自定義及數據點標記；

數據處理：自動計算最小門尼值（ML）、門尼值（MH）、焦燒時間（t5，門尼值上升5個單位的時間）、硫化指數（t35，門尼值上升35個 單位的時間）等參數，內置GB/T1232、ISO289等標準的計算公式，避免人工計算誤差；

數據存儲與導出：試驗結果以數據庫形式存儲，支持Excel、PDF格式導出，可連接實驗室信息管理系統（LIMS）實現數據共享。

三、BG-8005型測試機性能參數

以下參數為設備出廠檢驗標準，實際技術指標以產品實物為準：

四、試驗操作流程與質量控制

4.1 試樣制備與預處理

4.1.1 試樣尺寸要求

根據GB/T1232標準，未硫化橡膠試樣應制成直徑約45mm、厚度約8mm的圓形膠片，重量控制在20g±1g。混煉膠試樣需在煉膠機上按標準工藝制備，確保無氣泡、無雜質；生膠試樣需去除表面氧化層，避免因表面老化影響測試結果。

4.1.2 狀態調節

試樣制備后需在標準環境（溫度23℃±2℃，相對濕度50%±5%）下調節16h以上，消除加工過程中產生的內應力。對于吸濕性較強的橡膠（如丁腈橡膠），調節時間可延長至24h，避免水分對粘度測試的影響。

4.2 設備校準與驗證

4.2.1 日常校準項目

零點校準：在無試樣狀態下閉合模腔，啟動轉子，記錄空載扭矩值（應≤0.5個門尼值）；

溫度校準：使用標準溫度計插入模腔測溫孔，驗證顯示溫度與實際溫度偏差（允許偏差±0.5℃）；

轉子轉速驗證：用光電轉速計測量轉子實際轉速，確保與設定值偏差≤±0.02r/min。

4.2.2 期間核查

每6個月使用標準橡膠樣品（已知門尼值范圍）進行一次期間核查，測試結果與標準值的偏差應≤±1個門尼值，否則需對設備進行檢修或重新校準。

4.3 試驗步驟

1.開機預熱：接通電源，啟動溫控系統，將模腔加熱至設定溫度（如100℃），恒溫15min以上，確保溫度穩定；

2.參數設置：在軟件界面輸入測試溫度、轉子類型、預熱時間（通常60s）、測試時間（通常8min）；

3.裝樣與閉合：將調節后的試樣放入下模腔中心，手動閉合上模腔，啟動加載機構施加規定壓力（通常為11MPa）；

4.啟動測試：點擊軟件“開始試驗"按鈕，轉子按設定轉速旋轉，系統自動記錄扭矩變化曲線；

5.結束與取件：測試完成后，設備自動報警，打開模腔取出試樣，清理模腔與轉子表面殘留橡膠。

五、數據處理與結果分析

5.1 典型門尼粘度曲線特征

門尼值-時間曲線通常包含三個階段（見圖1）：

初始階段（0-t1）：試樣受熱軟化，門尼值快速下降，對應橡膠的預熱塑化過程；

穩定階段（t1-t2）：門尼值趨于平穩，此時讀取的數值為平衡門尼值（ML 1+4，表示預熱1min、測試4min的門尼值）；

上升階段（t2后）：若測試時間延長，門尼值因橡膠發生交聯反應而逐漸上升，對應焦燒過程的開始。

5.2 關鍵參數計算

門尼粘度（ML 1+4）：按GB/T1232標準，取測試開始后4min時的門尼值作為結果，單位為“門尼值"；

焦燒時間（t5）：從測試開始至門尼值比最小值上升5個單位的時間，反映橡膠在加工過程中的早期硫化傾向；

硫化指數（t35）：從測試開始至門尼值比最小值上升35個單位的時間，用于評估橡膠的硫化反應速率。

5.3 異常數據處理

若出現以下情況，試驗數據無效，需重新測試：

曲線出現劇烈波動（偏差＞±2個門尼值），可能因試樣氣泡、轉子偏心或模腔污染導致；

平行試驗偏差＞±1個門尼值（同一試樣測試兩次），需檢查試樣均勻性或設備穩定性；

溫度波動超過±1℃，需排查溫控系統故障。

六、設備維護與常見故障排除

6.1 日常維護要點

6.2 常見故障與解決方法

七、行業應用場景與技術延伸

7.1 橡膠制品企業的質量控制

在輪胎制造過程中，BG-8005型測試機可用于監控天然橡膠、順丁橡膠等生膠的粘度穩定性，確保不同批次原料的加工性能一致性；在密封件、膠管生產中，通過測定混煉膠的門尼粘度與焦燒時間，優化硫化工藝參數，減少次品率。某大型輪胎企業應用案例顯示，通過定期檢測混煉膠門尼粘度（控制范圍ML 1+4=65±5），可使輪胎胎面膠的擠出尺寸穩定性提升15%。

7.2 科研機構的材料研發

在新型橡膠材料研發中，門尼粘度測試可用于評估填料（如炭黑、白炭黑）用量對橡膠加工性能的影響。例如，某高校研究團隊通過改變白炭黑表面改性劑用量，結合BG-8005型測試機測定混煉膠門尼粘度變化，發現當改性劑用量為白炭黑質量的3%時，混煉膠粘度降低12%，加工能耗顯著下降。

7.3 標準升級與設備兼容性

隨著橡膠工業對環保與高效生產的需求提升，GB/T1232標準未來可能引入低溫測試、動態粘度等新指標。BG-8005型測試機通過軟件升級即可支持新增測試模式，無需更換硬件，降低用戶設備更新成本。
