在電力系統的安全運行與狀態監測體系中，絕緣油作為關鍵的液體絕緣介質，其電氣性能的優劣直接關系到變壓器、套管、電纜等高壓電氣設備的可靠性。介質損耗因數（tanδ）和直流電阻率（ρ）是表征絕緣油品質的兩個核心參數，能夠靈敏地反映油品的老化、受潮及污染程度。為了規范、精確地測量這些參數，GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》 標準應運而生，成為行業內的權威測試依據。而嚴格依據此標準設計制造的絕緣油介質損耗及電阻率測試儀，則是執行該標準、保障測試數據準確性與可比性的關鍵設備。本文將圍繞符合GB/T5654-2007標準的測試儀（以GDAT-C2型號為例），從其技術標準內涵、儀器設計原理、核心性能、操作流程、應用場景及維護管理等維度，進行深入系統的闡述。

第一章 GB/T5654-2007標準深度解讀與技術內涵

GB/T5654-2007是一項等同采用國際標準IEC 60247:2004的技術標準，它系統規定了在工頻交流電場下測量液體絕緣材料相對電容率（介電常數）、介質損耗因數以及在直流電場下測量體積電阻率與表面電阻率的通用方法。該標準不僅定義了測試原理，更對測試設備、電極系統、測試條件（特別是溫度控制）和程序提出了明確且嚴謹的要求。

對于絕緣油測試而言，該標準的核心技術要點包括：

1. 電極系統：明確要求使用三電極式結構（保護電極、測量電極、高壓電極），并規定特定的幾何尺寸與間距。這種設計的核心目的是消除雜散電容和表面泄漏電流對介質損耗因數測量結果的影響，確保測量的僅是油樣品本體內的極化與電導損耗。標準中對極間距離（如2mm）的規定，是保證電場均勻性和測量重復性的基礎。

2. 溫度控制：絕緣油的介質損耗因數和電阻率對溫度極為敏感。標準嚴格規定了測試應在恒定且均勻的溫度下進行。對于絕緣油，常規測試溫度為90℃；對抗燃油等合成油，則為20℃。溫度控制的精度和均勻性直接決定測試結果的可靠性與不同實驗室間的可比性。標準要求溫度偏差控制在較小范圍內，并對溫度測量裝置的精度做出了規定。

3. 測試電壓與頻率：交流測試電壓應能在一定范圍內連續可調，頻率為標準工頻50Hz，以模擬運行工況。直流電阻率測試則需要一個穩定的直流高壓源。

4. 測量精度與校準：標準對測量系統的整體精度提出了要求。儀器需定期通過標準電容器或高阻標準器進行校準，確保量值溯源。

因此，一臺符合GB/T5654-2007標準的測試儀，其設計必須完全遵循上述要點，其測量結果才具備權威性和法律效力，可用于新油驗收、運行油質監督、故障診斷及科研開發。

第二章 儀器總體設計與核心工作原理

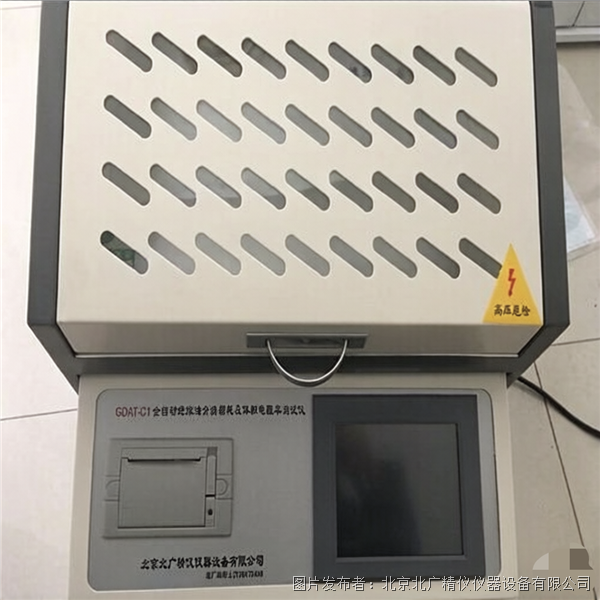

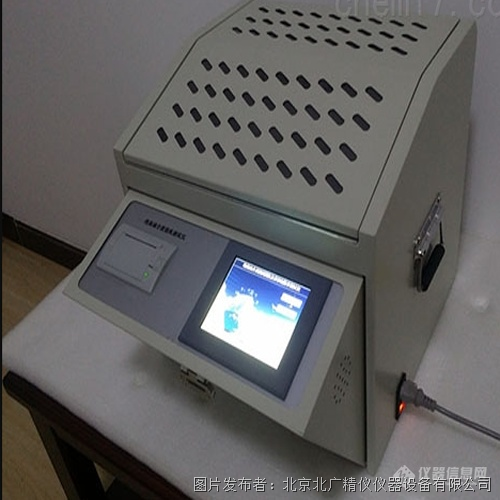

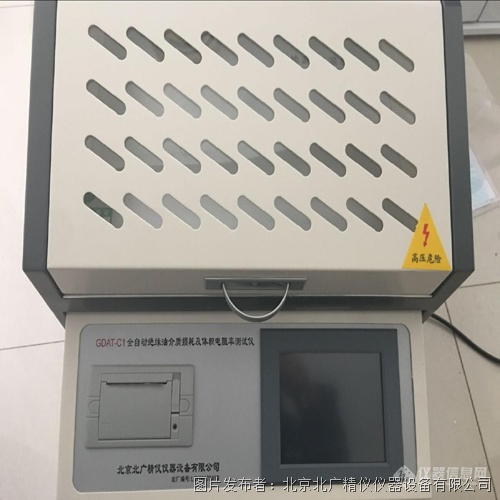

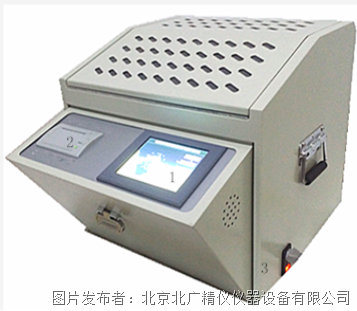

符合GB/T5654-2007標準的現代絕緣油介質損耗及電阻率測試儀（如GDAT-C2），是一臺集成了精密機械、高電壓技術、微電子測控、數字信號處理和智能溫控于一體的高技術一體化設備。它并非多個獨立儀器的簡單堆疊，而是通過系統工程設計，將標準要求的各個功能模塊有機整合。

儀器的核心設計目標是實現對絕緣油樣品的介質損耗因數（tanδ）、相對電容率（εr）和直流電阻率（ρ）的全自動、高精度、一體化測量，并確保測試條件（尤其是溫度）嚴格符合標準規定。

儀器系統的核心構成與工作原理：

1. 精密電極系統（油杯）：作為儀器的“心臟”，油杯采用全密封三電極式結構，通常由石英玻璃或不銹鋼制成，內部包含高壓電極、測量電極和保護環。其幾何尺寸嚴格按標準加工，確保極間電場分布理想。油杯設計有注油口、排油口和液位顯示管，方便取樣與清洗。

2. 高精度溫控系統：這是保證測試準確的前提。系統通常采用中頻感應加熱或帕爾帖加熱等非接觸式加熱技術，結合PID（比例-積分-微分）智能控溫算法。傳感器（如鉑電阻Pt100）實時監測油杯內部油溫，控制系統動態調節加熱功率，使油樣溫度快速達到并穩定在設定值（如90℃），波動范圍極小（如±0.5℃）。部分型號還集成半導體制冷模塊，以滿足抗燃油20℃測試時需從環境溫度降溫的需求。

3. 交流介質損耗測量電橋：這是測量tanδ和εr的核心模塊。儀器內部集成一個高穩定度的交流試驗電源（0-2000V可調）和一個高精度標準電容器（通常為SF6充氣式陶瓷電容，其tanδ和電容量幾乎不隨溫濕度變化）。通過先進的數字信號處理（DSP） 和快速傅里葉變換（FFT） 技術，實時比對油杯電容（Cx）與標準電容（Cn）上的電流電壓矢量關系，直接計算出tanδ和Cx，進而結合電極常數算出εr。全數字技術消除了傳統平衡電橋操作繁瑣、易受人眼判斷誤差影響的缺點。

4. 直流電阻率測量系統：該系統包含一個高穩定度的直流高壓源（如0-500V）和一個超高輸入阻抗的靜電計/高阻計。在油杯兩電極間施加規定的直流電壓，測量流經油樣的微弱泄漏電流（可低至皮安級pA），然后根據電極幾何參數和歐姆定律，自動計算出體積電阻率。系統具備完善的極化電荷吸收和放電保護功能。

5. 智能化控制與顯示系統：采用大屏幕彩色觸摸屏作為人機交互界面，運行全中文菜單導航的嵌入式軟件。系統控制整個測試流程：升溫、控溫、交流測試、直流測試、數據計算、存儲與打印。用戶只需完成注油，設定參數后即可一鍵啟動全自動測試。

第三章 核心性能與技術參數

以下技術參數嚴格依據設備操作手冊列出，未作任何改動，體現了儀器滿足GB/T5654-2007標準要求的具體能力。

第四章 儀器核心功能與特色技術詳述

基于上述參數，該儀器具備一系列滿足并超越標準要求的特色功能，確保了測試的高效、安全與便捷。

1. 全自動一體化測試：儀器將升溫、恒溫、交流介損/電容測量、直流電阻率測量、數據計算與存儲等流程完全自動化。操作人員只需完成油樣注入和參數設置，點擊“自動測試”，儀器即可按預定程序完成全部項目，極大提升了測試效率，減少了人為干預帶來的誤差。

2. 雙油杯設計與多功能測試：

   • 油杯1（40ml）：專用于絕緣油的介質損耗因數、相對電容率和直流電阻率的一體化測試。測試溫度通常設定為90℃。

   • 油杯2（10ml）：專用于抗燃油（磷酸酯等合成油）的體積電阻率測試。根據標準，測試溫度為20℃。儀器為此集成自動制冷/加熱溫控功能，無論環境溫度高低，都能自動將油樣調節并穩定在20℃。

3. 空電極杯校準功能：這是一個關鍵的質控功能。在注入油樣前，可對清潔、干燥的空油杯進行電容和介損測量。此功能用于驗證油杯清洗是否徹底、裝配是否良好（如電極是否同心、有無雜質）。合格的“空杯”本底值應極小。校準數據被自動保存，用于在后續油樣測試計算中予以扣除，從而得到更準確的油品自身參數。

4. 智能溫控與安全保護：

   • 中頻感應加熱：加熱體與油杯非接觸，升溫均勻迅速，無明火，安全性高。PID算法確保溫度控制平穩，過沖小。

   • 多重安全防護：具備開蓋斷電保護（打開上蓋自動切斷高壓）、高壓電極短路提示、接地不良報警、過溫保護等，全面保障操作人員與設備安全。

5. 強大的數據管理：儀器內置大容量存儲器，可自動保存多達100組完整的測試數據（包括日期、時間、溫度、所有參數）。用戶可通過“數據查詢”功能瀏覽歷史記錄，并可通過內置微型打印機直接輸出帶有測試條件的報告，便于數據追溯和檔案管理。

6. 人機交互與自動化清洗：彩色觸摸屏配合全中文圖形化菜單，操作邏輯清晰，每步均有提示。部分型號還支持通過軟件控制，利用溶劑或待測油樣自動循環沖洗油杯內腔，簡化了繁瑣的清洗步驟。

第五章 標準操作流程詳解（以絕緣油測試為例）

正確的操作是獲得可靠數據的保證。以下是結合標準要求和儀器特性的標準操作流程。

第一階段：測試前準備

1. 環境與設備檢查：確保實驗室環境溫濕度符合儀器使用條件。將儀器放置在穩固的臺面上，通過背板接地柱使用專用導線可靠接地。檢查電源電壓。

2. 油杯清洗與干燥：這是影響測試結果最關鍵的一步。拆卸油杯各部件，依次使用溶劑（如石油醚、正庚烷）、洗滌劑、自來水、蒸餾水或去離子水徹底清洗，然后用無水乙醇脫水，最后放入鼓風干燥箱在105℃左右烘干并冷卻至室溫。整個過程需避免手直接接觸電極表面，防止污染。

3. 空杯校準：將清潔干燥的空油杯正確裝配，放入儀器槽內，連接好測量線和溫度傳感器。開機進入主菜單，選擇“空杯測試”功能，在設定溫度下測量空杯的電容和介損值，記錄并確認本底值合格（如介損tanδ < 0.0001）。

第二階段：油樣測試

1. 油樣處理與注油：將待測油樣在室內靜置一段時間，使油溫接近環境溫度。打開儀器的“漏油開關”，用約50ml的待測油樣緩慢注入油杯，對油杯內腔進行2-3次沖洗，確保無殘留溶劑或舊油。關閉排油閥。正式注油時，沿油杯內壁緩慢注入40ml油樣，避免產生氣泡。觀察液位管，使液面與注油口持平。

2. 參數設置：在主界面點擊“試驗條件”，設定測試溫度（通常為90℃）、交流測試電壓（如2000V）、測試項目等。確保“油樣設置”為“絕緣油”。

3. 執行自動測試：蓋好儀器上蓋，點擊“自動測試”。儀器將自動執行：開始加熱并顯示升溫曲線 -> 達到設定溫度后自動穩定 -> 進行交流介質損耗和電容測量 -> 進行直流電阻率測量 -> 計算并顯示所有結果（tanδ, εr, ρ）-> 自動保存數據。

4. 結果讀取與記錄：測試完成后，屏幕顯示完整結果。可即時打印報告，或從“數據查詢”菜單中調取打印。

第三階段：測試后處理

1. 排油與清洗：測試完成后，待油溫降至安全范圍，打開“漏油開關”將廢油排入專用容器。然后立即按前述方法清洗油杯，為下一次測試做好準備。

2. 設備維護：關閉電源，整理測試線。保持儀器表面清潔。

（對抗燃油體積電阻率測試：流程類似，但需使用油杯2，注入10ml抗燃油，儀器自動將溫度控制在20℃進行測量，僅測試體積電阻率參數。）

第六章 應用領域與測試數據分析

絕緣油介質損耗及電阻率測試儀的應用貫穿于電力能源行業的多個環節：

1. 新油入庫檢驗：電力公司、變壓器制造商在接收新絕緣油時，必須依據標準進行全套測試，確保tanδ和ρ等指標符合GB 2536或IEC 60296等新油標準，從源頭保證設備絕緣水平。

2. 運行中變壓器油監督：這是最主要的應用。定期對變電站、發電廠內的運行變壓器、電抗器、套管等設備中的絕緣油進行取樣測試。

   • 介質損耗因數（tanδ）：是判斷油質劣化的靈敏指標。tanδ增大，表明油中極性雜質（如老化產物、水分、溶解的膠體）增多，反映出油品絕緣性能下降。其值通常要求控制在較低水平（如90℃下≤0.01或0.02）。

   • 體積電阻率（ρ）：反映油品的電導特性，對微量離子性雜質極為敏感。電阻率下降，意味著油中可導電的離子濃度增加，會增大絕緣系統的泄漏電流，影響設備絕緣電阻的測量，并在高場強下可能影響電場分布。運行油通常有明確的電阻率下限要求（如90℃下≥1×10^10 Ω·m）。

   • 通過跟蹤tanδ和ρ的變化趨勢，可以評估油品的老化速度、判斷干燥過濾（如真空濾油）效果，為設備的維護決策（是否需換油或再生）提供直接依據。

3. 故障診斷與回溯分析：當電氣設備發生內部故障（如局部過熱、放電）后，故障點的高溫或電弧會使絕緣油分解，產生大量的碳微粒、酸性物質等。此時測試故障油樣，其tanδ和ρ通常會顯著惡化，結合油中溶解氣體分析（DGA），可作為故障性質與嚴重程度的輔助判斷依據。

4. 抗燃油（EH油）監督：在大型汽輪發電機組的電液調速系統中，抗燃油作為液壓和絕緣介質。其體積電阻率是至關重要的指標，電阻率過低會導致電化學腐蝕，損壞伺服閥等精密部件。定期用該儀器在20℃下監測抗燃油的電阻率，是保證調速系統可靠運行的必要措施。

5. 科研與產品開發：用于評估新型絕緣油配方、各類添加劑性能、以及絕緣材料與油品的相容性研究。

第七章 儀器的維護、校準與常見問題處理

為確保儀器長期穩定運行和數據準確，定期的維護與校準不可或缺。

日常維護：

• 清潔：保持儀器外部清潔干燥。定期清潔油杯槽，防止灰塵進入。

• 油杯保養：油杯是精密部件，拆卸、清洗、裝配需輕柔，防止磕碰變形。長期不用時，應清洗干燥后單獨保存。

• 打印機：定期檢查打印紙余量，及時更換。保持打印頭清潔。

• 保險管：若電源指示燈不亮，檢查后部電源插座內的保險管（5A），如熔斷需更換同規格產品。

周期校準：

儀器需定期（通常一年）送往有資質的計量機構或由廠家技術人員進行校準。校準主要針對：

• 溫度測量系統：使用標準溫度計對比修正。

• 介質損耗和電容測量系統：使用標準電容器（如tanδ已知的標準油杯或固體標準器）進行量值傳遞和誤差修正。

• 直流電阻測量系統：使用高阻標準電阻箱進行校準。

  校準后應獲取有效的校準證書，確保儀器測量值可溯源至國家標準。

常見問題分析與處理：

1. 測試結果異常偏高：首先檢查油杯是否清洗干凈，可用“空杯測試”驗證。其次檢查油樣是否含有氣泡或污染。最后確認測試溫度是否準確穩定。

2. 測試重復性差：檢查油杯電極是否裝配到位、連接導線是否插接牢固、接地是否良好。確保每次注油量、靜置時間一致。

3. 儀器無法升溫或控溫不穩：檢查溫度傳感器連接是否正常，或可能為加熱模塊故障，需聯系專業人員。

4. 測量過程中報警：根據屏幕提示信息處理，如“高壓短路”檢查油杯內部是否有雜質橋接電極；“接地異常”檢查地線連接。

第八章 與相關測試方法的比較及選型建議

在絕緣油測試領域，除了本儀器，還有傳統的西林電橋搭配分離式油杯和溫控箱的方案，以及單獨的高阻計。

• 與傳統分離式設備比較：本一體化儀器具有絕對優勢。它操作自動化、智能化，避免了人工調平衡的誤差和繁瑣計算；集成度高，節省空間；安全防護完善；測試流程標準化，減少了人為因素影響，結果重復性更好。

• 與單一功能儀器比較：本儀器可一次測試獲得tanδ、εr、ρ等多個關鍵參數，提供了更全面的油質信息，性價比高，工作效率顯著提升。

選型建議：

在選擇GB/T5654-2007絕緣油介質損耗及電阻率測試儀時，用戶應關注以下幾點：

1. 標準符合性：必須明確聲明符合GB/T5654-2007/IEC 60247標準，這是數據有效性的前提。

2. 核心性能參數：重點核查測量范圍、精度（特別是tanδ和ρ的精度）、溫度控制范圍與精度，需滿足自身測試要求（如是否需要測抗燃油的20℃制冷功能）。

3. 油杯設計：確認油杯為符合標準的三電極式結構，材質優良（如石英玻璃），且便于拆卸清洗。

4. 自動化與智能化水平：優先選擇全自動測試、觸摸屏操作、具備空杯校準和數據管理功能的型號。

5. 品牌與服務：選擇技術實力強、口碑好的品牌，并確認其提供的售后服務內容，如保修期限、校準支持、備件供應和技術響應速度。

結語

GB/T5654-2007絕緣油介質損耗及電阻率測試儀是現代絕緣油檢測實驗室的核心裝備。它將嚴格的國際標準轉化為高效、精確、安全的自動化測試流程，為電力設備的絕緣狀態監測、故障預防和壽命評估提供了不可或缺的科學數據支撐。從新油驗收到運行監督，從故障分析到科學研究，其作用貫穿始終。深入理解其背后的標準原理、技術特點與操作方法，不僅能幫助用戶正確、高效地使用設備，更能深刻理解測試數據的物理意義，從而為保障電網安全、穩定、經濟運行做出準確判斷。隨著智能電網和狀態檢修技術的不斷發展，此類高精度、智能化的標準檢測儀器，其重要性將日益凸顯。
