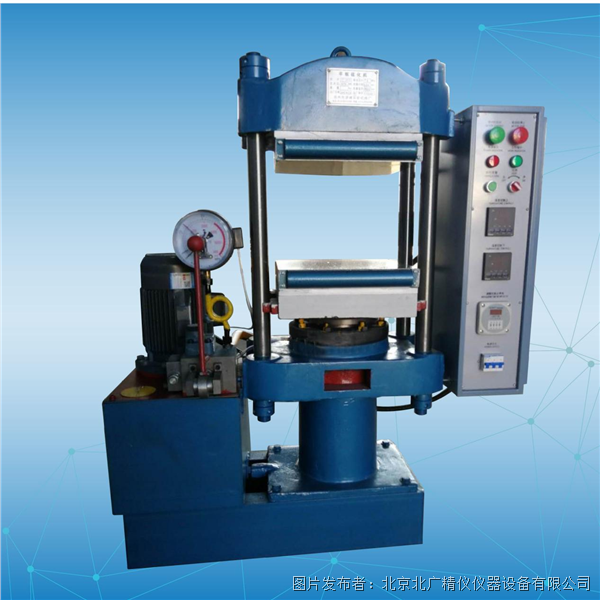

在現代橡膠及塑料制品工業中，模壓成型是生產各類高精度、高性能制品的核心工藝之一。液壓式橡膠平板硫化機作為實現此工藝的關鍵設備，其性能的穩定性、操作的便捷性以及溫度與壓力控制的精確性，直接決定了最終產品的質量、一致性與生產效率。本文將詳盡解析一款型號為BG-8017的液壓式橡膠平板硫化機，該設備集成了成熟的液壓傳動技術與精準的電熱溫控系統，專為滿足橡膠、塑料及其他高分子材料的硫化、模壓、熱壓成型需求而設計，適用于科研實驗、產品試制及中小批量生產等多種場景。

• 主機部分：作為設備的核心骨架，由上橫梁、活動平板、固定平板、四根導向立柱及主油缸構成。熱板嵌入在活動平板與固定平板內，是直接傳遞熱量給模具的部件。主油缸內的柱塞在高壓油液驅動下，產生巨大的合模力。

• 液壓系統：由電機驅動的油泵、溢流閥、換向閥、油箱及管路組成。它負責將電能轉化為液壓能，提供平穩、可調且強大的合模動力。系統壓力由溢流閥設定并保持穩定，確保硫化過程中壓力恒定。

• 電控系統：集成了溫度控制、時間控制、壓力監控與安全保護功能。通過智能溫控儀表對熱板進行分區（通常為上、中、下三區）獨立PID調節，實現從室溫至200℃范圍內的任意設定與高精度恒溫控制。定時報警功能在預設硫化時間到達時自動提醒。電氣回路配備過載保護、緊急停止等安全裝置，當電機過載或出現異常時能自動切斷電源，保障設備與人員安全。

1. 橡膠制品行業：

   • 密封件：O型圈、油封、墊片、密封條等。

   • 減震元件：橡膠減震墊、緩沖塊、空氣彈簧膠囊等。

   • 傳動部件：同步帶、三角帶、橡膠履帶片。

   • 日用及工業雜件：瓶塞、手把、滾輪、橡膠板、絕緣膠墊等。

2. 塑料與復合材料行業：

   • 熱固性塑料成型：酚醛樹脂（電木）、環氧樹脂、不飽和聚酯（玻璃鋼）等制品的模壓。

   • 熱塑性塑料片材熱壓成型：用于樣品制作或特殊形狀部件的加工。

   • 復合材料層壓：如印制電路板（PCB）的預壓、絕緣板的壓合。

3. 粉末冶金與陶瓷領域：可用于某些特殊粉末材料的壓制成型實驗。

4. 高等院校與科研機構：材料科學與工程學院、高分子研究所用于新配方開發、工藝參數研究（溫度、壓力、時間）、小批量樣品試制及教學演示。

5. 質檢與標準單位：依據相關國家標準（如GB/T）或行業標準，制備標準測試樣條，如橡膠拉伸、撕裂、硬度試樣。

1. 公稱合模力：0.25MN (約25噸力)

2. 工作液最大壓力：14.0MPa

3. 柱塞最大行程：250mm

4. 熱板尺寸：350mm x 350mm

5. 柱塞直徑：φ152mm

6. 工作層數：雙層

7. 熱板間距：125mm

8. 單層熱板加熱功率：2.7KW

9. 設備總加熱功率：7.6KW

10. 熱板工作溫度范圍：室溫 -- 200℃

11. 液壓系統電機功率：2.2KW

12. 加熱方式：電熱管加熱

13. 設備凈重：約600Kg

• 合模力與工作壓力：公稱合模力0.25MN（25噸）是設備可提供的最大理論鎖模力，由油缸面積（基于φ152mm柱塞）和系統最大壓力（14.0MPa）決定。此壓力足以滿足大多數橡膠制品和許多塑料制品的模壓需求。用戶在實際使用時，可通過調節液壓系統的溢流閥來設定低于最大值的具體工作壓力。

• 熱板尺寸與間距：350mm x 350mm的熱板面積定義了可安裝模具的最大平面尺寸。125mm的熱板間距（當活動平板處于上限位置時，兩層熱板之間的凈空）決定了模具的最大允許高度（含模架）。雙層設計使此空間得以復用。

• 溫度與功率：0-200℃的溫控范圍覆蓋了絕大多數橡膠和熱固性塑料的硫化與固化溫度區間。2.7KW的單層加熱功率與7.6KW的總功率，結合良好的熱板設計與保溫措施，能夠實現較快的升溫速度和良好的面內溫度均勻性，PID智能控溫則確保了硫化過程中溫度的穩定，這對制品質量的穩定性至關重要。

• 行程與層數：250mm的柱塞行程提供了足夠的開模空間，便于模具安裝、清理和制品取出。雙層結構提升了設備的空間利用率和生產效率。

• 主電路保護：空氣開關、熱繼電器，提供過載和短路保護。

• 控制電路：按鈕、指示燈、中間繼電器、接觸器等，實現手動/自動操作。

• 定時報警器：設定硫化時間，到時后聲光報警提示。

• 安全裝置：設備通常設有機械安全栓（防止活動平板意外下落）、緊急停止按鈕、電控箱門安全開關等。過載保護能在電機電流異常時自動切斷電源。

1. 開機前準備：

   • 檢查各部件連接是否牢固，液壓油位是否正常。

   • 清理熱板表面，確保無雜質、油污。

   • 根據工藝要求，在溫控儀上設定好熱板溫度（通常上、中、下區設為相同值）。

   • 打開電源開關，啟動加熱。此時可先不啟動油泵電機。

2. 模具安裝與預熱：

   • 待熱板溫度接近設定值（如達到150℃以上）時，將預熱好的模具置于熱板上。模具應盡量放置在熱板中心區域。

   • 啟動油泵電機，點動“上升”按鈕，使活動平板緩慢上升，直至與模具上模板輕微接觸，對模具進行預熱和定位。

3. 工藝參數設定：

   • 溫度：根據所用膠料或塑料的硫化/固化特性曲線設定。橡膠硫化溫度通常在150-180℃之間。

   • 壓力：通過調節液壓站的溢流閥手輪設定工作壓力。所需壓力取決于制品投影面積、膠料硬度、流道設計等，通常需要經驗或計算確定。

   • 時間：在定時器上設定硫化時間。這是從合模加壓完成開始計時的保壓硫化時間。

4. 模壓操作：

   • 將稱量好的膠料或預成型料坯放入已預熱的下模腔中。

   • 按下“上升”按鈕，活動平板快速上升，接近模具時轉為慢速，直至完全合模，系統壓力達到設定值。

   • 設備自動進入保壓計時階段。在此期間，液壓系統自動補償因膠料流動和收縮導致的壓力下降，保持合模力恒定。

   • 計時結束，報警器鳴響。按下“下降”按鈕，活動平板下行開模。

5. 取件與后處理：

   • 用專用工具取出制品，檢查外觀質量。

   • 清理模具型腔，為下一模次做準備。制品可能需要經過修邊、二次硫化等后處理工序。

6. 關機：

   • 工作結束后，將活動平板停于下限位置。

   • 關閉加熱開關，讓熱板自然冷卻一段時間后，再關閉油泵電機和總電源。

• 場地：地面平整、堅固，能承受設備重量（約600Kg）及工作時的動態負載。周圍預留足夠操作和維護空間。

• 電源：需提供穩定的三相四線制380V電源（根據電機規格確定），并可靠接地。電熱部分為220V或380V，需按說明書正確接線。建議配備獨立的空氣開關。

• 環境：避免多塵、潮濕、有腐蝕性氣體的環境。保持良好通風，以利散熱。

• 每日：操作前檢查各潤滑點并加注適量潤滑油（脂）。檢查管路有無泄漏。擦拭設備外表。

• 每周/每月：檢查液壓油油質，必要時過濾或更換（建議首次使用500小時后換油，之后每2000-3000小時更換）。緊固各連接螺栓。清潔散熱器（風冷）或檢查冷卻水管路（水冷）。

• 每半年/每年：檢查電熱管阻值及絕緣情況。校驗溫控儀表示值準確性。檢查壓力表精度。檢查導向柱、導向套的磨損情況。

• 壓力不足或無壓力：檢查溢流閥設定、油泵轉向、油位是否過低、油濾是否堵塞。

• 升溫慢或溫度不均：檢查個別電熱管是否損壞、溫控儀及熱電偶是否失靈、固態繼電器是否正常。

• 活動平板動作緩慢或卡滯：檢查液壓油是否過臟或變質、導向柱是否缺油或拉傷、油泵是否內泄。

• 漏油：查找并緊固漏油點接頭，或更換損壞的密封圈、組合墊。

• 明確產品與模具尺寸：確保制品投影面積和模具厚度、長度、寬度在設備的熱板面積和開檔行程允許范圍內，并留有安全余量。

• 確認工藝壓力需求：計算所需合模力（制品投影面積 x 單位面積所需型腔壓力）。橡膠模壓的單位面積壓力通常在10-20MPa之間，具體取決于膠料硬度、制品結構復雜度等。設備公稱合模力應大于計算所需力。

• 關注溫控精度與均勻性：對于高質量制品，熱板工作區域的溫度均勻性（如±2℃以內）是關鍵指標。了解加熱管布局和溫控分區的設計。

• 考察液壓系統配置：油泵類型（齒輪泵噪聲較大但價格低，葉片泵噪聲小壓力穩）、閥組品牌、油箱容量與冷卻方式，影響著系統穩定性、能耗和壽命。

• 安全與便利性：檢查安全防護裝置是否齊全（如防護罩、急停開關）。操作控制是簡單的按鈕式還是可編程的PLC控制，后者更適合復雜工藝循環。

• 供應商的服務：包括安裝指導、操作培訓、技術響應速度、備件供應能力與價格等。

• JB/T 8538-2011：《塑料機械用螺桿、機筒》

• GB/T 5226.1-2019：《機械電氣安全 機械電氣設備 第1部分：通用技術條件》

• 相關液壓元件標準：對其使用的油缸、油泵、閥件等也有相應的行業標準要求。
