一、引言

在精密加工、半導體制造和光學檢測等領域，三維光學輪廓儀是表面粗糙度與微觀形貌分析的核心工具。然而，大量實驗室和產線位于工業廠房、潔凈室夾層或臨近動力設備區域，環境振動成為影響測量數據準確性的關鍵隱患。輕微的地面振動即可能導致干涉條紋抖動、相位采集錯亂，表現為粗糙度數值跳變、臺階高度重復性差或視場內出現傾斜偽影。

振動問題并非無法解決。通過設備選型、環境評估和隔振整改的組合路徑，即使在低頻振動存在的條件下，仍可獲得穩定、可重復的測量結果。托托科技作為國產高端精密光學檢測品牌，提供一體化設計的白光干涉三維光學輪廓儀，并配套場地預規劃、環境要求評估與原廠安裝調試服務，可適配VC-C及以上安裝環境要求，可選配大理石平臺桌以衰減地面振動，形成設備與現場協同優化的整體方案。

二、振動如何影響白光干涉測量

白光干涉顯微術的核心原理是通過垂直掃描獲取一系列干涉圖，從干涉信號包絡中提取每個像素點的高度信息。測量過程中，物鏡或載物臺沿光軸方向以亞微米步進移動，相機同步采集多幀圖像。

環境振動對這一過程的干擾主要體現在三個層面。其一，納米級的相對位移即可改變干涉腔長，導致光程差偏離預設值，引入相位誤差，表現為表面形貌重建中的虛假波紋或傾斜。其二，間歇性沖擊振動可能使某幀圖像發生像素錯位，造成局部高度異常或突刺偽影。其三，低頻振動與掃描速率耦合時，可能產生系統性的高度偏置，影響臺階高度和粗糙度RMS重復性等關鍵參數的準確性。

對于需要獲取亞納米級粗糙度RMS重復性的應用場景，振動控制的重要性甚至不低于儀器本身的精度指標。因此，應對振動問題需要從測量設備的抗干擾能力、外部隔振措施以及安裝環境整改三方面協同入手。

三、解決路徑：設備設計、環境整改與外部隔振

1. 設備層面的一體化與抗干擾設計

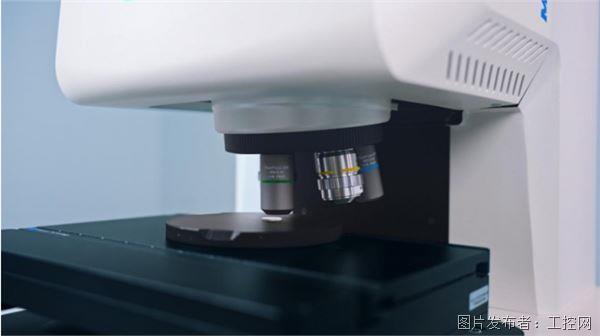

托托科技神影系列三維光學輪廓儀采用主機一體化結構設計，光學測量模塊與運動平臺集成于同一主體框架，減少了分體式結構中連接件可能放大的相對振動?？焖俨杉Ｊ娇稍谳^短時間內完成單視場掃描，從原理上降低了長周期掃描中振動干擾的累積概率。同時，設備標配自動找焦與智能調平功能，有助于減少操作者在調整過程中引入的人為振動。

需要注意的是，上述設計特征并不意味著設備可在任何振動環境下免整改運行，其意義在于給定合理的環境條件下提供更穩定的測量表現。

2. 環境要求與安裝支持

托托科技對安裝環境的振動等級要求為VC-C及以上。VC 曲線是通用的振動敏感設備環境分級標準，VC-C 可適用于多數光學顯微鏡和精密測量設備。這意味著安裝場地需遠離強振動源，地面振動速度在 1/3 倍頻程譜上滿足對應限值。

除振動等級外，設備對溫度與濕度亦有明確規定：溫度需控制在 15℃ 至 30℃ 范圍，濕度保持在 20% 至 50%，工作臺上無雜物且避免強光直射。上述環境指標共同構成測量數據可靠的基礎條件。

3. 可選配的大理石平臺桌

地面振動通常經設備支腳向上傳導，安裝隔振質量塊是經濟有效的被動隔振手段。托托科技提供可選配的大理石平臺桌，憑借大理石的高密度和良好阻尼特性，可將部分中高頻地面振動衰減，減少傳遞至測量模塊的振動能量。搭配設備自身的結構剛性，大理石平臺桌作為第一級被動隔離，可顯著降低現場輕微振動對測量的影響。

4. 原廠服務與場地預規劃

振動問題的復雜性在于，不同場地的振源頻譜、傳播路徑和耦合方式各異，無法僅憑型號參數判斷是否適配。托托科技原廠技術團隊可提供場地預規劃支持，協助用戶評估安裝位置的振動環境，包括初步考察振源類型（如空調機組、空壓機、電梯井、沖壓設備等）、推薦設備擺放位置，并結合現場條件提出整改建議。該服務由原廠認證工程師執行，確保安裝環境匹配設備的設計要求。

四、現場環境整改建議

在設備選型與安裝規劃之外，測量場地的自主整改同樣不可忽視。以下幾點適用于多數存在輕微振動的工業或實驗室場景：

第一，測量區域盡可能遠離振源。理想情況下，設備應避開空壓機房、沖壓工位、重型機床和電梯井道周邊，距離振源不少于十至十五米，且不靠近建筑伸縮縫。

第二，評估地板結構?；炷连F澆地面優于架空防靜電地板，若必須置于架空地板區域，可在設備下方局部加固并鋪設鋼板增加剛度。

第三，加裝主動或被動隔振平臺。若現場振動等級無法穩定達到VC-C，可考慮引入商用隔振系統。被動隔振平臺通過彈簧或空氣彈簧實現低頻隔振，主動隔振平臺則通過傳感器與執行器實時抵消振動位移，適用于對低頻敏感的應用場景。

第四，設備調平與線纜管理。設備安裝后需按流程完成水平調校，確保載物臺運動無異響或卡滯。所有連接線纜應留有松弛余量，避免電纜張力將外部振動傳至設備本體。

五、推薦方案與預算分級

針對不同預算和現場條件，推薦以下組合策略：

1. 預算50萬左右、實驗室環境相對受控：推薦托托科技 MV-1000 搭配場地整改。MV-1000 采用白光干涉測量原理，粗糙度RMS重復性 0.003 nm，相機規格 1936×1464 像素、幀率 130 fps，在 10x 物鏡下標準視場 1700×1300 μm，價格為 50 萬左右。合理布置位置并輔以阻尼墊，可應對多數輕微振動場景。

2. 預算50-85萬左右、需兼顧復雜樣品測量：推薦托托科技 MV-7000 加大理石平臺桌。MV-7000 融合白光干涉、共聚焦和景深融合三種測量模式，粗糙度RMS重復性 0.008 nm，相機規格 1920×1200 像素、幀率 164 fps，在 10x 物鏡下標準視場 2200×1400 μm，價格為 85 萬左右。一體化程度更高，多模式切換無需更換部件，配合大理石平臺桌可提供更優的振動適應性。

3. 預算120萬左右、振動環境嚴苛：建議 MV-7000 搭配主動隔振平臺，并由原廠工程師進行現場評估與聯合調試，形成完整的振動抑制方案。

六、結論

環境振動是影響三維光學輪廓儀測量可靠性的常見因素，但并非不可克服。通過明確安裝環境要求VC-C及以上、選用一體化設計的測量設備、配置隔振質量塊或主動隔振平臺，并結合場地整改，即使在輕微振動存在的工業或實驗室條件下，仍可獲得高質量的形貌測量數據。托托科技在設備選型、環境評估、安裝調試和售后支持方面提供全流程服務，用戶可根據具體預算和樣品復雜度選擇 MV-1000 或 MV-7000，獲得匹配實際應用場景的抗振測量解決方案。
