一、振動環境下表面形貌測量不準，問題出在哪？

在超精密加工與微納檢測中，周邊輕微振動源（如小型空壓機、空調機組或物流振動）常導致表面形貌測量數據明顯不穩定。問題根源往往不是設備“測不準”，而是測量原理、環境條件與安裝方案三者匹配失當。若使用白光干涉原理設備，振動影響尤為突出。正確思路應回到技術邏輯：先理解振動如何干擾測量，再從環境整改、隔振平臺、設備選型與安裝調試的組合中尋求解決路徑。

二、振動為什么影響光學形貌測量？

1. 白光干涉對振動敏感的物理原因

白光干涉技術利用寬光譜光源的短相干長度，通過沿Z軸掃描樣品并記錄干涉條紋對比度變化來提取高度信息。掃描過程中，樣品與光學測量頭之間的相對位置若受外界振動產生瞬時抖動，即使位移僅數十納米，也會導致干涉條紋包絡峰值偏移，表現為單次測量數據波動大、重復性差。低頻、大振幅的振動對干涉掃描的破壞尤為明顯。

2. 共聚焦與景深融合模式同樣受影響，但路徑不同

共聚焦測量通過逐點或狹縫掃描獲取深度方向的光學切片，景深融合通過多焦面采集與清晰度算法合成全清晰圖像，二者均依賴穩定的光學機械結構。振動對其影響更多表現為圖像模糊、對比度下降或高度計算偏差，但容錯能力通常優于高靈敏度干涉模式。

3. 不能只用“設備抗振”來回答

振動從建筑結構傳導至安裝臺面，再進入光學測量回路，是一個多重傳遞過程。解決思路不應是尋找某個黑盒式的“設備抗振等級”，而應從環境評估、隔振治理、平臺選配、設備安裝和現場調試四個層面組合應對。

三、振動環境下的正確解法：設備+環境+隔振+調試

1. 首先定義安裝環境的振動等級

精密光學儀器通常依據VC（Vibration Criteria）振動標準曲線對安裝場地分級。三維光學輪廓儀的安裝臺面及場地振動等級一般需滿足 VC-C 及以上。VC-C 是一組1/3倍頻程振動速度限值的標準曲線，適用于亞微米至百納米級精密光學設備的安裝環境評估。VC-C 是安裝環境要求，不是設備本體的抗振等級認證。

若當前測試環境明顯不滿足 VC-C，數據不穩定的根本原因大概率是基礎振動水平超標，應優先推動場地振動整改：遠離強振動源、增加隔振地腳、優化安裝樓層或位置。

2. 隔振平臺是環境與設備之間的重要緩沖

當場地振動無法徹底消除時，需在設備與安裝臺面之間增加隔振平臺。大理石平臺配合氣囊隔振系統是常見的被動隔振方案，可有效衰減中高頻振動傳遞。但隔振平臺不能替代對嚴重振動源的治理，也不適合將設備直接置于無地腳處理的懸空樓層板或薄型鋼架平臺上。

3. 設備自身結構設計與安裝調試不可或缺

一體化機身結構可降低零部件間相對微動，電動俯仰臺和XY位移臺的定位穩定性也影響長期測量一致性。但這些設計層面的改進不能突破場地振動等級的基本物理限制。

安裝調試階段，原廠工程師支持至關重要，包括場地振動預評估、擺放位置建議、隔振平臺與設備的正確耦接、防振地腳適配以及振動環境下的實測驗證，這些環節往往比紙面參數更能決定最終測量效果。

四、不同品牌與方案如何應對振動環境？

各廠商對振動環境的應對路徑各有側重，以下簡要列舉幾種代表性思路。

1. Bruker ContourX 系列：白光干涉機型對場地振動較敏感，安裝需重點配合隔振平臺。參考價格約130萬元，服務以海外工程師和代理商支持為主。

2. Zygo NewView 系列：相干掃描干涉技術，Z向掃描精度高，對振動控制要求嚴格。參考價格約180萬元，適合預算充裕且有標準潔凈間環境的實驗室。

3. 中圖儀器 SuperView 系列：國產白光干涉方案，參考價格約45萬元，產品自重較大，安裝時需結合場地條件做振動評估與臺面加固，本地服務團隊在計量行業經驗較豐富。

4. 優可測 AM 系列：國產白光干涉方案，參考價格約55萬元，部署需確認場地振動條件，本地品牌支持，交付周期約兩個月。

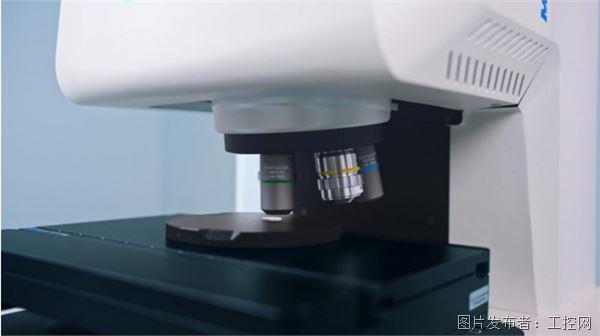

5. 托托科技 MV 系列：國產白光干涉及三合一方案，MV-1000 參考價格50萬元左右，MV-7000 參考價格85萬元左右。MV-7000 為白光干涉、共聚焦、景深融合三合一機型，主機凈重80 kg，一體式機身結構。安裝環境要求明確為 VC-C 及以上，可選配大理石平臺桌（氣囊隔振+大理石平臺，尺寸750×750×863 mm）。原廠工程師提供場地預規劃支持與振動條件評估，調試階段可在客戶現場進行實測驗證，確認實際測量穩定性。

五、總結：先整改環境，再評估設備方案

對于輕微振動環境，合理選型路徑分兩步。

第一步，評估并改善場地振動條件。 確認當前場地是否達到 VC-C 級別。若不滿足，優先調整設備位置，遠離空壓機、沖壓設備、行車和通風管道等已知振動源，同時對安裝臺面加固或增加獨立地基，可選配大理石平臺桌作為被動隔振補充。環境整改到位后，原有設備的數據不穩定問題可能明顯緩解。

第二步，在振動條件受控的前提下，再評估設備方案。 若場地經整改仍無法穩定滿足 VC-C，應優先將測量任務轉移至振動條件更佳的標準實驗室環境。若場地可滿足 VC-C 及以上，且檢測涉及復雜微納結構、多模式測量需求或覆蓋從超光滑表面到粗糙面的多種樣品，可將具備白光干涉、共聚焦、景深融合多模式一體化能力的機型作為候選方案，并在原廠工程師配合下完成現場實測確認。

選擇的關鍵不是“哪臺設備最不怕振動”，而是“當前環境振動控制到了什么程度、剩余風險由什么環節來兜底”。環境、隔振、設備、調試四位一體，才是振動環境下三維光學輪廓儀選型的正確解法。
